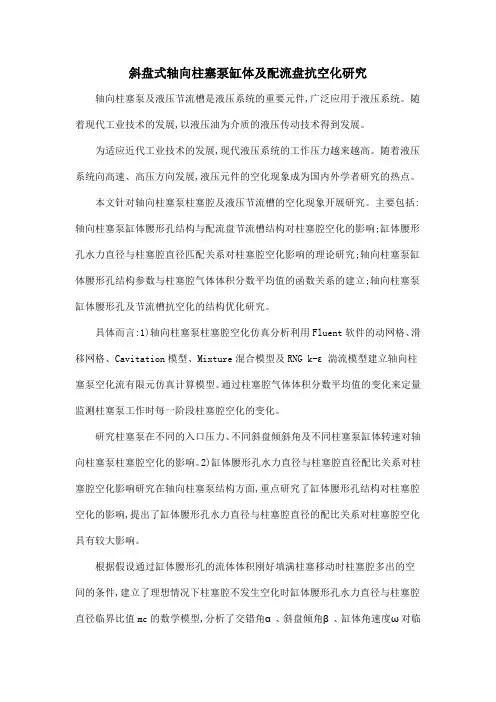

斜盘式轴向柱塞泵缸体及配流盘抗空化研究轴向柱塞泵及液压节流槽是液压系统的重要元件,广泛应用于液压系统。
随着现代工业技术的发展,以液压油为介质的液压传动技术得到发展。
为适应近代工业技术的发展,现代液压系统的工作压力越来越高。
随着液压系统向高速、高压方向发展,液压元件的空化现象成为国内外学者研究的热点。
本文针对轴向柱塞泵柱塞腔及液压节流槽的空化现象开展研究。
主要包括:轴向柱塞泵缸体腰形孔结构与配流盘节流槽结构对柱塞腔空化的影响;缸体腰形孔水力直径与柱塞腔直径匹配关系对柱塞腔空化影响的理论研究;轴向柱塞泵缸体腰形孔结构参数与柱塞腔气体体积分数平均值的函数关系的建立;轴向柱塞泵缸体腰形孔及节流槽抗空化的结构优化研究。
具体而言:1)轴向柱塞泵柱塞腔空化仿真分析利用Fluent软件的动网格、滑移网格、Cavitation模型、Mixture混合模型及RNG k-ε湍流模型建立轴向柱塞泵空化流有限元仿真计算模型。
通过柱塞腔气体体积分数平均值的变化来定量监测柱塞泵工作时每一阶段柱塞腔空化的变化。
研究柱塞泵在不同的入口压力、不同斜盘倾斜角及不同柱塞泵缸体转速对轴向柱塞泵柱塞腔空化的影响。
2)缸体腰形孔水力直径与柱塞腔直径配比关系对柱塞腔空化影响研究在轴向柱塞泵结构方面,重点研究了缸体腰形孔结构对柱塞腔空化的影响,提出了缸体腰形孔水力直径与柱塞腔直径的配比关系对柱塞腔空化具有较大影响。
根据假设通过缸体腰形孔的流体体积刚好填满柱塞移动时柱塞腔多出的空间的条件,建立了理想情况下柱塞腔不发生空化时缸体腰形孔水力直径与柱塞腔直径临界比值mc的数学模型,分析了交错角α、斜盘倾角β、缸体角速度ω对临界比值mc的影响,并进行了仿真验证,提出合理的配比关系建议。
3)倾斜式缸体腰形孔结构对柱塞腔空化影响理论分析轴向柱塞泵缸体腰形孔结构主要有直型及倾斜式两种。
工程中将缸体腰形孔结构设计为倾斜式,主要是考虑缸体高速转动时缸体腰形孔中流体的离心力有助于流体流入柱塞腔,从而提高柱塞腔的自吸能力,可在一定程度降低柱塞腔的空化,提高其容积效率。
轴向柱塞泵故障原因分析与处理摘要：汽轮发电机组大都设置有顶轴油系统，用于在汽轮发电机启动和停止前将转子顶起，以减小轴径与轴承间的摩擦系数，使盘车装置顺利地投入工作。
目前国内大多数机组的顶轴油系统油泵选型都为轴向柱塞泵。
本文总结自己多次维修轴向柱塞泵的经验，从轴向柱塞泵的原理和结构方面分析，提出了导致检修后的油泵振动大的原因和彻底解决油封渗漏故障的措施。
关键词：顶轴油泵；轴向柱塞泵；柱塞质量分配；配油盘接触检查0引言轴向柱塞泵结构精密，维修人员将泵体解体检修后再组装试运，经常发生检修后的油泵相比检修前振动增大的异常情况。
同时轴向柱塞泵发生油封渗漏油的缺陷后，对结构不清楚的检修人员采取更换新油封的方式去处理，往往发生处理后油封依然渗漏的现象，故障不能彻底消除。
为保障发电厂汽轮机组能够安全启动和停止，对顶轴油泵高可靠性要求是非常必要的。
电厂检修人员因检修经验不足，发生故障后不会检修或检修后故障不能消除，故常常购买新油泵进行更换，造成检修费用的浪费。
本文根据轴向柱塞泵的工作原理、从结构部件特点出发，分析导致检修后油泵振动增大和油封渗漏不能彻底消除的根本原因，同时提出检修时对柱塞质量进行平衡分配和对配油盘的接触面进行研磨的处理办法。
1案例及处理过程运城发电公司2×600MW机组，顶轴油系统油泵配置为上海高压油泵厂有限公司生产的CCY14-1B的轴向柱塞泵。
1号机组在2020年5月停机前检查发现油泵油封处有渗漏现象，泵体振动良好，判断渗漏原因为油封磨损，故停机后安排更换骨架油封。
5月24日第一次检修时发现除了油封磨损外，泵轴和油封配合处轴径也有磨损现象，为处理泵轴轴径的磨损，故将油泵进行了彻底的解体。
5月26日泵轴轴径磨损处加工处理合格后，组装泵体并试运，发现检修后的油泵振动严重超标且声音异常增大，传动轴轴端油封处依然有油液渗漏。
通过对造成振动和声音变大的原因进行仔细分析后，第二次检修时对圆周分布的柱塞位置进行了重新调整并再次更换了新油封，检修后试运振动和声音大的故障得以消除，但轴端油封处渗漏现象依然存在。
轴向柱塞泵在日常使用中常见的故障产生原因及排除方法一，噪声过大(1)产生原因1.配流盘装错2.吸油管直径大小或弯曲太多，使吸油阻力增大，吸入不足3.油面太低，油面上空气被吸入泵内4.吸入管漏气或堵塞，空气或汽化油被泵吸入5.工作油液不喝要求或油液黏度较大6.油温太高，油被汽化，油箱中隔层或滤网太粗7.泵与电动机同轴度超差过大，使轴受径向力增大8.液压泵柱塞与滑靴铆合处松动，或泵内零件严重损坏(2)排除方法1.纠正配流盘的装配2.加大吸油管径，减小弯头、降低吸油阻力3.加足油量，拧紧管接头，清洗吸油管，消除堵塞4.找出漏气部位并解决5.更换工作油液或降低油液黏度6.加强油液冷却或使隔层、滤网符合要求7.调整安装，斜轴式柱塞泵同轴度在0.01mm之内8.立即停止液压泵工作，进行解体检查，更换有关零件。
二泵打不出油或流量不足(1)产生原因1、油面太低，滤网阻塞，吸入阻力太大2.中心回程弹簧太短或折断，柱塞不能回程，配流盘与缸体密封不好3.配流盘或缸体表面啃毛，配合密封状态不好4.柱塞磨损，内泄漏严重5.泵体径向力一起缸体与配流盘向产生且行空隙，吸压油腔沟通(2)排除方法1.加足油量，清洗滤网2.更换中心回程弹簧3.轻者通过研磨抛光后继续使用，严重者予以更换4.更换柱塞，达到间隙5.采用弹性联轴器转动三、升不起压力或压力提不高(1)、产生原因1.同上述打不出油或流量不足的原因2.溢流阀为调节好3.配流盘磨损后密封性能不好4.压力表开关未打开或已损坏(2)排除方法1.参见上兰排除方法2.调好溢流阀3.研磨或更换配流盘4.打开压力表开关或更换压力表。

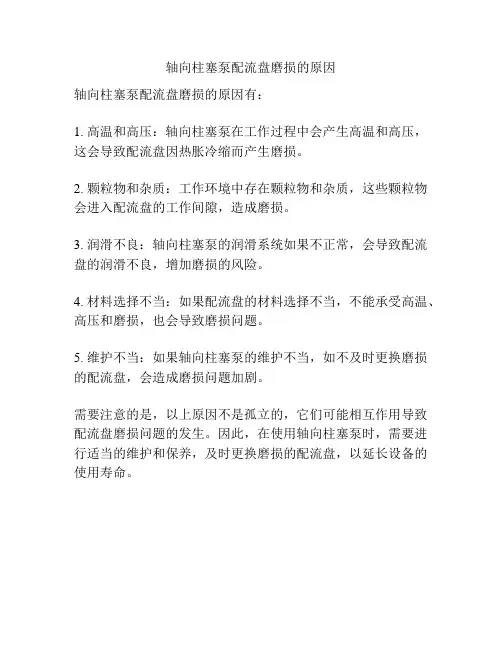

轴向柱塞泵配流盘磨损的原因
轴向柱塞泵配流盘磨损的原因有：
1. 高温和高压：轴向柱塞泵在工作过程中会产生高温和高压，这会导致配流盘因热胀冷缩而产生磨损。
2. 颗粒物和杂质：工作环境中存在颗粒物和杂质，这些颗粒物会进入配流盘的工作间隙，造成磨损。
3. 润滑不良：轴向柱塞泵的润滑系统如果不正常，会导致配流盘的润滑不良，增加磨损的风险。
4. 材料选择不当：如果配流盘的材料选择不当，不能承受高温、高压和磨损，也会导致磨损问题。
5. 维护不当：如果轴向柱塞泵的维护不当，如不及时更换磨损的配流盘，会造成磨损问题加剧。
需要注意的是，以上原因不是孤立的，它们可能相互作用导致配流盘磨损问题的发生。
因此，在使用轴向柱塞泵时，需要进行适当的维护和保养，及时更换磨损的配流盘，以延长设备的使用寿命。

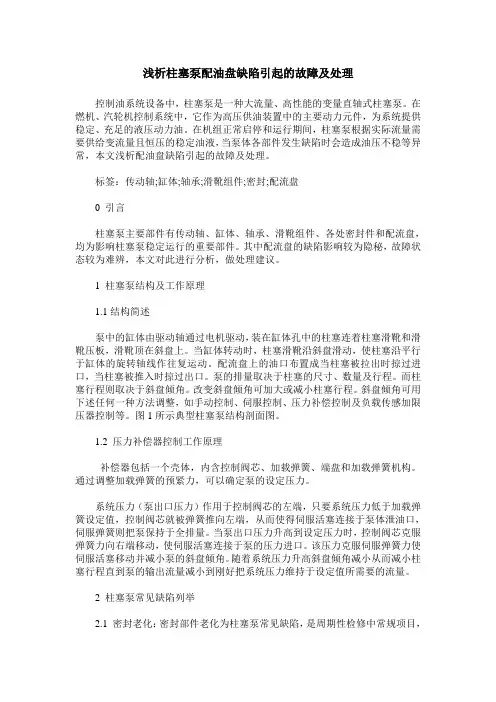

浅析柱塞泵配油盘缺陷引起的故障及处理控制油系统设备中，柱塞泵是一种大流量、高性能的变量直轴式柱塞泵。
在燃机、汽轮机控制系统中，它作为高压供油装置中的主要动力元件，为系统提供稳定、充足的液压动力油。
在机组正常启停和运行期间，柱塞泵根据实际流量需要供给变流量且恒压的稳定油液，当泵体各部件发生缺陷时会造成油压不稳等异常，本文浅析配油盘缺陷引起的故障及处理。
标签：传动轴;缸体;轴承;滑靴组件;密封;配流盘0 引言柱塞泵主要部件有传动轴、缸体、轴承、滑靴组件、各处密封件和配流盘，均为影响柱塞泵稳定运行的重要部件。
其中配流盘的缺陷影响较为隐秘，故障状态较为难辨，本文对此进行分析，做处理建议。
1 柱塞泵结构及工作原理1.1结构简述泵中的缸体由驱动轴通过电机驱动，装在缸体孔中的柱塞连着柱塞滑靴和滑靴压板，滑靴顶在斜盘上。
当缸体转动时，柱塞滑靴沿斜盘滑动，使柱塞沿平行于缸体的旋转轴线作往复运动。
配流盘上的油口布置成当柱塞被拉出时掠过进口，当柱塞被推入时掠过出口。
泵的排量取决于柱塞的尺寸、数量及行程。
而柱塞行程则取决于斜盘倾角。
改变斜盘倾角可加大或减小柱塞行程。
斜盘倾角可用下述任何一种方法调整，如手动控制、伺服控制、压力补偿控制及负载传感加限压器控制等。
图1所示典型柱塞泵结构剖面图。
1.2 压力补偿器控制工作原理补偿器包括一个壳体，内含控制阀芯、加载弹簧、端盘和加载弹簧机构。
通过调整加载弹簧的预紧力，可以确定泵的设定压力。
系统压力（泵出口压力）作用于控制阀芯的左端，只要系统压力低于加载弹簧设定值，控制阀芯就被弹簧推向左端，从而使得伺服活塞连接于泵体泄油口，伺服弹簧则把泵保持于全排量。
当泵出口压力升高到设定压力时，控制阀芯克服弹簧力向右端移动，使伺服活塞连接于泵的压力进口。
该压力克服伺服弹簧力使伺服活塞移动并减小泵的斜盘倾角。
随着系统压力升高斜盘倾角减小从而减小柱塞行程直到泵的输出流量减小到刚好把系统压力维持于设定值所需要的流量。

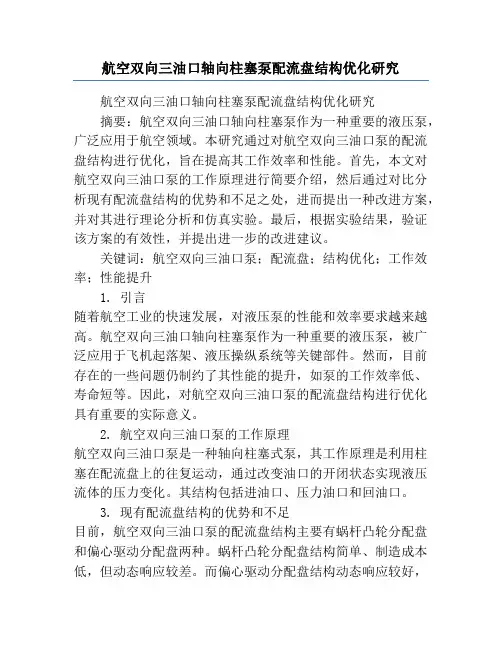

航空双向三油口轴向柱塞泵配流盘结构优化研究航空双向三油口轴向柱塞泵配流盘结构优化研究摘要：航空双向三油口轴向柱塞泵作为一种重要的液压泵，广泛应用于航空领域。
本研究通过对航空双向三油口泵的配流盘结构进行优化，旨在提高其工作效率和性能。
首先，本文对航空双向三油口泵的工作原理进行简要介绍，然后通过对比分析现有配流盘结构的优势和不足之处，进而提出一种改进方案，并对其进行理论分析和仿真实验。
最后，根据实验结果，验证该方案的有效性，并提出进一步的改进建议。
关键词：航空双向三油口泵；配流盘；结构优化；工作效率；性能提升1. 引言随着航空工业的快速发展，对液压泵的性能和效率要求越来越高。
航空双向三油口轴向柱塞泵作为一种重要的液压泵，被广泛应用于飞机起落架、液压操纵系统等关键部件。
然而，目前存在的一些问题仍制约了其性能的提升，如泵的工作效率低、寿命短等。
因此，对航空双向三油口泵的配流盘结构进行优化具有重要的实际意义。
2. 航空双向三油口泵的工作原理航空双向三油口泵是一种轴向柱塞式泵，其工作原理是利用柱塞在配流盘上的往复运动，通过改变油口的开闭状态实现液压流体的压力变化。
其结构包括进油口、压力油口和回油口。
3. 现有配流盘结构的优势和不足目前，航空双向三油口泵的配流盘结构主要有蜗杆凸轮分配盘和偏心驱动分配盘两种。
蜗杆凸轮分配盘结构简单、制造成本低，但动态响应较差。
而偏心驱动分配盘结构动态响应较好，但制造成本较高。
因此，需要综合考虑这些结构的优势和不足，提出一种更为优化的方案。
4. 配流盘结构优化方案本研究提出一种改进方案，即采用偏心驱动分配盘的结构，并在此基础上进行进一步的优化。
改进方案主要包括两个方面：一是增加配流盘的扭转度，通过改变柱塞在配流盘上的接触点，使其运动轨迹更加平稳；二是优化偏心驱动分配盘的形状，以减小泵的液体泄漏量。
5. 理论分析和仿真实验为了验证改进方案的有效性，本研究进行了理论分析和仿真实验。
通过数学模型分析，得出了改进方案在减小泵液体泄漏量和提高工作效率方面的优势。

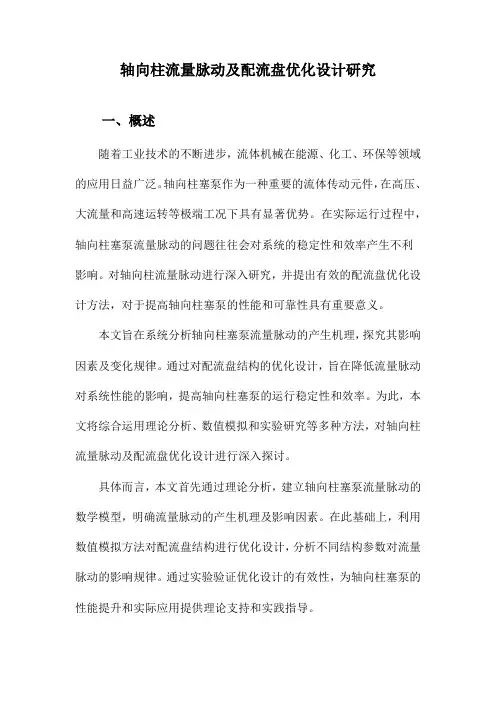

轴向柱流量脉动及配流盘优化设计研究一、概述随着工业技术的不断进步，流体机械在能源、化工、环保等领域的应用日益广泛。
轴向柱塞泵作为一种重要的流体传动元件，在高压、大流量和高速运转等极端工况下具有显著优势。
在实际运行过程中，轴向柱塞泵流量脉动的问题往往会对系统的稳定性和效率产生不利影响。
对轴向柱流量脉动进行深入研究，并提出有效的配流盘优化设计方法，对于提高轴向柱塞泵的性能和可靠性具有重要意义。
本文旨在系统分析轴向柱塞泵流量脉动的产生机理，探究其影响因素及变化规律。
通过对配流盘结构的优化设计，旨在降低流量脉动对系统性能的影响，提高轴向柱塞泵的运行稳定性和效率。
为此，本文将综合运用理论分析、数值模拟和实验研究等多种方法，对轴向柱流量脉动及配流盘优化设计进行深入探讨。
具体而言，本文首先通过理论分析，建立轴向柱塞泵流量脉动的数学模型，明确流量脉动的产生机理及影响因素。
在此基础上，利用数值模拟方法对配流盘结构进行优化设计，分析不同结构参数对流量脉动的影响规律。
通过实验验证优化设计的有效性，为轴向柱塞泵的性能提升和实际应用提供理论支持和实践指导。
本文的研究内容不仅有助于深入理解轴向柱塞泵流量脉动的产生机理及影响因素，还可为配流盘优化设计提供理论依据和技术支持，对于推动轴向柱塞泵技术的进一步发展和应用具有重要意义。
1. 轴向柱流量脉动现象简介轴向柱塞泵作为一种重要的液压传动元件，广泛应用于机床、机械、航空、化工等领域。
在使用过程中，轴向柱塞泵会出现一种称为流量脉动的现象。
流量脉动，简单来说，是指泵的输出流量随时间发生周期性变化的现象。
这种变化可能会导致系统振动、能量损失以及噪声增大等一系列不利影响。
流量脉动的产生主要源于两个方面。
轴向柱塞泵的结构特点决定了其流量脉动的存在。
在轴向柱塞泵中，柱塞在缸体内作往复运动，改变泵腔容积大小，从而产生流量输出。
由于柱塞与缸体之间的间隙不可避免，这种间隙会引起压力和流量的脉动。
机泵科普柱塞泵流量不稳定、过热、漏油等7个常见故障原因和维修方法柱塞泵是液压系统的一个重要装置。
它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。
1、柱塞泵输出流量不足或不输出油液（1）吸入量不足，原因是吸油管路上的阻力过大或补油量不足。
如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。
（2）泄漏量过大，原因是泵的间隙过大，密封不良造成，如配油盘被金属碎片，铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支撑面有砂眼或研痕等。
可以通过检查泵体内液压油中混杂的异常判别泵损坏的部位。
（3）倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。
2、中位时排油量不为零变量式轴向柱塞泵斜盘倾角为零时称为中位，此时泵的输出流量应为零。
但有时会出现中位偏离调整机构点的现象，在中点时仍有流量输出。
其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。
泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
3、输出流量波动输出流量波动与很多因素有关。
对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出塞上划出阶狠、磨痕等，造成控制活塞运动不稳定。
由于放大器能量不足或零件损坏，含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。
流量不稳定又往往伴随着压力波动。
这类故障通常要拆开液压泵，更换受损零件，加大阻尼，提高弹簧刚度和控制压力等。
4、输出压力异常（1）输出压力过低当在自吸状态下，若进油管路漏气或系统中液压缸，单向阀、换向阀等有较大的泄漏，均会使压力升不上去。
这需要找出漏气处，紧固，更换密封件，即可提高压力。
溢流阀有故障或调整压力低，系统压力也上不去，应重新调整压力或检修溢流阀。
如果柱塞泵的缸体与配流盘产生偏差造成大量泄漏，严重时，缸体可能破裂，则应重新研磨配合面或更换柱塞泵。
（2）输出压力过高若回路负载持续上升，泵的压力也持续上升，当属正常。
轴向柱塞泵的常见故障及排除方法
噪声的产生
(1)缸体与配油盘的摩擦引起噪声的原因：
液压油通过吸油口进来，再经过配油盘上的腰形孔，接着再经过缸体底部的腰形孔到缸体柱塞孔，最后到滑靴与变量头之间。
这过程中，配油盘起分配液压油和逆止阀的作用(即阻止吸油腔与压油腔相通)。
噪声主要来源是高压油从柱塞孔出来经缸体腰形孔到配油盘的冲击造成的。
(2)变量头与滑靴的摩擦引起噪声的原因：
由于液压油的作用力使滑靴紧压在变量头上，缸体的旋转带动柱塞及滑靴旋转，从而形成一个摩擦，因表面度和压紧有不同，产生的噪声的大小不同。
(3)柱塞与柱塞孔的摩擦引起的噪声的原因：
柱塞与柱塞孔于一个孔轴配合，它们的噪声与两者间隙有关，如果中间有细小的杂质都会对噪声影响很大，还有可能把柱塞孔“拉伤”。
解决措施
（1）提高摩擦副间的平面度，使摩擦副间的摩擦均匀。
（2）增开贮油小装置，使用润滑油，使摩擦副之间的摩擦由干摩擦变为流体摩擦。
（3）减小摩擦副间的压紧力，采用静压力平衡原理。
（4）采用一些缓冲液压油冲击的装置，合理设计尺寸，消除困油现象。
轴向柱塞泵的配流盘阻尼槽优化设计轴向柱塞泵的配流盘阻尼槽优化设计摘要：轴向柱塞泵是一种工程机械中常用的液压泵，其性能参数对设备的工作效率和稳定性有着重要影响。
本文通过对轴向柱塞泵配流盘阻尼槽的优化设计，提出一种改善泵的工作性能的方法。
通过优化阻尼槽的尺寸和位置，使泵的输出流量、压力和效率等性能指标得到最优化的改善。
关键词：轴向柱塞泵；配流盘；阻尼槽；优化设计一、引言轴向柱塞泵是一种能够将机械能转化为液体压力能的设备，广泛应用于工程机械、冶金、石化等领域。
其性能参数对使用设备的效率和稳定性具有重要的影响。
配流盘是轴向柱塞泵中的关键部件之一，阻尼槽则是配流盘的一个重要设计参数。
二、轴向柱塞泵的工作原理轴向柱塞泵由柱塞、配流盘和反向器等组成。
当泵的传动轴旋转时，传动柱塞也跟随转动，使得配流盘的柱塞孔不断与吸油孔和排油孔相连接和分离。
油液通过吸油管道进入泵腔，然后通过配流盘的柱塞孔进入工作室，当柱塞孔与排油孔相连接时，压力油会被推送到工作系统中。
三、轴向柱塞泵配流盘的阻尼槽作用阻尼槽是轴向柱塞泵配流盘上的一个沟槽，其位置一般位于配流盘的柱塞孔和排油孔之间。
阻尼槽的作用是通过改变流体的流向和速度，降低和控制柱塞孔与排油孔的连接和分离过程中产生的冲击和振动，从而减少噪音和泵的磨损。
四、轴向柱塞泵配流盘阻尼槽优化设计方法为了改善轴向柱塞泵的工作性能，需要对配流盘上的阻尼槽进行优化设计。
优化设计的目标是使泵的输出流量、压力和效率等性能指标得到最优化的改善。
（一）阻尼槽尺寸优化阻尼槽的尺寸直接影响到泵的流量和压力等性能指标。
通过数值模拟和试验分析，可以确定最佳的阻尼槽深度和宽度。
较浅的阻尼槽可以提高泵的流量，而较宽的阻尼槽可以提高泵的压力。
因此，在设计过程中需要权衡考虑这两个参数，以得到最优的阻尼槽尺寸。
（二）阻尼槽位置优化阻尼槽的位置也对泵的工作性能有重要影响。
一般来说，将阻尼槽的位置设置在柱塞孔和排油孔之间的中间位置，可以达到较好的阻尼效果。
轴向柱塞泵流量脉动及配流盘优化设计研究的开题报告题目：轴向柱塞泵流量脉动及配流盘优化设计研究一、研究背景轴向柱塞泵是一种常用的液压传动元件，广泛应用于机床、机械、航空、化工等领域。
然而，在实际应用中会存在一定的流量脉动问题，造成系统振动、能量损失等不利影响。
而随着液压传动技术的不断发展，对于轴向柱塞泵配流盘的优化设计也成为了研究热点。
二、研究目标本文的研究目标是：1. 对轴向柱塞泵的流量脉动进行理论分析和实验测量，并探讨其影响因素。
2. 对轴向柱塞泵配流盘的结构进行优化设计，以降低流量脉动，提高系统稳定性和效率。
三、研究内容1. 轴向柱塞泵流量脉动的理论分析：通过建立轴向柱塞泵数学模型，分析各种因素对轴向柱塞泵流量脉动的影响，并采用数值模拟方法验证理论分析结果的准确性。
2. 轴向柱塞泵流量脉动的实验测量：对不同工况下的轴向柱塞泵进行实验测量，得到流量脉动数据，并与理论分析结果进行对比。
3. 配流盘优化设计：基于轴向柱塞泵流量脉动分析和实验数据，在保证流量输出稳定的前提下，对配流盘的结构进行优化设计。
四、研究意义本研究将有助于加深对轴向柱塞泵流量脉动问题的理解，为轴向柱塞泵的优化设计和应用提供理论依据和技术支持。
同时，也有助于提高液压传动系统的稳定性和效率，为液压传动技术的发展做出贡献。
五、研究方法本研究采用理论分析、实验测量和数值模拟相结合的方法，对轴向柱塞泵流量脉动问题进行深入研究。
其中，理论分析方法主要采用数学建模和分析；实验测量方法主要采用现场测试和实验室测试；数值模拟方法主要采用计算流体力学（CFD）方法。
六、研究计划1. 第一年：（1）熟悉轴向柱塞泵的结构和工作原理，并建立相应的数学模型。
（2）通过理论分析，得出轴向柱塞泵流量脉动的影响因素。
2. 第二年：（1）实验测量不同工况下轴向柱塞泵的流量脉动数据。
（2）基于实验数据和理论分析结果，进一步研究轴向柱塞泵流量脉动问题。
3. 第三年：（1）基于轴向柱塞泵流量脉动分析和实验数据，进行配流盘的结构优化设计。
轴向柱塞泵常见故障及排除方法
轴向柱塞泵常见故障及排除方法包括：
1. 泵失去压力：可能是由于进气阀门闭合不良或阀瓣磨损导致，可以清洗或更换进气阀门。
2. 泵噪音大：可能是由于泵体内部零件不平衡或故障导致，可以进行平衡或更换零件。
3. 泵出现泄漏：可能是由于密封件损坏导致，可以更换密封件。
4. 泵磨损严重：可能是由于泵体和胶套之间的配合间隙过大导致，可以修复或更换配合部件。
5. 泵温度过高：可能是由于泵体内部发生摩擦而产生过热，可以检查泵体内摩擦部位并进行润滑或更换润滑油。
总之，对于轴向柱塞泵的故障，首先需要定位问题所在，然后根据具体情况进行相应的排除方法。
如果问题无法解决，建议找专业人员进行维修或更换部件。
轴向柱塞泵配流盘空化研究与结构改造轴向柱塞泵配流盘空化研究与结构改造摘要：轴向柱塞泵是一种常见的液压泵，其正常运行依赖于配流盘的可靠工作。
然而，配流盘在长期使用中易出现空化现象，从而影响泵的性能和寿命。
为了研究轴向柱塞泵配流盘的空化问题，并探索有效的结构改造方式，本文针对轴向柱塞泵的工作原理和配流盘结构进行了深入的理论分析和实验研究。
一、引言轴向柱塞泵是一种常见的液压传动元件，广泛应用于工程机械、船舶、航空航天等领域。
其工作原理是通过驱动轴上的偏心齿轮带动柱塞在配油盘上的运动，产生间歇性的可压缩工作腔，从而实现液压能的转换和传递。
而配流盘作为轴向柱塞泵中的重要部件，起到控制和调节液压进出口的作用，直接影响泵的性能和工作稳定性。
二、轴向柱塞泵配流盘的工作原理轴向柱塞泵的配流盘通常由凸轮式或潜油式两种形式构成。
凸轮式配流盘利用柱塞上的凸轮与配流板上的凹槽相互作用，来实现液压进出口的开闭控制。
潜油式配流盘则通过将柱塞放在内圈与外圈之间的槽中，利用油膜的作用来改变流道的连接状态。
两种配流盘的工作原理不同，但都存在空化现象。
三、轴向柱塞泵配流盘空化现象分析1. 空化机理分析：配流盘空化的主要原因是高速运动时，由于配流油道中间歇性空腔的存在，会引起油液剧烈的喷射、冲击和液体空化现象。
2. 空化对泵的影响：空化会造成泵的工作稳定性下降，噪声增加，甚至导致泵的故障和寿命降低。
四、轴向柱塞泵配流盘的结构改造1. 提高液压进出口的连接性。
通过增加柱塞杆长、减小轴向间隙、优化凸轮与凹沟配合等方式改善液压进出口的连接性，减少空化现象。
2. 采用抗空化材料。
在配流盘表面涂覆具有抗空化特性的材料，如氧化铝或碳化硅等，可以有效减少空化的发生。
3. 优化配流盘结构。
改进配流油道的形状、减小配流盘的厚度、增加配流盘的刚度等措施，可以降低配流盘的空化现象。
五、结论通过对轴向柱塞泵配流盘空化问题的研究，可以看出空化对泵的性能和寿命有重要影响。
