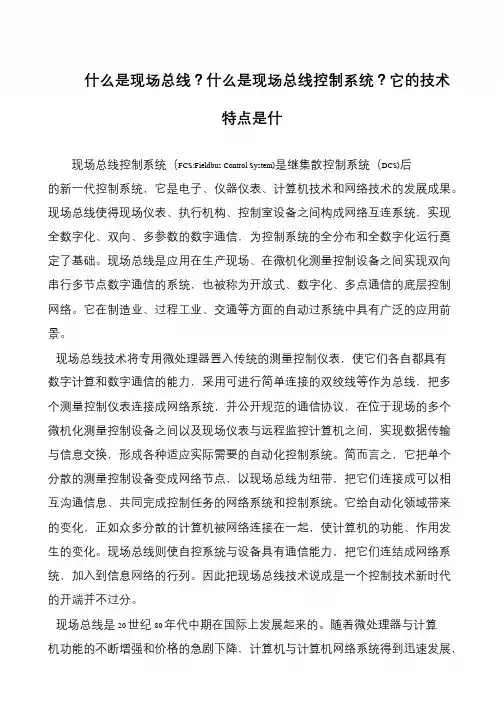

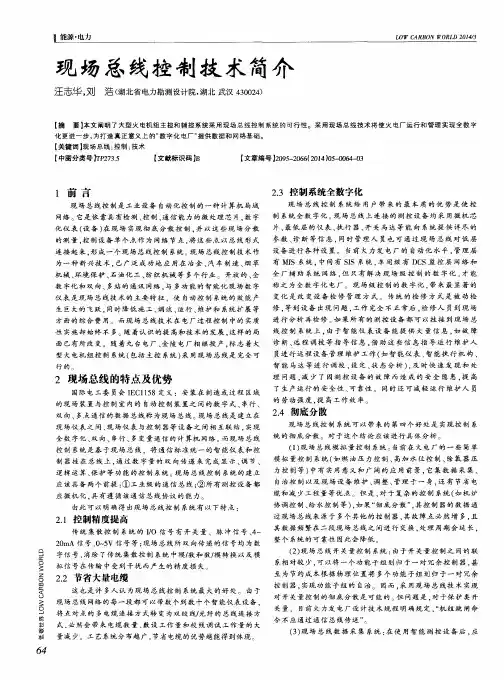

什么是现场总线?什么是现场总线控制系统?它的技术特点是什现场总线控制系统(FCS:Fieldbus Control System)是继集散控制系统(DCS)后的新一代控制系统,它是电子、仪器仪表、计算机技术和网络技术的发展成果。
现场总线使得现场仪表、执行机构、控制室设备之间构成网络互连系统,实现全数字化、双向、多参数的数字通信,为控制系统的全分布和全数字化运行奠定了基础。
现场总线是应用在生产现场、在微机化测量控制设备之间实现双向串行多节点数字通信的系统,也被称为开放式、数字化、多点通信的底层控制网络。
它在制造业、过程工业、交通等方面的自动过系统中具有广泛的应用前景。
现场总线技术将专用微处理器置入传统的测量控制仪表,使它们各自都具有数字计算和数字通信的能力,采用可进行简单连接的双绞线等作为总线,把多个测量控制仪表连接成网络系统,并公开规范的通信协议,在位于现场的多个微机化测量控制设备之间以及现场仪表与远程监控计算机之间,实现数据传输与信息交换,形成各种适应实际需要的自动化控制系统。
简而言之,它把单个分散的测量控制设备变成网络节点,以现场总线为纽带,把它们连接成可以相互沟通信息、共同完成控制任务的网络系统和控制系统。
它给自动化领域带来的变化,正如众多分散的计算机被网络连接在一起,使计算机的功能、作用发生的变化。
现场总线则使自控系统与设备具有通信能力,把它们连结成网络系统,加入到信息网络的行列。
因此把现场总线技术说成是一个控制技术新时代的开端并不过分。
现场总线是20 世纪80 年代中期在国际上发展起来的。
随着微处理器与计算机功能的不断增强和价格的急剧下降,计算机与计算机网络系统得到迅速发展,。

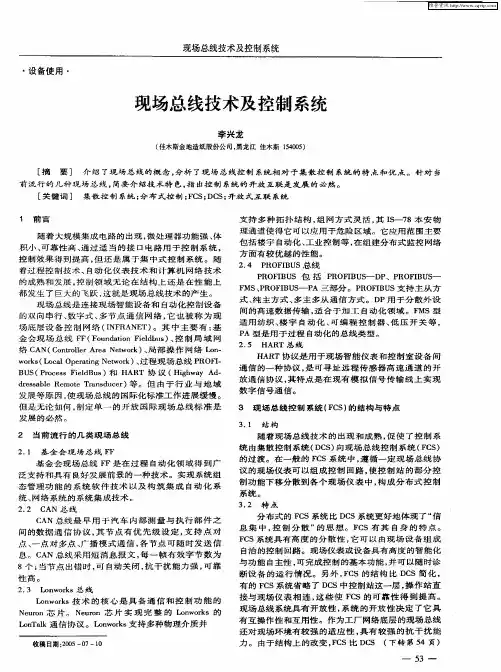

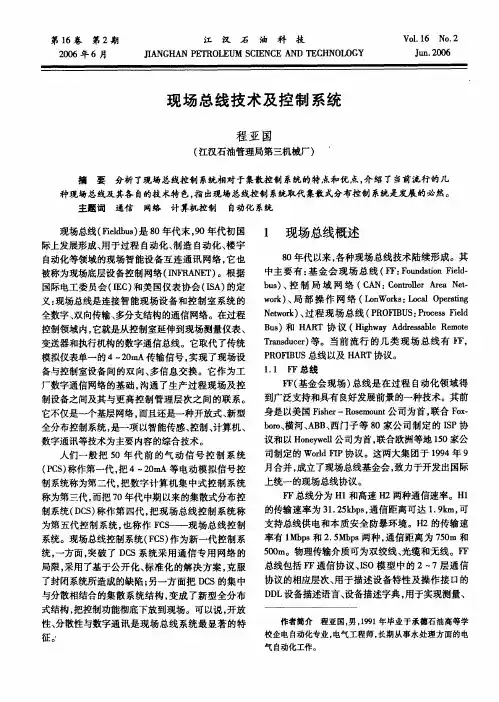

现场总线技术及控制系统摘要:文章介绍了现场总线的概念,回顾了其产生及发展历程,解析了现场总线控制系统相对于集散控制系统的特点和优点。
针对当前流行的几种现场总线,简要介绍了各自的技术特色,指出控制系统的开放互连是发展的必然。
关键词:现场总线,集散控制系统,分布式控制,FCS,DCS,开放式互连系统一、前言七十年代以前,控制系统中采用模拟量对传输及控制信号进行转换、传递,其精度差、受干扰信号影响大,因而整个控制系统的控制效果及系统稳定性都很差。
七十年代末,随着大规模集成电路的出现,微处理器技术得到很大发展。
微处理器功能强、体积小、可靠性高、通过适当的接口电路用于控制系统,控制效果得到提高;但是尽管如此,还是属于集中式控制系统。
随着过程控制技术、自动化仪表技术和计算机网络技术的成熟和发展,控制领域又发生了一次技术变革。
这次变革使传统的控制系统(如集散控制系统)无论在结构上还是在性能上都发生了巨大的飞跃,这次变革的基础就是现场总线技术的产生。
现场总线是连接现场智能设备和自动化控制设备的双向串行、数字式、多节点通信网络,它也被称为现场底层设备控制网络(INFRANET)。
80年代以来,各种现场总线技术开始出现,人们要求对传统的模拟仪表和控制系统变革的呼声也越来越高,从而使现场总线成为一次世界性的技术变革浪潮。
美国仪表协会(ISA)于1984年开始制订现场总线标准,在欧洲有德国的PROFIBUS和法国的FIP等,各种现场总线标准陆续形成。
其中主要的有:基会现场总线FF(Foundation Fieldbus)、控制局域网络CAN(Controller Area Network)、局部操作网络LonWorks(Local Operating Network)、过程现场总线PROFIBUS(Process Field Bus)和HART协议(Highway Addressable Remote Transducer)等。

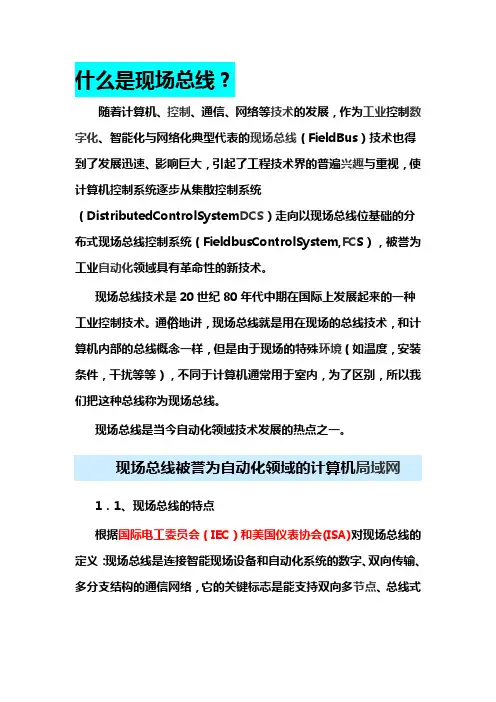

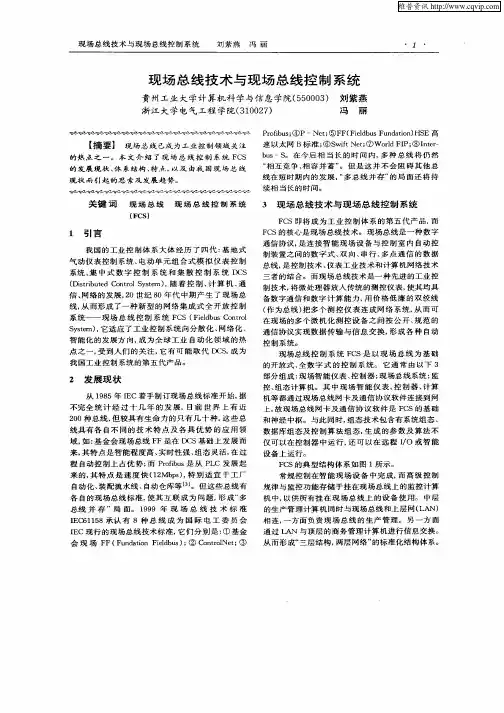

什么是现场总线?随着计算机、控制、通信、网络等技术的发展,作为工业控制数字化、智能化与网络化典型代表的现场总线(FieldBus)技术也得到了发展迅速、影响巨大,引起了工程技术界的普遍兴趣与重视,使计算机控制系统逐步从集散控制系统(DistributedControlSystem DCS)走向以现场总线位基础的分布式现场总线控制系统(FieldbusControlSystem,FC S),被誉为工业自动化领域具有革命性的新技术。
现场总线技术是20世纪80年代中期在国际上发展起来的一种工业控制技术。
通俗地讲,现场总线就是用在现场的总线技术,和计算机内部的总线概念一样,但是由于现场的特殊环境(如温度,安装条件,干扰等等),不同于计算机通常用于室内,为了区别,所以我们把这种总线称为现场总线。
现场总线是当今自动化领域技术发展的热点之一。
现场总线被誉为自动化领域的计算机局域网1.1、现场总线的特点根据国际电工委员会(IEC)和美国仪表协会(ISA)对现场总线的定义:现场总线是连接智能现场设备和自动化系统的数字、双向传输、多分支结构的通信网络,它的关键标志是能支持双向多节点、总线式的全数字通讯,具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。
国际电工协会(IEC)的SP50委员会对现场总线有以下三点要求:(1)同一数据链上过程控制单元(PCU)、PLC等与数字1/0设备互连;(2)现场总线控制器可对总线上的多个操作站、传感器及执行机构等进行数据存取;(3)通信媒体安装费用较低。
SP50委员会提出的两种现场总线结构模型是:●星型总线用短距离、廉价、低速率电缆取代模拟信号传输线●总线型总线数据传输距离长、速率高,采用点对点、点对多点和广播式通信方式2.2、现场总线技术特征现场总线完整地实现了控制技术、计算机技术与通信技术的集成,具有以下几项技术特征。
(1)现场设备已成为以微处理器为核心的数字化设备,彼此通过传输媒体(双绘线、同轴电缆或光纤)以总线拓扑相连;(2)网络数据通信采用基带传输(即数字数据数字传输),数据传输速率高(为Mbit/s或10Mbit/s级),实时性好,抗干扰能力强;(3)废气了集散控制系统(DCS)中的I/O控制站,将这一级功能分配给通信网络完成;(4)分散的功能模块,便于系统维护、管理与扩展,提高可靠性;(5)开放式互连结构,既可与同层网络相连,也可通过网络互连设备与控制级网络或管理信息级网络相连;(6)互操作性,在遵守同一通信协议的前提下,可将不同厂家的现场设备产品统一组态,构成所需要的网络。

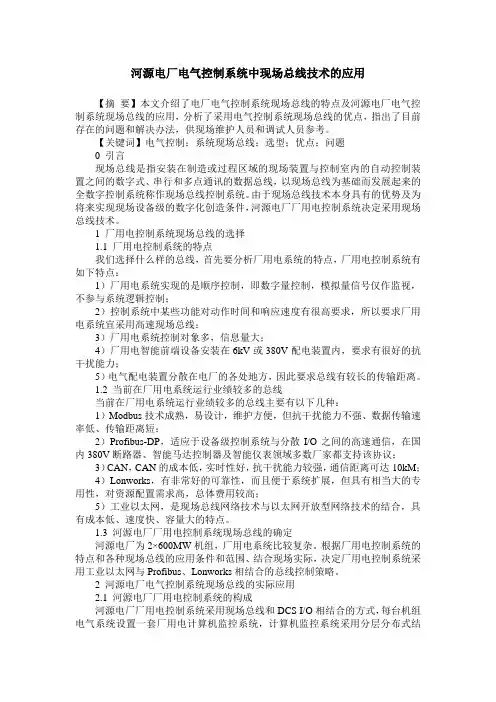

河源电厂电气控制系统中现场总线技术的应用【摘要】本文介绍了电厂电气控制系统现场总线的特点及河源电厂电气控制系统现场总线的应用,分析了采用电气控制系统现场总线的优点,指出了目前存在的问题和解决办法,供现场维护人员和调试人员参考。
【关键词】电气控制;系统现场总线;选型;优点;问题0 引言现场总线是指安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行和多点通讯的数据总线,以现场总线为基础而发展起来的全数字控制系统称作现场总线控制系统。
由于现场总线技术本身具有的优势及为将来实现现场设备级的数字化创造条件,河源电厂厂用电控制系统决定采用现场总线技术。
1 厂用电控制系统现场总线的选择1.1 厂用电控制系统的特点我们选择什么样的总线,首先要分析厂用电系统的特点,厂用电控制系统有如下特点:1)厂用电系统实现的是顺序控制,即数字量控制,模拟量信号仅作监视,不参与系统逻辑控制;2)控制系统中某些功能对动作时间和响应速度有很高要求,所以要求厂用电系统宜采用高速现场总线;3)厂用电系统控制对象多,信息量大;4)厂用电智能前端设备安装在6kV或380V配电装置内,要求有很好的抗干扰能力;5)电气配电装置分散在电厂的各处地方,因此要求总线有较长的传输距离。
1.2 当前在厂用电系统运行业绩较多的总线当前在厂用电系统运行业绩较多的总线主要有以下几种:1)Modbus技术成熟,易设计,维护方便,但抗干扰能力不强、数据传输速率低、传输距离短;2)Profibus-DP,适应于设备级控制系统与分散I/O之间的高速通信,在国内380V断路器、智能马达控制器及智能仪表领域多数厂家都支持该协议;3)CAN,CAN的成本低,实时性好,抗干扰能力较强,通信距离可达10kM;4)Lonworks,有非常好的可靠性,而且便于系统扩展,但具有相当大的专用性,对资源配置需求高,总体费用较高;5)工业以太网,是现场总线网络技术与以太网开放型网络技术的结合,具有成本低、速度快、容量大的特点。

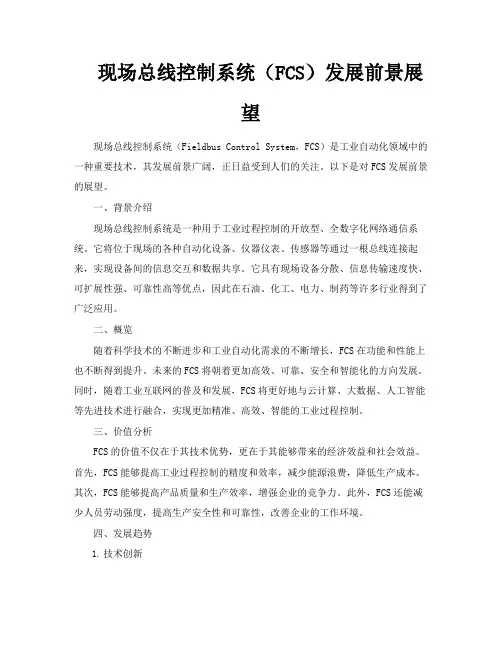

现场总线控制系统(FCS)发展前景展望现场总线控制系统(Fieldbus Control System,FCS)是工业自动化领域中的一种重要技术,其发展前景广阔,正日益受到人们的关注。
以下是对FCS发展前景的展望。
一、背景介绍现场总线控制系统是一种用于工业过程控制的开放型、全数字化网络通信系统。
它将位于现场的各种自动化设备、仪器仪表、传感器等通过一根总线连接起来,实现设备间的信息交互和数据共享。
它具有现场设备分散、信息传输速度快、可扩展性强、可靠性高等优点,因此在石油、化工、电力、制药等许多行业得到了广泛应用。
二、概览随着科学技术的不断进步和工业自动化需求的不断增长,FCS在功能和性能上也不断得到提升。
未来的FCS将朝着更加高效、可靠、安全和智能化的方向发展。
同时,随着工业互联网的普及和发展,FCS将更好地与云计算、大数据、人工智能等先进技术进行融合,实现更加精准、高效、智能的工业过程控制。
三、价值分析FCS的价值不仅在于其技术优势,更在于其能够带来的经济效益和社会效益。
首先,FCS能够提高工业过程控制的精度和效率,减少能源浪费,降低生产成本。
其次,FCS能够提高产品质量和生产效率,增强企业的竞争力。
此外,FCS还能减少人员劳动强度,提高生产安全性和可靠性,改善企业的工作环境。
四、发展趋势1.技术创新未来,FCS将继续在技术创新方面进行探索和实践。
例如,采用更加先进的信号处理技术、通信协议和网络安全技术等,提高FCS的性能和可靠性;同时,探索适应不同工业过程的FCS解决方案,满足个性化的需求。
2.与工业互联网的融合工业互联网的普及和发展为FCS提供了更广阔的发展空间。
未来,FCS将更好地与工业互联网融合,实现各种数据的无缝集成和共享,优化生产流程,提高生产效率和质量。
同时,借助工业互联网平台,FCS可以实现远程监控和维护,提高系统的安全性和可靠性。
3.人工智能的应用人工智能技术的不断进步为FCS带来了新的发展机遇。

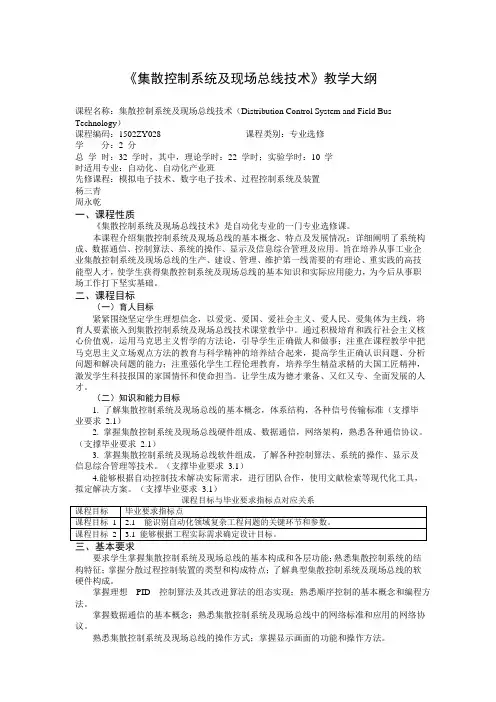

《集散控制系统及现场总线技术》教学大纲课程名称:集散控制系统及现场总线技术(Distribution Control System and Field Bus Technology)课程编码:1502ZY028 课程类别:专业选修学分:2 分总学时:32 学时,其中,理论学时:22 学时;实验学时:10 学时适用专业:自动化、自动化产业班先修课程:模拟电子技术、数字电子技术、过程控制系统及装置杨三青周永乾一、课程性质《集散控制系统及现场总线技术》是自动化专业的一门专业选修课。
本课程介绍集散控制系统及现场总线的基本概念、特点及发展情况;详细阐明了系统构成、数据通信、控制算法、系统的操作、显示及信息综合管理及应用。
旨在培养从事工业企业集散控制系统及现场总线的生产、建设、管理、维护第一线需要的有理论、重实践的高技能型人才,使学生获得集散控制系统及现场总线的基本知识和实际应用能力,为今后从事职场工作打下坚实基础。
二、课程目标(一)育人目标紧紧围绕坚定学生理想信念,以爱党、爱国、爱社会主义、爱人民、爱集体为主线,将育人要素嵌入到集散控制系统及现场总线技术课堂教学中。
通过积极培育和践行社会主义核心价值观,运用马克思主义哲学的方法论,引导学生正确做人和做事;注重在课程教学中把马克思主义立场观点方法的教育与科学精神的培养结合起来,提高学生正确认识问题、分析问题和解决问题的能力;注重强化学生工程伦理教育,培养学生精益求精的大国工匠精神,激发学生科技报国的家国情怀和使命担当。
让学生成为德才兼备、又红又专、全面发展的人才。
(二)知识和能力目标1.了解集散控制系统及现场总线的基本概念,体系结构,各种信号传输标准(支撑毕业要求2.1)2.掌握集散控制系统及现场总线硬件组成、数据通信,网络架构,熟悉各种通信协议。
(支撑毕业要求2.1)3.掌握集散控制系统及现场总线软件组成,了解各种控制算法、系统的操作、显示及信息综合管理等技术。
《分散控制系统与现场总线技术》课程设计任务书一、目的与要求1.本课程设计目的是使学生掌握DCS 和FCS 的设计思想,知道如何安装和使用DCS 和FCS,如何评价和选择DCS 和FCS,以及如何在工程设计中合理地应用DCS 和FCS。
2.按照被控系统的不同,将学生分成若干个设计小组,原则上每个小组的设计题目不能相同。
每个小组由四名学生组成,分别进行系统结构设计和硬件配置设计、控制策略或控制逻辑设计、系统组态设计、以及系统人机界面设计。
要求分工协作,相互配合,形成一个完整的设计方案。
二、主要内容1.本课程设计共分为32 个设计课题,我们小组选择的是凝汽器水位自动调节系统2.上述每个设计课题分成以下四个组成部分,分别由四名学生完成(不足四人的优先选择位于前面的设计内容):2.1 系统结构与硬件配置设计2.2 控制策略或控制逻辑设计2.3 系统组态设计2.4 系统人机界面设计三、进度计划序号设计(实验)内容完成时间负责人1 系统结构与硬件配置设计2010.12.8 周密 2 控制策略或控制逻辑设计2010.12.9 方佳茜 3 系统组态设计2010.12.11 顾海燕4 系统人机界面设计2010.12.12 陈跃燕四、设计(实验)成果要求1.要求每人独立撰写课程设计报告。
设计报告至少应包含以下内容:1.1 系统结构与硬件配置设计者的设计报告中应包含设计说明书、系统配置图和设备清单;1.2 控制策略或控制逻辑设计者的设计报告中应包含设计说明书、控制系统SAMA 图或控制系统逻辑图;1.3 系统组态设计者的设计报告中应包含设计说明书、控制系统组态图;1.4 系统人机界面设计者的设计报告中应包含设计说明书、人机界面图;2.同一设计组的设计者应注意各部分设计的衔接性与一致性,使各部分设计形成一个完整的体系。
五、考核方式1.设计文件审查1.1 检查系统结构设计是否合理,硬件选型是否恰当,硬件种类与数量是否正确,是否与控制策略或控制逻辑的设计方案一致。
现场总线技术是当今自动化技术研究的热点之一,它应用于工业现场可以在微机集控设备之间实现双向串行多节点数字通讯.它把单个分散的被控设备作为网络节点,以现场总线为纽带,把所有被控设备连接成可以相互沟通信息、共同完成自动控制任务的网络系统,具有分散控制、系统结构简单、节约硬件设备、易于安装维护等优点。
随着计算机技术的快速发展,计算机数据采集系统在工业生产中迅速地得到应用。
计算机数据采集是信息科学的重要分支之一,它研究信息数据的采集、存储、处理以及控制等问题,是以传感信号的测量与处理,以微型计算机为基础形成的一门综合性技术.其任务是对生产现场各种参数进行采集,然后送人计算机,根据不同的需要由计算机进行相应的计算和处理,得到所需的数据。
与此同时,将计算得到的数据按要求进行显示或打印,以便实现对某些物理量的监测。
数据采集系统一般需要长时间、高速度地进行数据采集,将会产生大量的数据,需要组织、存储、处理数据,并对生产进行有效的监控,提高生产效率。
1.1 CAN总线及其上层协议CAN是Controller Area Network的缩写,是唯一经ISO标准化的串行通讯协议(ISO1898),最初是德国BOSCH公司为解决汽车内部大量控制测试仪器与传感器、执行机构之间数据交换的问题而提出,由于其抗干扰能力强、能在复杂工业环境下稳定工作的特点,CAN总线正逐渐渗透到工业控制、自动化仪表、医疗器械、建筑楼宇自动化等各领域,成为国际上应用最为广泛的现场总线之一。
1.1.1CAN总线的特点1)多主控制通信方式,总线空闲时任何节点均可发送消息。
2)非破坏性总线仲裁技术。
当多个节点同时向总线发送信息时,仲裁失利的节点会主动退出发送,仲裁胜利的节点可不受影响地继续传输数据。
3)系统柔软性好。
与总线相连的单元没有类似“地址”的信息,因此在总线上增加单元时,连接在总线上的其他单元的软硬件及应用层都不需要改变。
4)通过报文滤波,CAN总线可以实现点对点。

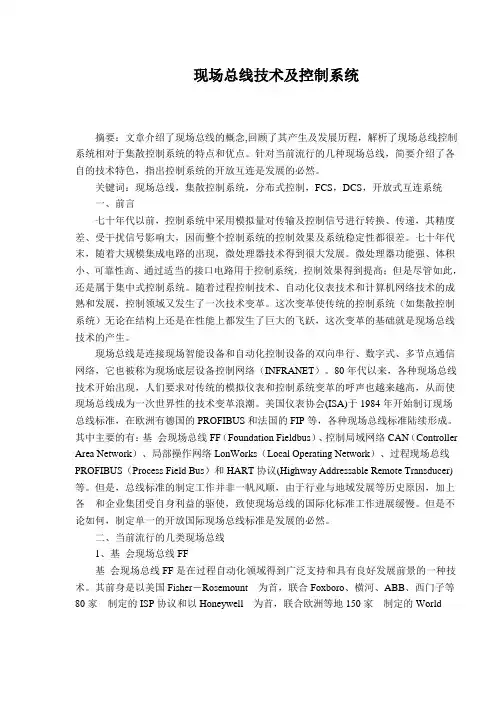

现场总线技术及控制系统Document number:PBGCG-0857-BTDO-0089-PTT1998现场总线技术及控制系统摘要:文章介绍了现场总线的概念,回顾了其产生及发展历程,分析了现场总线控制系统相对于集散控制系统的特点和优点。
针对当前流行的几种现场总线,简要介绍了各自的技术特色,指出控制系统的开放互连是发展的必然。
关键词:现场总线,集散控制系统,分布式控制,FCS,DCS,开放式互连系统一、前言七十年代以前,控制系统中采用模拟量对传输及控制信号进行转换、传递,其精度差、受干扰信号影响大,因而整个控制系统的控制效果及系统稳定性都很差。
七十年代末,随着大规模集成电路的出现,微处理器技术得到很大发展。
微处理器功能强、体积小、可靠性高、通过适当的接口电路用于控制系统,控制效果得到提高;但是尽管如此,还是属于集中式控制系统。
随着过程控制技术、自动化仪表技术和计算机网络技术的成熟和发展,控制领域又发生了一次技术变革。
这次变革使传统的控制系统(如集散控制系统)无论在结构上还是在性能上都发生了巨大的飞跃,这次变革的基础就是现场总线技术的产生。
现场总线是连接现场智能设备和自动化控制设备的双向串行、数字式、多节点通信网络,它也被称为现场底层设备控制网络(INFRANET)。
80年代以来,各种现场总线技术开始出现,人们要求对传统的模拟仪表和控制系统变革的呼声也越来越高,从而使现场总线成为一次世界性的技术变革浪潮。
美国仪表协会(ISA)于1984年开始制订现场总线标准,在欧洲有德国的PROFIBUS和法国的FIP等,各种现场总线标准陆续形成。
其中主要的有:基金会现场总线FF(Foundation Fieldbus)、控制局域网络CAN(Controller Area Network)、局部操作网络LonWorks(Local Operating Network)、过程现场总线PROFIBUS(Process Field Bus)和HART协议(Highway Addressable Remote Transducer)等。
但是,总线标准的制定工作并非一帆风顺,由于行业与地域发展等历史原因,加上各公司和企业集团受自身利益的驱使,致使现场总线的国际化标准工作进展缓慢。
但是不论如何,制定单一的开放国际现场总线标准是发展的必然。
二、当前流行的几类现场总线1、基金会现场总线FF基金会现场总线FF是在过程自动化领域得到广泛支持和具有良好发展前景的一种技术。
其前身是以美国Fisher-Rosemount公司为首,联合Foxboro、横河、ABB、西门子等80家公司制定的ISP协议和以Honeywell公司为首,联合欧洲等地150家公司制定的WorldFIP协议。
这两大集团于1994年9月合并,成立了现场总线基金会,致力于开发出国际上统一的现场总线协议。
基金会现场总线分为H1和高速H2两种通信速率。
H1的传输速率为,通信距离可达1.9km,可支持总线供电和本质安全防暴环境。
H2的传输速率可为1Mbps和两种,通信距离为750m和500m。
物理传输介质可为双绞线、光缆和无线,其传输信号采用曼切斯特编码。
基金会现场总线以ISO/OSI开放系统互连模型为基础,取其物理层、数据链路层、应用层为FF通信模型的相应层次,并在应用层上增加了用户层。
用户层主要针对自动化测控应用的需要,定义了信息存取的统一规则,采用设备描述语言规定了通用的功能块集。
FF总线包括FF通信协议、ISO模型中的2~7层通信协议的通栈、用于描述设备特性及操作接口的DDL设备描述语言、设备描述字典,用于实现测量、控制、工程量转换的应用功能块,实现系统组态管理功能的系统软件技术以及构筑集成自动化系统、网络系统的系统集成技术。
2、CAN总线CAN总线最早是由德国Bosch公司推出,用于汽车内部测量与执行部件之间的数据通信协议。
其总线规范已被ISO国际标准组织制定为国际标准,并且广泛应用于离散控制领域。
它也是基于OSI模型,但进行了优化,采用了其中的物理层、数据链路层、应用层,提高了实时性。
其节点有优先级设定,支持点对点、一点对多点、广播模式通信。
各节点可随时发送消息。
传输介质为双绞线,通信速率与总线长度有关。
CAN总线采用短消息报文,每一帧有效字节数为8个;当节点出错时,可自动关闭,抗干扰能力强,可靠性高。
3、LonWorks总线LonWorks技术是美国ECHELON公司开发,并与Motorola和东芝公司共同倡导的现场总线技术。
它采用了OSI参考模型全部的七层协议结构。
LonWorks技术的核心是具备通信和控制功能的Neuron芯片。
Neuron芯片实现完整的LonWorks的LonTalk通信协议。
其上集成有三个8位CPU。
一个CPU完成OSI模型第一和第二层的功能,称为介质访问处理器。
一个CPU是应用处理器,运行操作系统与用户代码。
还有一个CPU为网络处理器,作为前两者的中介,它进行网络变量寻址、更新、路径选择、网络通信管理等。
由神经芯片构成的节点之间可以进行对等通信。
LonWorks支持多种物理介质并支持多种拓扑结构,组网方式灵活,其IS-78本安物理通道使得它可以应用于危险区域。
LonWorks应用范围主要包括楼宇自动化、工业控制等,在组建分布式监控网络方面有较优越的性能。
4、PROFIBUS总线PROFIBUS是符合德国国家标准DIN19245和欧洲标准EN50179的现场总线,包括PROFIBUS-DP、PROFIBUS-FMS、PROFIBUS-PA三部分。
它也只采用了OSI模型的物理层、数据链路层、应用层。
PROFIBUS支持主从方式、纯主方式、多主多从通信方式。
主站对总线具有控制权,主站间通过传递令牌来传递对总线的控制权。
取得控制权的主站,可向从站发送、获取信息。
PROFIBUS-DP用于分散外设间的高速数据传输,适合于加工自动化领域。
FMS型适用于纺织、楼宇自动化、可编程控制器、低压开关等。
而PA型则是用于过程自动化的总线类型。
5、HART总线HART协议是由Rosemount公司于1986年提出的通信协议。
它是用于现场智能仪表和控制室设备间通信的一种协议。
它包括ISO/OSI模型的物理层、数据链路层和应用层。
HART通信可以有点对点或多点连接模式。
这种协议是可寻址远程传感器高速通道的开放通信协议,其特点是在现有模拟信号传输线上实现数字信号通信,属于模拟系统向数字系统转变过程中的过渡产品,因而在当前的过渡时期具有较强市场竞争力,在智能仪表市场上占有很大的份额。
三、现场总线控制系统(FCS)的结构与特点1、结构随着现场总线技术的出现和成熟,促使了控制系统由集散控制系统(DCS)向现场总线控制系统(FCS)的过渡。
在一般的FCS系统中,遵循一定现场总线协议的现场仪表可以组成控制回路,使控制站的部分控制功能下移分散到各个现场仪表中。
从而减轻了控制站负担,使得控制站可以专职于执行复杂的高层次的控制算法。
对于简单的控制应用,甚至可以把控制站取消,在控制站的位置代之以起连接现场总线作用的网桥和集线器,操作站直接与现场仪表相连,构成分布式控制系统。
2、特点分布式的FCS系统比DCS系统更好地体现了“信息集中,控制分散"的思想。
与传统的DCS相比,FCS有其自身的特点。
FCS系统具有高度的分散性,它可以由现场设备组成自治的控制回路。
现场仪表或设备具有高度的智能化与功能自主性,可完成控制的基本功能,并可以随时诊断设备的运行情况。
另外,FCS的结构比DCS简化。
有的FCS系统省略了DCS中控制站这一层,操作站直接与现场仪表相连。
这些使FCS的可靠性得到提高。
现场总线系统具有开放性。
系统对相关标准具有一致性、公开性,强调对标准的共识与遵从。
通信协议一致公开,各不同厂家的设备之间可实现信息交换,通过现场总线可构筑自动化领域的开放互连系统。
系统的开放性决定了它具有互操作性和互用性。
互操作性指互连设备间、系统间信息传送与沟通;而互用则意味着不同生产厂家的性能类似的设备可实现相互替换。
作为工厂网络底层的现场总线还对现场环境有较强地适应性。
它支持双绞线、同轴电缆、光缆、无线和电力线等,具有较强的抗干扰能力。
由于结构上的改变,FCS比DCS更节约硬件设备。
使用FCS可以减少大量的隔离器、端子柜、I/O卡及I/O端口,这样就节省了I/O装置及装置室的空间;同时减少了大量电缆,可以极大地节省安装费用。
与此同时,FCS比DCS 性能有所提高。
由于免去了D/A与A/D变换,使仪表精度得到极大的提高;通过将PID功能植入到相应的智能传感器中去,使控制周期大为缩短。
目前FCS 可以从DCS的每秒调节2~5次增加到每秒调节10~20次,改善了调节性能。
FCS控制系统与DCS控制系统结构比较见图1。
3、现场总线的优点由于现场总线的以上特点,特别是其系统结构的简化,使其从设计、安装、投运到正常生产运行及检修维护,都体现出优越性。
它不仅节省了硬件数量与投资,节省了安装费用,而且系统的维护开销也大大地降低。
现场总线控制系统不仅精确度与可靠性高,在方便使用和维护性方面,FCS也比DCS有优势。
FCS使用统一的组态方式,安装、运行、维修简便;利用智能化现场仪表,使维修预报(Predicted maintenance)成为可能;由于系统具有互操作性和互用性,用户可以自由选择不同品牌的设备达到最佳的系统集成,在设备出现故障时,可以自由选择替换的设备,保障用户的高度系统集成主动权。
此外,它还具有设计简单,易于重构等特点。
四、发展趋向传统的集散控制系统(DCS系统)具有集中监控、分散控制、操作方便的特点。
但是,在实际应用中也发现DCS的结构存在一些不足之处,如控制不能做到彻底分散,危险仍然相对集中;由于系统的不开放性,不同厂家的产品不能互换、互联,限制了用户的选择范围。
利用现场总线技术,开发FCS系统的目标是针对现存的DCS的某些不足,改进控制系统的结构,提高其性能和通用性。
FCS想要在实际中取代DCS,既要具备DCS所具有的功能,又要能克服DCS的缺点。
FCS由于采用了现场总线技术,在开放性、控制分散等方面优于传统DCS。
但是由于它是一种新技术,目前连标准本身都还没有制定统一,因此FCS与成熟的DCS相比,还存在下列的一些欠缺。
(1)由于现场总线标准本身尚在发展中,从而给产品的开发和测试带来难度。
这在一定程度上造成产品开发商、生产商少,产品品种单一而且价格昂贵。
(2)在某些场合中,FCS还无法提供DCS已有的控制功能。
由于软硬件水平的限制,其功能块的功能还不是很强,品种也不够齐全;用现场仪表还只能组成一般的控制回路如单回路、串级、比例控制等,对于复杂的、先进的控制算法还无法在仪表中实现,对于单回路内有多输入、多输出的情况缺乏好的解决方案。
