带式输送机运行中输送带跑偏问题研究

带式输送机跑偏原因分析及纠偏措施发布时间：2023-01-04T06:28:56.490Z 来源：《中国科技信息》2023年17期作者：李大伟臧慧超李骏[导读] 皮带输送机发生跑偏时，皮带与内部金属部件之间的摩擦将导致皮带与输送机分离，导致设备故障停运，影响企业生产运行，降低生产效率。

皮带跑偏损坏与皮带直接接触的设备，影响其他设备的使用；胶带输送机的跑偏也可能导致生产停机，并存在一定的安全隐患。

李大伟臧慧超李骏日照港船机工业有限公司山东省日照市276800摘要：皮带输送机发生跑偏时，皮带与内部金属部件之间的摩擦将导致皮带与输送机分离，导致设备故障停运，影响企业生产运行，降低生产效率。

皮带跑偏损坏与皮带直接接触的设备，影响其他设备的使用；胶带输送机的跑偏也可能导致生产停机，并存在一定的安全隐患。

关键词：带式输送机；跑偏原因；纠偏措施带式输送机跑偏是生产过程中常见的现象，但它会严重影响带式输送机的运行状况，一方面会影响企业的生产效率，另一方面会对设备造成损坏，降低设备的使用寿命。

1 带式输送机跑偏机理分析1.1空载跑偏机理带式输送机在空载状态下，受摩擦、重力和张力的影响较大。

在传送带的重力作用下，传送带与托辊表面完全贴合，使托辊在传送带运行时旋转。

理想情况下，输送带的摩擦力与张力相反，均匀分布在输送带表面。

但在实际情况下，摩擦力和张力对输送带跑偏的影响最大。

输送机受基础沉降和安装质量的影响，使输送机皮带不能完全适应托辊表面，导致输送机皮带摩擦力不同，导致输送机皮带偏侧，摩擦力较小。

同时，由于皮带对接不当、质量差、卷筒曲率直径不一致、头尾滚筒轴线不平行等原因，皮带表面张力不均匀，也会出现偏位现象。

1.2运输状态下跑偏机理带式输送机在运行状态下产生跑偏的主要原因有两个，一是卸料过程中产生的冲击力导致带式输送机产生跑偏，二是带式输送机堆放物料不均匀，导致带式输送机与托辊之间的摩擦力不同而产生跑偏。

当输送机卸煤时，高速煤流进入下一水平带式输送机将产生较大的冲击力，这种冲击力作用在下水平带上，造成带式输送机不稳定，并向冲击力一侧偏移；当输送带上堆放的物料不均匀时，输送带上堆放的物料在重力较大一侧的摩擦力较大，导致输送带向摩擦力较小一侧跑偏。

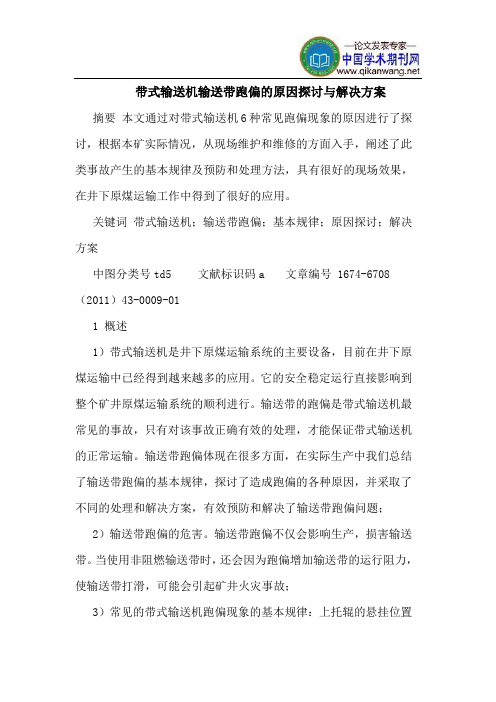

带式输送机输送带跑偏的原因探讨与解决方案摘要本文通过对带式输送机6种常见跑偏现象的原因进行了探讨，根据本矿实际情况，从现场维护和维修的方面入手，阐述了此类事故产生的基本规律及预防和处理方法，具有很好的现场效果，在井下原煤运输工作中得到了很好的应用。

关键词带式输送机；输送带跑偏；基本规律；原因探讨；解决方案中图分类号td5 文献标识码a 文章编号 1674-6708（2011）43-0009-011 概述1）带式输送机是井下原煤运输系统的主要设备，目前在井下原煤运输中已经得到越来越多的应用。

它的安全稳定运行直接影响到整个矿井原煤运输系统的顺利进行。

输送带的跑偏是带式输送机最常见的事故，只有对该事故正确有效的处理，才能保证带式输送机的正常运输。

输送带跑偏体现在很多方面，在实际生产中我们总结了输送带跑偏的基本规律，探讨了造成跑偏的各种原因，并采取了不同的处理和解决方案，有效预防和解决了输送带跑偏问题；2）输送带跑偏的危害。

输送带跑偏不仅会影响生产，损害输送带。

当使用非阻燃输送带时，还会因为跑偏增加输送带的运行阻力，使输送带打滑，可能会引起矿井火灾事故；3）常见的带式输送机跑偏现象的基本规律：上托辊的悬挂位置偏离输送机安装中心线误差较大,导致输送带在上载时向一侧跑偏。

偏高不偏低，安装机架时两侧不在同一水平面上，输送带运行中便向高的一侧跑偏。

偏紧不偏松，输送带两侧的松紧程度不一，运行中输送带则向紧的一侧跑偏。

偏大不偏小，滚筒与托辊两侧直径大小不一，输送带运行过程中就会向大的一侧跑偏。

偏后不偏前，以输送带运行方向为准，托辊或滚筒不在运行方向的垂直截面上，一侧后一侧前，则输送带在运行中便会向后的一侧跑偏。

2 跑偏事故的产生原因及解决方案根据输送带跑偏的基本规律，来分析其产生原因及解决方案：1）上托辊的悬挂位置偏离输送机安装中心线误差较大,导致输送带在上载时向一侧跑偏。

此种输送带跑偏的解决处理方案：第一种方案是加工制作时，在安装上托辊纵梁两侧的卡槽都制作成3个槽，从而进行调整。

输送机输送带跑偏原因及解决措施【摘要】输送带跑偏是带式输送机常见的现象，对输送带的使用寿命及机械设备的安全有较大的影响。

为此，本文结合笔者多年实践经验，介绍了带式输送机的结构特点，重点分析了输送带跑偏的原因及期危害性，并针对性提出了有效的解决措施，以供同行借阅。

【关键词】输送机；输送带跑偏；滚筒；解决措施随着我国城市化进程的不断加快，城市工业建设得到进一步的发展，各种输送机械设备的需求也越来越大，同时对这些输送设备的运行安全可靠性提出了更高的要求。

带式输送机作为一种常见的连续运输设备，具有结构简单、运输能力大、能耗低、运输距离长和工作阻力小等优点，目前在冶金、矿业和港口码头等行业中得到广泛的应用及推广。

但带式输送机的工作环境极为恶劣，在运行过程中时常会出现故障事故，其中输送带跑偏是输送机运行中最为常见的现象，若设备管理人员没有采取有效的处理措施，则会造成输送带边缘过早损坏，缩短其使用寿命，并且还会使输送带打滑，造成严重的安全事故。

因此，设备操作人员必须重视输送带跑偏的现象，采取合理的安全措施，最大限度降低故障带来的损失。

1.带式输送机的结构输送机主要有输送带、驱动装置、张紧装置、清扫装置、托辊及机架等组成，如图1。

输送带是承载和牵引机构。

输送带连接成封闭环形，用张紧装置张紧，在电机驱动下，靠输送带与驱动滚筒之间的摩擦力而运转。

驱动装置是输送机的动力源，电机通过减速器等带动主动滚筒转动。

主动滚筒是传递动力的主要部件，长度比输送带宽度大100～200mm。

张紧装置分为重锤式、机械式张紧等，其作用是保证输送带有足够的张力，使滚筒与输送带之间产生必要的摩擦力，限制输送带在托辊上的悬垂度，确保输送带的正常运转。

图1 带式输送机结构1.传动滚筒2.输送带3.跑偏保护4.承载装置5.缓冲托辊6.导料槽7.改向滚筒8.拉紧装置9.尾架10.清扫装置11.机架12.联轴器13.减速器14.制动15.耦合器16.电机清扫装置对双滚筒传动的输送机很重要。

输送带的跑偏原因及其处理方法带式输送机运行时输送带跑偏是最常见的故障之一。

跑偏的原因有多种，其主要原因是安装精度低和日常的维护保养差。

安装过程中，头尾滚筒、中间托辊之间尽量在同一中心线上，并且相互平行，以确保输送带不偏或少偏。

另外，带子接头要正确，两侧周长应相同。

在使用过程中，如果出现跑偏，则要作以下检查以确定原因，进行进行调整。

输送带跑偏时常检查的部位和处理方法有：（1）检查托辊横向中心线与带式输送机纵向中心线的不重合度。

如果不重合度值超过3mm，则应利用托辊组两侧的长形安装孔对其进行调整。

具体方法是输送带偏向哪一侧，托辊组的哪一侧向输送带前进的方向前移，或另外一侧后移。

（2）检查头、尾机架安装轴承座的两个平面的偏差值。

若两平面的偏差大于1mm，则应对两平面调整在同一平面内。

头部滚筒的调整方法是：若输送带向滚筒的右侧跑偏，则滚筒右侧的轴承座应当向前移动或左侧轴承座后移；若输送带向滚筒的左侧跑偏，则滚筒左侧的轴承座应当向前移动或右侧轴承座后移。

尾部滚筒的调整方法与头部滚筒刚好相反。

（3）检查物料在输送带上的位置。

物料在输送带横断面上不居中，将导致输送带跑偏。

如果物料偏到右侧，则皮带向左侧跑偏，反之亦然。

在使用时应尽可能的让物料居中。

为减少或避免此类输送带跑偏可增加挡料板，改变物料的方向和位置。

安装输送机在安装输送机前，一定要在转运塔和料仓结束后再进行安装，所有输送机的安装和调整按照地质参数和图纸进行。

输送机安装工作步骤：1.划线；2.检查土建施工，查看地脚螺栓和预埋钢板情况；3.检查输送机各个部件的位置；4.根据地脚螺栓安装桁架；5.安装和调整设备（包括上下托辊、刮水器、驱动装置等）；6.安装胶带提升机；7.安装伸缩头；8.安装导料槽；9.安装拉紧装置；10.安装所有电气部分支架；11.胶带切割和硫化连接。

输送机电气部分安装步骤：1.安装电缆管道；2.安装限位开关、保护装置、电控柜等；3.安装电灯；4.铺设电缆；5.连接电线。

《装备维修技术》2021年第6期—23—带式输送机输送带跑偏的原因及控制方法柴 鑫（北方重工集团有限公司，辽宁 沈阳 110000）引言：带式输送机主要依赖输送带进行物料输送，所以一旦输送带跑偏了，会直接影响到输送机的运行。

输送带偏离的原因有很多，这需要相关技术人员深入分析带式输送机的输送原理，安装条件以及工作环境，从而确定偏离原因，并及时解决，从而提升带式输送机的稳定性。

1输送带跑偏的简述何为带式输送机输送带跑偏，就是指输送带的中心线跟输送机纵向中心线有一定的距离，无法处于同一条水平线，那么，输送带一旦跑偏了，将会有如下后果：1、原料洒落，污染环境而且加大清洁力度；2、输送带边缘在输送期间与两端的支架直接接触，导致边缘磨损；3、输送物料时，输送带和机架边轴接触而导致输送带断裂。

2分析带式输送机输送带跑偏的现象2.1制造时引起的跑偏现象2.1.1滚筒加工时，滚筒两端的直径一边大一边小，造成直径不等，从而导致输送带跑偏；2.1.2中间的托辊跟两边的托辊不在一条水平线上。

2.2（二）安装时候引起的跑偏2.2.1滚筒头尾两处的轴线无法与输送机的中心线不垂直，导致输送带张力不同。

2.2.2中间托辊与输送机的中心线不垂直；2.2.3安装托辊支架时候不水平导致支架倾斜，使得输送机的托辊支架不在一条直线上，从而引起输送带跑偏的现象[1]。

2.3使用和维护保养期间引起的跑偏2.3.1在输送物料的时候，如果物料无法集中在中心线上，容易导致输送带受力不均匀而跑偏；2.3.2如果输送粘性大且不易清扫的物料时，输送时改向滚筒下分支容易粘黏物体而跑偏；2.3.3在两侧拉紧输送带的时候，如果受力不一致，导致滚筒往一边倾斜而跑偏；2.3.4清扫输送带的时候，如果清扫力度不一致，输送带也容易因为张力不一致而跑偏；若是在露天环境下安装带式输送机，输送带容易受到气候以及环境的影响而跑偏[2]。

2.4输送带本身的原因2.4.1输送带自身的芯层受力不均匀，尤其是钢芯输送带，一旦钢丝两侧受力不均匀，必定跑偏；2.4.2在制造输送带的时候，没有严格按照制造规范而导致跑偏；2.4.3输送带在接头一处，要保证抗拉能力，还要确保与中心线垂直，使输送带两侧长度一致。

带式输送机跑偏原因分析及纠偏措施摘要：本文首先分析了带式输送机跑偏原因，接着分析了带式输送机纠偏措施，希望能够为相关人员提供有益的参考和借鉴。

关键词：带式输送机；跑偏；原因分析；纠偏措施引言：在带式输送机具体运行过程中，如果胶带中心出现了脱离皮带机中心线而偏向一边的情况时被称为跑偏。

在皮带式输送机跑偏情况发生之后，还可能会导致胶带边缘与机架磨损严重等情况发生，在跑偏严重的情况下还有可能导致一系列运行安全事故的发生。

这也就需要对皮带式输送机的跑偏原因进行明确，并且做好日常的运转跟维护工作，才能够有效规避带式输送机跑偏情况的发生，确保各项生产活动的顺利开展。

1带式输送机跑偏原因分析1.1胶带的结构跟制造质量不佳在带式输送机自身运行过程中，如果胶带的带芯在制作过程中出现质量不达标的问题时，在后续使用过程中也就容易出现受力不均的情况，从而导致交代跑偏等情况发生。

此外在胶带传输过程中如果有胶带不正的情况，会导致胶带受力不均的情况发生，使得胶带出现一定程度的跑偏情况。

1.2托辊、滚筒安装质量不佳在进行带式输送机的安装过程中要求对安装的平直性进行严格控制，并且要求各托辊轴线以及滚筒轴线能够与皮带机的中心线保持垂直的关系。

如果在安装过程中出现了一定程度的安装偏差问题时，在胶带自身运作过程中也就容易受到横向推力的影响，从而出现带式输送机跑偏等问题。

1.3清扫与装载工作质量不佳在进行带式输送机自身运行过程中如果没有做好日常的清扫工作，会导致煤粉粘结在滚筒上面，导致滚筒半径不均，对于胶带运行中的受力均匀性也会产生比较大的影响。

此外在装载过程中如果没有严格遵循相关操作规范进行作业，如果货物偏向一侧，也会导致胶带受力不均的问题发生。

2带式输送机纠偏措施分析2.1解决带式输送带质量问题的措施带式输送机的正常运作需要在安装阶段就保证质量，从而在根本上避免因安装不当所出现的输送机跑偏的问题，针对于井下安装输送机的环境较差的问题，可以采取一定手段进行干预，首先输送机的安全是一项精度要求比较高的工作，为了能够尽可能地避免误差，在安装阶段可以在井下专门清出一块光线较好、地面比较宽阔的空地，让技术人员能够精准测量，准确定点，从而能够避免误差过大的情况。
