4．主开关电源电路（1）LLC谐振转换器工作原理随着开关电源的发展，软开关技术得到了广泛的发展和应用，已推出了不少高效率的电路，尤其是谐振型的软开关电源和PWM型的软开关电源。
近几年来，随着半导体器件制造技术的发展，开关管的导通电阻、寄生电容和反向恢复时间越来越小，这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。
LLC谐振变换器实际上来源于不对称半桥电路，后者用调宽型（PWM）控制，而LLC谐振是调频型（PFM）。
LLC谐振电路简图如图10所示，工作波形图如图11所示。
电路中有两只功率MOs管（S1和S2），其工作的占空比均为0.5。
谐振电容为Cs。
Tr为匝数相等的中心抽头变压器，其漏感为Ls，激磁电感为Lm（Lm在某个时间段也是一个谐振电感）。
从图11中不难看出，在LLC谐振变换器中，谐振元件主要由谐振电容Cs、电感Ls和激磁电感Lm组成，LLC变换器的稳态工作原理如下：当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体内二极管导通。
此阶段D1导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。
当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。
此时Cs和Ls参与谐振，而Lm不参与谐振。
当t =t3时，S1仍然导通，而D1与D2处于关断状态，T：副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。
由于实际电路中Lm>>Ls，因此在这个阶段中，可以认为激磁电流和谐振电流都保持不变。
当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体内二极管导通。
此阶段D2导通，Lm上的电压被输出电压钳位，因此只有Ls和Cs参与谐振。
当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2继续导通，而S1和D1截止。
1 引言开关电容直流变换器是以电容为储能元件的功率变换器，其体积小、重量轻、效率高且易于集成。
但硬开关控制方式的开关电容变换器存在开关电流大、EMI问题严重等缺点。
谐振型开关电容直流变换器对于开关损耗、EMI和电流应力等性能有所改善，但同时存在一个问题：对于升压式电路，电容充电时，该电容不能同时向负载放电，只能由输出电容向负载供电，变换器输出电流占空比就会较小，势必导致工作电流峰值变大，使阻性损耗变大。
采用双相的电路结构可使电流占空比增大一倍，但功率器件数量也相应增加一倍。
根据向串联电容逐个充电能升压的原理，参考文献，在此提出一种谐振串联型开关电容DC／DC变换器，电路在对谐振电容充电的同时，能以恒流方式向负载放电，可增大工作电流占空比，从而减小谐振峰值电流，降低阻性损耗，提高变换效率。

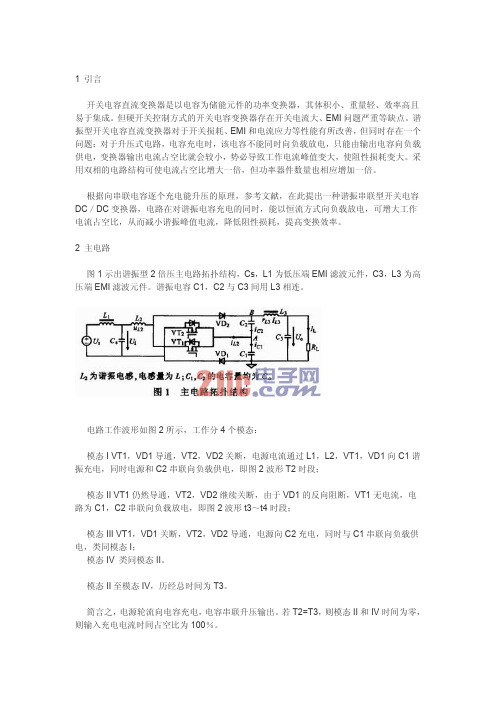

2 主电路图1示出谐振型2倍压主电路拓扑结构，Cs，L1为低压端EMI滤波元件，C3，L3为高压端EMI滤波元件。
谐振电容C1，C2与C3间用L3相连。
电路工作波形如图2所示，工作分4个模态：模态I VT1，VD1导通，VT2，VD2关断，电源电流通过L1，L2，VT1，VD1向C1谐振充电，同时电源和C2串联向负载供电，即图2波形T2时段；模态II VT1仍然导通，VT2，VD2继续关断，由于VD1的反向阻断，VT1无电流，电路为C1，C2串联向负载放电，即图2波形t3～t4时段；模态III VT1，VD1关断，VT2，VD2导通，电源向C2充电，同时与C1串联向负载供电，类同模态I；模态IV 类同模态II。
模态II至模态IV，历经总时间为T3。
简言之，电源轮流向电容充电，电容串联升压输出。
若T2=T3，则模态II和IV时间为零，则输入充电电流时间占空比为100％。
由于谐振型电路工作要基于电路的参数，当电路LC谐振参数确定后，T2通常不能改变。
则调压方式只能是改变模态II和IV的时间，也即调频方式。
当T2=T3时，为开关频率上限fh=1／(2T2)，调节输出电压时，只能在fh上限频率处向下调节。
谐振复位双开关正激变换器CATALOGUE目录•引言•谐振复位双开关正激变换器的工作原理•控制电路与驱动设计•变换器的性能评估•变换器的应用案例与比较•总结与展望引言CATALOGUE 01定义与特性类型与分类谐振复位双开关正激变换器概述工作原理应用领域工作原理和应用领域目的本报告旨在详细介绍谐振复位双开关正激变换器的工作原理、特性、应用领域等方面的内容，为读者提供全面的了解和参考。
结构本报告首先介绍谐振复位双开关正激变换器的概述和工作原理，然后分析其特性、性能优势以及应用领域，最后总结报告内容并展望未来发展趋势。
本报告的目的和结构谐振复位双开关正激变换器的工作原理CATALOGUE02工作模式说明工作模式1在输入电压的正半周，开关管Q1导通，谐振电容Cr与主变压器Tr的原边绕组Lp1谐振，将能量传递到副边，同时给输出电容Co充电，为输出负载提供能量。
工作模式2在输入电压的负半周，开关管Q2导通，谐振电容Cr与主变压器Tr的原边绕组Lp2谐振，同样将能量传递到副边，维持输出电压稳定。
开关管Q1、Q2谐振电容Cr主变压器Tr输出整流二极管D1、D2关键元器件及其功能输入电压波形为正弦波，经过全桥整流后得到脉动的直流电压。
为具有一定死区的互补PWM波，用于控制开关管的导通与关断。
在开关管导通期间，谐振电容电压近似为正弦波；在开关管关断期间，谐振电容通过主变压器原边绕组放电。
在开关管导通期间，原边绕组电流逐渐上升；在开关管关断期间，原边绕组电流通过谐振电容放电回路逐渐减小。
根据负载情况和输出电压要求，副边绕组电压电流波形会有所不同，但总体上呈现稳定的直流特性。
工作波形和电压电流特性开关管驱动波形原边绕组电流波形副边绕组电压电流波形谐振电容电压波形控制电路与驱动设计CATALOGUE03010203调制方式选择控制策略及实现方法软开关技术控制算法设计变换器的性能评估CATALOGUE04评估方法通过对变换器输出波形进行观测和分析，可以判断其工作稳定性和效率。
