25．点阵式LED“0－9”数字显示技术1．实验任务利用8X8点阵显示数字0到9的数字。

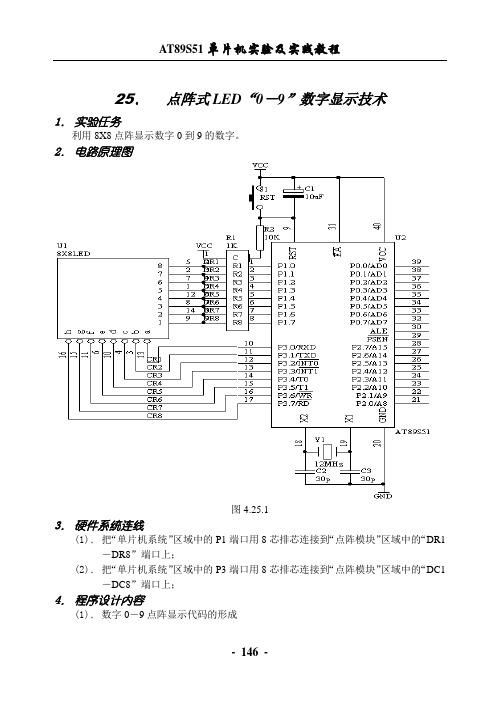

2．电路原理图图4.25.13．硬件系统连线(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；4．程序设计内容(1)．数字0－9点阵显示代码的形成如下图所示，假设显示数字“0”12 3 45 6 7 8●●●●●●●●●●●●●●●●00 00 3E 41 41 41 3E 00因此，形成的列代码为00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。
送显示代码过程如下所示送第一列线代码到P3端口，同时置第一行线为“0”，其它行线为“1”，延时2ms左右，送第二列线代码到P3端口，同时置第二行线为“0”，其它行线为“1”，延时2ms左右，如此下去，直到送完最后一列代码，又从头开始送。
数字“1”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●其显示代码为00H，00H，00H，00H，21H，7FH，01H，00H数字“2”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，27H，45H，45H，45H，39H，00H数字“3”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●00H，00H，22H，49H，49H，49H，36H，00H 数字“4”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●00H，00H，0CH，14H，24H，7FH，04H，00H 数字“5”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，72H，51H，51H，51H，4EH，00H数字“6”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，3EH，49H，49H，49H，26H，00H 数字“7”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●00H，00H，40H，40H，40H，4FH，70H，00H 数字“8”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，36H，49H，49H，49H，36H，00H数字“9”代码建立如下图所示12 3 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，32H，49H，49H，49H，3EH，00H 5．汇编源程序TIM EQU 30HCNTA EQU 31HCNTB EQU 32HORG 00HLJMP STARTORG 0BHLJMP T0XORG 30HSTART: MOV TIM,#00HMOV CNTA,#00HMOV CNTB,#00HMOV TMOD,#01HMOV TH0,#(65536-4000)/256MOV TL0,#(65536-4000) MOD 256SETB TR0SETB ET0SETB EASJMP $T0X:MOV TH0,#(65536-4000)/256MOV TL0,#(65536-4000) MOD 256MOV DPTR,#TABMOV A,CNTAMOVC A,@A+DPTRMOV P3,AMOV DPTR,#DIGITMOV A,CNTBMOV B,#8MUL ABADD A,CNTAMOVC A,@A+DPTRMOV P1,AINC CNTAMOV A,CNTACJNE A,#8,NEXTMOV CNTA,#00HNEXT: INC TIMMOV A,TIMCJNE A,#250,NEXMOV TIM,#00HINC CNTBMOV A,CNTBCJNE A,#10,NEXMOV CNTB,#00HNEX:RETITAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHDIGIT: DB 00H,00H,3EH,41H,41H,41H,3EH,00HDB 00H,00H,00H,00H,21H,7FH,01H,00HDB 00H,00H,27H,45H,45H,45H,39H,00HDB 00H,00H,22H,49H,49H,49H,36H,00HDB 00H,00H,0CH,14H,24H,7FH,04H,00HDB 00H,00H,72H,51H,51H,51H,4EH,00HDB 00H,00H,3EH,49H,49H,49H,26H,00HDB 00H,00H,40H,40H,40H,4FH,70H,00HDB 00H,00H,36H,49H,49H,49H,36H,00HDB 00H,00H,32H,49H,49H,49H,3EH,00HEND6．C语言源程序#include <A T89X52.H>unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code digittab[10][8]={ {0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00}, //0{0x00,0x00,0x00,0x00,0x21,0x7f,0x01,0x00}, //1{0x00,0x00,0x27,0x45,0x45,0x45,0x39,0x00}, //2{0x00,0x00,0x22,0x49,0x49,0x49,0x36,0x00}, //3{0x00,0x00,0x0c,0x14,0x24,0x7f,0x04,0x00}, //4{0x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00}, //5{0x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00}, //6{0x00,0x00,0x40,0x40,0x40,0x4f,0x70,0x00}, //7{0x00,0x00,0x36,0x49,0x49,0x49,0x36,0x00}, //8{0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00} //9};unsigned int timecount;unsigned char cnta;unsigned char cntb;void main(void){TMOD=0x01;TH0=(65536-3000)/256;TL0=(65536-3000)%256; TR0=1;ET0=1;EA=1;while(1){;}}void t0(void) interrupt 1 using 0 {TH0=(65536-3000)/256;TL0=(65536-3000)%256;P3=tab[cnta];P1=digittab[cntb][cnta]; cnta++;if(cnta==8){cnta=0;}timecount++;if(timecount==333){timecount=0;cntb++;if(cntb==10){cntb=0;}}}。
科技创新科技视界Science &Technology Vision科技视界0引言,,[1]。
2016,,“,”。
,[2]。
,,,,“”[3]。
,。
,。
,LED 、LED 、LED ,,。
,LED ,,LED ,。
1思政元素的凝练1.1充分利用显示器的显示功能,传播正能量信息LED ,。
,、,。
1.2归纳现代单片机显示器的发展过程,联系思政理论知识,,LED ,LED ,LED 。
“”,。
2教学设计2.1教学目标(1)。
LED ,。
(2)。
LED 。
(3)。
,,“”。
2.2以爱国主义元素引出课程内容,70,LED “”“”,,LED 。
单片机课程思政教学设计与实践———LED 仝军令司卓印梁斌(中国矿业大学徐海学院,江苏徐州221008)【摘要】充分利用显示器的显示功能,将爱国主义、社会主义核心价值观等信息融入教学内容。
在讲解LED 点阵显示器工作原理的基础上,从历史的角度出发,归纳现代单片机显示器的发展历程,揭示了现代单片机显示器演进过程中的内在联系,引出学生在思政理论课程中所学习的“否定之否定规律”,使学生认识到思政理论知识的普遍指导意义。
达到了专业课与思政理论课“同向同行,形成协调效应”的效果。
【关键词】课程思政;教学设计;单片机;显示器中图分类号:G642文献标识码:ADOI:10.19694/ki.issn2095-2457.2021.11.03※基金项目:中国矿业大学徐海学院“课程思政”示范项目(YA1915)。
作者简介:仝军令（1979—），男，河南唐河人，硕士，讲师，研究方向为机电一体化技术。
高校科技6. All Rights Reserved.科技创新科技视界Science &Technology Vision 科技视界2.3主要内容讲授2.3.1LED LED “——”。
LED ,,,LED 。
,,LED 。
“”LED ,,“”。
2.3.2LED 8×8LED LED 。
led点阵显示原理LED点阵显示原理。
LED点阵是一种常见的显示设备，它由许多小的LED灯组成，可以显示数字、字母、符号等信息。
它在各种电子产品中广泛应用，如电子钟、电子表、电子游戏机等。
那么，LED点阵显示的原理是什么呢？首先，我们来了解一下LED的基本原理。
LED全称为“Light Emitting Diode”，即发光二极管。
它是一种半导体器件，具有正向导通特性，当正向电压施加到LED两端时，电子和空穴在PN结复合，释放出能量，产生光。
LED点阵就是将许多这样的LED灯排列在一起，通过控制不同的LED灯点亮或熄灭，从而显示出所需的图形或文字。
LED点阵的显示原理可以分为两部分，控制和驱动。
首先是控制部分。
LED点阵的控制通常采用行列扫描的方式。
即将LED按行和列的方式排列，通过控制各行和列的电平信号来控制LED的点亮和熄灭。
控制部分通常由微控制器或者专门的LED控制芯片来实现，通过发送相应的控制信号来控制LED点阵的显示。
其次是驱动部分。
LED点阵的驱动通常采用常流驱动的方式。
LED是一种电流驱动的器件，为了保证LED的亮度稳定，需要对LED施加恒定的电流。
因此，在LED点阵的驱动电路中通常会加入恒流源，以保证LED的亮度稳定。
此外，还需要考虑LED的正向电压和功率等参数，来设计合适的驱动电路。
除了控制和驱动，LED点阵的显示原理还涉及到LED的亮度和色彩控制。
LED的亮度可以通过控制LED的通电时间来实现，即通过调节LED的占空比来控制LED的亮度。
而LED的色彩控制则需要使用不同颜色的LED，并通过控制不同颜色LED的点亮组合来实现。
总的来说，LED点阵显示的原理是通过控制和驱动LED点阵中的各个LED灯，来实现所需的图形或文字显示。
控制部分通过行列扫描的方式来控制LED的点亮和熄灭，驱动部分采用常流驱动的方式来保证LED的亮度稳定，同时还需要考虑LED的亮度和色彩控制。
LED点阵显示原理的了解对于电子产品的设计和应用具有重要意义，希望本文能够帮助大家更好地理解LED点阵显示的原理和应用。
目录第一章绪论 (3)第二章方案设计 (4)2.1 方案确定 (4)2.1.1功能要求 (4)2.2.2方案确定 (4)2.2 器件选择 (4)第三章硬件电路设计 (5)3.1 整体模块设计 (5)3.2 单片机最小系统设计 (6)3.2.1晶振电路设计 (6)3.2.2复位电路设计 (6)3.3 驱动电路设计 (8)3.4 LED点阵显示设计 (9)第四章软件电路设计 (12)4.1 软件设计思想 (12)4.2 主程序流程图 (23)第五章系统仿真与调试 (24)5.1 系统仿真 (24)5.2 性能分析 (24)结束语 (24)附录 (26)附录B 源程序 (26)第一章绪论LED是发光二极管LIGHT EMINTTING DIODE的英文缩写，是一种直接能将电能转化为可见光的半导体。
LED点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比拟的。
它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、安全、响应时间短、绿色环保、控制灵活等特点。
随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。
本设计是基于AT89C5151的8×8点阵LED数码字符显示器的设计，LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本文讲述了基于AT89C51单片机8×8 LED数码字符显示器的基本原理、硬件组成与设计，Proteus软件仿真，程序设计等基本环节与相关技术。
LED电子显示屏具有所显内容信息量大，外形美观大方，操作使用方便灵活。
适用于火车，汽车站，码头，金融证券市场，文化中心，信息中心体育设施等公共场所。
该项目广泛涉及了计算机及电子技术中的电源技术，单片机技术，数据通讯技术，显示技术，存储技术，系统软件技术，接口及驱动等技术。
LED点阵显示屏原理与设计设计LED点阵显示屏，首先需要确定所需的显示区域大小和分辨率。
分辨率决定了显示屏能够显示的像素点数量，更高的分辨率意味着更多的像素点和更清晰的显示效果。
然后，根据分辨率确定LED灯的数量和排列方式，常见的有一行一列、两行两列、四行四列等。
每个LED灯由一个二极管组成，二极管具有单向导电性质，只有一个方向上可以传导电流。
通过控制LED灯两个端口的电压，可以控制LED灯的亮度。
正向电压可以使LED灯发光，而反向电压则会使LED灯熄灭。
LED点阵显示屏需要与控制电路连接，控制电路负责接收输入信号和控制LED灯的亮暗。
控制电路通常由一个或多个驱动芯片组成，驱动芯片具有控制LED点阵显示的功能。
通过传输指令和数据，控制电路可以将输入信号转化为LED点阵显示的图像和文字。
在传输图像和文字方面，LED点阵显示屏有两种常见的方式：静态显示和动态显示。
静态显示是指显示图像和文字时，LED点阵同时点亮所有像素点，静态显示效果稳定，但无法实现动画效果。
动态显示是指根据不同的输入信号，控制LED点阵不断地点亮和熄灭像素点，以实现图像和文字的变化和动画效果。
除了基本的显示功能，LED点阵显示屏还可以具备一些其他的特性，例如亮度调节、颜色显示、节能模式等。
亮度调节可以通过控制电路调整LED灯的亮度，以适应不同的环境要求。
颜色显示可以通过控制不同颜色的LED灯的亮暗组合实现。
节能模式可以通过控制LED点阵的亮暗时间来降低功耗。
总之，LED点阵显示屏利用LED灯的发光特性和控制电路的控制功能，可以实现文字、图像和动画的显示。
设计LED点阵显示屏需要确定分辨率和LED灯排列方式，并通过控制电路将输入信号转化为LED点阵显示的图像和文字。
除了基本的显示功能，LED点阵显示屏还可以具备亮度调节、颜色显示和节能模式等特性。
25．点阵式LED“0－9”数字显示技术1．实验任务利用8X8点阵显示数字0到9的数字。
2．电路原理图图4.25.13．硬件系统连线(1>．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；(2>．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；4．程序设计内容(1>．数字0－9点阵显示代码的形成如下图所示，假设显示数字“0”123 45 6 7 8●●●●●●●●●●●●●●●●00 00 3E 41 41 41 3E 00因此，形成的列代码为00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。
送显示代码过程如下所示送第一列线代码到P3端口，同时置第一行线为“0”，其它行线为“1”，延时2ms左右，送第二列线代码到P3端口，同时置第二行线为“0”，其它行线为“1”，延时2 ms左右，如此下去，直到送完最后一列代码，又从头开始送。
数字“1”代码建立如下图所示123 45 6 7 8●●●●●●●●●●其显示代码为00H，00H，00H，00H，21H，7FH，01H，00H数字“2”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，27H，45H，45H，45H，39H，00H 数字“3”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●00H，00H，22H，49H，49H，49H，36H，00H 数字“4”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●00H，00H，0CH，14H，24H，7FH，04H，00H 数字“5”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，72H，51H，51H，51H，4EH，00H 数字“6”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，3EH，49H，49H，49H，26H，00H 数字“7”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●00H，00H，40H，40H，40H，4FH，70H，00H 数字“8”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●00H，00H，36H，49H，49H，49H，36H，00H 数字“9”代码建立如下图所示123 45 6 7 8●●●●●●●●●●●●●●●●●00H，00H，32H，49H，49H，49H，3EH，00H 5．汇编源程序TIM EQU 30HCNTA EQU 31HCNTB EQU 32HORG 00HLJMP STARTORG 0BHLJMP T0XORG 30HSTART: MOV TIM,#00HMOV CNTA,#00HMOV CNTB,#00HMOV TMOD,#01HMOV TH0,#(65536-4000>/256MOV TL0,#(65536-4000> MOD 256SETB TR0SETB ET0SETB EASJMP $T0X:MOV TH0,#(65536-4000>/256MOV TL0,#(65536-4000> MOD 256MOV DPTR,#TABMOV A,CNTAMOVC A,@A+DPTRMOV P3,AMOV DPTR,#DIGITMOV A,CNTBMOV B,#8MUL ABADD A,CNTAMOVC A,@A+DPTRMOV P1,AINC CNTAMOV A,CNTACJNE A,#8,NEXTMOV CNTA,#00HNEXT: INC TIMMOV A,TIMCJNE A,#250,NEXMOV TIM,#00HINC CNTBMOV A,CNTBCJNE A,#10,NEXMOV CNTB,#00HNEX: RETITAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHDIGIT: DB 00H,00H,3EH,41H,41H,41H,3EH,00HDB 00H,00H,00H,00H,21H,7FH,01H,00HDB 00H,00H,27H,45H,45H,45H,39H,00HDB 00H,00H,22H,49H,49H,49H,36H,00HDB 00H,00H,0CH,14H,24H,7FH,04H,00HDB 00H,00H,72H,51H,51H,51H,4EH,00HDB 00H,00H,3EH,49H,49H,49H,26H,00HDB 00H,00H,40H,40H,40H,4FH,70H,00HDB 00H,00H,36H,49H,49H,49H,36H,00HDB 00H,00H,32H,49H,49H,49H,3EH,00HEND6．C语言源程序#include <AT89X52.H>unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}。
综合实践总结报告综合实践名称： EDA技术与实践综合实践地点、时间一．题目功能分析和设计实验的要求有如下三点:1.用16*16点阵的发光二极管显示字符；2.可显示字符为0~9的数字字符与A~F英文字母的大写；3.输入为四位二进制矢量;按照要求可知，LED点阵模块，共由16×16=256个LED发光二极管组成，如何在该点阵模块上显示数字和字母是本实验的关键。
先将要显示的每一幅图像画在一个16×16共256个小方格的矩形框中，再在有笔划下落处的小方格里填上“1”，无笔划处填上“0”，这样就形成了与这个汉字所对应的二进制数据在该矩形框上的分布以数字8为例，点阵分布为：0000000000000000000000000000000000011111111110000001111111111000000110000001100000011000000110000001100000011000000111111111100000011111111110000001100000011000000110000001100000011000000110000001111111111000000111111111100000000000000000000000000000000000考虑到实际物理实验平台上点阵发光二极管的原理，以下为16×16点阵LED外观图，只要其对应的X、Y轴顺向偏压，即可使LED 发亮。
例如如果想使左上角LED点亮，则Y0=1，X0=0即可。
所以我采用行列扫描的方法，用四位二进制数做列选信号（总共16列），如选中第一列，则扫描第一列之中哪些行是高电平（1），哪些行是低电平（0）；为高电平的则点亮，为低电平的不亮。
（列信号都接地）。
如此，列选信号由“0000”变到“1111”时，16列扫描完毕，一个字也就出来了，列选信号重新由“0000”开始扫描。
注意扫描频率必须要足够快，才能保证显示一个数字或字母时所有灯在肉眼看来是同时在闪烁的。
led点阵原理
LED点阵是通过许多微小的灯泡（称为LED）排列在一个密集的点阵矩阵中来显示图像或文字的一种显示技术。
LED点阵通常由多行多列的LED灯组成，每个LED灯都可以独立控制。
LED点阵的原理是利用人眼的视觉暂留效应。
人眼感知到连续的光线时，会产生视觉上的持续亮度效果。
通过控制不同的LED灯点亮和熄灭的时间和顺序，可以在人眼中形成所需的图像或文字。
在LED点阵中，每个LED灯都有两个端子，分别为正极（Anode）和负极（Cathode）。
通常，点阵的行是通过连接所有LED的正极来控制的，而列则是通过连接所有LED的负极来控制的。
为了控制LED点阵显示特定的图像或文字，需要使用一个适当的驱动电路。
驱动电路可以通过模拟或数字控制信号来控制LED点阵的行和列，从而点亮或熄灭特定的LED灯。
通过适当的编码和控制信号，可以实现动态的图像或文字显示效果。
LED点阵具有较低的功耗和较长的寿命，因此在许多应用中得到广泛应用。
它们常见于电子设备、时钟、电子游戏机和广告牌等产品中。
目录第一章绪论 (2)第二章方案设计 (3)2.1 方案确定 (3)2.1.1 功能要求 (3)2.2.2 方案确定 (3)2.2 器件选择 (3)第三章硬件电路设计 (4)3.1 整体模块设计 (4)3.2 单片机最小系统设计 (4)3.2.1 晶振电路设计 (4)3.2.2 复位电路设计 (5)3.3 驱动电路设计 (6)3.4 LED点阵显示设计 (7)第四章软件电路设计 (10)4.1 软件设计思想 (10)4.2 主程序流程图 (13)第五章系统仿真与调试 (14)5.1 系统仿真 (14)5.2 性能分析 (14)结束语 (14)参考文献 (15)致谢 (15)附录 (16)第一章绪论LED是发光二极管LIGHT EMINTTING DIODE的英文缩写，是一种直接能将电能转化为可见光的半导体。
LED点阵是由发光二极管排列组成的显示器件，在日常生活中随处可见，其发光类型属于冷光源，效率及发热量是普通发光器件难以比拟的。
它采用低电压扫描驱动，具有耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、可靠耐用、应用灵活、安全、响应时间短、绿色环保、控制灵活等特点。
随着社会经济的不断进步，人们对LED显示器的认识不断加深，其应用领域越来越广。
本设计是基于AT89C5151的8×8点阵LED数码字符显示器的设计，LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本文讲述了基于AT89C51单片机8×8 LED数码字符显示器的基本原理、硬件组成与设计，Proteus软件仿真，程序设计等基本环节与相关技术。
LED电子显示屏具有所显内容信息量大，外形美观大方，操作使用方便灵活。
适用于火车，汽车站，码头，金融证券市场，文化中心，信息中心体育设施等公共场所。
该项目广泛涉及了计算机及电子技术中的电源技术，单片机技术，数据通讯技术，显示技术，存储技术，系统软件技术，接口及驱动等技术。
点阵LED显示屏工作原理简介摘要：点阵LED显示屏是我们日常生活中常见的一种信息发布平台，在饭店、酒店、机场、车站等地随处可见。
本文就其简介、构成部分及其具体的设计与实现过程，简要介绍一下点阵LED显示屏的工作原理。
关键词：点阵LED显示屏原理一、点阵LED显示屏基本介绍LED电子显示屏是随着计算机及相关的微电子﹑光电子技术的迅猛发展而形成的一种新型信息显示媒体。
它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕，以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点，在短短的十来年中，迅速成长为平板显示的主流产品，在信息显示领域得到了广泛的应用。
LED（Light Emitting Diode）即发光二极管是利用半导体的P-N结电致发光原理制成的一种半导体发光器件。
LED具有亮度高、功耗小、寿命长、工作电压低、易小型化等优点。
近几年来，它得到迅猛的发展和广泛的应用。
从七十年代起，已有人开始用LED做为发光像素研制LED 显示器。
随着微机技术的发展和LED器件的成熟，LED 显示屏也得到迅猛的发展。
目前已研制出多种规格的LED屏，从色彩上讲有单色、多色、全色显示屏，从显示尺寸上讲，LED屏现已做到了数百平方米。
现已形成了一个新兴的高科技产业。
最近，蓝色、纯绿色超高亮发光二极管相继研制成功并已商品化，用LED制成室外”大彩电”已成为现实，它标志着LED显示技术达到了一个新的高度。
LED显示屏是用发光二极管作显示像素而构成的显示屏，受空间限制小，适合于几平方米到几百平方米的屏幕，在此范围内和其它几种屏幕相比有较强优势，可表现文字、图形、图像、动画和视频，能较好地适应各种使用环境。
二、点阵LED显示屏构成要素LED显示屏系统一般由微机、发送控制板、接收控制板、显示屏屏体、稳压电源及金属框架等部分构成。
1、微机。
微机主要用于大屏幕系统的操作和控制，体现在上层软件部分。
用来制作、编辑欲显示的内容，包括文字、图像、表格，并设置各种节目的播放顺序及画面停留时间等。
