海工装备及海洋油气平台基本知识

海洋工程装备资料海洋工程装备是指为开展海洋工程活动所需的各种设备和工具。

它们可以用于勘察与测量、施工与安装、运输与搬运以及维护与检修等环节，为海洋工程的进行提供了必要的支持和保障。

本文将介绍海洋工程装备的分类和常见的应用。

1.勘察和测量装备：包括测深仪、声纳、测量船、遥感器等。

通过测量海底地形、水文条件和海洋环境等，为海洋工程的规划和设计提供数据支持。

2.施工和安装装备：包括各类平台、施工船、起重设备、打桩机等。

用于各类海洋工程的施工与安装，例如海洋油气平台、风电场基础等。

3.运输和搬运装备：包括吊车、货船、拖船等。

用于将各类海洋工程设备和材料从陆地运输至海洋工程现场，以及在海洋中进行搬运作业。

4.维护和检修装备：包括潜水器材、遥控器、无人机等。

用于海洋工程设备的定期维护和检修工作，保障设备的正常运行。

在实际应用中，海洋工程装备具有广泛的应用领域和重要的地位。

以下是其中的一些常见应用：1.海洋油气开发：海洋工程装备在海洋石油和天然气的勘探、开发和生产过程中起着关键的作用。

它们可以用于海洋油气平台的建设、运输管道的铺设以及油气井的施工与维护等。

2.海洋风电场建设：海洋工程装备在海上风电场的建设中也起到了重要的作用。

它们可以用于风电设备的安装与调试、海底电缆的布设与连接以及风电设备的维护与检修等。

3.海洋交通建设：海洋工程装备可以用于海洋港口和码头的建设与维护。

例如，大型起重设备可以用于港口的装卸作业，潜水器材可以用于码头的维修与检修。

4.海底资源开发：海洋工程装备在海底资源的开发方面也有广泛的应用。

例如，潜水器材可以用于海底矿产的勘探与开采，声纳设备可以用于海洋生物资源的调查与评估。

综上所述，海洋工程装备在海洋工程活动中起着重要的作用。

它们能够提供必要的支持和保障，促进海洋工程的顺利进行。

随着科技的不断进步，海洋工程装备的功能和性能也将不断提升，为海洋工程的发展和利用海洋资源提供更好的条件。

一，海洋工程装备海洋工程装备主要指海洋资源（特别是海洋油气资源）勘探、开采、加工、储运、管理、后勤服务等方面的大型工程装备和辅助装备，具有高技术、高投入、高产出、高附加值、高风险的特点，是先进制造、信息、新材料等高新技术的综合体，产业辐射能力强，对国民经济带动作用大。

国际上通常将海洋工程装备分为三大类：海洋油气资源开发装备；其他海洋资源开发装备；海洋浮体结构物。

海洋油气资源开发装备是海洋工程装备的主体，包括各类钻井平台、生产平台、浮式生产储油船、卸油船、起重船、铺管船、海底挖沟埋管船、潜水作业船等。

我国海洋工程装备制造业起步于20世纪七八十年代，实现快速发展是在进入21世纪以后。

随着国内外海洋装备需求的增长，我国海洋工程装备制造业抓住市场高峰期的战略机遇，承接了一批具有较大影响力的订单，实现了快速发展，能力也明显提升。

特别是近几年，我国先后自主设计建造了国内水深最大的近海导管架固定式平台，国内最大、设计最先进的30吨浮式生产储油轮装置FPSO，当代先进自升式钻井平台，具有国际先进水平的3000米深水半潜式平台等一批先进的海洋工程装备。

前海洋油气开发（特别是深水和超深水油气资源勘探开发）已经成为世界油气开采的重点领域，海洋石油开发推动海洋工程装备行业发展。

在一个供大于求的需求经济时代，企业成功的关键就在于，是否能够在需求尚未形成之时就牢牢的锁定并捕捉到它。

那些成功的公司往往都会倾尽毕生的精力及资源搜寻产业的当前需求、潜在需求以及新的需求！随着海洋工程装备行业竞争的不断加剧，大型海工装备企业间并购整合与资本运作日趋频繁，国内优秀的海工装备生产企业愈来愈重视对行业市场的研究，特别是对企业发展环境和客户需求趋势变化的深入研究。

正因为如此，一大批国内优秀的海工装备品牌迅速崛起，逐渐成为海工装备行业中的翘楚。

二，海洋钻井平台概述海洋钻井平台是进行海洋油气开采的主要设备，在实际的应用中，主要是用来支撑和存放巨大的钻机、为钻井人员提供居住地点、对开采的原油进行存储等。

目录•海洋工程装备概述•海洋工程装备主要类型介绍•海洋工程装备关键技术分析•典型海洋工程装备案例介绍海洋工程装备概述分类海洋资源开发装备：如海上石油钻井平台、海洋矿产开采设备等。

海洋科学研究装备：如海洋调查船、深海潜水器等。

海洋工程建设装备：如海底隧道施工设备、海上风电安装船等。

定义：海洋工程装备是指用于海洋资源开发、海洋工程建设和海洋科学研究等各类用途的专用设备。

01产业链上游包括原材料供应商、零部件制造商，如钢铁、特殊合金、机电设备等。

02产业链中游包括海洋工程装备制造商，负责设计、制造和集成装备。

03产业链下游包括运营商、服务商，提供装备租赁、运营、维护等全方位服务。

01发展现状02技术水平不断提升，装备自主设计、制造能力增强。

03产业链日趋完善，上下游企业协同创新能力提高。

海洋工程装备的发展现状和趋势•国际市场竞争力逐渐增强，出口规模扩大。

海洋工程装备的发展现状和趋势01发展趋势02绿色环保：随着环保意识的提高，未来的海洋工程装备将更加注重节能减排和环保设计。

智能化：人工智能、大数据等技术的发展将推动海洋工程装备实现智能化设计、制造和运营。

02国际化合作面对全球海洋市场，企业将加强国际间技术交流和合作，共同推动海洋工程装备技术进步。

深海开发随着陆地资源日益紧张，未来海洋工程装备将更多应用于深海资源开发。

海洋工程装备主要类型介绍海洋油气开发装备钻井平台01用于在海洋环境中进行钻井作业的平台，包括自升式钻井平台和浮式钻井平台。

自升式钻井平台通过桩腿升降，适用于较浅水域；浮式钻井平台则可在深海中作业。

生产平台02用于油气生产的海上平台，包括固定式生产平台和浮式生产平台。

这些平台通常配备有油气处理设施，可将原油和天然气处理成符合输送要求的产品。

储油船03用于海上油气存储的大型船只，可将原油或天然气暂时存储在船上，等待进一步运输和处理。

挖泥船01用于疏浚航道、港口和码头的工程船舶，通过挖掘和输送泥土、砂石等物质，维护水域的通航条件。

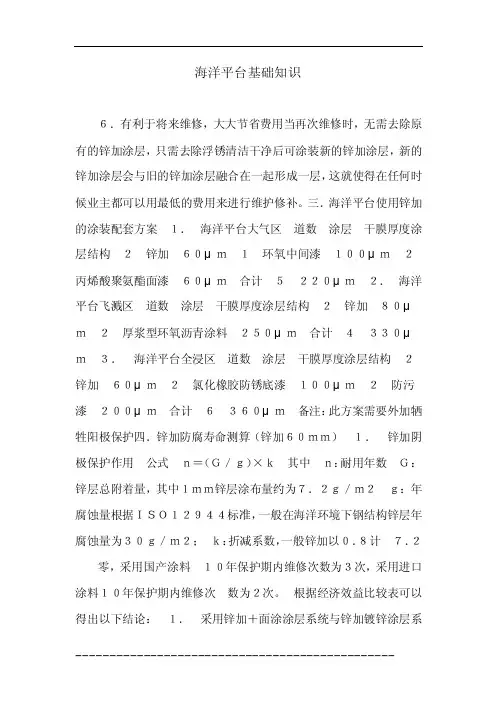

海洋平台基础知识６．有利于将来维修，大大节省费用当再次维修时，无需去除原有的锌加涂层，只需去除浮锈清洁干净后可涂装新的锌加涂层，新的锌加涂层会与旧的锌加涂层融合在一起形成一层，这就使得在任何时候业主都可以用最低的费用来进行维护修补。

三．海洋平台使用锌加的涂装配套方案１．海洋平台大气区道数涂层干膜厚度涂层结构２锌加６０μｍ１环氧中间漆１００μｍ２丙烯酸聚氨酯面漆６０μｍ合计５２２０μｍ２．海洋平台飞溅区道数涂层干膜厚度涂层结构２锌加８０μｍ２厚浆型环氧沥青涂料２５０μｍ合计４３３０μｍ３．海洋平台全浸区道数涂层干膜厚度涂层结构２锌加６０μｍ２氯化橡胶防锈底漆１００μｍ２防污漆２００μｍ合计６３６０μｍ备注：此方案需要外加牺牲阳极保护四．锌加防腐寿命测算（锌加６０ｍｍ）１．锌加阴极保护作用公式ｎ＝（Ｇ／ｇ）×ｋ其中ｎ：耐用年数Ｇ：锌层总附着量，其中１ｍｍ锌层涂布量约为７．２ｇ／ｍ２ｇ：年腐蚀量根据ＩＳＯ１２９４４标准，一般在海洋环境下钢结构锌层年腐蚀量为３０ｇ／ｍ２；ｋ：折减系数，一般锌加以０．８计７．２零，采用国产涂料１０年保护期内维修次数为３次，采用进口涂料１０年保护期内维修次数为２次。

根据经济效益比较表可以得出以下结论：１．采用锌加＋面涂涂层系统与锌加镀锌涂层系统时表面处理要求较低，所以需要表面处理费用比采用有机涂料低１４％左右。

２．采用锌加＋面涂涂层系统的一次性投资额虽然略高于采用国产涂料和采用进口涂料的一次性投资额，但是其综合计价远远低于采用国产涂料和采用进口涂料的综合计价，在头十年使用期要降低６－１５元／ｍ２，１０年后费用节省更多。

３．综上所述，采用采用锌加＋面涂涂层系统进行防腐涂装的一次性投资额是可行的，同时可以给客户带来良好的综合经济效益。

４．此经济效益比较分析便于保守，采用锌加＋面涂涂层系统与锌加镀锌涂层系统的一般保护年限可以达到３０年以上。

５．海洋平台的稳性ｓｔａｂｉｌｉｔｙｏｆｏｆｆｓｈｏｒｅｐｌａｔｆｏｒｍ海洋平台在拖航、下沉或使用过程中抗倾覆和抗滑移的能力。

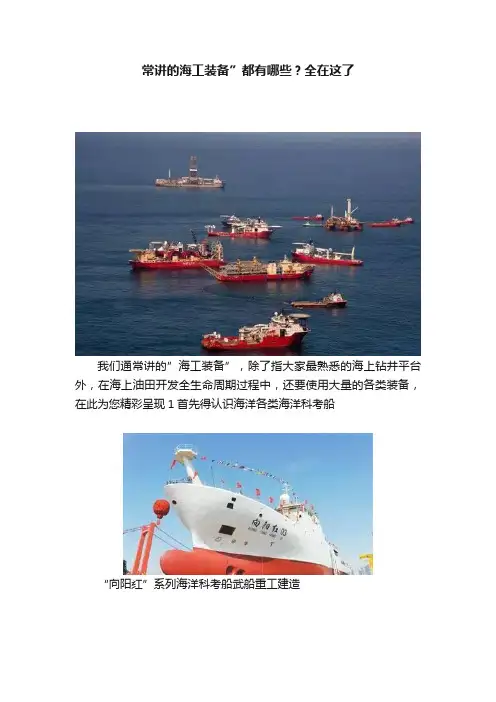

常讲的海工装备”都有哪些？全在这了我们通常讲的”海工装备”，除了指大家最熟悉的海上钻井平台外，在海上油田开发全生命周期过程中，还要使用大量的各类装备，在此为您精彩呈现1首先得认识海洋各类海洋科考船“向阳红”系列海洋科考船武船重工建造“科学三号”海洋科考船武船重工建造“科学号”海洋科考船武船重工建造2哪里有油？主要通过各类地震勘探船找油海洋油气开发是目前人类开发海洋资源最主要的活动，如何在茫茫大海找油呢？1收集二维、三维数据“海洋石油720”上海船厂建造中石化12缆地震勘探船BGP-Prospector上海船厂建造2数据处理分析通过地震勘探船收集到的二维、三维数据，经过专业工具和专业工程师处理分析，就可以描绘出海床底下的储藏模拟图了3钻井才能确定有没有油包括各类固定式和移动式平台/船所有前期勘探分析，必须经过钻井才能确认有没有油气，以及储量大小、油气特质等重要信息对于钻井装备，已在《不同类型海上钻井平台》一文中详细描述，在此不再展开4油田建设进入油田开发，使用的装备最多进入油田开发阶段，钻井还会继续（钻开发井），同时，需要设计建造各类生产平台，以及进行平台安装、水下设备安装、铺管等的工程施工装备1生产平台根据不同水深、不同海况，有导管架平台、重力式平台、顺应塔平台、自升式生产平台、TLP平台、SPAR平台、半潜式生产平台和FPSO/FLNG等1导管架平台荔湾3-1平台亚洲最大的导管架平台2重力式平台3顺应塔平台4自升式生产平台5张力腿TLP平台6Spar平台7半潜式生产平台8FPSO9FLNG2水下设备除了水面的生产平台外，水下是一个丰富的世界，海床安装有井口设备、连接管线，现在已开始将一些水面平台的设备放到水下，并开始规划完全的“水下工厂”水下采油树水下管汇水下基盘水下气体压缩站安装在挪威北海Asgard油气田的海床上水下工厂挪威国家石油公司全水下油气处理工厂示意图863课题：水下连接器海试成功近期，我国在水下设备研发上取得一些突破，如海油研究总院在“脐带缆研发”上已有所突破，“863课题”研制的水下连接器海试成功等3工程施工装备1起重装备20000吨半潜式起重平台正在新加坡Jurong船厂建造14000吨半潜式起重平台日本建造3600吨半潜式起重平台中集来福士建造7500吨起重船蓝鲸号振华重工建造3800吨起重船篮疆号中集业福士建造自升式起重平台（Liftboat）首先在墨西哥湾大量使用自升式风机安装平台在北海大量使用自升式风机安装平台中远船务建造8000吨起重驳振华重工建造5000吨起重驳吉宝南通建造双体起重船（起重能力10000吨）双体起重船（起重能力48000吨）大宇重工建造2铺管/缆装备铺管船S-Lay模式铺管船S-Lay模式半潜式铺管平台S-Lay模式半潜式铺管平台J-Lay模式半潜式铺管平台J-Lay模式3000米深水铺管船中集来福士建造海洋石油201深水铺管船熔盛重工建造柔性铺管船巴西、西非大量使用铺缆船铺海底电缆铺缆船铺海底电缆铺缆船铺海底电缆3海底挖沟装备4打桩装备5MSV/DSV/ROV等特种作业船多功能作业支持船MSVMulti-purpose Support Vessel潜水支持船DSVDiving Support Vessel潜水支持船DSVDiving Support Vesse振华重工DSV近年来，招商重工、振华重工接了一些DSV订单ROV支持船水下机械人收放支持船舶Dredger挖泥挖沟船Dredger挖泥挖沟船吹沙船5储卸运装备将处理过的原油运出去的装备采油平台处理过的原油，可以通过海底管道运出，也可以先储存起来，通过穿梳油轮或油轮运走，这些装备主要有单点系泊、FSO和穿梳油轮6油田生产维护各类修井装备及应急处理装备油田生产过程中，常会发生油井堵塞、设备老化等问题，特别是水下设备、井口的维修，需要用到特殊的修井船或修井平台。

海洋平台基础知识系列　０．　海洋工程是什么？（名词解释）　Ｏｃｅａｎ　ｅｎｇｉｎｅｅｒｉｎｇ　海洋工程，从地理的角度来说，可分为海岸工程、近岸工程（又称离岸工程）和深海工程三大类。

一般来说，位于波浪破碎带一线的工程，为海岸工程；位于大陆架范围内的工程，为近岸工程；位于大陆架以外的工程，为深海工程，但是在通常情况下，这三者之间又有所重叠。

从结构角度来说，海洋工程又可分为固定式建筑物和系留式设施两大类。

固定式建筑物是用桩或者是靠自身重量固定在海底，或是直接坐落在海底；系留式设施是用锚和索链将浮式结构系留在海面上。

它们有的露出水面，有的半露在水中，有的置于海底，还有一种水面移动式结构装置或是大型平台，可以随着作业的需要在海面上自由移动。

　海洋工程是指以开发、利用、保护、恢复海洋资源为目的，并且工程主体位于海岸线向海一侧的新建、改建、扩建工程。

具体包括：围填海、海上堤坝工程，人工岛、海上和海底物资储藏设施、跨海桥梁、海底隧道工程，海底管道、海底电（光）缆工程，海洋矿产资源勘探开发及其附属工程，海上潮汐电站、波浪电站、温差电站等海洋能源开发利用工程，大型海水养殖场、人工鱼礁工程，盐田、海水淡化等海水综合利用工程，海上娱乐及运动、景观开发工程，以及国家海洋主管部门会同国务院环境保护主管部门规定的其他海洋工程。

　１：　海洋平台的类型：　海洋平台：（１）移动式平台：　坐底式平台　自升式平台　钻井船　半潜式平台　张力腿式平台　牵索塔式平台　（２）固定式平台：导管架式平台　重力式平台固定平台又可以分为桩式海上固定平台、重力式海上固定平台、自升式海上固定平台　导管架型平台：在软土地基上应用较多的一种桩基平台。

由上部结构（即平台甲板）和基础结构组成。

上部结构一般由上下层平台甲板和层间桁架或立柱构成。

甲板上布置成套钻采装置及辅助工具、动力装置、泥浆循环净化设备、人员的工作、生活设施和直升飞机升降台等。

平台甲板的尺寸由使用工艺确定。
