沪科版初中物理九年级下册11发电机、话筒PPT课件
课前导入发电机知识讲解一、发电机的原理和构造定子(不转动部分)转子(转动的部分)1.原理：电磁感应现象2.构造：3.能量转化：机械能电能线圈中没有电流线圈中有电流，外部电流方向为B 到A 线圈中没有电流线圈中有电流，外部电流方向为A 到B（一）（二）（三）（四）二、交流电周期性改变方向和大小的电流。
1.定义：3.频率：2.周期:完成一个周期性变化所用的时间。
符号: T 单位:秒 (s)交流电在1s 内完成周期性变化的次数。
符号: f 单位:赫兹(Hz)T =1/f f =1/T 市电: T =0.02s f =50Hz 1秒内方向将改变100次三、交流电和直流电的区别1.本质区别：2.直观区别:交流电有频率的变化，而直流电没有交流电的方向呈周期性变化，而直流电的方向不变四、动圈式话筒的构造和原理①声波②金属膜片振动③线圈振动④在永磁体的磁场里振动从而产生感应电流⑤感应电流的大小和方向都变化⑥信号电流经扩音器放大后传给扬声器电信号声信号拓展应用1.如图为发电机的工作原理图，下列说法中正确的是（ ）A．发电机的工作原理是电磁感应现象B．发电机的工作原理是通电导体在磁场中受力的作用C．线圈在转动过程中，感应电流的方向不变D．发电机工作时把电能转化成机械能A2.物理知识广泛应用于生活和生产实际。
如图所示各器具中，与C发电机工作原理相同的是（ ）A.动圈式扬声器B.电磁起重机C.动圈式话筒D.电磁继电器归纳总结发电机动圈式话筒。

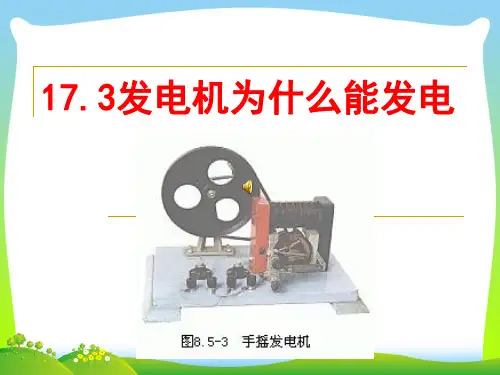

202X粤教沪科版九年级下册课件：17.3发电机为什么能发电(共39张PPT)
17.3发电机为什么能发电
城市夜景
电饭煲
电磁起重机
车间一角
所有的电能都来自发电厂， 它们都离不开发电机。

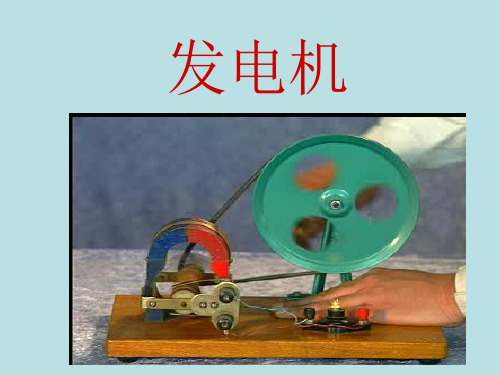

认识发电机
•用导线将电池、小灯泡、电流表、开关连接
成闭合电路.
•把手摇发电机、小灯泡接入电路. 转动手柄
使线圈在磁场里转动，小灯泡发光，说明电路 中有电流通过小灯泡.
➢电磁感应现象的主要应用是发电机
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fam ous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
在微型电扇的插头处接一只电流表，用手旋 转叶片，我们可以发现什么？
练习
1、
2、
习题
3、
4、
13．（2014•眉山市）到银行存取款时，工作人员将银行卡在刷卡器
上滑动是将机械运动转化为电流信号的过程，从而通过计算机实现交 易。该过程的原理与下列设备的工作原理相同的是（ B） A．发电机 B．电动机 C．电磁炉 D．太阳能电池
感应电流方向与导体切割磁感线运动方向和 磁场方向有关。
1、只改变导体切割磁感线运动方向，感应电 流方向改变了。
2、只改变磁场方向，感应电流方向改变了。
3、同时改变导体切割磁感线运动方向和磁场 方向，感应电流方向不变。
城市夜景
电饭煲
电磁起重机
车间一角
所有的电能都来自发电厂， 它们都离不开发电机。

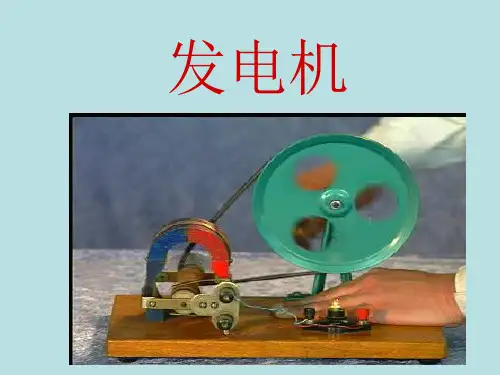

认识发电机
•用导线将电池、小灯泡、电流表、开关连接
成闭合电路.
•把手摇发电机、小灯泡接入电路. 转动手柄
使线圈在磁场里转动，小灯泡发光，说明电路 中有电流通过小灯泡.
➢电磁感应现象的主要应用是发电机
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fam ous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
在微型电扇的插头处接一只电流表，用手旋 转叶片，我们可以发现什么？
练习
1、
2、
习题
3、
4、
13．（2014•眉山市）到银行存取款时，工作人员将银行卡在刷卡器
上滑动是将机械运动转化为电流信号的过程，从而通过计算机实现交 易。该过程的原理与下列设备的工作原理相同的是（ B） A．发电机 B．电动机 C．电磁炉 D．太阳能电池
感应电流方向与导体切割磁感线运动方向和 磁场方向有关。
1、只改变导体切割磁感线运动方向，感应电 流方向改变了。
2、只改变磁场方向，感应电流方向改变了。
3、同时改变导体切割磁感线运动方向和磁场 方向，感应电流方向不变。
发电机工作原理ppt课件
发电机是汽车用电设备的主要电源。在汽车正 常运行期间，发电机向除起动机之外的其它用电设 备供电，并向蓄电池充电。
汽车上所用的发电机大多为三相交流发电机。
汽车上采用硅整流交 流发电机，它以硅二极管 为整流器，将交流电转变 成直流电。具有结构简单、 体积小、重量轻、功率高、 工作可靠、寿命长、维修 方便等特点。
① 起动发动机，并使其在2000rpm的转速下 运转；
② 打开大前灯，给发电机加上一定的负载； ③ 将数字万用表并接于蓄电池的正负极两端， 读取交流电压值。如果电压≤0.4V，说明发电机的 整流器工作正常；如果电压＞ 0.5V，说明发电机 的整流器存电压降的测试，主要用来判断发电机与蓄电池之间的 连线是否良好。具体方法如下：
第二章交流发电机及调节器主要内容?交流发电机的构造?交流发电机的工作原理?交流发电机的工作特性?交流发电机的调节器?交流发电机的使用与维护?发电机与充电系统的测试?充电系统的常见故障发电机是汽车用电设备的主要电源
第二章、交流发电机及调节器
主要内容
交流发电机的构造 交流发电机的工作原理 交流发电机的工作特性 交流发电机的调节器 交流发电机的使用与维护 发电机与充电系统的测试 充电系统的常见故障
① 起动发动机，并使其在2000rpm的转速下运转； ② 打开大前灯，给发电机加上一定的负载； ③ 用数字万用表的直流电压档测量发电机的输出端与 蓄电池的正极端之间的电压降（如图所示），正常电压值 为≤0.4V。如果超过0.4V，说明导线连接点的电阻大。
④用数字万用表的直流电压档测量发电机的 外壳与蓄电池的负极端之间的电压降（如图所 示），正常电压值为≤0.3V。如果超过0.3V，说明 导线连接松动，连接点的电阻大。
触不良等。 ② 发电机故障。如转子或定子绕组层间短路、
九年级物理下册教学课件《发电机》
第5节 磁生电 第2课时 发电机
R·九年级下册
课前自学准备 课标要求
学习目标 1. 知道发电机的原理是电磁感应现象，能说
出发电机为什么能发电。 2. 初步了解发电机的构造、工作过程，知道
发电机发电过程是能量转化的过程。 3. 知道什么是交流电，我国使用的交流电的
主要参数，能把交流电和直流电区分开来。
外力对发电 机做功
发电机
电能
用电器
光能、热能、机 械能、化学能等
3. 电池产生的电流方向不变，称为直流。观察手 摇发电机灯泡的发光与手电筒灯泡的发光，能看
出它们有什么不同吗? 解答：手电筒灯泡的亮度比较稳定，手பைடு நூலகம்发电机 灯泡一闪一闪地发光，发出的是交流电。
4. 当你唱卡拉OK时，要用到话筒（麦克风）。 话筒的种类很多，下图是动圈式话筒构造示意图。
（3）发电机发电的过程是其他形式能转化为 电能的过程。
动力机：水轮机、汽轮机（核电站）、内燃 机、蒸汽轮机（火力发电站）等
化学能、动能
电能
发电机和电动机的区别
原理
电动机
通电线圈在磁场中 受力转动
发电机 电磁感应现象
能量的转化 电能转化为机械能 机械能转化为电能
线圈转动原因
通电线圈受磁力作 线圈在外力作用下
课前自学准备 预习检测
1．发电机原理： 电磁感应 现象。 2．交流电和直流电：周期性变化 方向和大小 的
电流叫做交流电，直流电的方向 不改变 。 3. 发电机工作时的能量转化情况： 机械 能转化
为电能。 4. 交流发电机由 转子（转动部分）和 定子 （固
定部分）两部分组成。 5. 动圈式话筒：利用 电磁感应 原理，将声信号
无D. 风若吹用时图，2所线示圈风能车持模续型转×替动换图1中风车，则有风
R·九年级下册
课前自学准备 课标要求
学习目标 1. 知道发电机的原理是电磁感应现象，能说
出发电机为什么能发电。 2. 初步了解发电机的构造、工作过程，知道
发电机发电过程是能量转化的过程。 3. 知道什么是交流电，我国使用的交流电的
主要参数，能把交流电和直流电区分开来。
外力对发电 机做功
发电机
电能
用电器
光能、热能、机 械能、化学能等
3. 电池产生的电流方向不变，称为直流。观察手 摇发电机灯泡的发光与手电筒灯泡的发光，能看
出它们有什么不同吗? 解答：手电筒灯泡的亮度比较稳定，手பைடு நூலகம்发电机 灯泡一闪一闪地发光，发出的是交流电。
4. 当你唱卡拉OK时，要用到话筒（麦克风）。 话筒的种类很多，下图是动圈式话筒构造示意图。
（3）发电机发电的过程是其他形式能转化为 电能的过程。
动力机：水轮机、汽轮机（核电站）、内燃 机、蒸汽轮机（火力发电站）等
化学能、动能
电能
发电机和电动机的区别
原理
电动机
通电线圈在磁场中 受力转动
发电机 电磁感应现象
能量的转化 电能转化为机械能 机械能转化为电能
线圈转动原因
通电线圈受磁力作 线圈在外力作用下
课前自学准备 预习检测
1．发电机原理： 电磁感应 现象。 2．交流电和直流电：周期性变化 方向和大小 的
电流叫做交流电，直流电的方向 不改变 。 3. 发电机工作时的能量转化情况： 机械 能转化
为电能。 4. 交流发电机由 转子（转动部分）和 定子 （固
定部分）两部分组成。 5. 动圈式话筒：利用 电磁感应 原理，将声信号
无D. 风若吹用时图，2所线示圈风能车持模续型转×替动换图1中风车，则有风
初中物理电学发电机原理ppt课件
甲
乙
2、下图是________的示意图,两个半 环叫______,它的作用是___________ .
N
S
3、图（甲）所示实验，当开关闭合 后，磁场中的导体AB就运动起来，此 实验说明_______；根据这原理可以制 成_______ 。依据图（乙）所揭示的实 验原理可以制成__________。
4、下列关于电和磁的知识中正确的是 （D ）
A、导体在磁场中运动时一定会有感应 电流产生 B、通电导线置于磁场中就会运动
C、法拉第发现了电流的磁效应 D、法拉第发现了电磁感应现象并发明 了发电机
3、卸下家用电扇的插头后，将两根导线分别与 灵敏电流计连接起来，用手转动风扇叶子。你会 看到什么现象？这说明什么问题？
镰刀收割麦子
闭合电路的部分导体在磁场中
次序 实验条件 静止 沿磁感线往复运动 垂直磁感线往复运动 指针是否偏转 不偏转
1 2 3
不偏转
偏转
结论:闭合电路的部分导体在磁场中 切割磁感线运动时,导体中产生电流 ---电磁感应现象
电磁感应
由于导体在磁场中运动而产生电流的现 象，叫做电磁感应，产生的电流叫感应 电流
奥斯特
“电生磁”
法拉第
“磁生电”
世界第一台发电机
蹄形磁铁
灯泡
小磁针
+
G
_
灵敏电流计
电流表
线圈
导线
磁生电
闭合电路的部分导体在磁场中
次序 实运动 指针是否偏转 不偏转
1 2 3
不偏转
偏转
结论:闭合电路的部分导体在磁场中 切割磁感线运动时,导体中产生电流 ---电磁感应现象
收 获 平 台 ：
受力转动 ，利用这一原理 7、通电线圈在磁场中会_________ 电动机 。 工作的是________ 一部分 8、闭合电路的__ ___导体在磁场里做 切割磁感线 ___ _____ 电磁感应现象 。 时,导体中就会产生电流，这种现象叫_____________ 发电机 。 利用这一原理发明了________
初中物理九年级下册《16.5电磁感应 发电机》PPT课件 (1)
电能来 源广泛
采用高压输电，减少电能在输电线上的损失
电能便 于输送
小结
应用： 发电机
交流电：电流大小、方向随 时间周期性变化
能量转化：机械能→电能和 内能
第十六章 电磁转换
五、电磁感应 发电机 第二课时
复习知识
（ 闭合 ）电路的（ 一部分 ）导
体时，在电磁路场中中就做会（产切生割（磁磁感场感线方应运向电动流
） ）。
感应导电体流运的动方的向方与向（
）和（）有关。一、发电机1、利用电磁感应的原理制成 2、发电机主要由转子和定子组成
活动16.11 观察手摇发电机发电
1）摇动手柄时，你观察到什么现象？这说明什么问题？ 2）将小灯泡换成小量程电流表，缓缓地摇动手柄，你
发现了什么现象？说明了什么问题？
不同种类发电机的工作原理
3、我国生产的交流电，频率为 50Hz（即1s内线圈转动50圈），周 期4、为发0.电02机s；发电电流过方程向中改，变把1机00械次能。 转化为电能。
初中物理《发电机》(共25张)ppt
思考：如果是线圈在磁场中转动，又会怎样？
二、交流电的产生
1、交流电：周期性改变方向的电流
2、交流电的周期和频率：
（1）交流电完成一次周期性变化需要的时间，叫交流电的周期
（2）1秒内交流电完成周期性变化的次数叫交流电的频率
（3）周期和频率互为倒数
（4）我国交流电的周期 秒，频率是 赫兹
闭合开关，让ab导体在磁场 里静止 电流，让其在磁 场里上下运动 电流， 在磁场左右运动或倾斜一定角度运动， 电流；断开开关，ab运动 电流。
没
没
有
没
结论：
要产生感应电流，电路必须闭合；导体在磁场中必须做切割磁感线的运动
如图所示，当开关闭合后，灵敏电流表G指针会发生偏转的是导线（ ） A、向上运动 B、向下运动 C、向左运动 D、向里运动 D
高电压、弱电流
l. 组成：（1）定子：线圈 转子：电磁铁
01
☞
02
动力机：水轮机、汽轮机、内燃机、蒸汽轮机等。
03
☞
04
实际使用的交流发电机
（用导线远距离输送。） 在我们生活中发电站是否建在用户的周围？发电站供应的电流如何输送到我们家中呢？
减小输电电流
加粗导线以减小电阻 导线那么长，导线的电阻就不能忽略，由于电流的热效应导线要损耗电能，造成资源浪费。有没有办法将这种热能损耗减小到最低呢?
若发电机的输出电压为U，输出电流为I，则输出功率P=______，所以要减小输电电流，在输送功率一定的条件下，必须提高______，因此远距离输电时必须采用______。
二、填充题
如图1所示，可以使电流表指针发生偏转的情况是[ ] 开关S断开，导线ab竖直向下运动 开关S闭合，导线ab竖直向上运动 开关S断开，导线ab从纸里向纸外运动 开关S闭合，导线ab从纸外向纸里运动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这一过程中，_____能转化为_____能。
5．感应电流的方向与__方向有关，还与__的方向有关
6．若发电机的输出电压为U，输出电流为I，则输出功
率P=______，所以要减小输电电流，在输送功率一定的
条件下，必须提高______，因此远距离输电时必须采用
______。
.
如图1所示，可以使电流表指针发生偏转 的情况是[ ] A．开关S断开，导线ab竖直向下运动 B．开关S闭合，导线ab竖直向上运动 C．开关S断开，导线ab从纸里向纸外运动 D．开关S闭合，导线ab从纸外向纸里运 动
l. 组成：（1）定子：线圈 ☞ （2）转子：电磁铁
2. 动力机：水轮机、汽轮机、 内燃机、蒸汽轮机等。 ☞
.
.
在我们生活中发电站是否建在用户的 周围？发电站供应的电流如何输送到我 们家中呢？（用导线远距离输送。）
导线那么长，导线的电阻就不能忽略， 由于电流的热效应导线要损耗电能，造 成资源浪费。有没有办法将这种热能损 耗减小到最低呢? （1）减小输电电流 （2）加粗导线以减小电阻
切割磁感运动时 现象：电流表指针偏转 结论： 电路中有电流
.
第六节 发电机
（3）当导体在磁场中沿磁感线方向上、下运动，不切割磁感线 现象：电流表指针不偏转 结论：电路中无电流 说明： 1、闭合电路的一部分导体在磁场里做切割磁感线运动时，导体 中会产生电流，这种现象叫电磁感应现象。 2、产生的电流叫感应电流 闭合电路 3、产生感应电流的条件： 切割磁感线
第六节 发电机
复习： 1、通电导体周围存在着
的作用，受力方向与
；通电导体在磁场中会受到
和
有关。
2、电动机的原理：
。
3、电动机工作时能量转化：
。
思考：
奥斯特发现了电可以产生磁，那么是否可以利用磁产生电呢？
.
第六节 发电机
一、电磁感应 观察实验： （1）当导体不动时 现象：电流表指针不偏转 结论： 电路中无电流 （2）当导体在磁场中垂直于磁感线方向向左、向右作
[ 解 ]当用220kV电压输电时，线路中的电流
.
图2是研究感应电流的方向与哪些因素 有关的实验示意图。比较甲、乙两图可 以得出____结论；比较甲、丙两图可以得 出______结论。
.
一座水电站输送的电功率是4800kw，输电线 电压是220kV，若输电线总电阻为0.5Ω，那么 输电线路损失的电功率是多少？如果改用10kV 的电压输电，输电线路上损失的电功率是多少？
2．导体在磁场中作切割磁感应线运动，一定有______
。不一定有______产生。若电路是闭合的，则一定也有
______。
3．丹麦物理学家_____首先发现了电流能产生磁场，
而英国物理学家_____则发现了磁场能产生电流。
4．闭合电路中的一部分导体在_____中做_____的运动
时，导体中产生_____电流，这种现象叫做_____现象，在
.
第六节 发电机
4、在电磁感应现象中能量的转化： 机械能转化为电能 如果断开电路，导体仍做切割磁感线运动 现象：电流表指针不偏转
结论：电路中无电流 但导体两端有感应电压 5、感应电压：做切割磁感线的导体两端存在感应电压
.
6.感应电流的方向跟导体运动 方向和磁感应线方向有关
用右手定则来判断
.
右 手 定 则
.
2、下列所述导体运动，能产生感应电流
的是
（D ）
A、闭合电路在磁场中切割磁感应线运动； B、一段导体在磁场里作切割磁感线运动； C、闭合电路的一部分导体在磁场里运动； D、闭合电路的一部分导体在磁场中作切 割磁感应线运动；
.
3、不闭合电路的一段导体在磁场里作切割
磁感应线运动。则：
（A ）
A、导体中会产生感应电压；无感应电流；
.
小结：
一、电磁感应现象：
二、若电路不闭合，无感应电流， 但导体两端有感应电压。
三、感应电流的方向跟导体运动方向 和磁感应线方向有关 四、机械能转化为电能
.
练习： 1、闭合电路的一部分导体在磁场中作
切割磁感应线运动 时，导体中就会
产生感应电流。感应电流的方向跟
磁场 的方向和 导体运动 的方
向有关。
每秒钟改变方向100 次 .
三、交流电发电机
主要构造
定子（不动部分） 转子（运转部分）
小型发电机
大型发电机
定子：磁铁
定子：线圈
转子：线圈
转子：磁铁
思考：新安江水电站发出电如何输送到杭州、上海等远处呢？
四、电能的输送
为了减少输电线上电能的损失，远距离输电常采用 高电压、弱电流 方式输电。
.
实际使用的交流发电机
结论：
.
+
G
_
要产生感应电流， 电路必须闭合； 导体在磁场中必 须做切割磁感线 的运动
如图所示，当开关闭合后，灵敏电流表G 指针会发生偏转的是导线（ D ）
A、向上运动 B、向下运动 C、向左运动 D、向里运动
.
思考：如果是线圈在磁场中转动，又会怎样？
二、交流电的产生 1、交流电：周期性改变方向的电流 2、交流电的周期和频率： （1）交流电完成一次周期性变化需要的时间，叫交流电的周期 （2）1秒内交流电完成周期性变化的次数叫交流电的频率 （3）周期和频率互为倒数 （4）我国交流电的周期 0.0产生感应电流；无感应电压；
C、导体中不会产生感应电压和感应电流； D 、导体中既有感应电压又有感应电流。
.
1、研究电磁感应现象的实验
闭合开关，让ab导体 b
在磁场 里静止 没 电流，让其在磁
场里上下运动 没 电流，
在磁场左右运动或倾
斜一定角度运动，有电 a
流；断开开关，ab运 动 没 电流。
运动时，导体中就有感生电流。 ( ) 2．交流发电机、直流发电机发电
时，线圈内的电流方向都在作周期性变 化。 ( )
3．发电机的线圈都是绕在转子上 的。 ( )
4．一条磁铁从闭合线圈内部穿过 ，线圈中会产生瞬时感生电流。 ( )
.
二、填充题
1．产生感生电流的条件是：电路______，一部分导线
作______。
.
但是发电机的发电功率是一定，,如 葛洲坝水电站有27l.5万千瓦，如何 在减小电流的同时保证输电功率?
