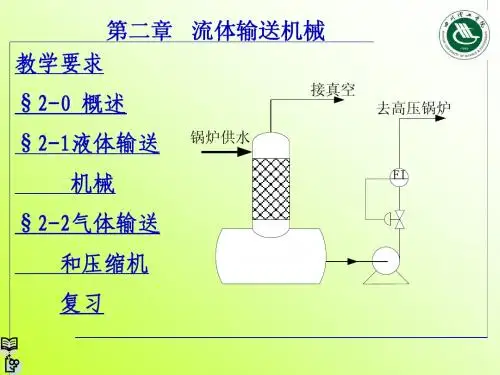

第二章流体输送设备（Fluid-moving Machinery）第一节概述如果要将流体从一个地方输送到另一个地方或者将流体从低位能向高位能处输送，就必须采用为流体提供能量的输送设备。
泵——用于液体输送输送设备风机——用于气体输送本章主要介绍常用输送设备的工作原理和特性，以便恰当地选择和使用这些流体输送设备。
第二节液体输送设备—泵（Pumps）泵离心泵——生产中应用最为广泛，着重介绍。
往复泵旋转泵漩涡泵§ 2.1.1 离心泵（Centrifugal Pumps）一．离心泵的工作原理及主要部件1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。
启动前，须灌液，即向壳体内灌满被输送的液体。
启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s。
液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。
液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。
当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。
由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。
气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。
通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。
《第二章流体输送机械》习题解答1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。
当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。
试证明：①液面为旋转抛物面。
②。
③液相内某一点（r，z）的压强。
式中ρ为液体密度。
解题给条件下回旋液相内满足的一般式为（常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P故回旋液体种，一般式为①液面为P=P的等压面，为旋转抛物面②又即：h=∴H=2h③某一点（r,Z）的压强P:2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面和顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点和最低点的液体压强各为多少？解取圆柱坐标如图，当Z=0,r=0,P=P0,∴C=P故回旋液体种，一般式为B点：Z=0,r=R=0.1m,C点:Z=-0.4m,r=0.1m,3）以碱液吸收混合器中的CO2的流程如附图所示。
已知：塔顶压强为0.45at （表压），碱液槽液面和塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。
试求：①输送每千克质量碱液所需轴功，J/kg。
②输送碱液所需有效功率，W。
解①,查得∴②4）在离心泵性能测定试验中，以2 泵汲入口处真空度为220mmHg，以孔板流量计及U形压差计测流量，孔板的孔径为35mm，采用汞为指示液，压差计读数，孔流系数，测得轴功率为1.92kW，已知泵的进、出口截面间的垂直高度差为0.2m。
求泵的效率η。
解5）IS65-40-200型离心泵在时的“扬程～流量”数据如下：V m3/h 7.5 12.5 15 m 13.2 12.5 11.8 He用该泵将低位槽的水输至高位槽。
输水管终端高于高位槽水面。
已知低位槽水面和输水管终端的垂直高度差为4.0m，管长80m（包括局部阻力的当量管长），输水管内径40mm，摩擦系数。
第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C 6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B 7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压）压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱，有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱转速/m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
第二章 流体输送设备【例2－1】 离心泵特性曲线的测定附图为测定离心泵特性曲线的实验装置，实验中已测出如下一组数据：泵进口处真空表读数p 1=×104Pa(真空度) 泵出口处压强表读数p 2=×105Pa(表压) 泵的流量Q =×10－3m 3/s 功率表测得电动机所消耗功率为 吸入管直径d 1=80mm 压出管直径d 2=60mm 两测压点间垂直距离Z 2－Z 1=泵由电动机直接带动，传动效率可视为1，电动机的效率为 实验介质为20℃的清水试计算在此流量下泵的压头H 、轴功率N 和效率η。
解：（1）泵的压头 在真空表及压强表所在截面1－1与2－2间列柏努利方程：=+++H gu g p Z 22111ρf H g u g p Z +++22222ρ式中 Z 2－Z 1=p 1=－×104Pa （表压） p 2=×105Pa （表压）u 1=()m/s 49.208.0105.12442321=⨯⨯⨯=-ππd Q u 2=()m/s 42.406.0105.12442322=⨯⨯⨯=-ππd Q 两测压口间的管路很短，其间阻力损失可忽略不计，故H =+()()81.9249.242.481.910001067.21055.22245⨯-+⨯⨯+⨯ =（2）泵的轴功率 功率表测得功率为电动机的输入功率，电动机本身消耗一部分功率，其效率为，于是电动机的输出功率（等于泵的轴功率）为：N =×=（3）泵的效率===Ng QH N N e ρη100077.581.9100088.29105.123⨯⨯⨯⨯⨯- =63.077.566.3=在实验中，如果改变出口阀门的开度，测出不同流量下的有关数据，计算出相应的H 、N 和η值，并将这些数据绘于坐标纸上，即得该泵在固定转速下的特性曲线。
【例2－2】 将20℃的清水从贮水池送至水塔，已知塔内水面高于贮水池水面13m 。
第二章 流体输送机械(1)启动离心泵之前为什么要灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？答：防止气缚的发生；泵不启动可能是电路问题或是泵本身已损坏。
(2)为什么离心泵启动时要关闭出口阀门？答：避免电机过载。
因为电机的输出功率等于泵的轴功率P 。
依照离心泵特征曲线，当Q=0时P 最小，电机的输出 功率也最小，不容易被烧坏。
(3) 为什么调节离心泵的出口阀门可调节其流量？这种调节流量方法有哪些优缺点?还有其它方法调节泵的流量？答：调剂出口阀门开度，现实上是改变管路特征曲线，改变泵的工作点，可以调节其流量。
这种调节流量方法是 便利、快捷、流量可以延续转变，缺点是阀门关小时，增大局部阻力，多耗损一部分能量、不很经济。
也能够改 变泵的转速、削减叶轮直径，生产上很少采取。
还可以用双泵并联操作。
(4)为什么停泵时，要先关闭出口阀，再关闭进口阀？答：使泵体中的水不被抽空，也起到保护泵进口处底阀。
(5)离心泵的特征曲线是不是与连结的管路系统有关？答：离心泵的特征曲线与管路无关。
当离心泵安装在特定的管路系统中工作时，现实的工作压头和流量不但与离 心泵自己的性能有关，还与管路的特性有关(6) 为什么流量越大，进口处真空表的读数越大，而出口处压强表的读数越小？答：流量越大，需要鞭策力即水池面上的大气压强与泵进口处真空度之间的压强差就越大。
大气压不变，进口处 强压就理当越小，而真空度越大，离心泵的轴功率P 是固定的.P=电机输出功率=电机输入功率×电机效率，而轴 功 率P 又为： ，当P=恒量， Q 与H 之间关系为：Q ↑H ↓而而H ↓P ↓所以流量增大，出口处压强表的读数变小。
(7) 离心泵铭牌上标的参数是什么前提下的参数？在一定转速下测定离心泵的性能参数及特性曲线有何现实意义？为 什么要在一定转速前提下测量？答：离心泵铭牌上标出的性能参数是指该泵运行时效率最高点的性能参数。
因为依照以上比例定律，转速对Q 、H 、 P 均有影响。
第二章流体输送机械离心泵特性【2・1】某离心泵用15*的水进行性能实验，水的体积流量为540m3/h,泵出口压力表读数为350kPa,泵入口真空表读数为30kPa o若压力表与真空表测压截面间的垂直距离为350mm,吸入管与压出管内径分别为350mm及310mm,试求泵的扬程。
解水在15°C时^=995. 7kg/m\ 流墩务= 540n?/h压力表pM = 350kPa<真空表p v = — 30kPa （表压）压力表与真空表测压点垂宜距离h Q =0. 35m计管径d\ =0. 35m, d z =0. 31m管血估弘/3600 540/3600 =皿；流速“1 =----- = ------------ = 1. 56 m/s乎d：~X（0. 35）24 4…（就= 】.56X（劇 = 1・99 m/s扬程H=/iu +如二匕+述严pg2g_c ?£- . 350X103-（-30X103） . （1. 99严一（1. 56）2 99T7X9?*8l十2X9.81=0. 35 + 38. 9 + 0. 076 = 39. 3 m 水柱12-2］原来用于输送水的离心泵现改为输送密度为1400kg/m3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：（1）泵的压头（扬程）有无变化：（2）若在泵出口装一压力表，其读数有无变化；（3）泵的轴功率有无变化。
解（1）液体密度增大，离心泵的压头（扬程）不变。
（见教材）（2）液体密度增大，则出口压力表读数将增大。
（3）液体密度p增大，则轴功率卩=也晋旦将增大。
【2-3】某台离心泵在转速为1450r/min时，水的流量为18m3/h,扬程为20m （H2O）o 试求：（1）泵的有效功率，水的密度为1000kg/m3；（2）若将泵的转速调节到1250r/min 时，泵的流册与扬程将变为多少？解（1）已知<?v=18m3/h, H = 20m 水柱，p=1000kg/m31 o有效功率Pc = X 1000X 9. 81 X20-981 W2324（2）转速 幽=1450r/min 时流量g 门=18n?/h,扬程耳=20mH?0柱 转速肥=1250r/min流量g 尸=如竺=18 X 等洱=15・5 m 3/h* V1 n } 14o0 扬程 =（签「= 20x （醫）2 = 14. 9m 1仏（）柱管路特性曲线、工作点、等效率方程【27】 在一化工生产车间，要求用离心泵将冷却水由贮水池经换热器送到另一敞口崗位槽.如习题2-4附图所示。
