Hypermesh常见问题及解决方案
HYPERMESH的使用过程中，有些网友会出现一些问题，本文做如下总结了：类型一：设置问题
1、工具栏变了；
2、材料参数无法激活；
3、Hypermesh中模型树中component的颜色与实际模型颜色不一致；
该项解决办法可以为：在菜单preferences-lighting的选项卡里面设成none。
4、每次打开一个命令总会用一个错误弹窗出来；
5、快捷键问题；
★解决上述问题通用的办法：
删除我的文档里面的command.cmf文件hmmenu.set文件和hmsettings.tcl文件（或者只要删除后两个就可以）并重新启动hypermesh
文件说明：
command.cmf：命令文件
hmmenu.set:用户界面配置文件
hmsettings.tcl:快捷键制定文件。

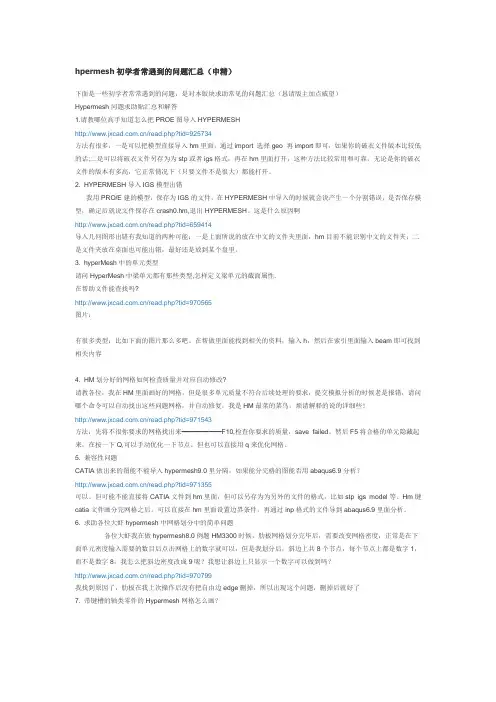

hpermesh初学者常遇到的问题汇总（申精）下面是一些初学者常常遇到的问题，是对本版块求助常见的问题汇总（恳请版主加点威望）Hypermesh问题求助贴汇总和解答1.请教哪位高手知道怎么把PROE图导入HYPERMESH/read.php?tid=925734方法有很多，一是可以把模型直接导入hm里面，通过import 选择geo 再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。
2. HYPERMESH导入IGS模型出错我用PRO/E建的模型，保存为IGS的文件，在HYPERMESH中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出HYPERMESH。
这是什么原因啊/read.php?tid=659414导入几何图形出错有我知道的两种可能：一是上面所说的放在中文的文件夹里面，hm目前不能识别中文的文件夹；二是文件夹放在桌面也可能出错，最好还是放到某个盘里。
3. hyperMesh中的单元类型请问HyperMesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?/read.php?tid=970565图片：有很多类型：比如下面的图片那么多吧。
在帮做里面能找到相关的资料，输入h，然后在索引里面输入beam即可找到相关内容4. HM划分好的网格如何检查质量并对应自动修改?请教各位，我在HM里面画好的网格，但是很多单元质量不符合后续处理的要求，提交模拟分析的时候老是报错，请问哪个命令可以自动找出这些问题网格，并自动修复，我是HM最菜的菜鸟，烦请解释的说的详细些！/read.php?tid=971543方法：先将不很你要求的网格找出来——————F10,检查你要求的质量，save failed。

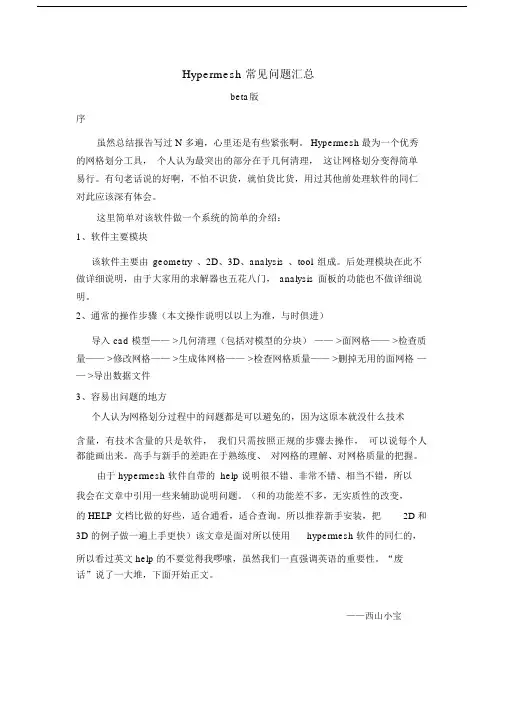

Hypermesh 常见问题汇总beta版序虽然总结报告写过 N 多遍，心里还是有些紧张啊。
Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。
有句老话说的好啊，不怕不识货，就怕货比货，用过其他前处理软件的同仁对此应该深有体会。
这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry 、2D、3D、analysis 、tool 组成。
后处理模块在此不做详细说明，由于大家用的求解器也五花八门，analysis 面板的功能也不做详细说明。
2、通常的操作步骤（本文操作说明以以上为准，与时俱进）导入 cad 模型—— >几何清理（包括对模型的分块）—— >面网格—— >检查质量—— >修改网格—— >生成体网格—— >检查网格质量—— >删掉无用的面网格—— >导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。
高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
由于 hypermesh 软件自带的 help 说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题。
（和的功能差不多，无实质性的改变，的 HELP文档比做的好些，适合通看，适合查询。
所以推荐新手安装，把2D 和3D 的例子做一遍上手更快）该文章是面对所以使用hypermesh 软件的同仁的，所以看过英文 help 的不要觉得我啰嗦，虽然我们一直强调英语的重要性。
“废话”说了一大堆，下面开始正文。
——西山小宝接口问题1、 hypermesh 转入 ANSYS如果你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED ”的问题用ET TYPE 建立单元类型，用 component manager 来赋给网格，而不是用 element types 。

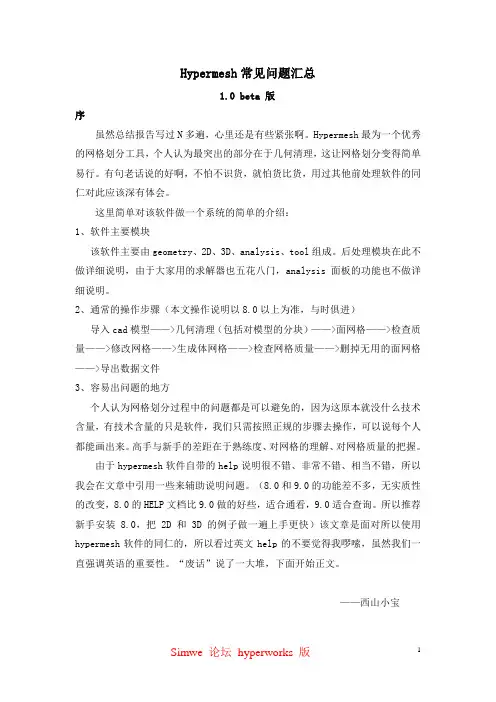

Hypermesh常见问题汇总1.0 beta 版序虽然总结报告写过N多遍，心里还是有些紧张啊.Hypermesh最为一个优秀的网格划分工具，个人认为最突出的部分在于几何清理，这让网格划分变得简单易行。
有句老话说的好啊,不怕不识货，就怕货比货,用过其他前处理软件的同仁对此应该深有体会。
这里简单对该软件做一个系统的简单的介绍：1、软件主要模块该软件主要由geometry、2D、3D、analysis、tool组成.后处理模块在此不做详细说明，由于大家用的求解器也五花八门,analysis面板的功能也不做详细说明.2、通常的操作步骤（本文操作说明以8。
0以上为准，与时俱进)导入cad模型——>几何清理(包括对模型的分块）——>面网格—->检查质量-->修改网格—-〉生成体网格——>检查网格质量——〉删掉无用的面网格——〉导出数据文件3、容易出问题的地方个人认为网格划分过程中的问题都是可以避免的，因为这原本就没什么技术含量，有技术含量的只是软件，我们只需按照正规的步骤去操作，可以说每个人都能画出来。
高手与新手的差距在于熟练度、对网格的理解、对网格质量的把握。
由于hypermesh软件自带的help说明很不错、非常不错、相当不错，所以我会在文章中引用一些来辅助说明问题.（8。
0和9.0的功能差不多,无实质性的改变，8.0的HELP文档比9.0做的好些，适合通看，9.0适合查询.所以推荐新手安装8。
0，把2D和3D的例子做一遍上手更快）该文章是面对所以使用hypermesh软件的同仁的，所以看过英文help的不要觉得我啰嗦，虽然我们一直强调英语的重要性。
“废话"说了一大堆，下面开始正文。
-—西山小宝接口问题1、hypermesh转入ANSYS如果你在导出数据的时候出现“ELEMENT *＊*＊* IS NOT DEFINED”的问题用ET TYPE 建立单元类型,用component manager来赋给网格，而不是用element types.（参考HELP :Setting Up a Model in ANSYS - HM-4410）2、hypermesh导入abaqus可以从hypermesh正常导出，但是在导入abaqus的时候没有模型显示，在底下对话框中提示警告WARNING，告诉你line *＊＊*语法出错.这类问题的出现是由于abaqus的关键字不支持任何形式的数字表达,所以一般这类问题有2种解决办法。
