西门子840D数控系统的数据备份

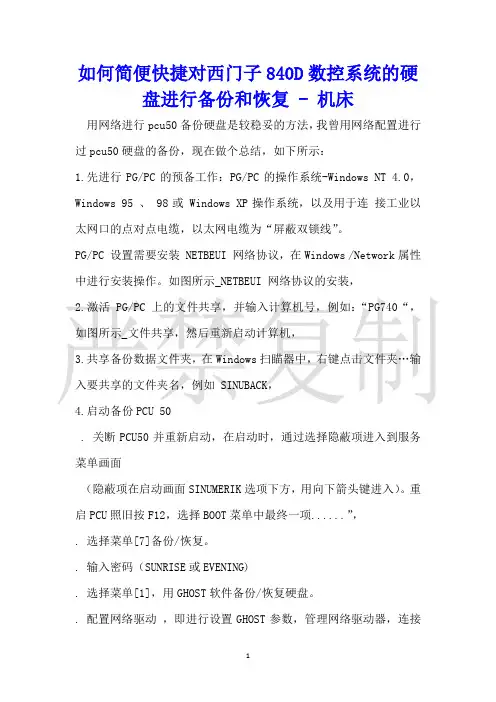

如何简便快捷对西门子840D数控系统的硬盘进行备份和恢复 - 机床用网络进行pcu50备份硬盘是较稳妥的方法，我曾用网络配置进行过pcu50硬盘的备份，现在做个总结，如下所示：1.先进行PG/PC的预备工作：PG/PC的操作系统-Windows NT 4.0，Windows 95 、 98或 Windows XP操作系统，以及用于连接工业以太网口的点对点电缆，以太网电缆为“屏蔽双锁线”。

PG/PC 设置需要安装 NETBEUI 网络协议，在Windows /Network属性中进行安装操作。

如图所示_NETBEUI 网络协议的安装，2.激活 PG/PC上的文件共享，并输入计算机号，例如：“PG740“，如图所示_文件共享，然后重新启动计算机，3.共享备份数据文件夹，在Windows扫瞄器中，右键点击文件夹…输入要共享的文件夹名，例如 SINUBACK，4.启动备份PCU 50. 关断PCU50并重新启动，在启动时，通过选择隐蔽项进入到服务菜单画面（隐蔽项在启动画面SINUMERIK选项下方，用向下箭头键进入）。

重启PCU照旧按F12，选择BOOT菜单中最终一项......”，. 选择菜单[7]备份/恢复。

. 输入密码（SUNRISE或EVENING). 选择菜单[1]，用GHOST软件备份/恢复硬盘。

. 配置网络驱动，即进行设置GHOST参数，管理网络驱动器，连接网络驱动器，在提示以下3个信息时，按回车键跳过“User name”，“Password“和”do you want to create are”，选择要备份到哪个驱动器，然后输入备份文件的名字。

系统会询问你要与哪一个机器连接，输入以下路径：\\计算机名\共享文件夹名然后：\\PG740\SINUBACK然后通过菜单[9]返回上一级菜单。

. 通过此方法连接的网络驱动器为本地驱动器，这就是为什么连接的类型要设成 LOCAL，[ 2 ] Set Connection Mode LOCAL. 假如需要，可以转变镜像文件的名字。

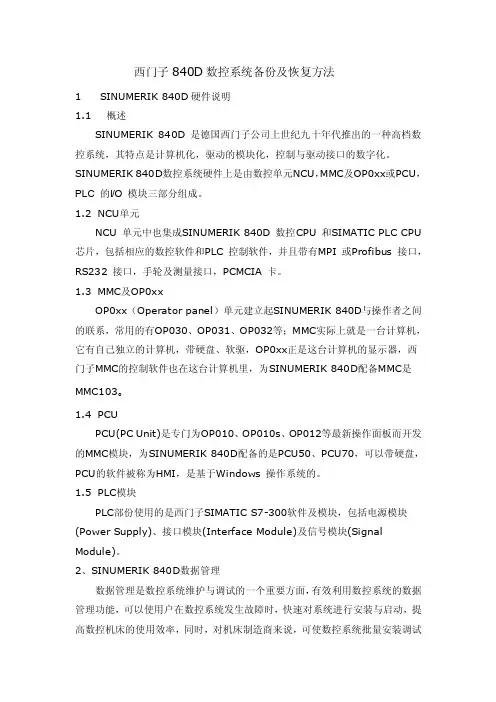

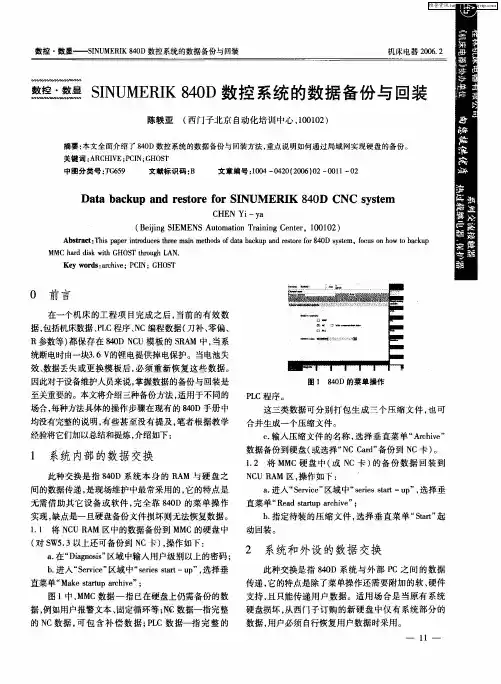

西门子840D数控系统备份及恢复方法1SINUMERIK 840D硬件说明1.1 概述SINUMERIK 840D是德国西门子公司上世纪九十年代推出的一种高档数控系统，其特点是计算机化，驱动的模块化，控制与驱动接口的数字化。

SINUMERIK 840D数控系统硬件上是由数控单元NCU，MMC及OP0xx或PCU，PLC 的I/O 模块三部分组成。

1.2NCU单元NCU 单元中也集成SINUMERIK 840D 数控CPU 和SIMATIC PLC CPU 芯片，包括相应的数控软件和PLC 控制软件，并且带有MPI 或Profibus 接口，RS232 接口，手轮及测量接口，PCMCIA 卡。

1.3MMC及OP0xxOP0xx（Operator panel）单元建立起SINUMERIK 840D与操作者之间的联系，常用的有OP030、OP031、OP032等；MMC实际上就是一台计算机，它有自己独立的计算机，带硬盘、软驱，OP0xx正是这台计算机的显示器，西门子MMC的控制软件也在这台计算机里，为SINUMERIK 840D配备MMC是MMC103。

1.4PCUPCU(PC Unit)是专门为OP010、OP010s、OP012等最新操作面板而开发的MMC模块，为SINUMERIK 840D配备的是PCU50、PCU70，可以带硬盘，PCU的软件被称为HMI，是基于Windows 操作系统的。

1.5PLC模块PLC部份使用的是西门子SIMATIC S7-300软件及模块，包括电源模块(Power Supply)、接口模块(Interface Module)及信号模块(Signal Module)。

2、SINUMERIK 840D数据管理数据管理是数控系统维护与调试的一个重要方面，有效利用数控系统的数据管理功能，可以使用户在数控系统发生故障时，快速对系统进行安装与启动，提高数控机床的使用效率，同时，对机床制造商来说，可使数控系统批量安装调试更为便捷。

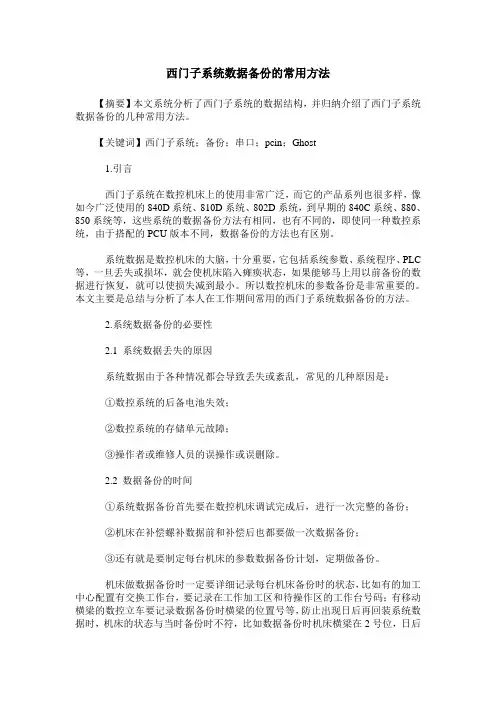

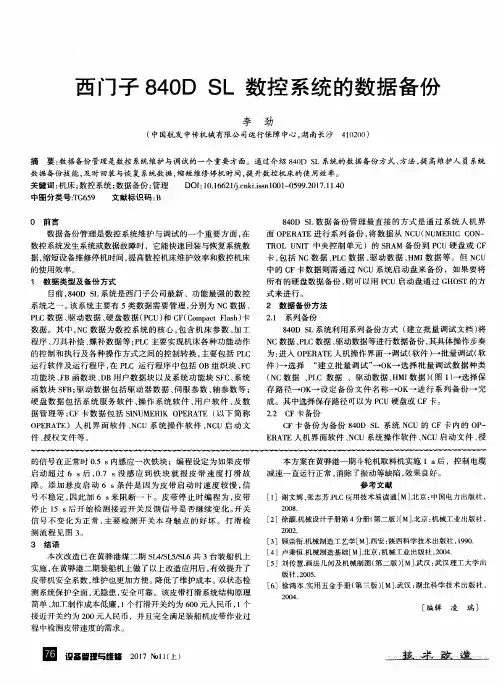

西门子系统数据备份的常用方法【摘要】本文系统分析了西门子系统的数据结构，并归纳介绍了西门子系统数据备份的几种常用方法。

【关键词】西门子系统；备份；串口；pcin；Ghost1.引言西门子系统在数控机床上的使用非常广泛，而它的产品系列也很多样，像如今广泛使用的840D系统、810D系统、802D系统，到早期的840C系统、880、850系统等，这些系统的数据备份方法有相同，也有不同的，即使同一种数控系统，由于搭配的PCU版本不同，数据备份的方法也有区别。

系统数据是数控机床的大脑，十分重要，它包括系统参数、系统程序、PLC 等，一旦丢失或损坏，就会使机床陷入瘫痪状态，如果能够马上用以前备份的数据进行恢复，就可以使损失减到最小。

所以数控机床的参数备份是非常重要的。

本文主要是总结与分析了本人在工作期间常用的西门子系统数据备份的方法。

2.系统数据备份的必要性2.1 系统数据丢失的原因系统数据由于各种情况都会导致丢失或紊乱，常见的几种原因是：①数控系统的后备电池失效；②数控系统的存储单元故障；③操作者或维修人员的误操作或误删除。

2.2 数据备份的时间①系统数据备份首先要在数控机床调试完成后，进行一次完整的备份；②机床在补偿螺补数据前和补偿后也都要做一次数据备份；③还有就是要制定每台机床的参数数据备份计划，定期做备份。

机床做数据备份时一定要详细记录每台机床备份时的状态，比如有的加工中心配置有交换工作台，要记录在工作加工区和待操作区的工作台号码；有移动横梁的数控立车要记录数据备份时横梁的位置号等，防止出现日后再回装系统数据时，机床的状态与当时备份时不符，比如数据备份时机床横梁在2号位，日后回装时横梁已经升到3号位，这样你把以前的数据回装后就会出现横梁位置错误报警，维修起来比较麻烦。

3.系统数据的结构对于常见的810D与840D系统，它们的系统数据分为NCK数据、PLC 数据、MMC数据（仅限于MMC102／103版本），而MMC100.2版本仅包含前两种系统数据。

——USB移动硬盘盒备份法摘要ContentsThis letterpress introduse a new plan for backing up SINUMATIC incluse the follows: Requisitions on machine date backup; The folk way of SINUMATIC 840D backup;The software GHOST in SINUMATIC 840D,;The new use of GHOST in field application,;The USB in PCU5 and the new way of SIMATIC 840D of this is very helpful in practice.一、机床数据的备份要求日常维修中经常会遇到更换损坏的硬件设备、升级机床的某些软件、设备改造。

为了确保机床故障后能够迅速恢复状态，有效及时的机床的数据备份就十分必要。

而且机床的备份越新，就越能够最大程度恢复机床的原有状态。

为尽快恢复生产赢得宝贵时间。

所以实际生产中就需要我们经常的定期的对机床数据进行备份更新。

要勤。

对机床进行数据备份也需要机床状态的配合。

也就是说，最好机床的数据备份与将来恢复备份时机床的状态要基本一致，这样才能尽最大可能减少机床的人为调整工作量，节省时间。

目前，通用的做法是采用机床原位待加工状态作为备份时机。

这就要求备份时，需要机床停止在原位待加工状态，直到备份完成。

所以，我们对机床的备份要尽可能少的占用生产时间，缩短停台。

要快。

备份是机床维修，特别是数控机床维修的根本需要。

没有备份或者备份不准确，或者备份损坏都会给维修带来相当大的损失，甚至机床瘫痪。

有些机床由于生产年代长，机床厂家解体等原因，厂家也没有备份，从零开始恢复机床的数据几乎是不可能完成的任务。

所以，对于做出来的备份，一定要确保能够实际应用，在存放过程中要避免损失。

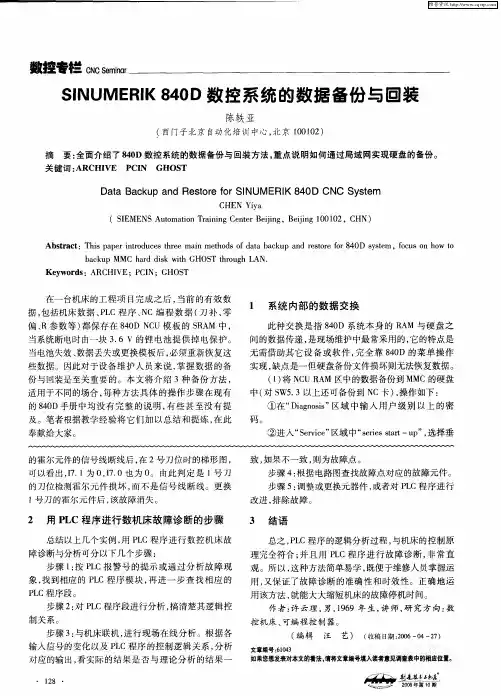

西门子系统的数据备份与恢复在使用数控机床的过程中，有时会因为各种原因发生数据丢失，参数紊乱等各种故障。

如果发生了这样的故障，而之前有没有对数据进行恰当的保存，那么就会给生产带来巨大的损失。

因此必须对数据的备份工作一定做好，以防以外的发生。

对于不同的系统数据的备份和恢复的方法会有一些不同，但是都是将系统数据通过某种方式存储到系统以外的介质里。

针对目前主要使用的三种系统，总结了以下几种数据备份和恢复的方法。

西门子系统的数据备份与恢复一、西门子系统的数据备份SINUMERIK 数据分为三种（1）NCK数据备份；（2）PLC数据；（3）MMC数据；其中MMC100.2仅包括前面两种。

数据备份分为两种方法：数据备份辅助工具（1）传输软件（可用西门子系统提供pcin）（2）传输电缆；（3）PC 机；2、系列备份（1）、传输参数的设定（西门子系统V24）进行数据备份前，应先确认接口数据设定。

根据两种不同的数据备份的方法，接口数据设定有两种：PC格式和纸带格式。

西门子840D 810D V.24参数设定如下表所示表西门子系统传输参数设置表操作步骤：MMC100.2按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Settings”MMC103按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Interface”（2）、MMC100.2的数据备份对MMC 100.2做数据备份，一般是将数据传至外部计算机内。

具体操作步骤如下：a、连接PC至MMC的接口X6;b、在MMC上操作：按照前述的步骤设置V24参数（参数要与接受数据的计算机相匹配）西门子传输参数设定图示c、在计算机上，启动传输软件（西门子系统通常使用PCIN）选择接受（DATAIN）,并指定数据所要保存的路径、文件名。

然后确认，回车使计算机处于接受等待状态。

传输软件的主菜单ＲS232接口的设置d、在MMC设定完传输参数以后，返回；在“data out”→将光标移至“s tart-up data” →按下“input”键（黄色，位于NC键盘上）。

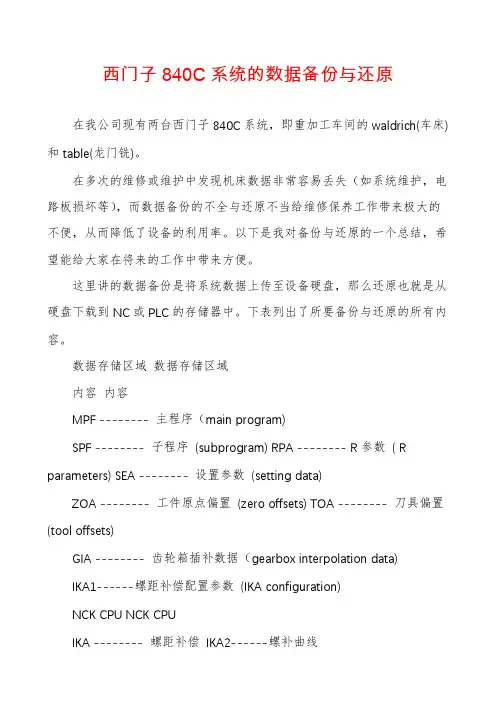

西门子840C系统的数据备份与还原在我公司现有两台西门子840C系统，即重加工车间的waldrich(车床)和table(龙门铣)。

在多次的维修或维护中发现机床数据非常容易丢失（如系统维护，电路板损坏等），而数据备份的不全与还原不当给维修保养工作带来极大的不便，从而降低了设备的利用率。

以下是我对备份与还原的一个总结，希望能给大家在将来的工作中带来方便。

这里讲的数据备份是将系统数据上传至设备硬盘，那么还原也就是从硬盘下载到NC或PLC的存储器中。

下表列出了所要备份与还原的所有内容。

数据存储区域数据存储区域内容内容MPF -------- 主程序（main program)SPF -------- 子程序(subprogram) RPA -------- R参数( R parameters) SEA -------- 设置参数(setting data)ZOA -------- 工件原点偏置(zero offsets) TOA -------- 刀具偏置(tool offsets)GIA -------- 齿轮箱插补数据（gearbox interpolation data)IKA1------螺距补偿配置参数(IKA configuration)NCK CPU NCK CPUIKA -------- 螺距补偿IKA2------螺补曲线(IKA curve pointer) TEA1-------- 机床数据（NC machine data)TEA4-------- 机床循环数据（cycle machine data) TEA2-------- PLC参数（PLC machine data) TEA3-------- 驱动数据（Drive machine data) 用户程序（user programs)IKA3------螺补点(IKA points)MMC CPU MMC CPU 611D PLC CPU PLC CPU注意：注意：这里列出的每一项都是要备份的，这里列出的每一项都是要备份的，内容较多，内容较多，容易遗漏，容易遗漏，所以备份时一定要细致840C数控系统备份回装时常用按键简介：数控系统备份回装时常用按键简介：Machine键: 回到Machine界面。

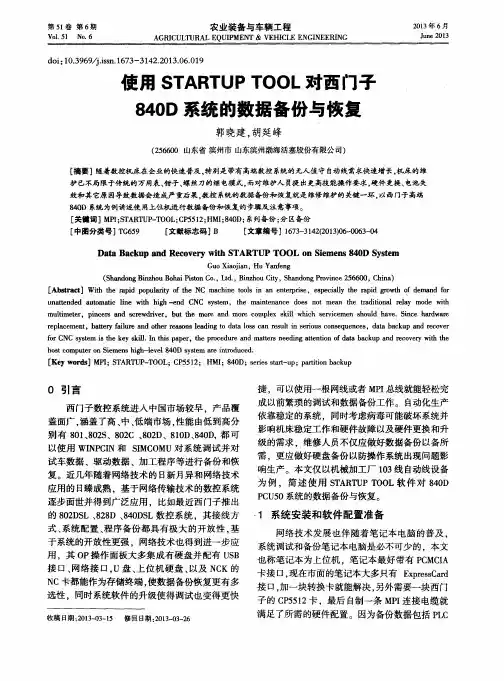

西门子840D810D数控系统HMIAdvanced操作界面下如何备份和恢复数据数控机床的数据是需要备份，也是可以恢复的，但是需要用户自己主动备份，需要恢复数据之时，主动恢复数据。

操作简单方便，但是总是有客户问到，数控机床的数据如何备份，如何恢复。

主要是因为操作不熟悉界面，然后步骤有几步，总是被问到，也耽搁时间，有时候也说不清楚。

现在整理成文章如下。

这个图看到了哇，其实数据备份就是：把NCU或CCU的数据拿出来，放到数控机床的硬盘上（MMC103,PCU50,PCU50.3,PCU50.5等配置的机床都有硬盘）。

或者没有硬盘，那就备份到外部的电脑，或者扩展的CF卡，软盘等（一般mmc100.2或pcu20都没有硬盘）通常mmc100.2一般通过串口备份到外部电脑，pcu20如果有CF卡选项那么可以备份到cf卡（通用市场上的cf卡哦），pcu20也支持网络备份到外部电脑。

来操作步骤吧：1、一般备份数据，或恢复数据都是在数控机床的“服务service“操作区域，有的HMI版本也翻译成”通讯“，在任意界面下，按下机床OP面板上的MENU SELECT 按键（这个键一般在显示屏的右下角，也通常叫主菜单键）。

在出来的机床操作区域中，选择“服务service“，当然，需要相应的权限，比如SUNRISE, EVENING的权限（权限在”启动start up“上面设置，如下图：）2、接下来操作就简单了，直接看图吧：扩展键”>“我也叫它尖括号向右扩展件，没有看到的菜单项目，按他一下看看。

选择”series start up“连续启动、或叫做系列启动，继续看图：接下来出现备份数据的窗口，只要整个过程中不会出错，不中断就ok了。

备份好的数据在”数据管理“界面下的”文档Archive“文件夹中可以查看得到。

3、恢复数据的操作和备份数据操作基本上一样，就是上面那个图出现的时候，垂直菜单按下第二个”读入调试文档Read start up arvhive“，然后选择需要恢复的数据文档，按下”启动Start“按键，出现恢复数据的界面。

CNC机床SIEMENS840D的常用操作1.系统关机2.查看报警内容3.语言切换4.切换密码等级5.PLC信号状态诊断6.NC数据备份7.NC备份文件里的内容1.为了避免系统数据丢失，SIEMENS840D在关机时不要直接关闭电源，先从操作屏幕里退出。

(1).按“MENU SELECT”在主界面下，按右扩展键“>”，直到出现“EXIT”。

(2).按“EXIT”键，系统会自动进行关机，直到屏幕显示如下内容，才可以关闭总电源。

2.查看报警内容，(1).按“MENU SELECT”键和“MACHINE”键，再按“DIAGNOSIS”键，(2).你可以查看“Alarms”和“Messages”栏里的报警内容，以及“Alarm log”里的报警记录。

3.如果你需要切换语言，在主界面（按“MENU SELECT”键和“MACHINE”键，）按“Start-up”键，用“Change language”键进行切换。

4.在此界面可以看到你的权限“是Keyswitch position 3”，你可以通过输入“Password”以达到你所需的级别。

5.在“Alarms”界面，按“PLC Status”键，在此对画框中，可以查询到PLC输入输出点的状态。

6. NC data的Backup,(1).按“MENU SELECT”键和“MACHINE”键，得到以下界面：(2).按“Services”对应的软键，再按右扩展键“>”，直到出现“Series start-up”，在“Archive contents”的对话框中选择“NC， With compensation data”，并在Archive Name栏里写入文件名。

再按右侧的“Archive”软键。

(3).备份开始，大约几分钟。

（依据内容大小，所需时间不同）。

中途可以按“Archive Stop”停止备份工作。

(4).备份结束后，在“Manage data”界面的“Archive”文件夹中找到备份的文件。

西门840D系统的备份新方法——USB移动硬盘盒备份法摘要 Contents一、机床数据的备份要求 Requisitions on machine date backup二、840D系统传统备份方法介绍 The folk way of SINUMATIC 840D backup三、GHOST软件在西门子系统中的应用 The software GHOST in SINUMATIC 840D四、GHOST备份法在现场应用中的变化 The new use of GHOST in field application五、USB在PCU50硬盘备份中的引入 The USB in PCU50六、USB移动硬盘盒备份法 New way of SIMATIC 840D backup一、机床数据的备份要求日常维修中经常会遇到更换损坏的硬件设备、升级机床的某些软件、设备改造。

为了确保机床故障后能够迅速恢复，有效及时的机床的数据备份就十分必要。

而且机床的备份越新，就越能够最大程度恢复机床的原有状态。

为尽快恢复生产赢得宝贵时间。

所以实际生产中就需要我们经常的定期的对机床数据进行备份更新。

对机床进行数据备份也需要机床状态的配合。

也就是说，最好机床的数据备份与将来恢复备份时机床的状态要基本一致，这样才能尽最大可能减少机床的人为调整工作量，节省时间。

目前，通用的做法是采用机床原位待加工状态作为备份时机。

这就要求备份时，需要机床停止在原位待加工状态，直到备份完成。

所以，我们对机床的备份要尽可能少的占用生产时间，缩短停机时间。

备份是机床维修，特别是数控机床维修的根本需要。

没有备份或者备份不准确，或者备份损坏都会给维修带来相当大的损失，甚至机床瘫痪。

有些机床由于生产年代长，机床厂家解体等原因，厂家也没有备份，从零开始恢复机床的数据几乎是不可能完成的任务。

所以，对于做出来的备份，一定要确保能够实际应用，在存放过程中要避免损失。

计算机软件的不断更新，让我们的生活越来越方便，但是同时也给我们带来了一些意想不到的麻烦。

西门子840D数控系统维护与数据备份一、西门子840D数控系统维护1、液晶显示器的维护液晶显示器的使用寿命是30000个小时.而背光管的使用寿命是时10000- 20000个小时.更换背光管的方法：a.打开防护罩b.松开显示器的安装螺丝，断开背光管的电源和显示器的信号电缆，卸下显示器 c.更换背光管d.按上述相反的步骤安装2、电池的更换方法840系统共有两处电池，一个在MMC上面，主要保存CMOS的信息, 它的使用寿命至少是十年，所以一般不需要更换. 另外一块电池在NCUBOX里面，和风扇在一起，它的使用寿命一般在三年左右，用来保存NCK里面的程序和数据，由于有充电电容的保护，可以在NCK完全断电后更换电池，但时间不能超过15分钟这两块电池的型号一样. 型号为: 6FC5247-0AA18-0AA0(注意：在更换电池前最好作一下NCK和PLC的数据备份,西门子840C的电池在CSB 板上，必须在系统通电的情况下更换!)二、西门子840D数控系统数据的备份840D系统的数据很多，包括NCK的数据，PLC的数据和MMC的数据，其中NCK和PLC的数据是靠电池来保持的，它的丢失直接影响到NC的正常运行，而MMC的数据是存放在MMC的硬盘(MMC103)或者是FlashEPROM里(MMC100.2)，它的丢失在一般情况下仅能影响NC数据的显示和输入。

系统数据备份的方法有以下三种(1)备份到MMC的硬盘上(仅对MMC103适应),建议最好是MMC，NCK和PLC的数据分开备份，文件名最好用系统默认的文件名加上日期。

(2)备份到软盘上或者是通过RS232口备份到外部的计算机上。

(3)备份到NCK上面的PCMCIA卡上，该卡是一个装NC系统程序的8M的Flash EPROM卡。

它大约有5M左右的空间可用来储存系统备份数据。

该功能只有在MMC软件版本5。

0以上才能使用。

这种数据的备份方法特别适合没有硬盘的MMC100.2。

v1.0 可编辑可修改西门子系统的数据备份与恢复在使用数控机床的过程中，有时会因为各种原因发生数据丢失，参数紊乱等各种故障。

如果发生了这样的故障，而之前有没有对数据进行恰当的保存，那么就会给生产带来巨大的损失。

因此必须对数据的备份工作一定做好，以防以外的发生。

对于不同的系统数据的备份和恢复的方法会有一些不同，但是都是将系统数据通过某种方式存储到系统以外的介质里。

针对目前主要使用的三种系统，总结了以下几种数据备份和恢复的方法。

西门子系统的数据备份与恢复一、西门子系统的数据备份SINUMERIK 数据分为三种（1） NCK数据备份；（2） PLC数据；（3） MMC数据；其中仅包括前面两种。

数据备份分为两种方法：数据备份辅助工具（1）传输软件（可用西门子系统提供pcin）（2）传输电缆；（3）PC 机；2、系列备份（1）、传输参数的设定（西门子系统V24）进行数据备份前，应先确认接口数据设定。

根据两种不同的数据备份的方法，接口数据设定有两种：PC格式和纸带格式。

西门子840D 810D 参数设定如下表所示表西门子系统传输参数设置表操作步骤：按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Settings”MMC103按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Interface”（2）、的数据备份对MMC 做数据备份，一般是将数据传至外部计算机内。

具体操作步骤如下：a、连接PC至MMC的接口X6;b、在MMC上操作：按照前述的步骤设置V24参数（参数要与接受数据的计算机相匹配）西门子传输参数设定图示v1.0 可编辑可修改c、在计算机上，启动传输软件（西门子系统通常使用PCIN）选择接受（DATAIN）,并指定数据所要保存的路径、文件名。

然后确认，回车使计算机处于接受等待状态。

传输软件的主菜单ＲS232接口的设置d、在MMC设定完传输参数以后，返回；在“data out”→将光标移至“start-up data” →按下“input”键（黄色，位于NC键盘上）。
