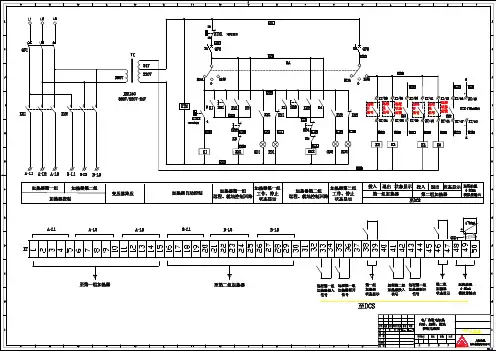

ptc加热器工作原理
ptc加热器是一种利用正温度系数热敏材料的特性来加热的设备。
其工作原理如下：
1. 正温度系数热敏材料：PTC是Positive Temperature Coefficient的缩写，表示正温度系数。
PTC材料具有特殊的电
阻温度特性，当温度升高时，其电阻值会显著增加。
2. 导热性设计：PTC加热器通常采用导热性能较好的材料制造，例如陶瓷或聚合物基板。
这样可以有效地将PTC材料的
热量传导到加热区域。
3. 电路设计：PTC加热器通常包含两个电极，电极连接到电
源上。
当PTC加热器通电时，电流会流经PTC材料，因为PTC材料的电阻会随温度升高而增加，导致电流减小。
4. 热量产生：当电流通过PTC材料时，材料内部会产生热量。
随着电流不断减小，PTC材料的温度会上升，进而导致电阻
增加。
这种正反馈机制会使PTC加热器逐渐升温。
5. 自动控制：一旦PTC加热器的温度达到一定值，PTC材料
的电阻会急剧上升，导致电流几乎为零。
这样就实现了对加热器温度的自动控制，避免温度过高。
总结起来，ptc加热器通过利用PTC材料的正温度系数特性，
使电流和热量呈现正反馈的关系，从而产生热量。
这使得
PTC加热器可以实现自动控制和安全加热的功能。
PWM控制加热目录1 引言 (1)2 理论分析 (1)2。
1 PWM (1)2。
2 PWM控制技术 (2)3 系统设计 (2)3。
1 设计方案比较和论证 (3)3.1。
1 单片机系统 (3)3.1.2 温度传感器 (3)3.1.3 显示电路 (3)3.1.4 PWM信号 (4)4 系统硬件设计 (4)4.1 复位电路 (4)4。
2 时钟电路 (5)4.3 P0口上拉电阻电路 (5)4.4 按键电路 (6)4.5 LCD1602显示电路 (6)4。
6 DS18B20测温电路 (7)4.7 电源电路 (7)4.8 温度控制电路 (8)5 系统软件设计 (8)5。
1 PWM控制加热软件的主程序及流程图 (9)5.2 LCD1602显示子程序 (12)5。
3 LCD延时子程序 (17)5.4 数字式温度传感器DS18B20子程序 (18)5.5 PWM控制加热子程序 (20)5。
6 温度控制流程 (21)6 系统调试 (23)6。
1 Keil软件 (23)6。
2 Proteus软件 (23)6.3 仿真结果 (24)6。
4 调试结果 (24)7 小结 (27)参考文献 (27)致谢 (28)ABSTRACT (29)附录 (30)附I 整体电路图 (30)PWM控制加热摘要：介绍了以STC89C52单片机为核心,使用PWM技术和闭环系统实现对温度的自动或手动控制的系统。
系统通过温度芯片DS18B20采集温度信号，并将温度信号传送给单片机。
并由单片机进行相应处理,根据目标温度与实测温度关系决定是加热占空比高还是停止加热占空比高,从而实现对温度的闭环控制的目的。
系统还加入LCD液晶显示电路，使得整个设计更加完整,更加灵活.系统可通过键盘设定温度，LCD显示设定温度值及当前温度值。
关键词：STC89C52单片机；温度控制；PWM；DS18B20 ；LCD液晶显示1 引言温度是众多行业生产中的基础参数之一，随着社会的进步、工业的发展，温度控制技术也不断革新,但其还处于初级发展阶段，很多领域对温度控制有着更高的要求。
在定值控制问题中，如果控制精度要求不高，一般采用双位调节法，不用PID。
但如果要求控制精度高，而且要求波动小，响应快，那就要用PID调节或更新的智能调节。
调节器是根据设定值和实际检测到的输出值之间的误差来校正直接控制量的，温度控制中的直接控制量是加热或制冷的功率。
PID调节中，用比例环节（P)来决定基本的调节响应力度，用微分环节（D)来加速对快速变动的响应，用积分环节（I)来消除残留误差。
PID调节按基本理论是属于线性调节。
但由于直接控制量的幅度总是受到限定，所以在实际工作过程中三个调节环节都有可能使控制量进入受限状态。
这时系统是非线性工作。
手动对PID进行整定时，总是先调节比例环节，然后一般是调节积分环节，最后调节微分环节。
温度控制中控制功率和温度之间具有积分关系，为多容系统，积分环节应用不当会造成系统不稳定。
许多文献对PID整定都给出推荐参数。
PID是依据瞬时误差(设定值和实际值的差值)随时间的变化量来对加热器的控制进行相应修正的一种方法!!!如果不修正,温度由于热惯性会有很大的波动.大家讲的都不错. 比例：实际温度与设定温度差得越大，输出控制参数越大。
例如：设定温控于60度，在实际温度为50和55度时，加热的功率就不一样。
而20度和40度时,一般都是全功率加热.是一样的. 积分：如果长时间达不到设定值，积分器起作用，进行修正积分的特点是随时间延长而增大.在可预见的时间里,温度按趋势将达到设定值时,积分将起作用防止过冲! 微分：用来修正很小的振荡. 方法是按比例.微分.积分的顺序调.一次调一个值.调到振荡范围最小为止.再调下一个量.调完后再重复精调一次. 要求不是很严格.先复习一下P、I、D的作用，P就是比例控制，是一种放大（或缩小）的作用，它的控制优点就是：误差一旦产生，控制器立即就有控制作用，使被控量朝着减小误差方向变化，控制作用的强弱取决于比例系数Kp。
举个例子：如果你煮的牛奶迅速沸腾了（你的火开的太大了），你就会立马把火关小，关小多少就取决于经验了（这就是人脑的优越性了），这个过程就是一个比例控制。
