单片机原理及应用c51单片机是集成电路技术的一种形式,它融合了微处理器、存储器和外设电路等电子元器件,可以实现多种不同的功能,例如执行算法、控制机器和传感器等等。
其中C51是一种基于8051芯片的单片机,可应用于多种领域,包括智能家居、汽车电子和机器人等等。
C51单片机的原理是通过控制和操作寄存器和IO口,实现各种指令的执行,这些指令可以是算术操作、逻辑操作、通信操作等等。
同时,C51还可以通过编程实现各种智能控制,例如温度控制、光控制、显示控制等等。
C51单片机的应用非常广泛。
在智能家居领域中,它可以实现灯光控制、空气清新机控制、安全警报等等。
在汽车电子领域中,C51单片机可应用于汽车伺服控制、车载音响系统和车载导航系统等。
在机器人领域中,C51单片机可以实现控制机器人的各种动作、行走、抓取等等。
在实际应用中,C51单片机的编程语言包括C和汇编语言。
C语言编程简单易学,程序具有高可读性,可跨平台使用,帮助开发人员快速开发出各种应用程序。
汇编语言编程则需要熟悉硬件细节,但能够最大化地利用单片机的性能,代码高效性也较高。
除了编程语言,C51单片机还需要一些辅助工具来支持开发。
例如Keil C51是一款集成开发环境(IDE),支持C语言和汇编语言编程,可以用于编译、调试和下载程序。
还有一些辅助工具如万用表、逻辑分析仪等等,帮助开发人员实现更高效的开发和测试。
总之,C51单片机是一种适用于多种领域的嵌入式系统,具有广泛的应用和开发价值。
开发人员需要熟悉C和汇编语言编程技能,使用Keil C51等辅助工具实现高效的开发和测试,从而开发出更加稳定、高效的单片机应用程序。
【单片机原理与应用及C51程序设计(第3版)】文章内容内容包括:一、引言二、单片机原理1. 什么是单片机2. 单片机的基本组成3. 单片机的工作原理4. 单片机的应用领域三、C51程序设计1. C51程序设计的基本概念2. C51程序设计的语法和规则3. C51程序设计的应用示例四、单片机原理与C51程序设计的结合应用1. 如何将单片机原理与C51程序设计结合起来2. 结合应用的案例分析五、总结与展望【单片机原理与应用及C51程序设计(第3版)】文章主要介绍了单片机的基本原理、应用以及C51程序设计的相关知识。
在引言部分,我们可以简要介绍单片机在现代电子设备中的重要性以及C51程序设计在单片机应用中的作用。
接下来进入主题内容,首先详细讲解单片机的基本组成和工作原理,包括单片机的核心部件、指令集和数据存储等方面的内容,重点强调单片机在各个领域中的广泛应用。
然后深入介绍C51程序设计的基本概念、语法和规则,通过实际案例对C51程序设计进行深入分析,以便读者能够更加深入地理解和掌握相关知识。
在单片机原理与C51程序设计结合应用的部分,我们可以通过具体的案例分析,展示单片机原理与C51程序设计在实际项目中的应用,包括控制系统、嵌入式系统等方面。
通过这些案例,读者可以更加直观地了解单片机原理与C51程序设计的实际应用场景,有助于加深对相关知识的理解和掌握。
我们对整个主题进行总结与展望,通过对文章内容的回顾和归纳,强调单片机原理与C51程序设计的重要性,并展望未来单片机技术的发展方向和趋势。
我们可以共享自己对这个主题的个人观点和理解,以及对读者的建议和思考,为读者提供更多的思路和参考。
通过以上内容的深入探讨和详细解读,《单片机原理与应用及C51程序设计(第3版)》将会为读者带来全面、深刻和灵活的理解,帮助读者更好地掌握相关知识,为实际应用提供有力支持。
一、引言单片机在现代电子设备中扮演着非常重要的角色,它集成了处理器、存储器和各种输入输出接口,可以用来控制各种电子设备。

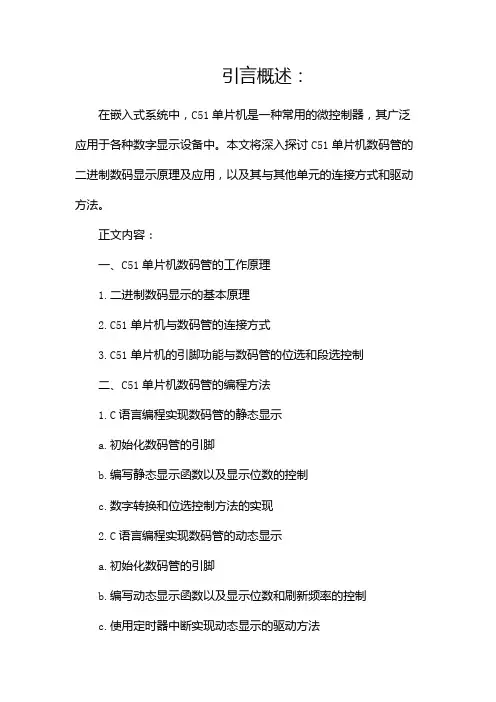

引言概述:在嵌入式系统中,C51单片机是一种常用的微控制器,其广泛应用于各种数字显示设备中。
本文将深入探讨C51单片机数码管的二进制数码显示原理及应用,以及其与其他单元的连接方式和驱动方法。
正文内容:一、C51单片机数码管的工作原理1.二进制数码显示的基本原理2.C51单片机与数码管的连接方式3.C51单片机的引脚功能与数码管的位选和段选控制二、C51单片机数码管的编程方法1.C语言编程实现数码管的静态显示a.初始化数码管的引脚b.编写静态显示函数以及显示位数的控制c.数字转换和位选控制方法的实现2.C语言编程实现数码管的动态显示a.初始化数码管的引脚b.编写动态显示函数以及显示位数和刷新频率的控制c.使用定时器中断实现动态显示的驱动方法三、C51单片机数码管的扩展和复用1.使用74HC595芯片扩展数码管的显示位数a.74HC595芯片的功能和引脚配置b.C51单片机与74HC595的连接方式c.编程实现数码管的扩展方法2.同时驱动多个数码管的方法a.使用位选和段选控制进行扫描显示b.C51单片机与多个数码管的连接方式c.编程实现多个数码管的驱动方法四、C51单片机数码管的应用案例1.实现时钟的数码管显示功能a.数字时钟的硬件设计b.C51单片机编写时钟程序c.数码管显示时钟的驱动方法2.实现计数器的数码管显示功能a.计数器的硬件设计b.C51单片机编写计数器程序c.数码管显示计数器数值的驱动方法五、C51单片机数码管的注意事项和优化方法1.数码管亮度控制的方法2.误差校正和灵敏度调节3.多个数码管时序同步和抗干扰处理4.优化显示算法和降低功耗的方法总结:本文详细介绍了C51单片机数码管的设计原理、连接方法、驱动方式以及应用案例。
通过对每个大点的详细阐述,读者可以了解如何编写C语言程序来实现数码管的静态和动态显示,如何扩展和复用数码管,以及数码管的注意事项和优化方法。
希望本文对初学者和嵌入式开发爱好者提供了一些有用的指导和参考。

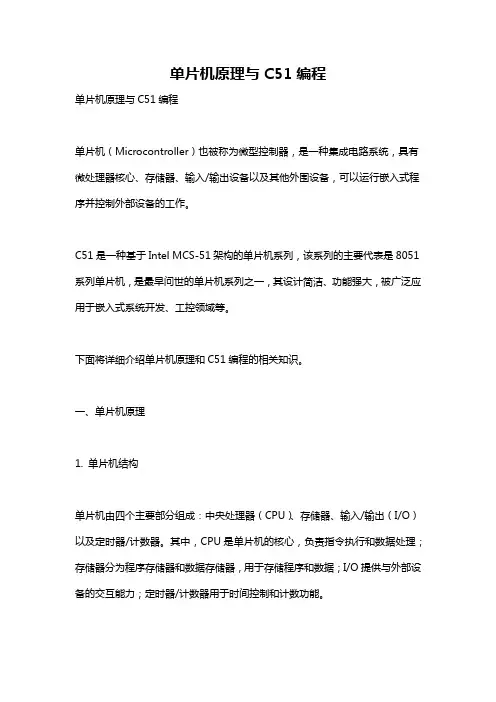

单片机原理与C51编程单片机原理与C51编程单片机(Microcontroller)也被称为微型控制器,是一种集成电路系统,具有微处理器核心、存储器、输入/输出设备以及其他外围设备,可以运行嵌入式程序并控制外部设备的工作。
C51是一种基于Intel MCS-51架构的单片机系列,该系列的主要代表是8051系列单片机,是最早问世的单片机系列之一,其设计简洁、功能强大,被广泛应用于嵌入式系统开发、工控领域等。
下面将详细介绍单片机原理和C51编程的相关知识。
一、单片机原理1. 单片机结构单片机由四个主要部分组成:中央处理器(CPU)、存储器、输入/输出(I/O)以及定时器/计数器。
其中,CPU是单片机的核心,负责指令执行和数据处理;存储器分为程序存储器和数据存储器,用于存储程序和数据;I/O提供与外部设备的交互能力;定时器/计数器用于时间控制和计数功能。
2. 单片机工作原理单片机的工作原理是通过执行存储在其存储器中的指令来完成各种任务。
单片机按照指令的顺序逐条执行,从而实现特定的功能。
每条指令包括操作码和操作数,操作码指示所需执行的操作,操作数则是操作码所需的数据。
单片机通过解析指令、读取数据、执行操作等步骤实现任务。
3. 单片机应用领域单片机广泛应用于各个领域,如家电、汽车、医疗设备、工业自动化等。
其应用范围越来越广泛,因为它具有体积小、功耗低、成本低、可靠性高等优点,且可以根据需求进行定制开发。
二、C51编程1. C语言与单片机编程C语言是一种通用的程序设计语言,由于其结构简单、表达能力强、可移植性好等特点,成为单片机编程的主要语言之一。
在C51编程中,可以使用C语言进行程序编写,然后通过编译、汇编和烧录等步骤将程序下载到单片机中执行。
2. C51编程特点C51编程具有以下特点:(1)具有结构化特点:C51编程可以通过函数、条件语句、循环语句等结构化的方式编写程序,使程序更加清晰、易读。
(2)具有丰富的库函数支持:C51提供了丰富的库函数,如串口通信、定时器控制等功能,可以方便地调用这些函数完成特定任务。
51单片机原理介绍单片机是一种控制芯片,一个微型的计算机,而加上晶振,存储器,地址锁存器,逻辑门,七段译码器(显示器),按钮(类似键盘),扩展芯片,接口等那是单片机系统,以下是8051系列单片机原理和内部结构基础介绍外部引脚功能存储空间配置和功能片内RAM结构和功能特殊功能寄存器的用途和功能程序计数器PC的作用和基本工作方式I/O端口结构、工作原理及功能 时钟和时序 复位电路、复位条件和复位后状态 低功耗工作方式的作用和进入退出的方法§2-1 单片机原理简介和引脚功能一、内部结构二、引脚功能40个引脚大致可分为4类:电源、时钟、控制和I/O 引脚。
⒈ 电源: ⑴ VCC - 芯片电源,接+5V;⑵ VSS - 接地端;⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根,⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能:用来锁存P0口送出的低8位地址② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST(Reset)功能:复位信号输入端。
② VPD功能:在Vcc掉电情况下,接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能:内外ROM选择端。
② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。
P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。
单片机原理与应用及C51程序设计一、单片机原理与应用单片机(Microcontroller Unit,简称MCU)是一种集成电路芯片,拥有处理器核心、存储器、输入输出接口和外设等多种功能,可实现数据处理、控制和通信等任务。
单片机广泛应用于电子产品和自动化设备中,如家电、汽车、工控、通信等领域。
1.单片机原理单片机由五大部分组成:中央处理器(CPU)、存储器、输入输出(I/O)接口、定时/计数器和通信接口。
中央处理器是单片机的核心,负责执行指令和数据处理操作;存储器包括程序存储器和数据存储器,用于存储程序和数据;输入输出接口用于与外部设备进行数据交互;定时/计数器可以用于时间控制和频率测量等操作;通信接口可以实现与外部设备的数据通信和控制。
2.单片机应用单片机应用范围广泛,可以用于各种电子设备和自动化系统中。
以下是一些常见的单片机应用:(1)家电控制:单片机可以用于家电产品的控制和运行管理,如空调、洗衣机、电视等。
(2)汽车电子:单片机可用于汽车电子系统的控制,如发动机控制单元(ECU)、车身电子等。
(3)工控系统:单片机在工业自动化领域有广泛应用,如PLC(可编程逻辑控制器)等。
(4)通信设备:单片机可以用于通信设备的控制和数据处理,如手机、路由器、调制解调器等。
(5)医疗设备:单片机被应用于各种医疗设备,如血压计、体温计、电子血糖仪等。
C51是C语言在C51单片机上的移植,用于单片机的编程和开发。
C51程序设计可以通过Keil C51集成开发环境(IDE)进行。
以下是C51程序设计的主要内容和步骤:1.C语言编程:C语言是一种通用的高级编程语言,具有良好的可移植性和易学性。
在C51程序设计中,使用C语言编写程序代码,通过对变量、函数和数据结构的定义来实现单片机的功能和控制。
2. 程序开发环境:Keil C51是一套成熟的单片机开发软件,提供了丰富的编译、调试和仿真工具。
通过安装和配置Keil C51环境,可以方便地进行C51程序的开发和调试。
c51单片机实验报告C51单片机实验报告引言C51单片机作为一种常见的微控制器,广泛应用于各种电子设备中。
本实验报告旨在介绍C51单片机的基本原理、实验过程和结果分析,以及对其在实际应用中的潜力进行探讨。
一、C51单片机的基本原理C51单片机是一种高度集成的微处理器,由中央处理器、存储器、输入输出接口和时钟电路等组成。
其核心是Intel公司开发的8051系列单片机,具有高性能、低功耗和易于编程等优点。
C51单片机采用汇编语言进行编程,可以实现各种功能,如数据处理、控制和通信等。
二、实验过程本次实验选取了LED灯的控制作为示例,通过C51单片机控制LED灯的亮灭来展示其基本功能。
1. 实验材料准备准备工作包括C51单片机开发板、连接线、电源和LED灯等。
确保所有材料齐全并连接正确。
2. 编写程序使用汇编语言编写程序,通过控制特定的IO口来控制LED灯的亮灭。
程序需考虑到时序和逻辑关系,确保正确的控制信号发送到LED灯。
3. 烧录程序将编写好的程序通过烧录器烧录到C51单片机中,确保程序能够正确运行。
4. 运行实验将电源接入开发板,开启电源。
通过按下相应的按键或其他输入方式,触发C51单片机发送控制信号,从而控制LED灯的亮灭。
三、实验结果分析经过实验,我们成功地实现了通过C51单片机控制LED灯的亮灭。
通过改变程序中的控制信号,我们可以实现不同的灯光效果,如闪烁、流水灯等。
这说明C51单片机具有良好的可编程性和控制能力。
此外,我们还发现C51单片机具有较高的稳定性和可靠性。
在实验过程中,单片机能够稳定地工作,并根据程序的要求正确地控制LED灯的状态。
这为其在实际应用中提供了良好的基础。
四、C51单片机在实际应用中的潜力C51单片机作为一种常见的微控制器,广泛应用于各种电子设备中。
其可编程性和控制能力使得它在工业自动化、家电控制、通信设备和电子产品等领域有着广阔的应用前景。
例如,在工业自动化领域,C51单片机可以用于控制机器人、自动化生产线和仪器设备等。
思考题及习题1一、填空1.微型计算机由CPU、存储器、I/O 口三个必要的功能部件组成,各个功能部件之间数据总线、地址总线、控制总线等三类总线连接成为整体。
2.单片机是将CPU、ROM、RAM、I/O 口和中断系统、定时/计数器等功能模块集成到一块硅片上的芯片级微型计算机系统。
3.当今国际上大都采用MCU或者EMCU来代替“单片机” 一词。
二、简答:1.单片机的编程语言总体上有哪三大类?它们各有什么特点?答:单片机的编程语言总体上可以分为三大种类:机器语言、汇编语言和高级语言。
(1)机器语言是一种直接面向机器、唯一能被计算机直接识别和执行的计算机语言。
它是一串由和“1”组成的二进制代码。
目标程序的执行速度快,占用内存少,运行效率高,但它不易理解和记忆,编写、阅读、修改和调试都很麻烦。
(2)汇编语言是用助记符表示指令的语言,目的是使指令便于书写、识别和记忆。
汇编语言实质上是机器语言的符号表示,即汇编指令和机器指令一一对应,故这种计算机语言也是面向机器的语言,用汇编语言编写的程序要比与其等效的高级语言程序,具有更高的目标代码转换效率,占用内存资源少,运行速度快;虽然引入了简单的指令助记符,但是汇编语言在使用上仍然比高级语言困难得多;汇编语言还缺乏良好的通用性和可移植性。
(3)C语言是当代应用最为广泛、影响最为深远的主流高级编程语言之一。
用C语言编写的C源程序(*.c)可读性强,易学易理解,编程效率高,尤其具备汇编源程序所不具备的良好通用性和可移植性;同时它还支持结构化程序设计及其自动化集成开发工具/环境,这使得程序员能够集中时间和精力去从事对于他们来说更为重要的创造性劳动,从而显著提高了程序的质量和工作的效率。
2.单片机的主要特点是什么?答:(1)集成度高,易于扩展;(2)面向应用,突出控制;(3)可靠性高,适应性强;(4) 性价比高,易于嵌入。
3.51内核的主流单片机产品有哪几种?它们各有什么特点?答:(DMCS-51系列单片机分为基本型和增强型两大子系列:51子系列和52子系列,以芯片型号的最末位数字作为标志。
c51单片机电路原理
单片机是一种集成电路,它集成了CPU、内存、输入输出接口等组成部分,广泛应用于各种电子设备中。
C51单片机是一种经典且常用的单片机型号,具有强大的处理能力和广泛的应用领域。
C51单片机的电路原理是指将C51单片机与其他组件(如传感器、显示器、电
机等)进行相连的电路。
这些电路包括供电电路、时钟电路、复位电路、引脚连接电路等。
C51单片机需要一个稳定的电源供电。
一般情况下,我们会使用5V直流电源
来供电,通过稳压器和滤波电容确保电压的稳定性。
C51单片机内部需要一个精确的时钟频率来进行工作。
为了提供稳定的时钟信号,我们需要添加一个晶体振荡器电路,通常通过连接一个石英晶体和补偿电容来实现。
晶体振荡器的频率可以根据具体应用需求选择。
C51单片机还需要一个复位电路来确保在上电或其他异常情况下能够正确启动。
复位电路一般由复位电路芯片和电阻电容组成,当电路上电或复位信号触发时,通过自动复位电路将C51单片机复位。
最重要的是,C51单片机的引脚需要连接到其他外部组件,以实现输入输出功能。
引脚连接电路包括输入电路和输出电路。
输入电路可以通过电阻分压、开关电路等方式将外部信号输入C51单片机。
而输出电路一般需要添加电流放大器或者
继电器等元件,以控制外部设备的动作。
C51单片机的电路原理主要包括供电电路、时钟电路、复位电路和引脚连接电路。
这些电路的设计和连接要符合C51单片机的规格要求,以确保其正常运行和
稳定性。
在实际应用中,我们需要根据具体需求进行相应的电路设计和调试。
单片机at98c51动态显示原理
单片机AT98C51的动态显示原理主要是利用人眼的视觉暂留效应。
当显示内容更新速度足够快时,人眼无法察觉到内容的闪烁或动态变化,从而产生静态显示的错觉。
在AT98C51的动态显示中,通常采用数码管作为显示设备。
由于数码管只能显示数字和一些简单的字符,因此需要通过扫描的方式逐位显示。
具体来说,单片机AT98C51会按照一定的顺序逐位控制数码管的显示,每次只显示一位数字或字符,并通过快速切换来模拟整体显示效果。
为了实现动态显示,单片机AT98C51需要不断地刷新数码管显示内容。
由于单片机的资源有限,高频率的刷新可能会导致资源耗费过大,从而影响其他计算工作。
因此,单片机AT98C51通常会采用分时扫描的方式进行动态显示,即在每个位的时间间隔内只对一位数码管进行刷新操作,其他时间则进行其他计算工作。
为了进一步提高动态显示的效率和稳定性,单片机AT98C51可以利用定时器中断来实现定时刷新。
具体来说,单片机AT98C51可以在定时器中断触发时进行数码管刷新操作,从而将等待中断的时间用于其他计算工作,提高单片机的利用率和稳定性。
总之,单片机AT98C51的动态显示原理主要是利用人眼的视觉暂留效应和分时扫描技术,通过定时器中断来实现定时刷新,提高动态显示的效率和稳定性。
C51单片机最小系统的电路原理与制作——吴越1 C51单片机最小系统电路图及电路原理单片机最小系统,是指用最少的元件组成并可工作的单片机系统,相关的资料网上或书店都很多。
图1为一个常见的单片机最小系统电路图。
C51最小系统电路由复位电路、时钟电路组成。
另外还需要DC+5V的电源最小系统才能工作。
(1)复位电路:复位电路在单片机系统中很关键,当程序运行不正常或死机时,就需要进行复位,一般有两种复位方式。
①上电复位:由电容C3和电阻R1串联组成,系统一通电,RST脚(9脚)为高电平,这个高电平持续的时间由电路的RC值来决定。
典型的C51单片机当RST脚的高电平持续两个机器周期以上就将复位,适当组合RC的取值就可以保证可靠的复位。
一般C3取10μF、R1取10K。
也有不同取值的,原则是RC组合要在RST脚上产生2个机器周期以上的高电平。
②手动复位:由电阻R2和开关S组成,R2取值没有严格的要求,一般能把复位脚的电压下拉至0.5V以下即可,可以把R2理解为缓冲电阻或与C3、R1组成防抖动电路,也有不用R2的。
单片机通电启动后,电容C3两端的电压持续充电约为5V,此时电阻R1两端的电压接近于0V,RST脚为低电平,系统进入正常工作状态。
当按下开关S时,开关导通,电容被短路,电容释放之存储的电量。
电容两端的电压从5V降到约等于0V,电阻R1两端的电压上升到约等于5V,RST脚为高电平,系统进入复位状态。
(2)时钟电路:时钟电路由晶振CY和C1、C2组成,一般晶振的取值1.2MHz~24MHz。
典型的晶振取11.0592MHz或12MHz,11.0592MHz适用于串口通讯,12MHz适用于定时控制,C1、C2一般取15pF~50pF。
如果要自己设计单片机系统的PCB板,注意,C1、C2要紧靠晶振CY,并且晶振CY和C1、C2要紧靠C51芯片,以保证振荡器可靠的工作。
系统通电后可以检测一下晶振是否起振。
若起振,可以用示波器观察到XTAL2会输出很漂亮的正弦波波型,也可以用万用表测量(用直流档)XTAL2和地之间的电压,可以看到有2V左右的电压(有效电压值)。
c51单片机计数器触发机制
摘要:
一、概述C51单片机计数器
二、C51单片机计数器的工作原理
1.触发机制
2.计数器的工作模式
三、应用实例及电路设计
1.手动计数器设计
2.显示电路
四、程序编写与调试
1.编写计数器程序
2.调试与优化
正文:
一、概述C51单片机计数器
C51单片机是一款广泛应用于嵌入式系统的微控制器,其内部集成了多种功能模块,其中之一便是计数器。
C51单片机计数器可用于计时、计数等应用,为我们的生活和工作带来便利。
二、C51单片机计数器的工作原理
1.触发机制:C51单片机计数器可以通过外部触发信号进行计数。
当触发信号发生时,计数器进行加1操作。
触发信号的来源可以是各种传感器、按键等。
2.计数器的工作模式:C51单片机计数器支持多种工作模式,如定时器模式、外部中断模式等。
根据实际应用需求选择合适的工作模式。
三、应用实例及电路设计
1.手动计数器设计:通过连接一个共阴数码管,实现0-99的计数。
硬件电路图如图所示。
2.显示电路:使用74LS47芯片驱动共阴数码管显示,单片机输出数据控制。
四、程序编写与调试
1.编写计数器程序:使用C语言编写计数器程序,实现触发计数、显示等功能。
2.调试与优化:使用Keil UVision4软件进行程序调试,确保计数器功能正常运行。
如有问题,对程序进行优化调整。
通过以上步骤,我们可以充分利用C51单片机计数器功能,实现各种计时、计数等应用。
