透明导电玻璃的工作原理

透明导电玻璃是一种能够同时具有透明性和导电性的材料，常用于制造触摸屏、显示器和太阳能电池等电子器件。其工作原理基于以下两个基本原理：

1. 厚度电阻效应：透明导电玻璃通常由氧化铟锡(ITO)薄膜组成，这种薄膜的电阻主要取决于其厚度。当外加电压施加到透明导电玻璃上时，电流会在导电层内流动，但由于导电层的厚度非常薄，电流可以很容易地通过导电层，从而导致材料能够显示透明。

2. 自由载流子效应：透明导电玻璃中的导电层通常注入了自由载流子，如电子或空穴。这些载流子可以在导电层中自由移动，因此，当外加电压施加到透明导电玻璃上时，载流子会在导电层内移动，从而形成电流。这种载流子的注入也有助于提高导电层的导电性能。

总的来说，透明导电玻璃的工作原理就是通过在导电层中形成电流来实现导电性，同时保持材料的透明性。

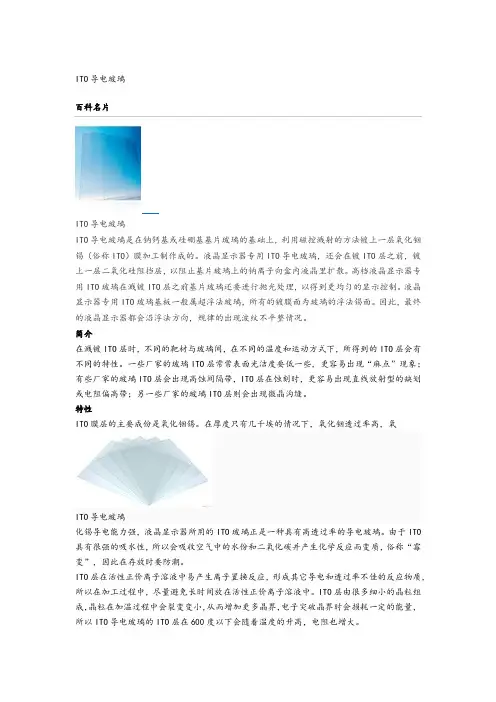

ITO玻璃

ITO导电玻璃

百科名片

ITO导电玻璃

ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。

简介

在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。

特性

ITO膜层的主要成份是氧化铟锡。在厚度只有几千埃的情况下，氧化铟透过率高，氧 ITO导电玻璃

化锡导电能力强，液晶显示器所用的ITO玻璃正是一种具有高透过率的导电玻璃。由于ITO具有很强的吸水性，所以会吸收空气中的水份和二氧化碳并产生化学反应而变质，俗称“霉变”，因此在存放时要防潮。

ITO层在活性正价离子溶液中易产生离子置换反应，形成其它导电和透过率不佳的反应物质，所以在加工过程中，尽量避免长时间放在活性正价离子溶液中。ITO层由很多细小的晶粒组成，晶粒在加温过程中会裂变变小，从而增加更多晶界，电子突破晶界时会损耗一定的能量，所以ITO导电玻璃的ITO层在600度以下会随着温度的升高，电阻也增大。

分类

ITO导电玻璃按电阻分，分为高电阻玻璃（电阻在150~500欧姆）、普通玻璃（电阻在60~150欧姆）、低电阻玻璃（电阻小于60欧姆）。高电阻玻璃一般用于静电防护、触控屏幕制作用；普通玻璃一般用于TN类液晶显示器和电子抗干扰；低电阻玻璃一般用于STN液晶显示器和透明线路板。

钙钛矿太阳能电池的结构及工作原理

钙钛矿太阳能电池是一种新型的太阳能电池，具有高效率、低成本、易制备等优点，因此备受关注。它的结构和工作原理如下：

一、结构

钙钛矿太阳能电池的基本结构由五个层次组成：透明导电玻璃（TCO）、钙钛矿吸收层、电子传输层、空穴传输层和金属背电极。

透明导电玻璃是用于光线进入和产生电流的基础。钙钛矿吸收层是光能转换为电能的地方。它是由多种有机卤化物或无机盐类组成，通常为CH3NH3PbI3或CsPbI3等。这些物质具有良好的光吸收性和光生载流子特性。

电子传输层和空穴传输层用于分别运输负载和正载流子。它们通常由TiO2或ZnO等氧化物材料制成。金属背电极连接到空穴传输层上，用于提供外部回路。

二、工作原理

当太阳光线照射在钙钛矿吸收层上时，光能被吸收并转化为电能。这个过程涉及到光生载流子的产生和运输。在钙钛矿吸收层中，光子被吸收后会激发出电子和空穴。电子会被传输到电子传输层，而空穴则会被传输到空穴传输层。

在电子传输层中，电子通过TiO2或ZnO等半导体材料向金属背电极运动。在空穴传输层中，空穴通过相同的机制向金属背电极运动。这些载流子的运动会产生外部回路中的电流。

总体来说，钙钛矿太阳能电池采用了一种高效率、低成本、易制备的结构和工作原理。它具有很大的应用前景，在未来将会成为太阳能领域的一个重要组成部分。

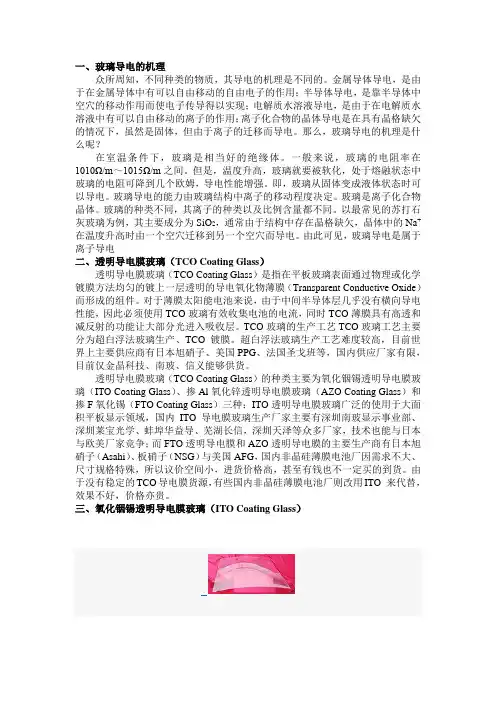

透明导电膜玻璃TCO

一、玻璃导电的机理

众所周知，不同种类的物质，其导电的机理是不同的。金属导体导电，是由于在金属导体中有可以自由移动的自由电子的作用；半导体导电，是靠半导体中空穴的移动作用而使电子传导得以实现；电解质水溶液导电，是由于在电解质水溶液中有可以自由移动的离子的作用；离子化合物的晶体导电是在具有晶格缺欠的情况下，虽然是固体，但由于离子的迁移而导电。那么，玻璃导电的机理是什么呢？

在室温条件下，玻璃是相当好的绝缘体。一般来说，玻璃的电阻率在1010Ω/m～1015Ω/m之间。但是，温度升高，玻璃就要被软化，处于熔融状态中玻璃的电阻可降到几个欧姆，导电性能增强。即，玻璃从固体变成液体状态时可以导电。玻璃导电的能力由玻璃结构中离子的移动程度决定。玻璃是离子化合物晶体。玻璃的种类不同，其离子的种类以及比例含量都不同。以最常见的苏打石灰玻璃为例，其主要成分为SiO2，通常由于结构中存在晶格缺欠，晶体中的Na+在温度升高时由一个空穴迁移到另一个空穴而导电。由此可见，玻璃导电是属于离子导电

二、透明导电膜玻璃（TCO Coating Glass）

透明导电膜玻璃（TCO Coating Glass）是指在平板玻璃表面通过物理或化学镀膜方法均匀的镀上一层透明的导电氧化物薄膜（Transparent Conductive Oxide）而形成的组件。对于薄膜太阳能电池来说，由于中间半导体层几乎没有横向导电性能，因此必须使用TCO玻璃有效收集电池的电流，同时TCO薄膜具有高透和减反射的功能让大部分光进入吸收层。TCO玻璃的生产工艺TCO玻璃工艺主要分为超白浮法玻璃生产、TCO镀膜。超白浮法玻璃生产工艺难度较高，目前世界上主要供应商有日本旭硝子、美国PPG、法国圣戈班等，国内供应厂家有限，目前仅金晶科技、南玻、信义能够供货。

透明导电膜玻璃（TCO Coating Glass）的种类主要为氧化铟锡透明导电膜玻璃（ITO Coating Glass）、掺Al氧化锌透明导电膜玻璃（AZO Coating Glass）和掺F氧化锡（FTO Coating Glass）三种；ITO透明导电膜玻璃广泛的使用于大面积平板显示领域，国内ITO导电膜玻璃生产厂家主要有深圳南玻显示事业部、深圳莱宝光学、蚌埠华益导、芜湖长信，深圳天泽等众多厂家，技术也能与日本与欧美厂家竞争；而FTO透明导电膜和AZO透明导电膜的主要生产商有日本旭硝子（Asahi）、板硝子（NSG）与美国AFG，国内非晶硅薄膜电池厂因需求不大、尺寸规格特殊，所以议价空间小，进货价格高，甚至有钱也不一定买的到货。由于没有稳定的TCO导电膜货源，有些国内非晶硅薄膜电池厂则改用ITO 来代替，效果不好，价格亦贵。
