玻璃透光原理

大万建筑设计院

玻璃幕墙的组成及玻璃幕墙的原理

玻璃幕墙的组成

第一类，明框玻璃幕墙。铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。

第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。

第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。第四类，点支式玻璃幕墙。玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。玻璃幕墙的重点是明框和隐框玻璃幕墙。

玻璃幕墙的原理

整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。幕墙是通过特大万建筑设计院

殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。

通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。

明框玻璃幕墙的几个细节关键点

（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。

●施工技术　巍楚－莲．前　２０１７．年　

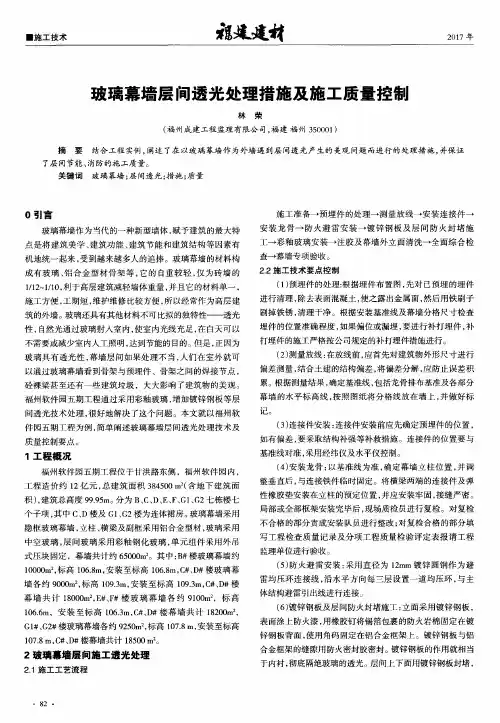

玻璃幕墙层间透光处理措施及施工质量控制　

林荣　

（福州成建工程监理有限公司，福建福州３５０００１）　

摘要结合工程实例，阐述了在以玻璃幕墙作为外墙遇到层间透光产生的美观问题而进行的处理措施，并保证　了层间节能、消防的施工质量。　关键词玻璃幕墙；层间透光；措施；质量　

０引言　

玻璃幕墙作为当代的一种新型墙体，赋予建筑的最大特　

点是将建筑美学、建筑功能、建筑节能和建筑结构等因素有　

机地统一起来，受到越来越多人的追捧。玻璃幕墙的材料构　

成有玻璃、铝合金型材骨架等，它的自重较轻，仅为砖墙的　

１／１２～１／１０，利于高层建筑减轻墙体重量，并且它的材料单一，　

施工方便，工期短，维护维修比较方便，所以经常作为高层建　

筑的外墙。玻璃还具有其他材料不可比拟的独特性——透光　

性，自然光通过玻璃射人室内，使室内光线充足，在白天可以　

不需要或减少室内人工照明，达到节能的目的。但是，正因为　

玻璃具有透光性，幕墙层问如果处理不当，人们在室外就可　

以通过玻璃幕墙看到骨架与预埋件、骨架之间的焊接节点，　砼裸梁甚至还有一些建筑垃圾，大大影响了建筑物的美观。　

福州软件园五期工程通过采用彩釉玻璃，增加镀锌钢板等层　

间透光技术处理，很好地解决了这个问题。本文就以福州软　

件园五期工程为例，简单阐述玻璃幕墙层间透光处理技术及　

质量控制要点。　

１工程概况　

福州软件园五期工程位于甘洪路东侧，福州软件园内，　

工程造价约１２亿元，总建筑面积３８４５００　ｍ　（含地下建筑面　

积），建筑总高度９９．９５ｍ。分为Ｂ、ｃ、Ｄ、Ｅ、Ｆ、Ｇ１、Ｇ２七栋楼七　

个子项，其中Ｃ、Ｄ楼及Ｇ１、Ｃ２楼为连体裙房。玻璃幕墙采用　

隐框玻璃幕墙，立柱、横梁及副框采用铝合金型材，玻璃采用　

中空玻璃，层间玻璃采用彩釉钢化玻璃，单元组件采用外吊　

式压块固定，幕墙共计约６５０００ｍ　。其中：Ｂ＃楼玻璃幕墙约　

ｌＯ０００ｍ：，标高１０６．８ｍ，安装至标高１０６．８ｍ，ｃ＃、Ｄ＃楼玻璃幕　

单向玻璃的原理

一、引言

单向玻璃是一种特殊的玻璃，它可以让光线在一个方向上透过，而在另一个方向上则反射。这种特殊的光学效果使得单向玻璃被广泛应用于建筑、汽车、隐私保护等领域。本文将详细介绍单向玻璃的原理。

二、单向玻璃的结构和制作方法

单向玻璃由两层不同厚度的玻璃层和中间夹层组成。中间夹层通常是一种聚合物材料，如聚丙烯或聚碳酸酯等。这种夹层可以使得光线在一个方向上透过，而在另一个方向上则反射。

制作单向玻璃的方法有很多种，最常见的是将两片不同厚度的玻璃用一定厚度的中间夹层粘合在一起。这样做不仅可以提高单向玻璃的强度和耐久性，还可以控制其透光率和反射率。

三、单向玻璃的原理

单向玻璃之所以能够实现“透明”和“不透明”的效果，是因为它利用了光的折射和反射原理。当光线从一个介质进入另一个介质时，会发生折射和反射。

在单向玻璃中，中间夹层的折射率比玻璃的折射率小。当光线从夹层进入玻璃时，会发生折射；而当光线从玻璃进入夹层时，则会发生反射。这种不同的光学效果使得单向玻璃在一个方向上可以透过光线，而在另一个方向上则会反射光线。

具体来说，当光线从外部垂直入射到单向玻璃上时，由于中间夹层的折射率小于玻璃的折射率，所以大部分光线会被夹层反射回去。只有一小部分光线能够穿过夹层进入玻璃内部，并被散布到整个窗户上。这样就实现了单向透明的效果。

当人们站在窗户内侧观察外面时，他们看到的是窗户外面的景象；而当人们站在窗户外侧观察内部时，他们看到的是反射在夹层上的景象。这种效果可以保护隐私，同时也可以防止室内阳光过强。

四、单向玻璃的应用

单向玻璃由于其特殊的光学效果和广泛的应用领域而备受欢迎。以下是一些常见的应用场景：

1.建筑领域：单向玻璃可以用于大楼外墙、天窗、幕墙等部位，既能实现隐私保护，又能提高建筑物整体美观度。

2.汽车领域：单向玻璃可以用于汽车侧窗、后窗等部位，既能实现隐私保护，又能防止室内阳光过强。

3.隐私保护领域：单向玻璃可以用于医院、银行、商店等场所，既能实现隐私保护，又能提高安全性和美观度。

深圳市林上科技有限公司

2019-03-25 第 1 页 共 2 页 漫透射材料原理及透光率的测量

当光线穿过粗糙表面的透射材料，比如磨砂玻璃时，透射光会弥散开，在宏观上不存在规则透射，称之为漫透射。

如果光线照射到漫射性好的透光材料上时，比如乳白玻璃等，以多个角度发生传播方向的偏折。各传播方向上透射光亮度相同的漫透射称为均匀漫透射，透过具有漫透射特性的材料不能看到清晰的影像，所以能实现在遮挡一定视线的同时透光和采光。

磨砂玻璃、压花玻璃的表面结构凹凸不平，透过的光沿不同方向发散传播，从而产生透光而不透像的效果。

乳白玻璃内部含有大量分散粒子，由于分散粒子的折射率与玻璃主体不同，光在乳白玻璃内部发生漫透射、在表面发生漫反射，从而产生柔和的视觉感受。

乳白色的灯罩，和建筑用的磨砂玻璃，这些都是漫透射材料，这种材料虽然看起来不透明，但是却透光。

乳白玻璃、扩散板、灯罩、磨砂玻璃、氧化锆、菲林胶片、医用X胶片、玻璃纤维增强塑料等常见的材料都具有漫透射特性。

而通常漫透射材料的透光率测量，要用漫透射原理的仪器测量，并且具有积分球的效果。

透光率测试仪LS117，用于乳白扩散板、氧化锆、镀铝薄膜、X光片、雾状、磨砂玻璃等材料的透光率以及光密度测试。

深圳市林上科技有限公司

2019-03-25 第 2 页 共 2 页
