51单片机寄存器

51单片机寄存器功能一览表

21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。

在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：

MCS－51单片机的特殊功能寄存器

符号 地址 功能介绍

B F0H B寄存器

ACC E0H 累加器

PSW D0H 程序状态字

TH2* CDH 定时器/计数器2（高8位）

TL2* CCH 定时器/计数器2（低8位）

RCAP2H* CBH 外部输入（P1.1）计数器/自动再装入模式时初值寄存器高八位

RCAP2L* CAH 外部输入（P1.1）计数器/自动再装入模式时初值寄存器低八位

T2CON* C8H T2定时器/计数器控制寄存器

IP B8H 中断优先级控制寄存器

P3 B0H P3口锁存器

IE A8H 中断允许控制寄存器

P2 A0H P2口锁存器

SBUF 99H 串行口锁存器

SCON 98H 串行口控制寄存器

P1 90H P1口锁存器

TH1 8DH 定时器/计数器1（高8位）

TH0 8CH 定时器/计数器1（低8位）

TL1 8BH 定时器/计数器0（高8位） TL0 8AH 定时器/计数器0（低8位）

51单⽚机定时器寄存器TH0和TL0初值的计算⽅法

前提：

1. 频率：频率是单位时间内完成周期性变化的次数

2.⼀个时钟周期 = 12 个机器周期

计算⽅式：

假设我们单⽚机的晶振是11.0592MHz，那么⼀秒钟可产⽣的机器周期数 11.0592MHz / 12 = 921600 个，

如果我们要定时50 ms，即0.05 s,所以需要921600 * 0.05 = 46080个机器周期。⽽如果我们的定时器⼯作

在16位定时器/计数器模式，那么最⼤值为 2^16=65536,所以初值设置为 65536-46080 = 19456。

⼗六进制写法为：

TH0 = 0X4c;

TL0 = 0x00;

⼗进制写法为：

TH0 = (65536-46080)/256;

TL0 = (65536-46080)%256;

(16位⼆进制数对256求模得到的是⾼⼋位，同理求余得到的是低⼋位)

注：初学，⼤神勿喷！！

51单片机IO口工作原理

51单片机（英文名为8051 Microcontroller）是一种由Intel公司于1980年推出的8位单片机，广泛应用于嵌入式系统中。作为一种高性能、低功耗的单片机，其周围有多个IO口（Input/Output ports），可以用来实现数字输入、输出、模拟输入、输出等功能。下面将详细介绍51单片机IO口的工作原理。

1.51单片机的IO口介绍

51单片机共有4个8位的IO口，依次为P0、P1、P2和P3、每个IO口都是一个8位的寄存器，称为端口寄存器（port register），用于和外部设备进行数据通信。其中，P0是一个具有双重输入和输出特性的端口，可以配置为输入口或输出口；P1和P3是纯输出端口；P2是输入输出混合端口。

2.IO口的工作模式

IO口的工作模式由P0、P1、P2和P3的寄存器位来配置。每个IO口的寄存器位都有对应的功能和控制位，通过设置这些位可以控制IO口的工作模式和输出状态。

2.1输入模式

在输入模式下，IO口作为输入口，接受来自外部器件的信号。通过将对应的寄存器位设置为1，可以将IO口配置为输入模式。在输入模式下，端口寄存器的位对应的为悬空状态，可以通过主动上拉或下拉方法来确保IO口的状态。

2.2输出模式 在输出模式下，IO口作为输出口，通过控制寄存器位的值可以输出高电平或低电平信号。将对应的寄存器位设置为0，可以将IO口配置为输出模式。在输出模式下，直接修改端口寄存器的位即可改变IO口的输出状态。对于纯输出端口，即P1和P3，更方便地改变IO口的状态可以通过直接操作对应的位。

2.3产生中断

IO口还可以通过设置为中断产生源的方式来实现中断功能。在输入模式下，将对应的寄存器位设置为1，即可配置IO口为中断输入。当IO口检测到中断触发条件（例如边沿触发、电平触发等），会触发相应的中断服务程序（ISR）。

3.IO口的读取和写入操作

为了读取和写入IO口的状态，可以直接访问相应的寄存器。在读取IO口状态时，可以通过读取寄存器将IO口的状态读入到CPU中。在写入IO口状态时，可以通过对寄存器的相应位进行写操作来改变IO口的状态。

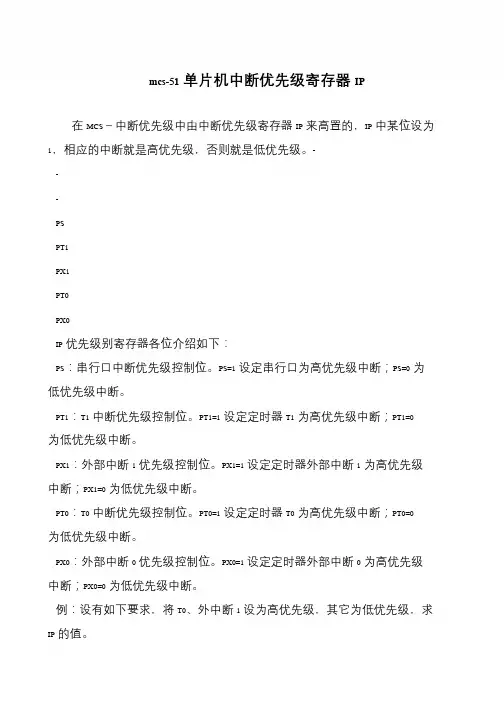

mcs-51 单片机中断优先级寄存器 IP

在 MCS－中断优先级中由中断优先级寄存器 IP 来高置的，IP 中某位设为

1，相应的中断就是高优先级，否则就是低优先级。-

-

-

PS

PT1

PX1

PT0

PX0

IP 优先级别寄存器各位介绍如下：

PS：串行口中断优先级控制位。PS=1 设定串行口为高优先级中断；PS=0 为

低优先级中断。

PT1：T1 中断优先级控制位。PT1=1 设定定时器 T1 为高优先级中断；PT1=0

为低优先级中断。

PX1：外部中断 1 优先级控制位。PX1=1 设定定时器外部中断 1 为高优先级

中断；PX1=0 为低优先级中断。

PT0：T0 中断优先级控制位。PT0=1 设定定时器 T0 为高优先级中断；PT0=0

为低优先级中断。

PX0：外部中断 0 优先级控制位。PX0=1 设定定时器外部中断 0 为高优先级

中断；PX0=0 为低优先级中断。

例：设有如下要求，将 T0、外中断 1 设为高优先级，其它为低优先级，求

IP 的值。
