螺栓规格型号标准

螺栓规格型号标准的重要性及应用

引言

螺栓是一种常见的紧固件，广泛应用于工程、制造等领域。作为连接和固定各种设备的关键元件，螺栓对于保障工程质量、设备稳定运行以及提高生产效率等方面都具有至关重要的作用。本文将详细介绍螺栓的规格型号标准及其在实际应用中的重要性。

一、螺栓类型及特点

1. 螺纹类型

螺栓常见的螺纹类型有公制螺纹和英制螺纹。公制螺纹以毫米为单位，具有较高的强度和互换性；英制螺纹则以英寸为单位，主要应用于英美国家。

2. 长度

螺栓的长度根据使用场合和设备要求而定，一般分为标准长度和加长长度。对于关键部位或大型设备，通常采用加长螺栓以增强连接效果。

3. 材料

螺栓常用的材料包括碳钢、不锈钢、合金钢等。碳钢和不锈钢主要用于一般工程，而合金钢则具有更高的强度和抗腐蚀性，适用于特殊环境。

二、规格型号规范

国家及行业对于不同类型的螺栓制定了相应的标准，以确保其规格、性能和质量等方面符合要求。在选择和使用螺栓时，应遵循相关标准，以确保安全性和可靠性。例如，GB/T 3098.1-2010标准规定了M10~M68系列公制粗牙螺纹的规格和性能要求，而JB/T 9154-2014则针对高强度大六角头螺栓作出了规定。

三、技术要求与操作注意事项

1. 抗拉强度

抗拉强度是衡量螺栓性能的重要指标之一。在安装和使用过程中，应确保螺栓的抗拉强度满足设计要求，以保证连接部位的稳定性。

2. 弯曲半径

螺栓的弯曲半径与所需拧紧力矩密切相关。为确保螺栓紧固效果和设备稳定性，应严格控制弯曲半径并遵循相关标准。

3. 涂层保护

为提高螺栓的防腐蚀性能，常对其进行涂层处理。涂层保护包括镀锌、喷塑等，可根据实际需求选择合适的涂层种类和厚度。

4. 操作注意事项

在安装和使用螺栓过程中，应注意以下几点：首先，确保螺栓和螺母的规格、型号匹配；其次，在拧紧螺栓时，应使用合适的工具并按照对角线顺序逐步拧紧，避免单侧受力导致螺纹损坏；最后，定期检查螺栓的紧固情况，发现松动应及时拧紧。

四、质量监督与检验

为确保螺栓产品质量符合规定指标，质量监督机构会对生产过程进行严格检验。这些检验包括对原材料的质量控制、生产过程的监督以及成品的质量检测等。同时，第三方机构也可以进行检测验证，以确保螺栓产品的可靠性。通过这些质量监督和检验措施，可以有效地提高螺栓产品的质量水平。

五、实际应用案例分析

在一些大型工程项目中，如桥梁建设、高层建筑等，螺栓的规格型号标准显得尤为重要。以某大型桥梁项目为例，为确保桥梁结构的安全性和稳定性，施工单位严格按照国家标准选用符合要求的螺栓产品，并进行严格的安装和检验。最终，在工程投入使用后，这些螺栓表现出了良好的性能和质量，为桥梁的安全运行提供了有力保障。

六、结论

综上所述，正确选择和应用符合规格型号标准的螺栓对于保障工程安全、提高设备稳定运行具有重要意义。在实际工作中，应充分了解各种类型螺栓的特点及技术要求，严格遵循相关标准规范进行选用和操作。同时，加强质量监督和检验工作也是确保螺栓产品质量的关键环节。只有全面掌握螺栓规格型号标准及其在实际应用中的重要性，才能更好地发挥其在工程领域中的作用。

合集下载

螺栓规格表示方法标准

螺栓规格表示方法标准

螺栓规格表示方法标准

螺栓是一种常见的紧固件，广泛应用于机械设备、汽车、航空航天等领域。螺栓的规格表示方法是非常重要的，它直接关系到螺栓的使用效果和安全性。因此，正确理解和掌握螺栓规格表示方法标准对于工程技术人员和相关行业从业者来说至关重要。

螺栓的规格表示方法主要包括直径、材质、强度等几个方面。首先，螺栓的直径是指螺栓的直径尺寸，通常用毫米（mm）作为单位。直径的表示方法通常是在螺栓型号后面加上直径尺寸，例如M8表示直径为8mm的螺栓。其次，螺栓的材质是指螺栓所采用的材料，常见的材质有碳素钢、合金钢、不锈钢等。材质的表示方法通常是在螺栓型号后面加上材质代码，例如8.8表示碳素钢螺栓，10.9表示合金钢螺栓。再次，螺栓的强度是指螺栓的拉伸强度和抗剪强度，通常用等级表示，例如8.8级、10.9级等。强度的表示方法通常是在螺栓型号后面加上强度等级，例如8.8级表示拉伸强度为800MPa，抗剪强度为640MPa的螺栓。

除了上述几个基本方面，螺栓的规格表示方法还包括螺纹类型、头部形状、表面处理等内容。螺栓的螺纹类型通常有粗牙和细牙两种，表示方法通常是在螺栓型号后面加上螺纹类型代码，例如M81.25表示粗牙螺纹，M81表示细牙螺纹。螺栓的头部形状通常有六角头、圆头、沉头等，表示方法通常是在螺栓型号后面加上头部形状代码，例如M820表示六角头螺栓，M820表示圆头螺栓。螺栓的表面处理通常有镀锌、热镀锌、喷涂等，表示方法通常是在螺栓型号后面加上表面处理代码，例如M820表示镀锌螺栓，M820表示热镀锌螺栓。

总的来说，螺栓的规格表示方法标准是一个综合性的体系，需要工程技术人员和相关行业从业者全面了解和掌握。只有正确理解和应用螺栓的规格表示方法，才能保证螺栓的正确选用和使用，从而确保机械设备、汽车、航空航天等领域的安全性和可靠性。因此，建议相关人员加强对螺栓规格表示方法标准的学习和实践，提高对螺栓的认识和应用水平，为相关行业的发展和进步做出贡献。

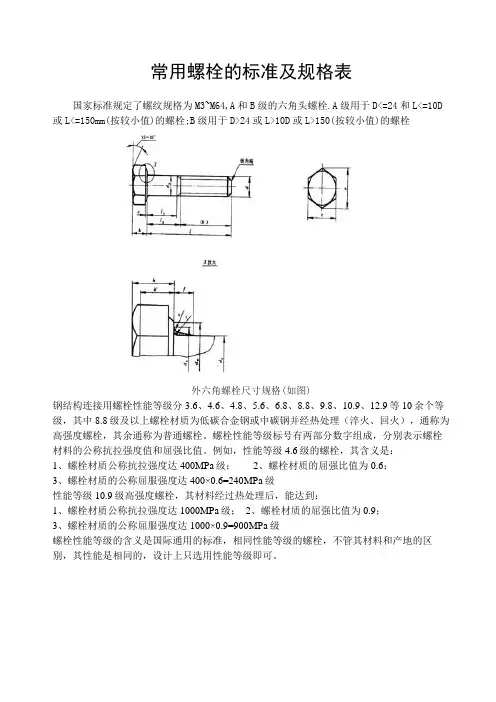

常用螺栓的标准及规格表

常用螺栓的标准及规格表

常用螺栓的标准及规格表

国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓

外六角螺栓尺寸规格(如图)

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是：

1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6；

3、螺栓材质的公称屈服强度达400×0.6=240MPa级

性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：

1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9；

3、螺栓材质的公称屈服强度达1000×0.9=900MPa级

螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

常 用 螺 丝 规 格 表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

(每英寸) 成品外径 线径

最大 最小 ±0.02mm 最大 最小 ±0.02mm

国

标

粗

牙

60° M1.4 0.30 1.38 1.34 1.16

英

制

粗

牙

55° 1/8 40 3.145 3.03 2.70

M1.7 0.35 1.68 1.61 1.42 5/32 32 3.945 3.795 3.38

M2.0 0.40 1.98 1.89 1.68 3/16 24 4.732 4.592 4.00

M2.3 0.40 2.28 2.19 1.98 1/4 20 6.32 6.165 5.45

螺栓规格尺寸对照表

螺栓规格尺寸对照表

螺栓规格尺寸对照表

螺栓规格尺寸对照表：

1、常规M系列螺栓：

M1.6×4mm、M2×5mm、M2.5×6mm、M3×6mm、M3×8mm、M4×8mm、M4×10mm、M5×10mm、M5×12mm、M6×12mm、M6×15mm、M8×16mm、M8×20mm、M10×20mm、M10×25mm、M12×30mm等。

2、标准A系列螺栓：

A2（304）M5×16mm、A2（304）M6×20mm、A2（304）M8×25mm、A2（304）M10×30mm、A2（304）M12×35mm、A2（316）M5×16mm、A2（316）M6×20mm、A2（316）M8×25mm、A2（316）M10×30mm、A2（316）M12×35mm等。

3、高强度A4系列螺栓：

A4（316）M6×25mm、A4（316）M8×30mm、A4（316）M10×35mm、A4（316）M12×45mm、A4（316）M14×55mm、A4（316）M16×60mm、A4（316）M18×65mm、A4（316）M20×70mm、A4（316）M22×80mm、A4（316）M24×90mm等。

4、ASME/ANSI系列螺栓：

ASME/ANSI B18.2.1 0-1/4（#6）、ASME/ANSI B18.2.1 1/4-5/16（#8）、ASME/ANSI B18.2.1 5/16-3/8（#10）、ASME/ANSI B18.2.1

3/8-7/16（#12）、ASME/ANSI B18.2.1 7/16-1/2（#14）、ASME/ANSI

B18.2.2 3/8-1/2（#5）、ASME/ANSI B18.2.2 1/2-5/8（#6）、ASME/ANSI B18.2.2 5/8-3/4（#7）、ASME/ANSI B18.2.2 3/4-7/8（#8）等。

m20化学螺栓规格表

m20化学螺栓规格表

m20化学螺栓规格表

M20化学螺栓的规格表如下：

1. M20*260：这种型号的化学螺栓主要用于新旧构造的相接处，如梁、柱、板等。其圆头直径为30毫米，螺距为2.5毫米，头部直径为30毫米，厚度为20毫米，内六角对侧尺寸为17毫米，深度为10毫米。

2. M20*300：这种型号的化学螺栓主要用于大跨度钢结构厂房的支撑和固定。其圆头直径为30毫米，螺距为3毫米，头部直径为30毫米，厚度为20毫米，内六角对侧尺寸为17毫米，深度为12毫米。

3. M20*350：这种型号的化学螺栓主要用于桥梁、高速公路、铁路等大型基础设施的建设中。其圆头直径为30毫米，螺距为3.5毫米，头部直径为30毫米，厚度为20毫米，内六角对侧尺寸为17毫米，深度为14毫米。

以上是M20化学螺栓的一些常见规格，具体的规格参数可能会因厂家、地区等不同而有所差异。在实际应用中，需要根据具体的需求和条件进行选择和使用。
