第六章 射线照相底片的评定
大连开发区质量技术监督稽查队 陈 伟
6．1 评片工作的基本要求
通过射线照相，使缺陷在底片留下足以识别的影像。评片时，要考虑三要素：
第一要考虑的是底片质量必须符合标准要求；
第二应考虑与观片有关的设备和环境条件；
第三为评片人员对观察到的影像应能作出正确的分析与判断，这些都取决于评片人员的知识、经验、技术水平以及责任心。
6.1.1 底片质量要求
大家都知道，不同的检测标准对底片质量的要求有所不同，本部分按特种设备使用的《承压设备无损检测》JB∕T
4730·2—2005射线检测来评述底片质量。
1. 底片灵敏度
底片灵敏度又称像质计灵敏度，它是底片质量的最重要的指标，也是影像射线照相质量诸多因素的综合结果。底片灵敏度通常是用丝型像质计测定的，评片底片灵敏度的指标是像质计上应识别丝号，它等于底片上能识别的最细金属丝的编号。显然，给定透照厚度的底片上显示的金属丝直径越
小，识别丝号越大，底片灵敏度就越高。对底片的灵敏度检查内容包括：底片上是否有像质计影像，像质计型号、像质计规格、摆放位置是否正确，能够观察到的金属丝识别丝号是否到达到相应技术等级规定等要求。
*有关像质计灵敏度的识别，请见JB∕T 4730·2—2005标准中的有关章节和附录A中的表A.1、表A.2和表A.3的要求和规定。
但应注意以下三点：
⑴、标准是用透照厚度W来确定应识别丝号的，即单壁透照W=T，双壁透照W=2T。
⑵、既不是焊缝或热影响区上的丝号，也不是加垫板单面焊焊缝相邻的母材和垫板上金属区的丝号，而应识别的是焊缝相邻的母材金属区的丝号，且能够清晰地看到长度不少于10mm的连续金属丝，专用像质计至少应能识别两根金属丝。
⑶、单壁透照，像质计若放于胶片侧时，应做对比试验，使灵敏度满足标准要求，并在像质计适当位置加F标记。
⑷、像质计的摆放应符合要求。
2、底片的黑度
潇湘工作室制作
焊缝射线照相底片的评判规律一、探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。二、
评片开始第一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。三、气孔形象最明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。四、咬边成线亦成点，似断似续常相见，这个缺陷最好定，位置就在熔合线。五、未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位*中间。六、内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。七、未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。八、横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。九、还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。十、有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。十一、未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。十二、危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走**。十三、夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。十四、气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。十五、多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。十六、评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。注：*四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。**指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。（感谢锅炉信息网锅炉论坛－dingf朋友提供）一、表面缺陷
4
5
6
7
8
9
10
11
12
13
14
15
二、气孔
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43三、加渣
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
小径管射线检测操作工艺
小径管的应用的较为广泛，保证其质量至关重要，因此必须要做好小径管的检测工作。本文主要对小径管射线检测工艺进行了分析和探讨，希望能为大家提供借鉴。
标签： 小径管；射线检测；工艺
一、射线无损检测技术
射线在穿透物体过程中会与物质发生相互作用，因吸收和散射而使其强度减弱。强度衰减程度取决于物质的衰减系数和射线在物质中穿越的厚度。如果被透照物体（试件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件，该局部区域的透过射线强度就会与周围产生差异。把胶片放在适当位置使其在透过射线的作用下感光，经暗室处理后得到底片。底片上各点的黑化程度取决于射线照射量（射线强度×照射时间），由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位就会出现黑度差异。底片上相邻区域的黑度差定义为“对比度”。把底片放在光片灯光屏上借助透过光线观察，可以看到由对比度构成的不同形状的影像，评片人员据此判断缺陷情况并评价试件质量。
二、小径管的射线检测
小径管是指外径D0≤100mm的管子。依据现行行业标准JB/T4730.2-2005《承压设备无损检测》要求，管子的对接接头的射线检测必须用双壁双影法透照。按照被检焊缝在底片上的影像特征，又分为椭圆成像和重迭成像两种方法。同时满足两个条件，即壁厚T≤8mm；焊缝宽度g≤D0/4时，采用倾斜透照方式椭圆成像。不满足上述条件或椭圆成像有困难，或为适应特殊需求（如特意要检出焊缝根部的面状缺陷）时，可采用垂直透照方式重迭成像。本文只讨论倾斜透照方式椭圆成像。
三、小径管椭圆成像的工艺
（一）透照布置
应控制椭圆影像的开口宽度在1倍焊缝宽度左右。如偏心距太大，椭圆开口宽度过大，窄小的根部缺陷（裂纹、未焊透等）有可能漏检，或者因影像畸变过大，难于评判；偏心距太大还有可能使拍出来的片子焊缝不全，成为废片。偏心距太小，椭圆开口宽度过小，又会使源侧焊缝与胶片侧焊缝根部缺陷不易分开；偏心距太小也有可能使拍出来的片子没有开口，而成为废片。

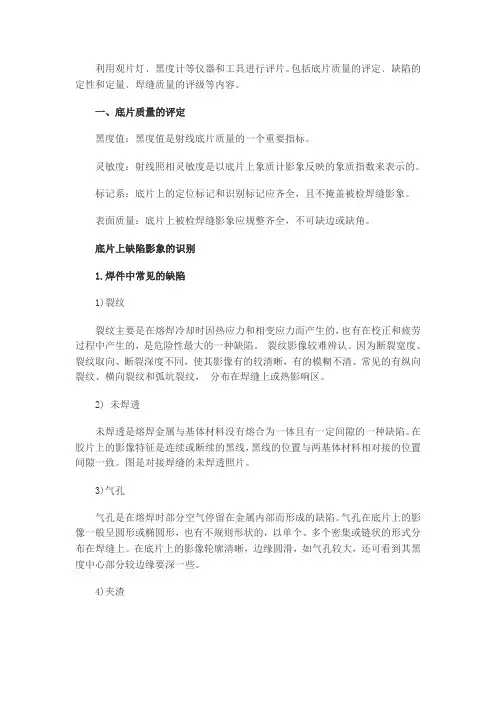

利用观片灯﹑黑度计等仪器和工具进行评片。包括底片质量的评定﹑缺陷的定性和定量﹑焊缝质量的评级等内容。
一、底片质量的评定
黑度值：黑度值是射线底片质量的一个重要指标。
灵敏度：射线照相灵敏度是以底片上象质计影象反映的象质指数来表示的。
标记系：底片上的定位标记和识别标记应齐全，且不掩盖被检焊缝影象。
表面质量：底片上被检焊缝影象应规整齐全，不可缺边或缺角。
底片上缺陷影象的识别
1.焊件中常见的缺陷
1)裂纹
裂纹主要是在熔焊冷却时因热应力和相变应力而产生的，也有在校正和疲劳过程中产生的，是危险性最大的一种缺陷。 裂纹影像较难辨认。因为断裂宽度、裂纹取向、断裂深度不同，使其影像有的较清晰，有的模糊不清。常见的有纵向裂纹、横向裂纹和弧坑裂纹， 分布在焊缝上或热影响区。
2) 未焊透
未焊透是熔焊金属与基体材料没有熔合为一体且有一定间隙的一种缺陷。在胶片上的影像特征是连续或断续的黑线，黑线的位置与两基体材料相对接的位置间隙一致。图是对接焊缝的未焊透照片。
3)气孔
气孔是在熔焊时部分空气停留在金属内部而形成的缺陷。气孔在底片上的影像一般呈圆形或椭圆形，也有不规则形状的，以单个、多个密集或链状的形式分布在焊缝上。在底片上的影像轮廓清晰，边缘圆滑，如气孔较大，还可看到其黑度中心部分较边缘要深一些。
4)夹渣 夹渣是在熔焊时所产生的金属氧化物或非金属夹杂物，因来不及浮出表面，停留在焊缝内部而形成的缺陷。在底片上其影像是不规则的，呈圆形、块状或链状等，边缘没有气孔圆滑清晰， 有时带棱角，如所示。
5)烧穿
在焊缝的局部，因热量过大而被熔穿，形成流垂或凹坑。在底片上的影像呈光亮的圆形(流垂)或呈边缘较清晰的黑块(凹坑)， 如图所示。
2.铸件中常见的缺陷
1) 夹杂
夹杂是金属熔化过程中的熔渣或氧化物，因来不及浮出表面而停留在铸件内形成的。在胶片上的影像有球状、块状或其他不规则形状。其黑度有均匀的和不均匀的，有时出现的可能不是黑块而是亮块，这是因为铸件中夹有比铸造金属密度更大的夹杂物，如铸镁合金中的熔剂夹渣，如图所示。
