建筑结构和结构选型

建筑结构与结构选型

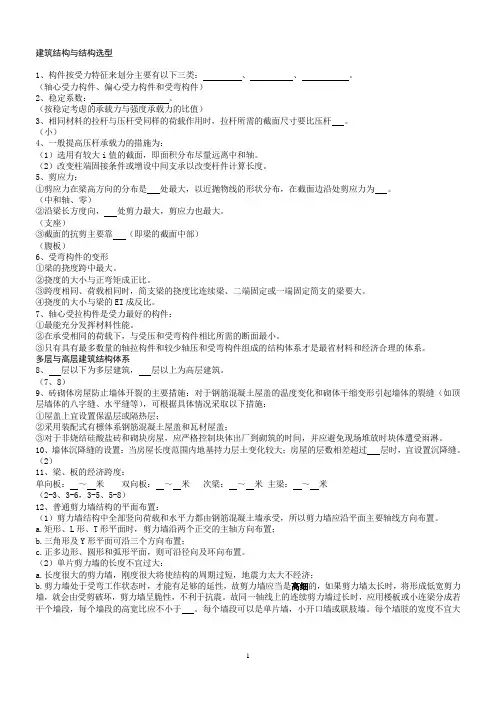

结构基本概念

⼀、强度——承载能⼒

刚度(受弯构件)、稳定性(受压构件)——抗变形能⼒ 整体性——不散架

承载能⼒和抗变形能⼒是结构设计的最基本的问题 ⽔平构件——挠度

拉、压、弯、剪、扭i

l 0

=

λ AI i =

——稳定系数<1 λ↗?↘,则实际承载⼒越⼩

⼀般提⾼压感承载⼒的措施为:1、选⽤有较⼤i 值的截⾯,即⾯积分布尽量远离中和轴

2、改变柱端固接条件或增设中间⽀撑以改变杆件计算长度0l

剪应⼒:1、剪应⼒在梁⾼⽅向的分布是中和轴处最⼤,以近似抛物线的形状分布,在截⾯边沿处剪应⼒为零。

2、沿梁长度⽅向,制作出剪⼒最⼤,剪应⼒也最⼤

3、截⾯的抗剪主要靠腹板(即梁的截⾯中部)

受弯变形1、梁的挠度跨中最⼤

2、挠度的⼤⼩与正弯矩成正⽐

3、跨度相同、荷载相同,简⽀梁的挠度⽐连续梁、⼆端固定或⼀端固定简

⽀梁要⼤4、挠度的⼤⼩与梁的EI(刚度)成反⽐

砌体结构⼀、优点:经济缺点:整体性差

⼆、构造要求1、满⾜⾼厚⽐

当⾼厚⽐不能满⾜要求时:1)增加墙体厚度

2)加设壁柱(墙垛)

3)加设构造柱

4)减⼩横墙间距三、砌体结构的基本抗震措施1、限制建筑物⾼度

2、控制结构体型的⾼宽⽐

3、控制横墙间距

4、设置变形缝(防震缝)

5、尽端、他突出部位加强锚固

6、楼梯尽量不布置在平⾯尽端

7、圈梁、构造柱

8、平⾯⼏何中⼼与刚度中⼼尽量重合

框架结构

⼀、刚接——框架

铰接——排架框架的连接点是刚节点,是⼀个⼏何不变体。

跨度⼀样,中柱不产⽣弯矩

剪⼒墙结构

⼀、剪⼒墙结构的特点1、空间刚度⼤,刚度很⼤将使结构的周期过短,地震⼒太⼤

2、建筑空间灵活性较差

3、墙承重体系

⼆、调整剪⼒墙刚度的⽅法1、适当减⼩剪⼒墙的厚度

2、降低连梁的⾼度

3、增⼤门窗洞⼝宽度

4、超过8⽶的剪⼒墙应⽤施⼯洞划分⼩墙肢

三、框⽀剪⼒墙1、保证⼤空间有充分的刚度,防⽌属相的刚度过于悬殊

2、加强转换层的刚度与承载⼒,保证转换层可以将上层剪⼒可靠的传递到落地墙上去。

3、落地剪⼒墙的布置和数量

1)底部⼤空间层应有落地剪⼒墙或落地筒,落地纵横剪⼒墙最好成组布置结合为落地筒

2)平⾯为长矩形,横向剪⼒墙的⽚数较多时,落地的横向剪⼒墙的数⽬与横向剪⼒墙数⽬之⽐,⾮抗震设计时不宜⼩于30%,抗震设计时不宜少于50% 对于⼀半平⾯,上下层的刚度⽐:——在⾮震区应尽量接近于1,不应⼤于3

在抗震设计时应尽量接近于1,不应⼤于23)框⽀梁的宽度不应⼩于上部剪⼒墙厚度的2倍

框⽀梁上部层不宜设边门洞,不得在中柱上⽅开设门洞框架剪⼒墙

框架-剪⼒墙结构中剪⼒墙的布置宜符合下列要求:1 剪⼒墙宜均匀布置在建筑物的周边附近、楼梯间、电梯间、平⾯形状变化及恒载较⼤的部位,剪⼒墙间距不宜过⼤;

2 平⾯形状凹凸较⼤时,宜在凸出部分的端部附近布置剪⼒墙;

3 纵、横剪⼒墙宜组成L形、T形和[形等型式;

4 单⽚剪⼒墙底部承担的⽔平剪⼒不宜超过结构底部总⽔平剪⼒的40%;

5 剪⼒墙宜贯通建筑物的全⾼,宜避免刚度突变;剪⼒墙开洞时,洞⼝宜上下对齐;

6 楼、电梯间等竖井宜尽量与靠近的抗侧⼒结构结合布置;

7 抗震设计时,剪⼒墙的布置宜使结构各主轴⽅向的侧向刚度接近。

筒体结构1、筒中筒结构:框筒由密柱(柱距<4m)⾼粱组成

筒体—框架、框筒、多重筒、成束筒体、多筒体2、筒体结构布置:

1.以⽅形和圆形平⾯为好

2.可以⽤对称的三⾓形或⼈字形

3.外框筒柱得柱距以不⼤于4mm为好

4.矩形平⾯时,长宽⽐不宜⼤于2

5.四⾓的柱⼦宜适当加⼤,⼀般界⾯加⼤1-2倍

6.⼀般情况下H/B不应⼩于3,⾼度不宜低于60m

7.宜采⽤宽扁柱,⼀般不宜采⽤圆形和⽅形柱;梁⾼⼀般0.6—1.5m,宽度同墙厚,⼀般不⼩于250mm

8.内筒边长为外筒边长的1/3为好

单层⼚房结构体系

⼀、结构形式1、单层钢筋混凝⼟柱⼚房:主要承重构件采⽤钢筋混凝⼟柱,钢筋混凝⼟屋架(薄腹梁)或钢屋架。当有吊车时,⼀般采⽤钢筋混凝⼟吊车梁

2、单层钢结构⼚房:主要承重构件采⽤钢柱、钢屋架、钢吊车梁3、门式钢架轻⼯⼚房:是由柱和梁结合在⼀起,形状像门字的结构。有钢筋混凝⼟门式钢架和钢门式钢架。

⼆、柱⽹布置

单层⼚房柱⼦开机按尺⼨⼀般均为6⽶。⼚房⼭墙应布置抗风柱间距⼀般为6⽶

⼆、围护墙1、砌体隔墙与柱宜脱开或柔性连接,隔墙顶部应设现浇钢筋混凝⼟压顶梁

2、8度和9度时,应按上密下稀的原则,每个4m左右在窗顶增设⼀道圈梁,

圈梁截⾯宽度宜与墙厚相同,截⾯⾼度不应⼩于180mm

三、屋盖结构1、根据材料不同:由轻型板材组成的有檩体系和由⼤型屋⾯板(预制)组成的

⽆檩体系2、有檩体系是在屋⾯梁(或屋架)上铺设檩条,檩条上放置轻型板材⽽成。檩

条间距 1.0-5.0m,⽀撑檩条的屋架间距⼀般为 6.0-12.0m,屋⾯坡度为1/20-1/503、⽆檩体系是指在屋⾯梁或屋架上,直接放置预制⼤型钢筋混凝⼟预制板的屋

盖。⼤型屋⾯板的尺⼨⼀般为1.5*6.0m,3.0*6.0m,屋架间距为6.0m,屋⾯坡度为1/10-1/20.

四、柱间⽀撑

⼗字形交叉⽀撑、空腹式门形⽀撑、实腹式门形⽀撑、⼋字形⽀撑、⼈字形⽀撑

当柱距l与柱间⽀撑的⾼度h1之⽐≥2时,宜采⽤⼈字形⽀撑;≥2.5时,宜采⽤⼋字形⽀撑。1、布置原则:

1)柱间⽀撑的设置位置应与屋盖⽀撑的布置相协调

2)每⼀温度区段的每⼀列柱,⼀般均应设置柱间⽀撑,两道柱间⽀撑距离不宜⼤于66m

门式钢架的柱间⽀撑间距⼀般为36-45m⽊结构体系

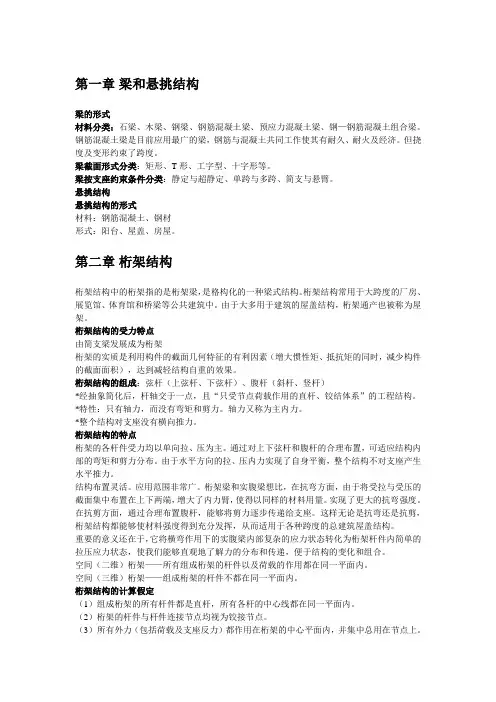

⼀、桁架

适⽤跨度6-60m

基本特点:1、平⾯—外荷与⽀座反⼒都作⽤在全部桁架杆件轴线所在的平⾯内

2、⼏何不变—桁架的杆件按三⾓形法则构成

3、铰接—杆件相交的节点,计算按铰接考虑。荷载作⽤在节点上

4、轴向受⼒—由于节点按照铰接考虑,所以各杆均受轴向⼒

合理形式:弧形最好,折线次之

⼆、拱结构

抵抗推⼒措施1、推⼒由⽔平拉杆承受

2、通过刚性⽔平结构集中传递给端部拉杆、

3、由两侧结构整体承受

4、由基础直接承受

合理拱轴线

拱的⽮⾼于拱脚推⼒成反⽐

三、壳结构薄壳结构主要承受曲⾯内的轴⼒(双向法向⼒)和顺剪⼒,弯矩和扭矩都很⼩

3、双曲扁壳:⽮⾼≤l/5的壳体四、⽹架结构

五、吊挂、悬索结构
