单片机接口程序

格式：doc
大小：95.50 KB
文档页数：28

实验一：8255

#include

#define PA XBYTE[0X7CFF] //0111 1100，A1A0=00时选中端口A

#define PB XBYTE[0X7DFF] //0111 1101，A1A0=01时选中端口B

#define com XBYTE[0X7FFF] //0111 1111 A1A0=11时选中控制寄存器，P2.7为0选中芯片

void main()

{

unsigned char a;

com=0x90; //1001 0000设置8255的控制字格式

a=PA;

PB=a;

}

实验二：485

先发后收:

#include

unsigned char a;

unsigned char b;

int n;

sbit p=P1^0;

void Delay(int n);

void main()

{

TMOD=0X20;

SCON=0X50;

TH1=0Xfd;

TL1=0Xfd;

TR1=1;

b=0xff;

while(1)

{

p=1 ;

b=b-0x01;

SBUF=b;

while(TI==0)

{}

TI=0;

Delay(3000);

p=0;

while(RI==0)

{}

P2=SBUF; RI=0;

Delay(3000);

}

void Delay(int n)//延时程序

{

while(n--)

{}

}

先收后发：

#include

unsigned char a;

unsigned char b;

int n;

sbit p=P1^0;

void Delay(int n);

void main()

{

TMOD=0X20;

SCON=0X50;

TH1=0Xfd;

TL1=0Xfd;

TR1=1;

while(1)

{

p=0;

while(RI==0)

{}

P2=SBUF;

a=SBUF;

RI=0;

Delay(3000);

p=1;

b=0xff-a;

SBUF=b;

while(TI==0)

{}

TI=0;

Delay(3000);

}}

void Delay(int n) //延时程序

{ while(n--)

{}

}

实验三：232

#include"reg51.h" //中断法，波特率9.6k

void main()

{ SCON=0x50;

TMOD=0x20;

PCON=0X80;

TL1=0XFA;

TH1=0XFA;

TR1=1;

EA=1;

ES=1;}

void intserl(void)interrupt 4

{ unsigned char date;

if(RI)

{date=SBUF;

P2=date;

RI=0;

SBUF=0x4c;

}

TI=0;

}

查询法：

#include"reg51.h" //查询法,波特率9.6k

void main()

{

unsigned char date;

SCON=0x50;

TMOD=0x20;

PCON=0X80;

TL1=0XFA;

TH1=0XFA;

TR1=1;

EA=1;

ES=1;

while(1)

{P1=0x00;

if(RI)

{date=SBUF;

P2=date; RI=0;

P1=0x01;

SBUF=P0;

TI=0;}

else while(!RI);}

}

实验四：LED

#include

#define uint unsigned int

#define uchar unsigned char

sbit clk1=P2^0;

sbit ds=P2^1;

sbit clk2=P2^2;

sbit oe1=P2^7;

sbit oe2=P2^6;

uchar a;

uchar tab1[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //逐列有效（列低电平有效）

uchar tab2[]={0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00}; //逐个多一列有效

void delay(uint t)

{

uchar i,j;

for(j=t;j>0;j--)

for(i=t;i>0;i--);

}

void send_595(uchar byte)

{

uchar i;

for(i=0;i<8;i++)

{

clk1=0;

delay(1);

ds=(bit)(byte&0x80);

delay(1);

clk1=1;

delay(1);

byte=byte<<1;}

clk2=0;

delay(2);

clk2=1; }

void output_data() //输出数据

{

clk2=0;

_nop_();

clk2=1;

}

void send138(uchar a)

{ uchar i;

for(i=0;i<8;i++)

{

P0=a++; //对应每一列，从第一行到第八行

clk2=0;

_nop_();

clk2=1;

delay(90);

}

void main()

{

/*------------------------------红色按行一颗一颗点亮------------------------------------------*/

uchar i;

oe1=0;

oe2=1;

for(a=0;a<8;a++) //一行一行地亮

{

P0=a;//固定行

for(i=0;i<8;i++)

{

send_595(tab1[i]); //逐列点亮

output_data();

delay(90);}

}

/*------------------------------绿色按列一颗一颗点亮-----------------------------------------*/

oe1=1;

oe2=0;

{send_595(0xfe); //选中第一列 send138(0);

send_595(0xfd); //选中第二列

send138(0);

send_595(0xfb);

send138(0);

send_595(0xf7);

send138(0);

send_595(0xef);

send138(0);

send_595(0xdf);

send138(0);

send_595(0xbf);

send138(0);

send_595(0x7f);

send138(0);}

------红色一行一行点亮 oe1=0;

oe2=1;

for(a=0;a<8;a++) //一行一行地亮

{P0=a;

for(i=0;i<8;i++)

{

send_595(tab2[i]); //逐列点亮

output_data();

delay(90);

}

/*------------------------------绿色一行一行点亮------------------------------------------*/

oe1=1;

oe2=0;

{send_595(0xfe); //固定前一列

send138(0);

send_595(0xfc); //固定前两列

send138(0);

send_595(0xf8);

send138(0);

send_595(0xf0);

send138(0);

send_595(0xe0);

send138(0);

send_595(0xc0);

send138(0);

send_595(0x80);

send138(0);

send_595(0x00);

GPS与单片机接口程序设计

Ｊ汽车虐予　专题　２ｏｏ７　ｏ７。　

瓤　浚　

■ｆ辽宁省大连市大连民族学院创新中心。大连　１１６６ｏｏ）　王占猛　

ＧＰＳ即全球定位系统，是本世纪７０年代由美国　陆海空三军联合研制的新一代空间卫星导航定位　系统。其主要目的是为陆、海、空三大领域提供实　时、全天候和全球性的导航服务，并用于情报收集、　核爆监测和应急通讯等一些军事目的，是美国独霸　全球战略的重要组成。经过２０余年的研究实验，耗　资３００亿美元，到１９９４年３月，全球覆盖率高达　９８％的２４颗ＧＰＳ卫星星座己布设完成。它主要有　三大组成部分，即空问星座部分、地面监控部分和　用户设备部分。其中ＧＰＳ空问星座部分、地面监控　部分均为美国所控制；ＧＰＳ的用户设备主要由接收　机硬件和处理软件组成。用户通过用户设备接收　ＧＰＳ卫星信号，经信号处理而获得用户位置、速度等　信息，最终实现利用ＧＰＳ进行导航和定位的目的。　随着经济的不断发展使移动目标的定位、监　控、指挥和调度系统，成为公安、银行以及公交运输　系统中一个越来越重要的问题，而ＧＰＳ定位技术的　出现给车辆、轮船等移动目标的导航定位提供了精　确、实时的定位能力。现代人对于ＧＰＳ已经不是很　陌生了．虽然ＧＰＳ系统一开始是为军事目的而建立　的．但很快在民用方面得到了极大的发展。现在大　多数的ＧＰＳ都已经模块化并提供简洁的应用接口，　本文就是以５１单片机为例，介绍其与ＧＰＳ的接口　程序设计。　ＧＰＳ的输入输出格式采用美国海洋电子协会　为海洋电子设备制定的ＮＭＥＡ一０１８３标准格式。　该格式为Ａ　ＳＣ　ＩＩ码字符串，易于理解，在多种高级　语言中都可以直接进行判别和分离，提取所需要的　数据。在ＮＭＥＡ一０１８３协议中，车载终端常用的命　令主要有：　ＧＰＧＧＡ　ＧＰＳ定位信息：　ＧＰＧＳＡ　ＧＰＳ当前卫星信息：　ＧＰＡＬＭ　ＧＰＳ历书信息；ＧＰＵ　ＴＧ地面速度信息。　以ＧＰＧＧＡ语句为例，具体说明ＮＭ　ＥＡ　２０１８３　语句的应用。ＧＰＧＧＡ语句的格式为：　￥ＧＰＧＧＡ，定位时间（ｈｈｍｍ　ＳＳ．ｓｓ），纬度、纬度　方向、经度、经度方向、定位质量、卫星数目、精度因　子、天线高度、米、水平偏移、米、差分数据龄期、差　分参考站、校验和＜ＣＲ＞＜Ｌ　Ｆ＞。　目前市场上的ＧＰＳ模块大都提供串行通讯接　口．其串行通讯参数为：波特率＝４８００数据位＝８位　停止位＝１位无奇偶校验。由于其数据输出与１ＴｒＬ　兼容．我们就可以通过单片机的串口通过设置相应　的数据格式与ＧＰＳ进行通信了。　ＮＭＥＡ一０１８３是以语句形式发送数据的，接收　机可能发送很多类型的语句，而我们需要的可能只　是某些语句中的几个字段。因此就需要对接收到的　数据进行解析，取得所需的信息。另外，可能会由于　小数点位数不同等原因，语句的长度是可变的，因　而分离感兴趣的信息时．不能按照该信息在语句中　所处的字符位置来查找．只能依据逗号分隔符，这　些都是我们在程序中需要注意的问题。为解决信息　的正确提取问题，并提高程序的复用性，可以编写　适当的函数，如一个用来分离语句，返回ＧＰＳ语句　电　迦ｉ亘　ＥＬＥｅＴＲＯＮｌｅ　ＴＥＳ１．　…一．．一

单片机原理及接口技术pdf

单片机（Microcontroller Unit, MCU）是一种集成了中央处理器（CPU）、内存和输入输出接口等功能的微型计算机，它被广泛应用于嵌入式系统中。在本文中，我们将介绍单片机的基本原理及接口技术。

一、单片机的基本原理

单片机的基本原理是通过中央处理器（CPU）来执行程序代码，它包含了指令寄存器和程序计数器等关键部件。通过程序计数器，CPU能够自动读取存储器中的指令，并根据指令中的操作码进行相应的操作。同时，单片机还包含了一些寄存器，用于存放数据和临时结果。

单片机的工作过程可以大致分为以下几个步骤：

1.初始化：在程序开始执行之前，单片机需要进行一些初始化操作，例如设置时钟源、端口方向等。

2.读取指令：单片机从存储器中读取一条指令，并将其存入指令寄存器中。

3.解码指令：CPU解析指令包含的操作码，并根据操作码执行相应的操作。

4.执行指令：根据指令中的操作码，CPU执行相应的操作，例如运算、存储数据等。

5.更新程序计数器：在执行一条指令后，CPU将程序计数器的值递增，以指向下一条指令。

二、单片机的接口技术单片机的接口技术是指单片机与外部设备之间的连接和通信方式。常见的单片机接口技术包括串口、并口、I2C、SPI等。

1. 串口（Serial Port Interface）：串口是单片机与其他设备之间进行数据传输的一种常见接口技术。串口通信包括异步串口和同步串口两种方式。异步串口通信适用于短距离和低速度传输，同步串口通信适用于长距离和高速度传输。

2. 并口（Parallel Port Interface）：并口是一种广泛应用的单片机接口技术，它能够同时传输多位数据。并口通常通过其中一种并口控制器与其他设备相连，该控制器负责将单片机内部的并行信号转换为相应的串行信号。

3. I2C（Inter-Integrated Circuit）：I2C是一种双线制的串行总线接口，用于连接单片机与其他设备。I2C总线上的设备可以通过地址进行唯一识别，从而实现多个设备之间的通信。

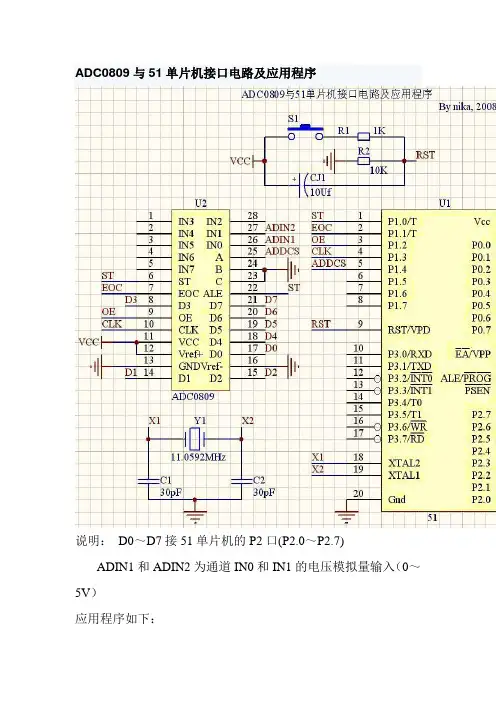

ADC0809与51单片机接口电路及应用程序1

ADC0809与51单片机接口电路及应用程序

说明： D0～D7接51单片机的P2口(P2.0～P2.7)

ADIN1和ADIN2为通道IN0和IN1的电压模拟量输入（0～5V）

应用程序如下：

#include"reg52.h"

#define uchar unsigned char

sbit ST=P1^0;

sbit EOC=P1^1;

sbit OE=P1^2;

sbit CLK=P1^3;

sbit ADDCS=P1^4;

uchar AD_DATA[2]; //保存IN0和IN1经AD转换后的数据

/**********延时函数************/

void delay(uchar i)

{

uchar j;

while(i--)

{

for(j=125;j>0;j--)

;

}

/*********系统初始化***********/

void init()

{

EA = 1; //开总中断

TMOD = 0x02; //设定定时器T0工作方式

TH0=216; //利用T0中断产生CLK信号

TL0=216;

TR0=1; //启动定时器T0

ET0=1;

ST=0;

OE=0;

}

/***********T0中断服务程序************/

void t0(void) interrupt 1 using 0

{

CLK=~CLK;

}

/***********AD转换函数**********/

void AD()

{

ST=0;

ADDCS=0; //选择通道IN0

delay(10);

ST=1; //启动AD转换

单片机原理及接口技术

单片机原理及接口技术（上）

一、单片机基本原理

单片机（Microcontroller）是由中央处理器（CPU）、存储器（ROM、RAM）、输入/输出接口（I/O）和定时/计数器等模块所组成的一个微型计算机系统。单片机通过程序控制，能够完成各种控制任务和数据处理任务。目前，单片机已广泛应用于计算机、通讯、电子、仪表、机械、医疗、军工等领域。

单片机的基本原理是程序控制。单片机执行的程序，是由程序员以汇编语言或高级语言编制而成，存放在存储器中。当单片机加电后，CPU按指令序列依次从存储器中取得指令，执行指令，并把执行结果存放到存储器中。程序员通过编写的程序，可以对单片机进行各种各样的控制和数据处理。

单片机的CPU是整个系统的核心，它负责执行指令、处理数据和控制系统的各种操作。CPU通常包括运算器、控制器、指令译码器和时序发生器等模块。其中，运算器主要用于执行算术和逻辑运算；控制器用于执行指令操作和控制系统的运行；指令译码器用于识别指令操作码，并将操作码转化为相应的操作信号；时序发生器用于产生各种时序信号，确保系统按指定的时间序列运行。

存储器是单片机的重要组成部分，用于存储程序和数据。存储器一般包括ROM、EPROM、FLASH和RAM等类型。其中，ROM是只读存储器，用于存储程序代码；EPROM是可擦写可编程存储器，用于存储不经常改变的程序代码；FLASH是可擦写可编程存储器，用于存储经常改变的程序代码；RAM是随机存储器，用于存储数据。

输入/输出接口（I/O）用于与外部设备进行数据交换和通信。单片机的I/O口可分为并行I/O和串行I/O两类。并行I/O通常包括数据总线、地址总线和控制总线等，用于与外部设备进行高速数据传输。串行I/O通常通过串口、I2C总线、SPI总线等方式实现，用于与外部设备进行低速数据传输。

定时/计数器是单片机中的重要组成部分，它可以产生各种时间、周期和脉冲信号，用于实现各种定时和计数操作。定时/计数器一般包括定时器、计数器、PWM模块和捕捉/比较模块等，用于满足不同的应用需求。
