螺纹测量方法

中径是检验精密螺纹是否合格的一个重要指标。一般采用显微镜检验，本文介绍用三针测量法来对螺纹中径进行简易测量。只需要三根量针和杠杆千分尺以及必要的夹持螺纹的支架即可，然后把原始测量数据进行处理就能求出螺纹中径了。 三针测量法是一种间接简易测量中径的方法。测量时将直径相同的三根量针放在被测螺纹的沟槽里，其中两根放在同侧相邻的沟槽里，另一根放在对面与之相对应的中间沟槽内（如图1）。用杠杆千分尺，测出量针外廓最大距离M值，然后通过下面公式计算，求出被测螺纹的中径M。

由图知:

代入上式经整理得：

对于公制螺纹，用α=60°,则：

d2=M-3d0+0.866P 式中：d0-量针直径；P-螺纹螺距。

为了消除牙型半角误差对测量结果的影响，应选择最佳直径的量针，以使其在螺纹侧面的中径线上接触（如图2）。量针最佳直径d最佳按下式计算:

对于公制螺纹：

图2

1.根据被测螺纹的螺距，计算并选择最佳量针直径。

2.擦净被测螺纹，并夹持在支架上。

3.擦净杠杆千分尺，并调整零位。

4.将量针分别放入螺纹沟槽内，旋转杠杆千分尺的微分筒，使两测头与量针接触，然后读出M值。

5.在同一截面相互垂直的两个方向上分别测出M值，并将其平均值代入公式计算出螺纹中径。

6.判断被测螺纹中径的合格性。 用三针法测量螺纹中径，可按以下步骤进行：

螺纹测量方法

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

1． 用螺纹环规及卡板测量

对于一般标准螺纹，都采用螺纹环规或塞规来测量。在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。

2． 用螺纹千分尺测量

螺纹千分尺是用来测量螺纹中径的，一般用来测量三角螺纹，其结构和使用方法与外径千分尺相同，有两个和螺纹牙形角相同的触头，一个呈圆锥体，一个呈凹槽。有一系列的测量触头可供不同的牙形角和螺距选用。 测量时，螺纹千分尺的两个触头正好卡在螺纹的牙形面上， 所得的读数就是该螺纹中径的实际尺寸。

3． 用齿厚游标卡尺测量

齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。测量时，将齿高卡尺读数调整至齿顶高 (梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚。

4． 三针测量法

用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D的三根量针，然后用适当的量具(如千分尺等)来测量尺寸M的大小，以验证所加工的螺纹中径是否正确。

5． 双针测量法

双针测量法的用途比三针测量法还要广泛，如螺纹圈数很少的螺纹，以及螺距大的螺纹(螺距大于6.5)，都不便用三针量法测量，而用双针量法测量则简便可行，对于普通螺纹，牙形角α=60°

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

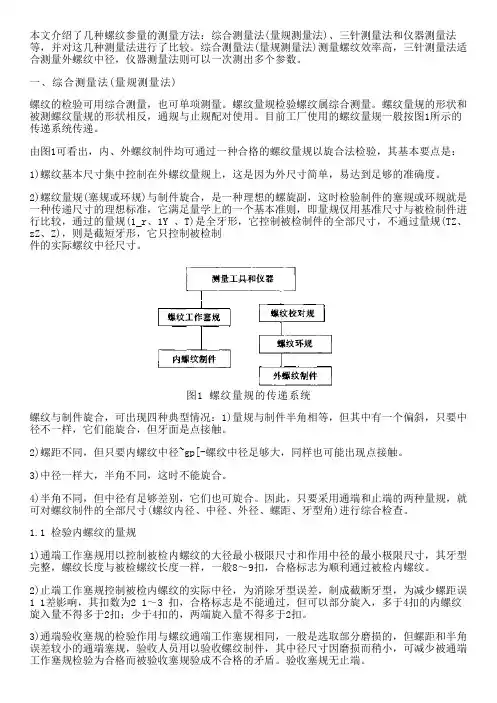

本文介绍了几种螺纹参量的测量方法：综合测量法(量规测量法)、三针测量法和仪器测量法

等，并对这几种测量法进行了比较。综合测量法(量规测量法)测量螺纹效率高，三针测量法适

合测量外螺纹中径，仪器测量法则可以一次测出多个参数。

一、综合测量法(量规测量法)

螺纹的检验可用综合测量，也可单项测量。螺纹量规检验螺纹属综合测量。螺纹量规的形状和

被测螺纹量规的形状相反，通规与止规配对使用。目前工厂使用的螺纹量规一般按图1所示的

传递系统传递。

由图1可看出，内、外螺纹制件均可通过一种合格的螺纹量规以旋合法检验，其基本要点是：

1)螺纹基本尺寸集中控制在外螺纹量规上，这是因为外尺寸简单，易达到足够的准确度。

2)螺纹量规(塞规或环规)与制件旋合，是一种理想的螺旋副，这时检验制件的塞规或环规就是

一种传递尺寸的理想标准，它满足量学上的一个基本准则，即量规仅用基准尺寸与被检制件进

行比较，通过的量规(1_r、1Y 、T)是全牙形，它控制被检制件的全部尺寸，不通过量规(TZ、

zZ、Z)，则是截短牙形，它只控制被检制件的实际螺纹中径尺寸。

图1 螺纹量规的传递系统

螺纹与制件旋合，可出现四种典型情况：1)量规与制件半角相等，但其中有一个偏斜，只要中

径不一样，它们能旋合，但牙面是点接触。

2)螺距不同，但只要内螺纹中径~gp[-螺纹中径足够大，同样也可能出现点接触。

3)中径一样大，半角不同，这时不能旋合。

4)半角不同，但中径有足够差别，它们也可旋合。因此，只要采用通端和止端的两种量规，就

可对螺纹制件的全部尺寸(螺纹内径、中径、外径、螺距、牙型角)进行综合检查。

1.1 检验内螺纹的量规

1)通端工作塞规用以控制被检内螺纹的大径最小极限尺寸和作用中径的最小极限尺寸，其牙型

完整，螺纹长度与被检螺纹长度一样，一般8～9扣，合格标志为顺利通过被检内螺纹。

2)止端工作塞规控制被检内螺纹的实际中径，为消除牙型误差，制成截断牙型，为减少螺距误

1 1差影响，其扣数为2 1～3 扣，合格标志是不能通过，但可以部分旋入，多于4扣的内螺纹

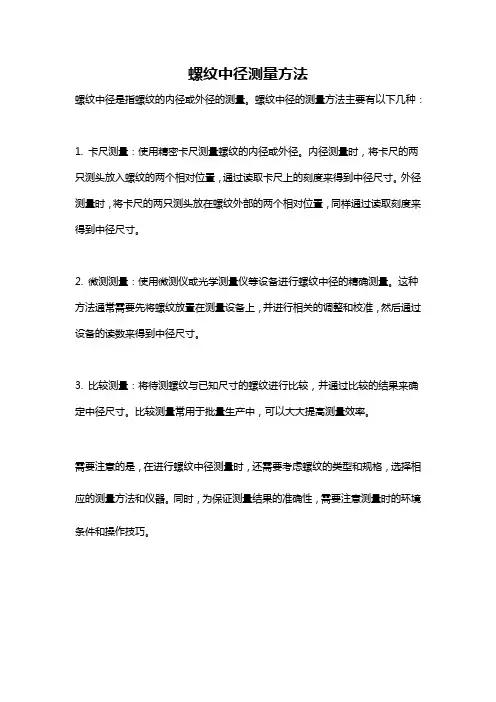

螺纹中径测量方法

螺纹中径是指螺纹的内径或外径的测量。螺纹中径的测量方法主要有以下几种：

1. 卡尺测量：使用精密卡尺测量螺纹的内径或外径。内径测量时，将卡尺的两只测头放入螺纹的两个相对位置，通过读取卡尺上的刻度来得到中径尺寸。外径测量时，将卡尺的两只测头放在螺纹外部的两个相对位置，同样通过读取刻度来得到中径尺寸。

2. 微测测量：使用微测仪或光学测量仪等设备进行螺纹中径的精确测量。这种方法通常需要先将螺纹放置在测量设备上，并进行相关的调整和校准，然后通过设备的读数来得到中径尺寸。

3. 比较测量：将待测螺纹与已知尺寸的螺纹进行比较，并通过比较的结果来确定中径尺寸。比较测量常用于批量生产中，可以大大提高测量效率。

需要注意的是，在进行螺纹中径测量时，还需要考虑螺纹的类型和规格，选择相应的测量方法和仪器。同时，为保证测量结果的准确性，需要注意测量时的环境条件和操作技巧。
