目录
一. 结构方案
1. 主体结构设计方案
2. 墙体方案及布置
3. 多层砖混房屋的构造措施
二. 结构计算
1. 预制板的荷载计算与选型
2. 梁的计算与设计
（1） 计算单元及梁截面尺寸的确定
（2） 计算简图的确定
（3） 荷载设计值
（4） 内力计算
（5） 截面配筋计算
（6） 斜截面承载力计算
3. 墙体验算
（1） 墙体高厚比验算
① 静力计算方案的确定
② 外纵墙高厚比验算
③ 内纵墙高厚比验算
④ 外纵墙高厚比验算
（2） 纵墙承载力计算
① 选定计算单元
② 荷载计算
③ 内力计算
④ 墙体承载力计算
⑤ 砌体局部受压计算
（3） 横墙承载力计算
① 荷载计算
② 承载力计算
4. 基础设计
（1） 计算单元
（2） 确定基础底面宽度
（3） 确定灰土垫层上砖基础底面宽度
（4） 根据容许宽高比确定基础高度
课程设计计算书
一、 结构方案
1. 主体结构设计方案
该建筑物层数为四层，总高度为13.5m，层高3.6m<4m;房屋的高宽比13.5/13.5=1<2;体形简单，室内要求空间小，横墙较多，所以采用砖混结构能基本符合规范要求。
2. 墙体方案及布置
（1） 变形缝：由建筑设计知道该建筑物的总长度32.64m<60m，可不设伸缩缝。工程地质资料表明：场地土质比较均匀，领近无建筑物，没有较大差异的荷载等，可不设沉降缝；根据《建筑抗震设计规范》可不设防震缝。
（2） 墙体布置：应当优先考虑横墙承重方案，以增强结构的横向刚度。大房间梁支撑在内外纵墙上，为纵墙承重。纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。根据上述分析，采用以横墙承重为主的结构布置方案是合理的。
（3） 墙厚（初拟底层外墙厚为370mm，其余墙厚为240mm）。
3. 多层砖混房屋的构造措施
混凝土结构及砌体结构课程设计--某轻工仓库现浇钢筋混凝土单向板肋形楼盖 ·钢筋混凝土结构课程设计
- 2 - 钢筋混凝土结构设计任务书
一、 设计题目
某轻工仓库现浇钢筋混凝土单向板肋形楼盖。
二、设计资料
1、 该仓库平面图如图所示。外墙厚370mm，外墙轴线距外墙边缘250mm，柱截面尺为400×400mm。外楼梯为独立设置与主体结构脱开。
2、 楼盖各构件在墙上的支承长度：板为120mm，次梁为240mm，主梁为370mm。
3、 楼面做法：面层为30mm细石混凝土，板底为15mm厚混合砂浆粉刷。
4、 楼面活荷载标准值：6.0, 7.0, 7.5 kN/m 2 。
5、 材料选用：
（1） 混凝土：C20；
（2） 钢筋：梁中受力钢筋为HRB335级，其它为HOB235级。
三、设计内容
1、 结构布置；
2、 板设计；
3、 次梁设计；
4、 主梁设计；
5、 结构施工图绘制。
四、设计基本要求
1、 板及次梁按考虑塑性内力重分布法进行内力计算；主梁按弹性理论进行内力计算。主梁做抵抗弯矩图。
2、 设计计算正确。
3、 计算书层次分明，简图齐全，书写整齐，并装订成册。
4、 图纸绘制符合规范，图面整洁，达到施工图要求。
五、设计成果
1、 设计计算书1份；
2、 楼盖配筋图1份。
六、时间安排 ·钢筋混凝土结构课程设计
- 3 -
序号 内容 时间（天）
1 熟悉资料，结构布置 1.0
2 现浇板设计计算 0.5
3 次梁设计计算 0.5
4 主梁设计计算 1
5 施工图绘制及整理计算书 2
6 检查及答辩
7 总 计 5
参考文献：
1．《砼结构》教材；
2．《砼设计规范》 GB50010-2002；
3．《建筑结构荷载规范》GB5009-2002
4．《钢筋砼设计手册》
5．《钢筋砼构造手册》
6．《建筑制图标准》
7．《结构制图标准》
1.工程概况
1。 工程名称：成都市某宿舍楼
2．建筑面积：6006。84 m2
3．建筑层数:六层
4．结构形式：砖混结构体系
5．场地情况：场地平坦、无障碍物。
6．地质情况：地基土为粘性土为主,建筑场地类别为Ⅱ类，容许承载力fk=180kPa。
7．基本雪压:0.20kN/m2。
8．基本风压：0.30kN/m2。
9．地震烈度：按7度近震设防.
10．建筑耐火等级：二级。
11．建筑设计使用年限：50年。
2。结构布置与计算简图
2。1结构选型与布置
2。1.1结构选型
采用砖混结构体系，现浇钢筋混凝土楼面和屋面。基础采用墙下条形基础.
2。1.2结构布置
此砖混结构设计为纵横双向承重体系.
结合建筑的平面﹑立面和剖面布置情况，结构平面布置如图2—1；
根据结构布置,本建筑平面均为双向板。双向板的板厚h≥l/50（l为双向板的短向计算跨度）。本建筑楼面板和屋面板的厚度均取100mm，配电房为120mm.
本建筑的材料选用如下：
混凝土 C25（fC=14.3MPa ，Ec=3。0×107）
钢筋： HRB335，CRB550
墙体；页岩多孔砖，页岩实心砖，大孔页岩多孔砖.
窗； 塑钢玻璃推拉窗，塑钢平开窗，塑钢百叶窗
门: 钢质门，塑钢百叶门，塑钢平开门，钢质门
图2—1；
3.房屋的静力计算方案：
本设计为全现浇钢筋混凝土屋盖和楼盖,最大横墙间距为3.6米,小于32米,其静力计算方案为刚性方案，该宿舍楼为6层,每层层高3.2m，房屋总高度小于28米，故此住宅楼不考虑风荷载的影响。
4．墙体高厚比的验算：
4．1墙体截面尺寸：
外墙：370mm实心烧结粘土砖
内承重墙:240mm实心烧结粘土砖
内隔墙：200mm加气混凝土砌块
4．2横墙高厚比的验算：
4．3外纵墙高厚比的验算：
4．4内纵墙高厚比的验算：
5、墙体承载力的验算:

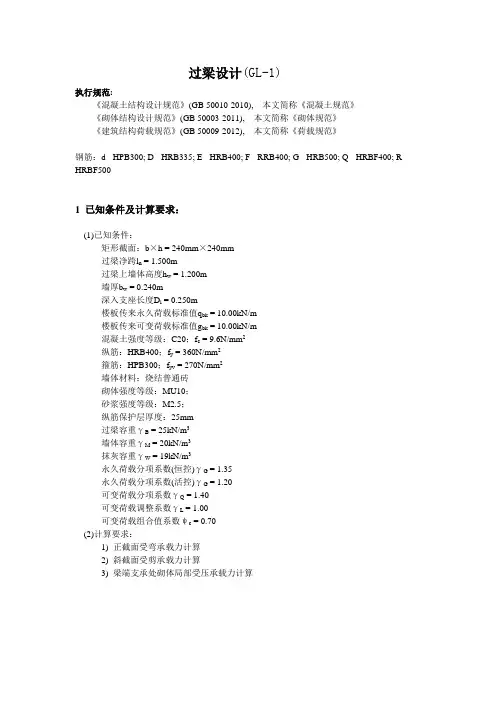

过梁设计(GL-1)
执行规范:
《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》
《砌体结构设计规范》(GB 50003-2011), 本文简称《砌体规范》
《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》
钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; Q - HRBF400; R -
HRBF500
-----------------------------------------------------------------------
1 已知条件及计算要求：
(1)已知条件：
矩形截面：b×h = 240mm×240mm
过梁净跨ln = 1.500m
过梁上墙体高度hw = 1.200m
墙厚bw = 0.240m
深入支座长度Dl = 0.250m
楼板传来永久荷载标准值qbk = 10.00kN/m
楼板传来可变荷载标准值gbk = 10.00kN/m
混凝土强度等级：C20；fc = 9.6N/mm2
纵筋：HRB400；fy = 360N/mm2
箍筋：HPB300；fyv = 270N/mm2
墙体材料：烧结普通砖
砌体强度等级：MU10；
砂浆强度等级：M2.5；
纵筋保护层厚度：25mm
过梁容重γB = 25kN/m3
墙体容重γM = 20kN/m3
抹灰容重γW = 19kN/m3
永久荷载分项系数(恒控)γG = 1.35
永久荷载分项系数(活控)γG = 1.20
可变荷载分项系数γQ = 1.40
可变荷载调整系数γL = 1.00
可变荷载组合值系数ψc = 0.70
(2)计算要求：
1) 正截面受弯承载力计算
2) 斜截面受剪承载力计算
3) 梁端支承处砌体局部受压承载力计算
