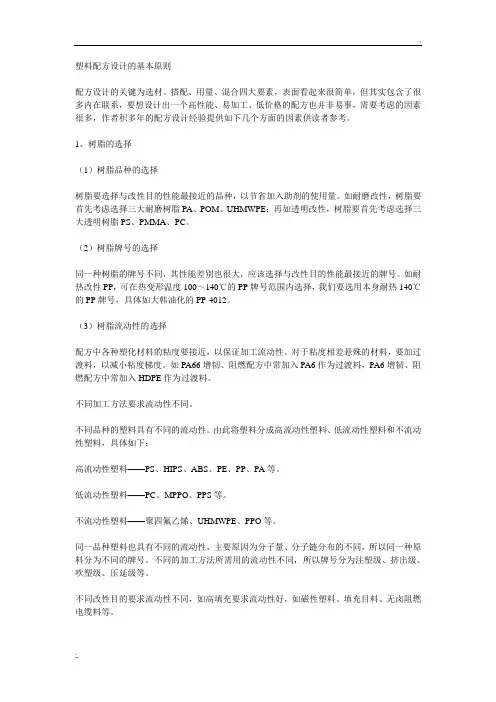

塑料配方设计的基本原则

.

;. 塑料配方设计的基本原则

配方设计的关键为选材、搭配、用量、混合四大要素，表面看起来很简单，但其实包含了很多内在联系，要想设计出一个高性能、易加工、低价格的配方也并非易事，需要考虑的因素很多，作者积多年的配方设计经验提供如下几个方面的因素供读者参考。

1、树脂的选择

（1）树脂品种的选择

树脂要选择与改性目的性能最接近的品种，以节省加入助剂的使用量。如耐磨改性，树脂要首先考虑选择三大耐磨树脂PA、POM、UHMWPE；再如透明改性，树脂要首先考虑选择三大透明树脂PS、PMMA、PC。

（2）树脂牌号的选择

同一种树脂的牌号不同，其性能差别也很大，应该选择与改性目的性能最接近的牌号。如耐热改性PP，可在热变形温度100～140℃的PP牌号范围内选择，我们要选用本身耐热140℃的PP牌号，具体如大韩油化的PP-4012。

（3）树脂流动性的选择

配方中各种塑化材料的粘度要接近，以保证加工流动性。对于粘度相差悬殊的材料，要加过渡料，以减小粘度梯度。如PA66增韧、阻燃配方中常加入PA6作为过渡料，PA6增韧、阻燃配方中常加入HDPE作为过渡料。

不同加工方法要求流动性不同。

不同品种的塑料具有不同的流动性。由此将塑料分成高流动性塑料、低流动性塑料和不流动性塑料，具体如下：

高流动性塑料——PS、HIPS、ABS、PE、PP、PA等。

低流动性塑料——PC、MPPO、PPS等。

不流动性塑料——聚四氟乙烯、UHMWPE、PPO等。

同一品种塑料也具有不同的流动性，主要原因为分子量、分子链分布的不同，所以同一种原料分为不同的牌号。不同的加工方法所需用的流动性不同，所以牌号分为注塑级、挤出级、吹塑级、压延级等。

不同改性目的要求流动性不同，如高填充要求流动性好，如磁性塑料、填充目料、无卤阻燃电缆料等。

.

;. （4）树脂对助剂的选择性

如PPS不能加入含铅和含铜助剂，PC不能用三氧化锑，这些都可导致解聚。同时，助剂的酸碱性，应与树脂的酸碱性要一致，否则会起两者的反应。

pvc管材配方工艺

-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 管材是挤出成型法加工的主要产品之一。

塑料管材的突出优点：相对密度小，相当于金属的1/4-1/7；电绝缘性能、化学稳定性优良；安装、施工方便，维修容易；单位能耗低廉。但与金属相比，它的力学性能较低，使用温度范围较窄，膨胀收缩变形较大。

塑料管材的用途是输送液体、固体、气体，并可以作为电线电缆护套和结构材料。主要应用范围是：建筑给水管、建筑排水管、埋地排水管、燃气管、护套管、农业用管、工业用管。住宅建设，环境保护与治理，农业节水灌溉，交通、通讯、水利、能源等基础建设工程使得塑料管材有着非常广阔的市场

pvc管材配方设计

设计配方的原则是根据使用要求，根据我国已经制定了各类管材标准进行，管材配方中包含：PVC树脂，抗冲击改性剂，稳定剂，加工改性剂，填充剂、色料及外润滑剂等成分

1、PVC树脂

为了获得迅速与均匀的塑化，应该采用悬浮法疏松型树脂、树脂的型号多为

SG—5（相当于旧型号XS—4）

——用于双壁波纹管的树脂，特别应具有良好分子量分布和杂质量，以减少管材中的“鱼眼”，避免管材波纹的塌陷和管壁的破裂。

——用于给水管的树脂，应属“卫生级”，树脂中残留氯乙烯在lmg／kg以内。

为了保证管材的质量，减少次品率，树脂的来源要稳定。

2、稳定剂

目前国内采用的主要热稳定剂为：三碱式硫酸铅与二碱式铅盐,金属皂类并用、复合铅盐稳定剂、稀土复合稳定剂、有机锡稳定剂

含重金属的稳定剂（如含Pb，Ba，Cd）对人体健康有害，这些稳定剂在给水管配方中的用量有限制.。单螺杆挤出流程，物料受热历史较双螺杆挤出流程要长，稳定剂用量前者较后者要增加25％以上。双壁波纹管的机头温度较高，物料在机头内停留时间较长，配方中稳定剂的用量比普通管配方要多。

3、填料

塑料配方设计范文

塑料是一种由聚合物组成的材料，用于制造各种家庭用品、包装材料、汽车零件等。塑料的特性取决于其配方设计，因此一个优良的塑料配方设计对于塑料制品的性能和质量至关重要。下面将介绍几个塑料配方设计的关键要素。

1.聚合物种类

聚合物是塑料的主要组成部分，不同类型的聚合物具有不同的特性。选择合适的聚合物种类对于塑料制品的性能非常重要。常用的聚合物有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）等。

2.添加剂

添加剂在塑料配方中起着重要的作用。添加剂可以改善塑料的加工性能、耐热性、耐候性、抗氧化性等。常用的添加剂包括增塑剂、稳定剂、填充剂、阻燃剂等。根据不同的需求，可以选用适当的添加剂种类和比例。

3.填充剂

填充剂在塑料中起到增强材料性能的作用。常用的填充剂有玻璃纤维、碳纤维、硅酸盐、氧化铝等。填充剂的添加可以提高塑料的强度、刚度和耐磨性。在确定填充剂的种类和比例时，需要考虑到填充剂的加工性能和与聚合物的相容性。

4.增塑剂

增塑剂是一种用于增加塑料可塑性和柔韧性的添加剂。常用的增塑剂有邻苯二甲酸酯类、环氧化物类等。增塑剂的添加可以提高塑料的拉伸性能、抗冲击性能和弯曲性能。根据不同的需求，可以选择不同种类和比例的增塑剂。

5.稳定剂

稳定剂在塑料中起到抗氧化和抗紫外线降解的作用。常用的稳定剂有光稳定剂、热稳定剂等。稳定剂的选择要考虑塑料的使用环境和使用寿命，以确保塑料制品具有良好的耐久性和稳定性。

6.加工助剂

加工助剂是用于改善塑料加工性能的添加剂。常用的加工助剂有流动剂、湿润剂、分散剂等。加工助剂的添加可以提高塑料的熔融流动性、降低熔体粘度和改善塑料的加工性能。

7.颜料

颜料是用于给塑料制品着色的添加剂。常用的颜料有有机颜料和无机颜料。选择合适的颜料种类和比例可以实现塑料制品的良好着色效果，同时还要考虑颜料的相容性和耐久性。

在进行塑料配方设计时，需要综合考虑以上各个因素，并根据塑料制品的需求进行合理的组合和比例选择。此外，还需要进行实验室试验和实际生产验证，以确保配方设计的性能和质量符合预期。一个合理的塑料配方设计能够提高塑料制品的性能和质量，降低生产成本，提高市场竞争力。

PVC塑料鞋及鞋底配方参考 以PVC为材质的有全塑凉鞋、高筒矿工鞋、雨鞋、拖鞋和鞋底等，由

于PVC材料的局限性以及制鞋技术进步和发展的原因，PVC类鞋制品

日益减少，更多被聚氨酯及SBS等弹性体材料所取代。但目前国内市

场上仍有一些PVC鞋制品出现，有些还对PVC性能进行了改性。这里

仅就该类制品作一简单介绍。 一、配方设计要点 PVC鞋制品有发

泡和不发泡两种，有注塑和模压两种不同的加工方式，但配方的主体

设计原则基本一致。 1、PVC树脂：以SG-2、3型树脂为主，也有

使用SG-4、5型的，这主要取决于鞋制品性能的要求。对于PVC树脂

指标，一般要求表观密度稍小，增塑剂吸收量较高，鱼眼少，粒径均

一。 2、增塑剂：其添加量较大，一般在60~80PHR，主要以DOP、

DBP为主，适当配以DOS耐寒增塑剂和廉价的环氧酯和氯化石蜡等。

有时根据需要，也使用环氧大豆油，柠檬酸酯等环保类增塑剂。 3、

稳定剂：不透明制品主要以铅盐类复合稳定剂为主，或以三盐、二盐

辅以金属皂。透明制品更多以有机锡和钙锌复合稳定剂为主。根据品

种的不同，添加量有很大差别。 4、润滑剂：一般以硬脂酸和石蜡

为主，也可使用聚乙烯蜡或氧化聚乙烯蜡。

5、发泡剂：对于需要发泡的制品，发泡剂是必不可少的。常使用的

发泡剂是偶氮二甲酰胺（AC发泡剂），注塑发泡制品添加量为

0.5~1.0PHR，模压发泡制品为5~6PHR。 6、珠光素：珠光凉鞋配方

中需要添加珠光素。珠光素有珠光粉和珠光浆两种。如B605型珠光

粉，化学名称是氯氧化铋，分子式BiOCl，是一种碱式铋盐，在特定

条件下合成，有较强的折光能力，和PVC混溶性、分散性好，遮盖力

强，在塑料成型过程中不易分解，并能在塑料制品表面呈现珍珠彩虹

光泽，增加制品美观。珠光浆常用的牌号是P35型合成烛光浆，它是

碱式碳酸铅颗粒，用硝化棉-醋酸丁酯和DBP作分散剂制成的浆状体。

二、参考配方（重量份） 1、PVC鞋底配方 （1）PVC仿皮鞋底 PVC
