化工流程知识点汇总

化工项目设计基础知识点

化工项目的设计是一个综合性的任务，需要涉及众多的基础知识点。本文将介绍化工项目设计的基础知识点，包括流程设计、设备选型、安全设计等方面。

一、流程设计

1. 产品工艺流程：包括原料准备、反应过程、分离过程、精制过程等。需要考虑反应条件、物料平衡、能量平衡等因素。

2. 原料及辅助物料选择：选择适合工艺的原料及辅助物料，需要考虑其物化性质、供应可靠性、成本等因素。

3. 工艺条件优化：根据产品要求和工艺特点，选择合适的反应温度、压力、催化剂、溶剂等条件。

二、设备选型

1. 反应器：选择适合反应条件的反应器，包括批式反应器、连续反应器、固定床反应器等。

2. 分离设备：根据产品纯度要求，选择适合分离工艺的设备，如蒸馏塔、萃取塔、结晶器等。

3. 储存设备：选择适合产品储存的设备，如储罐、仓库等。

4. 辅助设备：选择适合工艺流程的辅助设备，如搅拌器、加热器、冷却器等。 三、安全设计

1. 设计安全工艺：考虑化学反应过程的危险性和防护措施，合理确定工艺参数和操作条件，确保安全运行。

2. 设计安全设施：根据工艺过程的特点，设计相应的安全设施，如爆炸防护、泄漏控制、火灾控制等。

3. 安全评估和风险分析：进行安全评估和风险分析，识别潜在的危险源，提出相应的风险控制措施。

四、经济性评估

1. 成本估算：根据工艺流程和设备选型，进行成本估算，包括设备购置费、原料费用、能源消耗费用等。

2. 收益估算：根据产品市场需求和价格，进行收益估算，包括产品销售收入、项目投资回报等。

3. 经济指标评估：根据成本估算和收益估算结果，计算经济指标，如投资回收期、净现值等。

五、环境影响评估

1. 环境影响分析：评估化工项目对环境的影响，包括废水、废气、固体废物等排放情况。

2. 环境保护措施：根据环境影响评估结果，提出相应的环境保护措施，确保项目符合环保要求。 综上所述，化工项目设计的基础知识点包括流程设计、设备选型、安全设计、经济性评估和环境影响评估等方面。只有全面考虑这些知识点，才能设计出安全、高效、经济的化工项目。

化工制图的知识点总结

一、化工制图概述

1.1 化工制图的定义

化工制图是指为了生产工艺或产品研制，根据一定的规范与标准，通过图形符号、线条和文字等方式，用以表达和传达各种化工设备、布局和工艺流程的工程图。

1.2 化工制图的作用

化工制图是化工设计的重要组成部分，它是设计人员、施工人员和运行人员之间相互传递信息的重要手段。它能够清晰准确地表达出化工流程、设备布局以及具体的构造和工艺要求。

二、化工图的分类

2.1 工艺流程图

工艺流程图是用于表达化工生产工艺的图纸，主要用于描述原料输送、反应、分离、提纯和制成成品的整个生产过程。在工艺流程图中会包括配料、搅拌、升温等生产过程的各个步骤。

2.2 设备布置图

设备布置图是指化工设备在生产场地上的布置位置、方向和相互距离的图纸。它主要用于确定设备的相对位置，便于施工、维护和运行。

2.3 设备图

设备图是用于表达单个化工设备的图纸，通常包括设备的形状、尺寸、结构和管道连接等具体信息。

2.4 管路图

管路图是用于表达管道连接布局的图纸，主要用于描述管路的连接、方向和流向。

2.5 控制图

控制图是用于表达化工生产自动控制系统的图纸，主要用于描述控制仪表、传感器和执行机构的位置和连接关系。

三、化工制图的基本规范

3.1 符号规范

化工制图中使用的符号应按照国家标准或行业规范确定，保证图纸上符号的统一和标准化。 3.2 尺寸规范

化工制图中使用的尺寸应按照国家标准或行业规范确定，保证图纸上尺寸的准确性和可读性。

3.3 标注规范

化工制图中的标注应简洁清晰、准确可靠，标注的文字应清晰易读，字迹工整。

3.4 组态规范

化工制图中的组态应符合工艺要求，布局合理，便于设备的施工、维护和操作。

四、化工制图的制作要点

4.1 选择合适的比例

在制图时，应根据图纸的具体内容、大小和图幅，选择合适的比例进行绘制，保证图纸的比例尺和实际尺寸的准确性。

4.2 标注清晰

化学工业流程题必背知识点

一、原料预处理阶段。

题1：工业流程中对矿石进行粉碎的目的是什么？（人教版教材相关知识点：化学反应速率的影响因素）

- 答案：增大反应物的接触面积，使反应更充分，加快反应速率。

- 解析：矿石粉碎后，固体颗粒变小，与其他反应物（如酸、碱等）接触的机会增多。根据化学反应速率的理论，反应物接触面积越大，反应速率越快。在工业生产中，加快反应速率可以提高生产效率。

题2：在处理含硫矿物时，有时会进行焙烧操作，这一步的主要作用是什么？（人教版教材相关知识点：氧化还原反应）

- 答案：将矿物中的硫化物转化为氧化物，便于后续的处理（如酸浸等），同时可能会产生有用的气体（如SO₂可用于制硫酸等）。

- 解析：例如对于黄铜矿（CuFeS₂）的焙烧，反应方程式为4CuFeS₂ + 11O₂

= 4Cu₂S+2Fe₂O₃+8SO₂。通过焙烧，硫元素被氧化为SO₂，金属元素转化为更易处理的氧化物或硫化亚铜等形式。这一过程是基于氧化还原反应原理，利用氧气将低价态的硫氧化到较高价态。

题3：如果原料中含有油污，通常会用什么试剂进行除油处理？（人教版教材相关知识点：油脂的性质）

- 答案：热的纯碱溶液。

- 解析：油脂在碱性条件下能发生水解反应，生成可溶于水的高级脂肪酸盐和甘油。热的纯碱溶液中，碳酸钠水解使溶液呈碱性：Na₂CO₃ + H₂O ⇌ NaHCO₃+

NaOH，能够有效地除去油污。

二、反应条件控制。 题4：在工业合成氨的流程中，为什么要控制反应温度在500℃左右？（人教版教材相关知识点：化学平衡移动原理）

- 答案：从反应速率和化学平衡两个方面考虑。温度越高，反应速率越快，但合成氨反应N₂(g)+3H₂(g)⇌2NH₃(g) ΔH < 0是放热反应，温度升高会使化学平衡逆向移动，导致氨的产率降低。500℃左右时，催化剂（铁触媒）的活性最高，能在保证一定反应速率的同时，得到相对较高的氨产率。

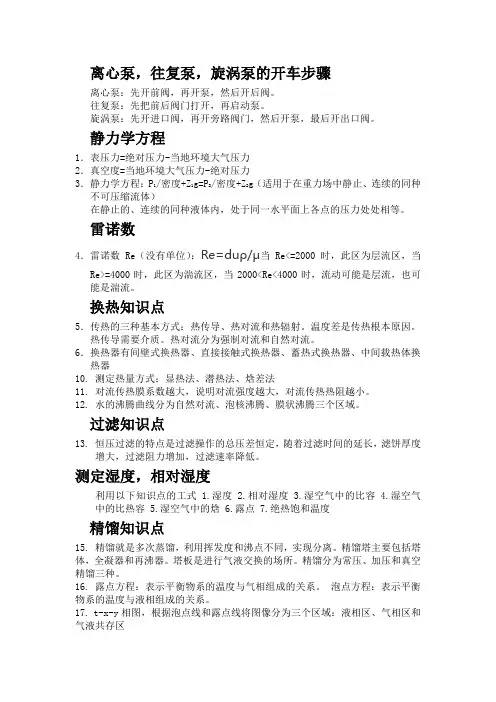

离心泵，往复泵，旋涡泵的开车步骤

离心泵：先开前阀，再开泵，然后开后阀。

往复泵：先把前后阀门打开，再启动泵。

旋涡泵：先开进口阀，再开旁路阀门，然后开泵，最后开出口阀。

静力学方程

1．表压力=绝对压力-当地环境大气压力

2．真空度=当地环境大气压力-绝对压力

3．静力学方程：P1/密度+Z1g=P2/密度+Z2g（适用于在重力场中静止、连续的同种不可压缩流体）

在静止的、连续的同种液体内，处于同一水平面上各点的压力处处相等。

雷诺数

4．雷诺数Re（没有单位）：Re=duρ/μ当Re<=2000时，此区为层流区，当Re>=4000时，此区为湍流区，当2000

换热知识点

5．传热的三种基本方式：热传导、热对流和热辐射。温度差是传热根本原因。热传导需要介质。热对流分为强制对流和自然对流。

6．换热器有间壁式换热器、直接接触式换热器、蓄热式换热器、中间载热体换热器

10. 测定热量方式：显热法、潜热法、焓差法

11. 对流传热膜系数越大，说明对流强度越大，对流传热热阻越小。

12. 水的沸腾曲线分为自然对流、泡核沸腾、膜状沸腾三个区域。

过滤知识点

13. 恒压过滤的特点是过滤操作的总压差恒定，随着过滤时间的延长，滤饼厚度增大，过滤阻力增加，过滤速率降低。

测定湿度，相对湿度

利用以下知识点的工式1.湿度 2.相对湿度 3.湿空气中的比容 4.湿空气中的比热容 5.湿空气中的焓 6.露点 7.绝热饱和温度

精馏知识点

15. 精馏就是多次蒸馏，利用挥发度和沸点不同，实现分离。精馏塔主要包括塔体，全凝器和再沸器。塔板是进行气液交换的场所。精馏分为常压、加压和真空精馏三种。

16. 露点方程：表示平衡物系的温度与气相组成的关系。 泡点方程：表示平衡物系的温度与液相组成的关系。

17. t-x-y相图，根据泡点线和露点线将图像分为三个区域：液相区、气相区和气液共存区 18. t-x相图中，相平衡线离对角线越远，表示该溶液越容易分离。
