柴油发电机组吊装方案

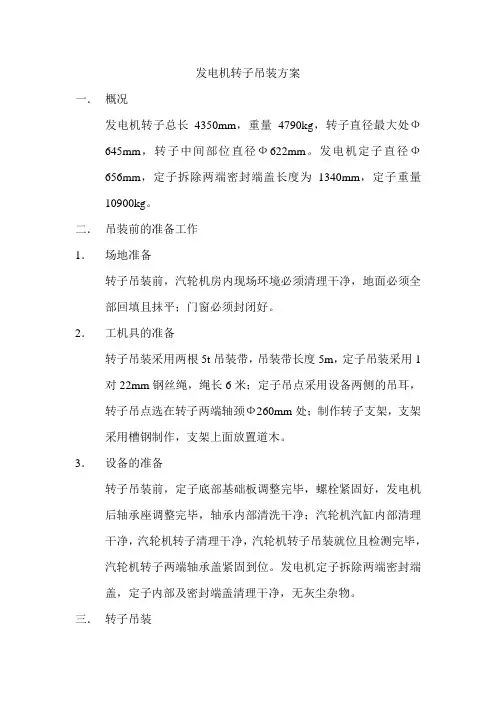

发电机转子吊装方案

一． 概况

发电机转子总长4350mm，重量4790kg，转子直径最大处Ф645mm，转子中间部位直径Ф622mm。发电机定子直径Ф656mm，定子拆除两端密封端盖长度为1340mm，定子重量10900kg。

二． 吊装前的准备工作

1． 场地准备

转子吊装前，汽轮机房内现场环境必须清理干净，地面必须全部回填且抹平；门窗必须封闭好。

2． 工机具的准备

转子吊装采用两根5t吊装带，吊装带长度5m，定子吊装采用1对22mm钢丝绳，绳长6米；定子吊点采用设备两侧的吊耳，转子吊点选在转子两端轴颈Ф260mm处；制作转子支架，支架采用槽钢制作，支架上面放置道木。

3． 设备的准备

转子吊装前，定子底部基础板调整完毕，螺栓紧固好，发电机后轴承座调整完毕，轴承内部清洗干净；汽轮机汽缸内部清理干净，汽轮机转子清理干净，汽轮机转子吊装就位且检测完毕，汽轮机转子两端轴承盖紧固到位。发电机定子拆除两端密封端盖，定子内部及密封端盖清理干净，无灰尘杂物。

三． 转子吊装 1． 首先吊走发电机后轴承座，在距发电机转子前轴承座中心2000位置放置转子支架。

2． 采用吊装带将转子吊起将其放置到前端轴承座及转子支架上，将转子水平及中心调整好，连接连轴器螺栓。

3． 吊起定子从后端穿入转子，到达支架位置时，其后轴已经露出定子，将后轴承座装入支撑住转子，然后撤出前端放置的转子支架。

4． 将定子继续向前穿入，直到就位。

5． 调整定转子间气隙。

6． 合格后立即安装定子两端密封端盖并调整好。

四． 施工安全

1． 起吊重物必须有专人指挥，持证上岗，吊装区域应设置警戒区域，拉设警戒绳，设专人监护。

2． 起重区域内清走无关人员，所用工机具及绳扣应无破损且满足负荷要求。

3． 合理选择吊点，防止倾翻，确定好吊物重量及重心，不得超负荷作业，棱角处加垫，防止切断钢丝绳，吊点应牢固防滑脱，指令明确，起吊平稳，禁止斜拉斜拽，对周围环境进行确认，摘挂钢丝绳确认好，设备摆放平稳，支垫牢固。

柴油发电机配备专项施工方案

一、前言

随着城市化进程的加快和能源需求的不断增长，柴油发电机在工程和生活中的应用越来越广泛。为确保柴油发电机的正常运行以及安全可靠，配备专项施工方案显得尤为重要。本文将针对柴油发电机的专项施工方案进行详细探讨和介绍。

二、施工准备

在进行柴油发电机配备施工之前，需要进行充分的施工准备工作。具体包括以下几个方面：

1. 确定安装位置：根据实际需求和现场情况确定最佳的发电机安装位置，确保通风良好且便于维护。

2. 确定安装方式：根据发电机的型号和功率确定最合适的安装方式，要符合相关安全规范。

3. 准备必要工具：准备常用的安装工具，如螺丝刀、扳手等。

三、施工步骤

1. 地基施工

在选择安装位置后，首先要进行地基施工。确保地基平整坚固，能够承受发电机的重量和振动。地基施工包括： - 清理基地 - 浇筑混凝土地基 - 铺设防滑地板

2. 机组安装

机组安装是配备柴油发电机的核心工作，要注意以下几点： - 使用起重机将发电机吊装到安装位置 - 连接机组与支架，做好固定工作 - 安装冷却风扇和进气管道

3. 电缆连接

电缆连接是保证发电机正常运行的关键，要注意： - 合理摆放电缆，避免交叉和过度拉伸 - 采用合适的电缆规格，确保传输效率和安全性

4. 接地保护

对发电机进行接地保护是保障安全的必要措施，要注意： - 进行接地测试，确保接地正常 - 安装接地线，连接到地网或地块 四、施工验收

完成柴油发电机的配备施工后，需要进行验收工作，确保各项工作符合要求。验收应包括以下几个方面： 1. 机组运行测试，检查机组运行状态和技术参数是否正常。 2. 电缆连接是否牢固可靠，无断裂和短路现象。 3. 接地保护是否到位，符合安全要求。 4. 安全防护措施是否完善。 5. 施工记录整理和归档。

五、总结

柴油发电机的配备施工是一个关键的环节，合理的施工方案能够保证发电机的正常运行和安全可靠。在施工过程中，要密切关注每个环节的细节，确保每一个步骤都符合相关标准和安全规范，从而保障柴油发电机的长期稳定运行。

柴油发电机安装、调试、验收方案

第一节：产品制造、安装

一、柴油发电机

（一）发电机基础

根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。 基础表面应无裂缝、空洞、露筋和掉角现象。根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。

（二）主机运输吊装就位

在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺

栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊住。主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。

（三）排气、燃油冷却系统安装

排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧包 一层保温材料。

燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、 风机、仪表和管道的安装。正确安装机组和储油罐位置，对储油罐的焊缝质 量进行认真检查。

（三）电气设备的安装

发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调 压。

柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。

二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制

线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出 或推入。根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标 准。

（四）接地线安装 将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接， 螺栓防松装置齐全，并设置标识。应急柴油发电机房下列导电金属应做等电位联结：

1.应急柴油发电 机组的底座；

2.日用油箱支架；

3.金属管，如水管、采暖管、通风管 道等；

4.钢门（窗）框、百叶窗、有色金属窗框架等；

动式柴油发电机临时用电施工方案

页脚内容

中国国际贸易中心三期A阶段工程

柴油发电机施工方案

中建一局建设发展公司国贸三期项目经理部 动式柴油发电机临时用电施工方案

页脚内容 2007年8月
