电线电缆型号字母的含义

1 / 13

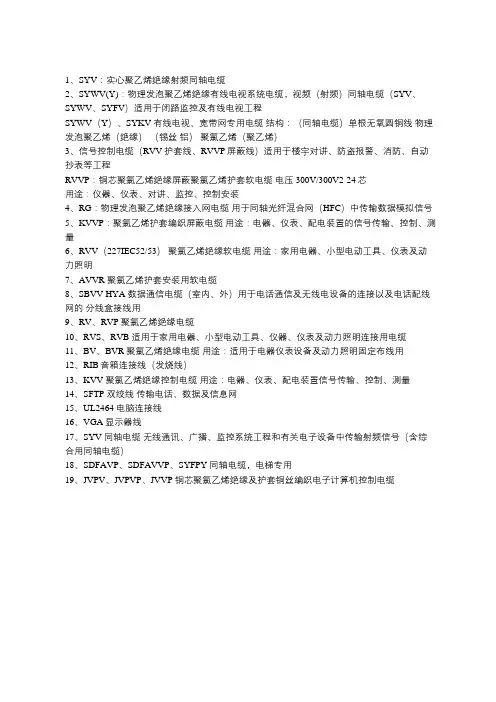

电线电缆型号字母的含义

各种电线电缆在生产及使用过程中为了方便就用一些英文字母和数字代表，但是，如果接触这方面不多的人是无法弄清这些“专业术语”的。下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定了解呢！

一.型号用字母及数字含义：

NH——通过GB12666.6类耐火试验；

ZR——通过GB12666.5类成束燃烧试验；

B——低卤（型号末位）；

C——无卤低烟（型号末位）；

YJ——交联聚乙烯绝缘；

V——低卤阻燃聚氯乙烯护套或衬层；

S——无卤阻燃热塑性聚烯烃护套或衬层；

22——钢带铠装低卤阻燃聚氯乙烯外护套；

24——钢带铠装无卤阻燃热塑性聚烯烃外护套。

二.型号组合结构及表示的电缆名称，见表

型号 名称

NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆

NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆

NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆

2 / 13

NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆

额定电压450/750V及以下控制电缆

型号及名称 产品分类 绝缘 护套 屏蔽、铠装 特性

代号 含义

K -------控制电缆

V -------聚氯乙烯

V -------聚氯乙烯

P -------铜丝编织屏蔽

R -------软导体结构

Y -------聚乙烯

P2 -------铜带屏蔽

ZR -------阻燃电缆

YJ -------交联聚乙烯

Y -------聚乙烯

22 -------钢带铠装

NH -------耐火电缆

控制电缆

KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

3 / 13

主要用途及使用特性

适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义

T: 铜(一般省略，不写进型号中)

L: 铝

V:聚氯乙烯绝缘或护套

YJ: 交联聚氯乙烯绝缘

22: 钢带铠装

32: 细钢丝铠装

42: 粗钢丝铠装

常用电线电缆的品种、特点及用途

电线电缆的品种很多，按照它们的性能、结构、制造工艺及使用特点可分为裸线、电磁线、绝缘电线电缆和通信电缆四种。

一、裸线

裸线只有导体部分，没有绝缘和护层结构。按产品的形状和结构不同，裸线可分为圆单线、软接线、型线和裸绞线四种。修理电机电器时经常用到的是软接线和型线。

4 / 13

（1） 软接线。软接线是由多股铜线或镀锡铜线绞合编制而成的，其特点是柔软，耐振动、耐弯曲。常用软接线的品种见表3

1。

表3-1 常用软接线品种

名称

型号

主要用途

裸铜电刷线

TS

供电机、电器线路电刷用

软裸铜电刷线

TS

裸铜软绞线

TRJ

移动式电气设备连接线，如开关等

TRJ-3

要求较柔软的电气设备连接线，如接地线、引出线等

TRJ-4

供要求特别柔软的电气设备连接线，如晶闸管的引线等

软裸铜编制线

TRZ

5 / 13

移动式电器设备和小型电炉连接线。

（2） 型线。型线是非圆形截面的裸电线，其常用品种见表3

2。

表3-2 常用型线品种

类别

名称

型号

主要用途

扁线

硬扁铜线

软扁铜线

硬扁铝线

软扁铝线

TBV

TBR

LBV

LBR

适用于电机电器、安装配电设备及其他电工制品

母线

硬铜母线

6 / 13

软铜母线

硬铝母线

软铝母线

TMV

TMR

LMV

LMR

适用于电机电器、安装配电设备及其他电工制品，也可用于输配电的汇流排

铜带

硬铜带

软铜带

TDV

TDR

适用于电机电器、安装配电设备及其他电工制品

铜排

梯形铜排

TPT

制造直流电动机换向器用

二、电磁线

电磁线应用于电机电器及电工仪表中，作为绕阻或元件的绝缘导线。常用电磁线的导电线芯有圆线和扁线两种，目前大多采用铜线，很少采用铝线。由

7 / 13

于导线外面有绝缘材料，因此电磁线有不同的耐热等级。常用的电磁线有漆包线和绕包线两类。

（1） 漆包线。漆包线的绝缘层是漆膜，广泛应用与中小型电机及微电机、干式变压器和其他电工产品中。常用的漆包线有缩醛漆包线、聚酰漆包线、聚酯亚胺漆包线、聚酰胺酰亚胺漆包线和聚酰亚胺漆包线等五类。

（2） 绕包线。绕包线用玻璃丝、绝缘纸或合成树脂薄膜等紧密绕包在导电线芯上，形成绝缘层；也有在漆包线上再绕包绝缘层的。除薄膜绝缘层外，其他绝缘层均需经过胶粘绝缘漆浸渍处理，以提高其绝缘性能、力学性能和防潮性能，因此它们实际上是组合绝缘。绕包线一般用于大、中型电工产品。根据绕包线的绝缘结构可将其分为纸包线、薄膜绕包线、玻璃丝包线及玻璃丝包漆包线四类。

三、电线、电缆

1、电线、电缆型号的含义及用途

电线、电缆产品的型号均以汉语拼音字母和阿拉伯数字来表示，它们所代表的意义是：

类别、用途

导体

绝缘

内护层

特征

外护层

派生

用汉语拼音字母作为代号

一般用数字表示

8 / 13

表3

3、电缆型号的含义

用途

代号

字母不写：电力电缆

外护层代号

1：麻皮

K：控制电缆

2：钢带恺装

Y：移动电缆

20：裸钢带恺装

N：农用电缆

3：细钢丝恺装

P：信号电缆

30：裸细钢丝恺装

绝缘层代号

Z：纸绝缘

5：单层粗钢丝恺装

X：橡皮绝缘

11：防腐护层

V：塑料（聚氯乙烯）绝缘

9 / 13

12：钢带

导体材料代号

L：铝芯

120：裸钢带恺装有防腐层

T：铜芯（一般省略不写）

内护层代号

H：橡套

特性

代号

P：贫油式

Q：铅包

D：不滴流

L：铝包

E：分相铅包

V：聚氯乙烯护套

C：重型滤尘器用

3

4、橡皮、塑料电力电缆型号、名称和主要用途

型号

名称

外护层种类

10 / 13

主要用途

规格范围

XQ（铜芯）

XLQ（铝芯）

橡皮绝缘铅包电力电缆

无外护层

敷设在室内、隧道及沟管中，不能承受机械外力及振动。

电压：0.5~6KV

芯数:1~4芯

截面:

单芯:1.5~500mm2

多芯:1.5~185 mm2

XQ2（铜芯）

XLQ2（铝芯）

钢带恺装及麻被

直接埋在土壤中，能承受机械外力，不能承受大的拉力。

XQ20（铜芯）

XLQ20（铝芯）

裸钢带恺装

敷设在室内、隧道及沟管中，其余同XQ2

XV（铜芯）

11 / 13

XLV（铜芯）

橡皮绝缘聚氯乙烯护套电缆

无外护层

敷设在室内、隧道及沟管中，不能承受机械外力

XV29（铜芯）

XLV29（铝芯）

内钢带恺装

同XQ2

VV（铜芯）

VLV（铝芯）

聚氯乙烯绝缘聚氯乙烯护套电力电缆

无外护层

敷设在室内、隧道及沟管中，不能承受机械外力

XV29（铜芯）

XLV29（铝芯）

内钢带恺装

同XQ2

VV（铜芯）

VLV（铝芯）

聚氯乙烯绝缘聚氯乙烯护套电力电缆

无外护层

12 / 13

敷设在室内、隧道及沟管中，不能承受机械外力

电压

1、6KV

芯数:1~4芯

截面:

单芯:1~800mm2

多芯:1~300 mm2

VV29（铜芯）

VLV29（铝芯）

内钢带恺装

直埋在土壤中，能承受机械外力，不能承受大的拉力。

VV30（铜芯）

VLV30（铝芯）

裸细钢丝恺装

敷设在室内、矿井中，能承受机械外力和相当的拉力。

VV39（铜芯）

VLV39（铝芯）

内细钢丝恺装

敷设在水中，能承受相当的拉力。

VV50（铜芯）

VLV50（铝芯）
