GB／T1.3新旧标准对照

附表3-3 新旧GB700标准牌号对照

GB700－88 GB700－79

Q195不分等级，化学成分和力学性能（抗拉强度、伸长率和冷弯）均须保证，但轧制薄板和盘条之类产品，力学性能的保证项目，根据产品特点和使用要求，可在有关标准中另行规定 1号钢

Q195的化学成分与本标准1号钢的乙类钢B1同，力学性能（抗拉强度，伸长率和冷弯）与甲类钢A1同（A1的冷弯试验是附加保证条件），1号钢没有特类钢

Q215 A级

B级（做常温冲击试验，V型缺口） A2

C2

Q235 A级（不做冲击试验）

B级（做常温冲击试验，V型缺口）

C级（作为重要焊接结构用）

D级（作为重要焊接结构用） A3（附加保证常温冲击试验，U型缺口）

C3（附加保证常温或－20℃冲击试验，U型缺口）

Q255 A级

B级（做常温冲击试验，V型缺口） A4

C4（附加保证冲击试验，U型缺口）

Q275不分等级，化学成分和力学性能均须保证 C5

标准检测认证・Ｓｔａｎｄａｒｄｓ　Ｔｅｓｔｉｎｇ＆Ｃｅｒｔｉｆｉｃａｔｉｏｎ　

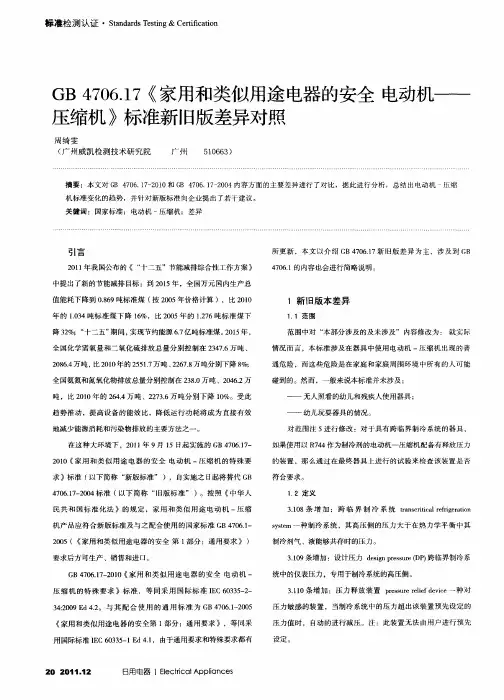

ＧＢ　４７０６．１７《家用和类似用途电器的安全电动机　

压缩机》标准新旧版差异对照　

周绮雯　（广州威凯检测技术研究院　广州　５１０６６３）　

摘要：本文对ＧＢ　４７０６．１７—２０１０和ＧＢ　４７０６．１７—２００４内容方面的主要差异进行了对比，据此进行分析，总结出电动机压缩　机标准变化的趋势，并针对新版标准向企业提出了若干建议。　关键词：国家标准；电动机一压缩机；差异　

引言　

２０１１年我国公布的《“十二五”节能减排综合性工作方案》　中提出了新的节能减排目标：到２０１５年，全国万元国内生产总　

值能耗下降到Ｏ．８６９吨标准煤（按２００５年价格计算），比２０１０　

年的１．０３４吨标准煤下降１６％，比２００５年的１．２７６吨标准煤下　

降３２％；“十二五”期间，实现节约能源６．７亿吨标准煤。２０１５年，　

全国化学需氧量和二氧化硫排放总量分别控制在２３４７．６万吨、　

２０８６．４万吨，比２０１０年的２５５１．７万吨、２２６７．８万吨分别下降８％；　

全国氨氮和氮氧化物排放总量分别控制在２３８．０万吨、２０４６．２万　

吨，比２０１０年的２６４．４万吨、２２７３．６万吨分别下降１０％。受此　

趋势推动，提高设备的能效比，降低运行功耗将成为直接有效　地减少能源消耗和污染物排放的主要方法之一。　

在这种大环境下，２０１１年９月１５　１３起实施的ＧＢ　４７０６．１７—　

２０１０《家用和类似用途电器的安全电动机一压缩机的特殊要　

求》标准（以下简称“新版标准”），自实施之日起将替代ＧＢ　

４７０６．１７—２００４标准（以下简称“旧版标准”）。按照《中华人　

民共和国标准化法》的规定，家用和类似用途电动机一压缩　

机产品应符合新版标准及与之配合使用的国家标准ＧＢ　４７０６．１—　２００５（《家用和类似用途电器的安全第１部分：通用要求》）　

要求后方可生产、销售和进口。　

GB3836.2新旧版本对照

二00九年元月31日

标准内容 GB3836.2-2000 新GB3836.2

名称 爆炸性气体环境用电气设备 第2部分：隔爆型“d” 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

范围 爆炸性气体环境温度为-20℃～+60℃、电气设备运行的环境温度-20℃～+40℃。

定义 隔爆接合面：隔爆外壳不同部件相对应的表面配合在一起（或外壳连接处）且火焰或燃烧生成物可能会由此从外壳内部传到外壳的部位。 隔爆接合面或火焰通路：隔爆外壳不同部件相对应的表面或外壳连接处配合在一起，并且能够阻止内部爆炸传播到外壳周围爆炸性气体环境的部位。

距离：当隔爆接合面L被组装隔爆外壳部件的紧固螺钉孔分隔时，隔爆接合面的最短通路。

间隙（直径间隙）：隔爆接合面相对应表面之间的距离。 隔爆接合面间隙：电气设备外壳组装完成后，隔爆接合面相对应表面之间的距离。

（爆炸性混合物的）最大试验安全间隙 MESG ：在GB3836.2-1中规定的条件下进行10次试验，均能够阻止爆炸通过25 mm长接合面传播的最大间隙。

呼吸装置：允许外壳内部气体与周围大气之间进行交换、并能保持防爆型式完整的装置。

排液装置：允许将液体从外壳内排出、并能保持防爆型式完整的装置。

Ex 封堵件：与设备外壳分开进行检验，装配在具有防爆合格证的设备外壳上不需要附加条件的螺纹式封堵元件。

Ex 螺纹式管接头：与设备外壳分开进行检验，装配在具有防爆合格证的设备外壳上不需要附加条件的螺纹式管接头。

Ex元件外壳：具有Ex元件防爆合格证、内装设备不确定的空隔爆外壳。当设备整机取防爆合格证时该外壳不须重复进行型式试验。

隔爆接合面 5 隔爆接合面

注:如果曲路轴承盖曲折部分或零部件之间的间隙不符合表1～表4的规定而满足5 隔爆接合面 第二篇的试验要求时，是允许的。

5.1 通用要求

5.1 通用要求

如果隔爆接合面的尺寸超出了相应的最小值或最大值（例如，为符合内部点燃的不传爆试验），设备应按照GB3836.1的29.2项i)标志“X”，防爆合格证中应按照下列之一注明特定使用条件:

G/11一1993与GI1一7在

采用国际标准方面的规定对照

沈开锚

将于199年1月1日实施的G/1一1993《标准化工作导则第1单元标准的起草与表述规则第1部分标准编写的基本规定》,是采用IEC/150导则第3部分《国际标准的起草和表述规则》(1989版)对GBI1一87版本作修订的,技术内容上与国际导则等效,编写规则上与之等同,因此,在不少问题上与GBI1一87的规定不同,有了较多、较大的修改。本文仅介绍有关“国际标准”方面的问题。

1采用国际标准程度的修改GBIl一87版是参照采用国际标准化组织(150)《技术工作导则》第三部分:“国际标准的表述方法”(1985年版).GB/Tl1一1993在技术内容上与国际导则(1989年版)等效在编写规则上与之等同。法,其它两种采用程度在封面上不表示在等同采用国际标准时封面用上下两行双重标准编号表示:GBXXXX一XX15OxXx只一火xx又GB/Tl1一1993规定了三种采用程度在封面上都应表示,表示的方法为:等同采用:GBxx火x一x父xx(idtISOxxxx一火xxx)等效采用:GBxXXX一xxxX(eqvISOxxxx一x又x义)非等效采用:GBXxXX一XXXx(neqISO火x欠又一xxxx)

2采用国际标准程度内容的修改GBI1一87采用国际标准的程度分为等同采用、等效采用和参照采用其缩写字母分别为iat、。qv及ref。GB/Tl1一1993把采用国际标准的程度中的“参照采用”,改为“非等效采用”其缩写字母为neq。

3采用国际标准粗度在封面上衰杀的修改GBI1一87对标准封面上表示采用国际标准的程度只规定了等同采用的表示方4采用国际标准在标准中说明的修改GBI1一87中,采用国际标准的程度是写在引言中,采用国外先进标准可以写在附加说明中。GB/Tl1一1993中,采用国际标准写在前言(或本国前言)中在等同采用、等效采用国际标准和国外先进标准时或在技术内容上等同或等效采用国际导则或其它类似标准文件时,在保留被采用标准国际导则或其它类似标准文件的前言同时,增加本国前言:当制订的标准仅是等同采用、等效采用国际标准、国外先进标准时(不是其它情况),在本国前言中使用“标准主要承办人”的名称不用“标准主要起草人”。
