戴尔_D630_拆机图解

戴尔 D520笔记本拆机图解

拆解键盘

为防止静电导致您机器的损坏您可以先通过接触金属物品或者洗手的方式把您身上所带的静电导出您的身体。 为防止带电插拔硬件导致硬件的损坏请先将您笔记本的外接电源和锂电池移除下面简称供电设备并且断开连接在您笔记本上面的所有外设鼠标打印机等。第一步先将转动本本的屏幕使其与机身成180度角否则很难取下指示面板 第二步在指示面板的最右边可以找到一个楔开的缺口这是用来撬起指示面板的 第三步将镙丝刀放入缺口把将面板轻轻撬起 第四步用镙丝刀在指示面板其它有缺口的地方轻轻撬动记住不要心急要有耐心慢慢来不慌张 第五步指示面板被完全撬起 第六步:用镙丝刀拧下固定键盘的两个螺丝

第七步用镙丝刀在键盘的下方轻轻沿水平方向朝屏幕方向撬动

第八步注意图中红圈中有个小凸起这是用来卡住键盘的可以用镙丝刀在该处向左轻轻撬动 第九步用手将键盘轻轻取下注意不要用力猛的提起下面有数据线连在主板上 第十步将键盘反扣就可以看到连在主板上的键盘数据线用手轻轻将红圈中的黑色压线卡抬起取下数据线这样整个键盘就被取下来了 第十步将键盘反扣就可以看到连在主板上的键盘数据线用手轻轻将红圈中的黑色压线卡抬起取下数据线这样整个键盘就被取下来了 被拆下来的键盘连同我的无线光电鼠 第十一步看清本本的真相酷睿双核CPU及散热风扇做工还是不错的 512M的现代内存背面还有

一条呢 风扇有些脏了用了两年了-----没有积下多少灰尘虽然我们民勤是全国四大沙尘暴策源地之一质量还是棒棒的 让本本没有键盘运行是不是很酷 第十二步将键盘重新装回这里只讲关键的一步如何将键盘数据线与主板连接按照图示将数据线有金手指的一面朝下放入接口然后将黑色的压线卡按下即可

装好键盘后的本本其它的工作易如反掌自己搞定 -D520笔记本拆解到此结束。

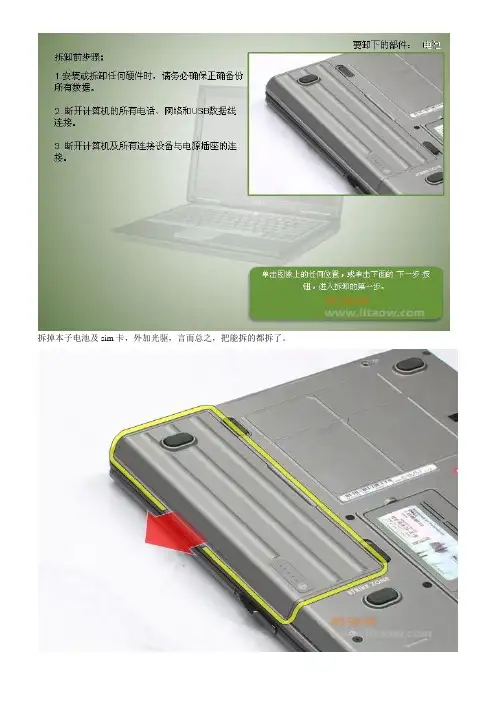

拆掉本子电池及sim卡，外加光驱，言而总之，把能拆的都拆了。

拆掉内存和硬盘

用一字口螺丝刀撬开键盘版面盖条，用巧劲把盖条拆下来，千万小心，不要用大了劲，把这个东西掰断了。

开始拆卸键盘，扭开黄圈内三个螺丝，掀开键盘

往右挑一下下面箭头根部那个地方松开蓝色的压条，掀起来，然后拉着黄圈右面的蓝色胶带把排线拉下来。

拆掉键盘下内存左右分开红箭头处卡扣，将内存拉出

扭开后面红圈的四个螺丝，这是固定显示器的，后面上面没有写一个大D字母，其实顺道把那几个卸了一块也行。

红圈内为显示屏排线，稍用力把它拉下来。几个天线拉出来，一共四根。

如果想卸网卡见下图

扭开各各处圈内的几个螺丝，注意分清哪是哪的，别混了或者丢了。

以下红圈内两个螺丝也要松开，但是拿不下来，留在上面就好。

这是几个卡扣，轻轻掰开，不要使蛮力，松开即可，蛮力过大会导致卡扣断裂，这个就没办法了，小心操作。如下所图。

松开上部的几个卡扣，小心使力，错开就好，一条缝足够，不要继续打开。

然后，前后使一下力，掌托和底板就分开了，切忌上下挪动，下面的几个排线小心拔掉就行，不要弄坏了。

如需把wwan卡拆卸，请将上图下面的那个排线拉下来，即如下所示，剩下的几个螺丝弄下来自己就能搞定了。

用钳子卸掉四个螺丝

卸掉红圈处的几个螺丝

尝试取下cmos电池，先拔下网卡天线，然后挪开那个天线，拔下电池插在主板上的连线，是否取下电池随便。如需取下，轻轻掰开画了黄线的那块C面盖板，将电池拔出，A面盖板屏幕一般的话就不用拆了。

依次按红圈内的螺丝序号旋开螺丝，该处螺丝无法取下，就留在上面好了，卸螺丝的时候请按照4321的顺序卸载，安装的时候按照1234的顺序安装。另外屏幕取下的过程也忘了写了，屏幕四个螺丝取下，并将各处连接线路拔出以后，就应该可以将屏幕放倒180度，然后将屏幕提出，拆除C面过程如下所示，拆除图片内3颗画着圈的螺丝，上面应该标示着P字样。

拆掉本子电池及sim卡，外加光驱，言而总之，把能拆的都拆了。

拆掉内存和硬盘

用一字口螺丝刀撬开键盘版面盖条，用巧劲把盖条拆下来，千万小心，不要用大了劲，把这个东西掰断了。

开始拆卸键盘，扭开黄圈内三个螺丝，掀开键盘

往右挑一下下面箭头根部那个地方松开蓝色的压条，掀起来，然后拉着黄圈右面的蓝色胶带把排线拉下来。

拆掉键盘下内存左右分开红箭头处卡扣，将内存拉出

扭开后面红圈的四个螺丝，这是固定显示器的，后面上面没有写一个大D字母，其实顺道把那几个卸了一块也行。

红圈内为显示屏排线，稍用力把它拉下来。几个天线拉出来，一共四根。

如果想卸网卡见下图

扭开各各处圈内的几个螺丝，注意分清哪是哪的，别混了或者丢了。

以下红圈内两个螺丝也要松开，但是拿不下来，留在上面就好。

这是几个卡扣，轻轻掰开，不要使蛮力，松开即可，蛮力过大会导致卡扣断裂，这个就没办法了，小心操作。如下所图。

松开上部的几个卡扣，小心使力，错开就好，一条缝足够，不要继续打开。

然后，前后使一下力，掌托和底板就分开了，切忌上下挪动，下面的几个排线小心拔掉就行，不要弄坏了。

如需把wwan卡拆卸，请将上图下面的那个排线拉下来，即如下所示，剩下的几个螺丝弄下来自己就能搞定了。

用钳子卸掉四个螺丝

卸掉红圈处的几个螺丝

尝试取下cmos电池，先拔下网卡天线，然后挪开那个天线，拔下电池插在主板上的连线，是否取下电池随便。如需取下，轻轻掰开画了黄线的那块C面盖板，将电池拔出，A面盖板屏幕一般的话就不用拆了。

依次按红圈内的螺丝序号旋开螺丝，该处螺丝无法取下，就留在上面好了，卸螺丝的时候请按照4321的顺序卸载，安装的时候按照1234的顺序安装。另外屏幕取下的过程也忘了写了，屏幕四个螺丝取下，并将各处连接线路拔出以后，就应该可以将屏幕放倒180度，然后将屏幕提出，拆除C面过程如下所示，拆除图片内3颗画着圈的螺丝，上面应该标示着P字样。

卸下铰接护盖

1. 按照"拆装计算机内部组件之前"中的步骤进行操作。

2. 卸下电池。

3. 拧下用于固定铰接护盖的螺钉。

4. 将计算机翻转过来，然后卸下铰接护盖。

安装铰接护盖 1. 安装铰接护盖，然后按压铰接护盖以固定与计算机的连接。

2. 将计算机翻转过来，然后安装用于固定铰接护盖的螺钉。

3. 安装电池。

4. 按照"拆装计算机内部组件之后"中的步骤进行操作。

卸下键盘

1. 按照"拆装计算机内部组件之前"中的步骤进行操作。

2. 卸下电池。

3. 从右边开始，从计算机上撬动键盘。

4. 将键盘翻转过来，并将其放在掌垫上。

5. 断开键盘电缆与系统板的连接。

6. 将键盘从计算机上卸下。

安装键盘

1. 将键盘电缆连接到系统板。

2. 将键盘以 度角插入凹槽中。

3. 向下按压键盘，直至其卡入到位。

4. 安装电池。 5. 按照"拆装计算机内部组件之后"中的步骤进行操作。

卸下光盘驱动器

1. 按照"拆装计算机内部组件之前"中的步骤进行操作。

2. 卸下电池。

3. 卸下键盘。

4. 拧下用于固定光盘驱动器的螺钉。

5. 使用平头螺钉刀松开光盘驱动器。将光盘驱动器向外滑出并从计算机中卸下。

安装光盘驱动器

1. 将光盘驱动器滑入机箱左侧的凹槽中。

2. 拧紧用于将光盘驱动器固定至计算机的螺钉。

3. 安装键盘。 4. 安装电池。

5. 按照"拆装计算机内部组件之后"中的步骤进行操作。
