戴尔d630拆机

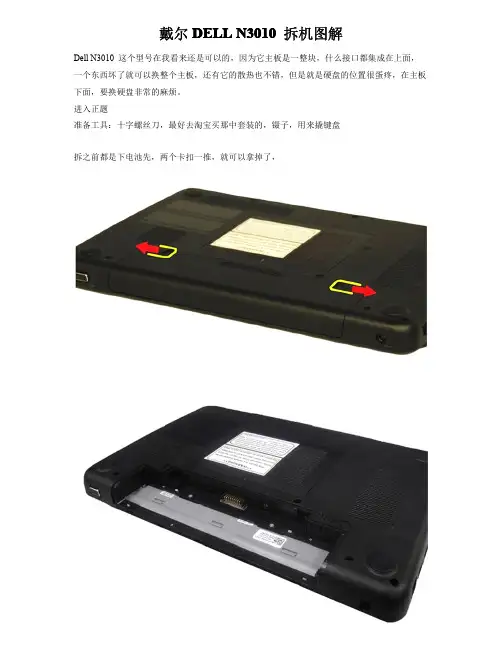

戴尔DELLN3010拆机图解

DellN3010这个型号在我看来还是可以的，因为它主板是一整块，什么接口都集成在上面，一个东西坏了就可以换整个主板，还有它的散热也不错，但是就是硬盘的位置很蛋疼，在主板下面，要换硬盘非常的麻烦。进入正题准备工具：十字螺丝刀，最好去淘宝买那中套装的，镊子，用来撬键盘拆之前都是下电池先，两个卡扣一推，就可以拿掉了，内存盖，拿内存。。很简单拿掉内存之后呢，接下来就是拆键盘了。这个型号的键盘有点点麻烦，俗话说“工欲善其事，必先利其器”。都有工具了怕什么先去掉背后两颗螺丝（其实我们可以把背后的螺丝一次性都去掉）再用镊子之类的东西从一边撬起。。注意下面的数据线

键盘顺利拿掉，接下来就是拆C壳了（C壳就是掌托这块）先去背后螺丝（如果之前去掉螺丝了，这个步骤就可以省了）。。11颗拔掉无线网卡的天线拔掉之后翻过来。把天线拔出再去螺丝拔掉触摸板电源跟主板的连接线，轻轻的再从右下角轻轻用塑料撬棒撬起

这个型号拆主板的话，得先把屏拿掉。背面的螺丝应该都没了。。拔掉屏线和旁边接地的螺丝还有左右两边的螺丝接下来把屏往上提就可以了（注意用手扶住屏，以防倒了）再把黄色框的塑料条也拿掉去后面两颗螺丝四个卡扣接下来就先把左上角的VGA小板拿掉，为了方便拆风扇。去掉了上面的螺丝就很好拿了风扇的话就一颗螺丝下面就是主板了。。先去主板上面的螺丝再拔掉右下角的喇叭线和蓝牙在从左边撬起。。稍微用点力

底壳就空了。。下来就硬盘吧，，硬盘藏的够深的吧。。。哈哈哈

只需要去掉一颗螺丝往外一拉就OK了。。你们看了这个也可以自己换硬盘了一般大家拆机无非就这几个原因：加内存，换硬盘，清理灰尘。。。

拆掉散热器，自己也可以加硅胶了。。。

到这里也差不多了。。。拆屏的话也很简单的。。我就不放了。。如有需要email：ye8@。。如果要其他型号的拆机也可以email我附件：BIOS图BeepCodeOverviewBeepsDescriptionPossibleCause

戴尔笔记本D630散热改造还在继续

亲爱的戴尔d630本友们，您还在为您的爱本散热不好而发愁吗？还在为每次麻烦的清灰而发愁吗？下面是本人对戴尔d630笔记本的一些改造，希望可以改善您的爱本散热问题和麻烦的清灰问题（改造后不用取下主板和cpu散热器就能轻松取下cpu散热风扇进行清灰），改造后的本本（t7300/ddr26672g）不用一切辅助散热器（三伏天无空调普通室内）看、办公、cpu温度43-58摄氏度，cpu风扇转速2500左右。键盘温度明显低于之前，也不在烫手。用上散热底座基本在50摄氏度以内，cpu风扇时转时停。希望

能起到抛砖引玉的作用。如果有什么问题，请证明。通信QQ；六亿九千万四千七百零三

拆机的操作方法网上多的是，可以自己找找看一下，这里不在叙述。拆下笔记本主板和

冷却风扇后，继续拆除底部外壳（上图）上标记为红色的CPU位置导热支撑主板的方垫，由于其导热效果差，需要修改。同时，取下红色区域内固定连接线的胶带，暂时将电线提起，以改变底部外壳。

用磨光机把（上图）红色区部分楞处和字母磨平，形成左右能放下一个铜板的通道。注意不要磨到导线。

上面的红色区域是研磨后的效果。小心不要磨掉内存开口的凸起，以免影响外壳的坚固性。不要磨损主板的支撑点。

用一块紫铜铜板（如上图）（0.2-0.3毫米厚）

戴尔M101Z拆机清灰

不磨叽直接开始：

↓↓↓↓↓下图：从背面开始

↓↓↓↓↓下图：取下电池，和背面所有螺丝，注意A，B两处！

↓↓↓↓↓下图：翻过来，用螺丝刀顶A，B两处取下键盘

↓↓↓↓↓下图：取下硬盘

↓↓↓↓↓下图：小窍门一：在螺丝刀再粘一个小磁铁，这样可以更闹靠的吸住螺丝，免得掉了不好找，你懂得！

↓↓↓↓↓下图：小心取下三处排线：键盘，触摸板和电源按钮

↓↓↓↓↓下图：小窍门二：就是这些废旧的会员卡，翘壳神器！你懂得！

↓↓↓↓↓下图：先用会员卡松开C壳边缘，然后适当用力取下C壳！

↓↓↓↓↓下图：取下无线网卡后取主板的，

↓↓↓↓↓下图：不要忘记取下右侧的SD卡挡片

↓↓↓↓↓下图：小马偷了个懒，没有取下主板上的所有连接线，只松开了转轴，将主板翻转到了屏幕上 但偷懒时要小心，不要弄坏了连接线！

↓↓↓↓↓下图：风扇上有很多灰尘，取下四颗螺丝，然后取下风扇盖

↓↓↓↓↓下图：由于画面太过...，...不宜，省略一张，你懂得！

↓↓↓↓↓下图：这是清理好的样子

↓↓↓↓↓下图：重新上好所有螺丝做测试，效果还不错

同时测试的还有两个，技术员就是这样，一天到晚都是电脑，有时边吃饭都在边装系统，还是仨一起装！ 还真就是那句经典的名言：从小不学好，长大了修电脑！

Latitude D630彻底拆机清灰教程！（上）（转至IT168）(2009-05-05 18:52:47)

标签：d630 清理灰尘 it 分类：自己动手DIY

非常感谢IT168的黑人版主带给我们这样一篇非常有用的文章

请注意本文的图片很多而且很大。大家看的时候一定要耐心哦

[手把手]五·一巨献～Latitude D630彻底拆机清灰教程！！

随着夏天的日益临近，不少机友们开始为自己的爱机担心了，生怕因为灰尘太多而影响散热从而导致显卡问题等，可是又苦于拆机的困难而无可奈何ing......于是，黑人我在劳动节这个节日，亲自为广大机友们“劳动”一把，为大家献上一份图文并茂的拆机清灰大餐，希望能对大家有所帮助！下面就开始我们有条不紊的拆机步骤：

1. 这是本贴的主角们：D630一台、导热膏（硅胶）一瓶、起子一或两把、小刷子一把、瑞士军刀或尖嘴钳一把、皮吹一个 2. 先到厨房或卫生间洗手（排干净身上的静电），然后关闭D630，移走电源和电池： 3. 把屏幕放平，和键盘基本成180度： 4. 拆除面板条，用餐巾纸垫在图中所示位置，以防留下永久的伤痕......然后用平口起子轻轻一撬就行了：

5. 向外拉扯面板条，直至把它一根的移除下来：（注意，一定要使“巧力”，慢慢的向外拉，切忌用蛮力，否则扯断了黑人我可不负责哦）

6. 分别把红圈标注的螺丝拆掉，从而把键盘移动出来（不是强行扯下来）：

7. 把键盘轻轻向下翻转，露出背面。按照图中箭头所示，把黑色挡板轻轻向右拉，然后再把蓝色的塑料条轻轻向上提出来： 8.按照图中所示，把蓝色的塑料带向上提，就可以移除键盘数据线了： 9. 从D630上移除下来的键盘（正反面）：

10. 先把屏幕合起来，再把图中红圈所标识的螺丝共4颗拆下来：

11. 把W卡模块的连接线移除（直接拉出来即可）：

12. 接着把无线网卡的连接线移除（同样是直接拉出来即可），无线网卡不必拆卸下来：
