这段时间进现场大家见到很多，我就把我最近现场所见所学进行一下总结学习，就以PE排放气压缩机为主进行介绍学习。
PE排放气压缩机采用的是迷宫式往复式压缩机，在功能结构上，迷宫密封式压缩机与其它类型的往复式压缩机的最大不同之处在于：迷宫密封式压缩机的活塞与气缸采用迷宫密封结构，即在其气缸的内表面和活塞环的外表面，均用激光刀刻出一道道的螺旋式的细槽（迷宫结构）,当活塞做上下运动时，被压缩的介质气体在进入迷宫槽内后,能自动调整活塞与气缸同心度，始终保证活塞与气缸之间存在着～左右的均匀的周向间隙，这样，在活塞运动的全过程，气缸与活塞之间因始终有“气囊”的隔离而不发生直接的接触磨擦，杜绝了其它类型的压缩机因在气缸与活塞这对运动副上的磨损而带来的介质污染；因此，迷宫密封式压缩机在应用上的最大优势，在于其生产出来的介质气体的洁净度相当高，特别适用于对介质洁净度有严格要求的化工装置、电子企业、制药企业；当然，其也有使用局限性，在于：由于这种迷宫结构的限制，其出口气体的压力最多在左右而不能再高。其迷宫结构如下图。
正因为这种特殊功能结构的要求，这种压缩机只能采用立式布置。
安装施工程序
电机：飞轮盘安装、电机吊装就位、曲轴及飞轮盘找基准、电机初找、电机一次移位，电机联轴节精找、电机二次移前期工作：设备验收、 基础验收、 基础处理
压缩机机身：吊装就位，一次找正灌浆、二找灌浆
气缸：吊装就位、初步找正固定
机组的供货方式
布克哈德压缩机在进行出厂前的单机试车,而后分拆成机身、电机、两个气缸组件、活塞组件等出厂，辅助设备由布克哈德在国内组织招标制作，直接由国内运往现场。
机身：单独装箱，机身包括已安装成整体的油箱、机重、曲轴与曲轴箱、连杆与十字头、十字头箱、导向轴承与导向轴承箱。
气缸：两个缸制作成2大块分别单独包装。
机器设备安装前应具备下列技术文件:
a)施工合同及有关会议纪要;
b)安装平面布置图、基础图、安装图等;
1
职工技能培训教材
往复式活塞压缩机教案
编写 胡方柱
设备动力部
2014年5月8日
2 往复式压缩机的基础知识
一、活塞式压缩机简介
1、按气缸的布置可将其分为：
（1）立式压缩机，气缸均为竖立布置；（2）卧式压缩机，气缸均为横卧布置；（3）角式压缩机，气缸布置为V型、W型、L型、星型等不同角度；（4）对称平衡式压缩机，气缸横卧布置在曲轴两侧，相对两列气缸的曲拐错角为180℃，而且惯性力基本平衡。
2、若按排气压力可分为：
（1）低压压缩机，排气压力为0.3~1MPa（表压）；（2）中压压缩机，排气压力为1~10 MPa（表压）；（3）高压压缩机，排气压力为10~100MPa（表压）；（4）超高压压缩机，排气压力＞100 MPa（表压）。
3、若按排气量可分为：
（1）微型压缩机，排气量＜0.017m³/s；（2）小型压缩机，排气量为0.017~0.17
m³/s；（3）中型压缩机，排气量为0.17~1.00 m³/s；（4）大型压缩机，排气量＞1.00 m³/s。
4、若按气缸达到终压所需级数可分为：
（1）单级压缩机，气体经一次压缩达到终压；（2）双级压缩机，气体经两级压缩达到终压；（3）多级压缩机，气体经三级以上压缩达到终压。
5、若按活塞在气缸中的作用可分为：
（1）单作用压缩机，气缸内仅一端进行压缩循环；（2）双作用压缩机，气缸内两端都进行同一级次的压缩循环；（3）级差式压缩机，气缸内一端或两端进行两个或两个以上不同级次的压缩循环。
6、若按列数的不同可分为：
（1）单列压缩机，气缸配置在机身一侧的一条中心线上；（2）双列压缩机，气缸配置在机身一侧或两侧的两条中心线上；（3）多列压缩机，气缸配置在机身一侧或两侧两条以上的中心线上。
3 活塞式压缩机的种类虽然繁多，结构复杂，但其基本构造大致相同。对于无十字头的活塞式压缩机，主要零部件有机身、曲轴、连杆、活塞、气缸、进排气阀等；对于有十字头的活塞式压缩机，除有上述零件外，还有十字头及滑道、活塞杆及填料函等。活塞式压缩机由曲柄连杆机构将驱动机的回转运动变成为活塞的往复运动，气缸和活塞共同组成压缩容积；活塞在气缸内做往复运动，使气体在气缸内完成进气、压缩、排气等过程，由进排气阀控制气体进入与排出气缸；在曲轴侧的气缸端部装置填料密封，以阻止气体外漏。活塞上的活塞环，阻止活塞两侧气缸容积内的气体互相窜漏。
7.活塞式压缩机的检修与安装
7.1一般拆卸程序及基本要求
1、拆卸时，应根据压缩机不同结构按程序依次从外到内、从上到下进行拆卸，严禁乱拆乱卸、胡打乱敲，以免机件损伤或变形。
2、尽量使用专用工具拆卸，以保证零部件不受损伤。如拆出连杆小头瓦，应用压力机压出或用专用工具拉出，不许用手锤打击；拆卸气阀组合件，应用专用工具，不许将阀卡在虎钳上拆卸，否则将使阀座零件被夹变形；对气缸、活塞、活塞杆的连接螺栓，要用专用死口扳手，不准用管钳直接卡在螺母或活塞杆上拆卸。
3、拆卸大型压缩机的零部件，应采用起重设备，并应拴牢、稳吊、稳放、垫好。
4、拆下的零部件，应按清洁文明检修的要求，清洗干净，按顺序摆放整齐，垫好盖严；对重要机件应放在专用架上，对精密件要专门保管好，对相关配合件应做好装配位置标记，有的还应穿在一起或包在一起，以免放乱、错装，影响装配质量。
7.2 压缩机的拆卸和清洗应要求
（一）整体安装的压缩机一般应作下列拆洗工作；
1 ．往复活塞式压缩机应拆卸活塞、连杆、气阀和填料，并将设备表面和拆下的零、部件清洗干净，气阀和填料不应用蒸汽清洗；
2 ．用油封润滑油封存的往复活塞式压缩机，在设备技术文件规定的油封期限内安装时，除气阀外，其他零、部件均可不拆洗。
3 ．螺杆式压缩机和滑片式压缩机，在设备技术文件规定的油封期限内安装时。可不拆洗，有特殊要求者按设备技术文件的规定执行；
4 ．膜式压缩机应拆洗虹盖、膜片和吸、排气阀。
（二）现场组装的压缩机，应清洗主机零、部件和附属设备，气阀、填料和其他密封件不应用蒸汽清洗，清洗后应将清洗剂或水分除净，并检查零、部件和设备表面有无损伤等缺陷，全格后应涂一薄层润滑油 ( 无润滑压缩机与介质接触的零、部件不涂油 ) 。
7.3 压缩机装配的一般要求
压缩机的装配，一般是先装相关组合件，然后再总体装配。需检修的压缩机与新制造的压缩机装配有所不同，为充分发挥原有零部件的作用，对零件相互连接及配合的间隙不像对新零件的要求那样严格，在某些情况下允许比规定的稍大或稍小些，甚至超过规定的使用极限值。为更有效地消除[wiki]机械[/wiki]加工时的误差和装配时的累积误差，要认真做好挫削、刮研和研磨等手工操作，以保证装配的几何精度及配合要求。例如，轴瓦与轴颈的配合必须经刮研才能达到良好的接触；消除零件上的毛刺、擦伤和斑痕等缺陷，能提高装配质量及精度等。此外，还应注意下述几点：
龙源期刊网

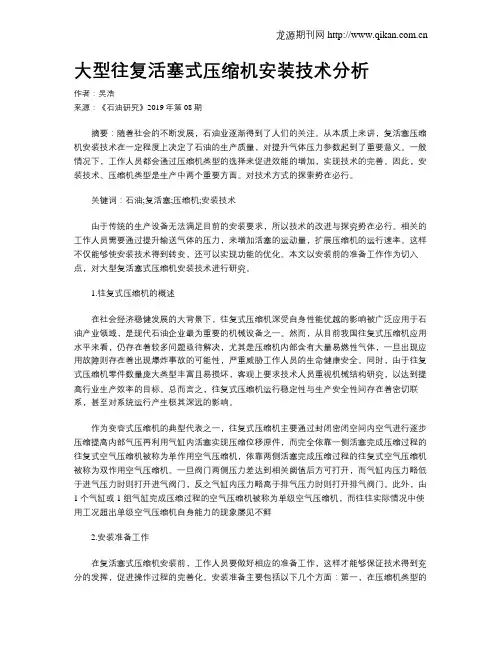

大型往复活塞式压缩机安装技术分析
作者：吴浩
来源：《石油研究》2019年第08期
摘要：随着社会的不断发展，石油业逐渐得到了人们的关注。从本质上来讲，复活塞压缩机安装技术在一定程度上决定了石油的生产质量，对提升气体压力参数起到了重要意义。一般情况下，工作人员都会通过压缩机类型的选择来促进效能的增加，实现技术的完善。因此，安装技术、压缩机类型是生产中两个重要方面。对技术方式的探索势在必行。
关键词：石油;复活塞;压缩机;安装技术
由于传统的生产设备无法满足目前的安装要求，所以技术的改进与探究势在必行。相关的工作人员需要通过提升输送气体的压力，来增加活塞的运动量，扩展压缩机的运行速率。这样不仅能够使安装技术得到转变，还可以实现功能的优化。本文以安装前的准备工作作为切入点，对大型复活塞式压缩机安装技术进行研究。
1.往复式压缩机的概述
在社会经济稳健发展的大背景下，往复式压缩机深受自身性能优越的影响被广泛应用于石油产业领域，是现代石油企业最为重要的机械设备之一。然而，从目前我国往复式压缩机应用水平来看，仍存在着较多问题亟待解决，尤其是压缩机内部含有大量易燃性气体，一旦出现应用故障则存在着出现爆炸事故的可能性，严重威胁工作人员的生命健康安全。同时，由于往复式压缩机零件数量庞大类型丰富且易损坏，客观上要求技术人员重视机械结构研究，以达到提高行业生产效率的目标。总而言之，往复式压缩机运行稳定性与生产安全性间存在着密切联系，甚至对系统运行产生极其深远的影响。
作为变容式压缩机的典型代表之一，往复式压缩机主要通过封闭密闭空间内空气进行逐步压缩提高内部气压再利用气缸内活塞实现压缩位移原件，而完全依靠一侧活塞完成压缩过程的往复式空气压缩机被称为单作用空气压缩机，依靠两侧活塞完成压缩过程的往复式空气压缩机被称为双作用空气压缩机。一旦阀门两侧压力差达到相关阙值后方可打开，而气缸内压力略低于进气压力时则打开进气阀门，反之气缸内压力略高于排气压力时则打开排气阀门。此外，由
