某渡槽贝雷梁支架法计算书

  • 格式：docx
  • 大小：48.20 KB
  • 文档页数：8

（型钢立柱）计算书

一、基本参数

宽b(m) 6 高H(m) 14

二、荷载参数

均布荷载：

荷载标准值(kN/m) 68.7 荷载设计值(kN/m) 82.4

三、立柱搭设参数

型钢立柱类型 大钢管 截面类型 Φ600×12

立柱纵向间距la(mm) 2500

正立面图

侧立面图

四、横梁计算

是否为加强贝雷梁 否 梁片组合形式 单排单层

贝雷梁容许弯矩[M](kN.m) 788.2 贝雷梁容许剪力[V](kN) 245.2

贝雷梁自重线荷载标准值(kN/m) 0.9

均布荷载标准值q’=0.9+68.7=69.6kN/m

均布荷载设计值q=1.2×0.9+82.4=83.48kN/m

由于横梁为贝雷梁，抗弯抗剪验算用标准值计算，计算简图如下：

1、抗弯验算

横梁弯矩图(kN·m)

Mmax=378.972kN·m≤[M]=788.2kN·m

满足要求！

2、抗剪验算

横梁剪力图(kN)

Vmax=229.68kN≤[V]=245.2kN

满足要求！ 3、支座反力计算

承载能力极限状态

R1＝275.484kN，R2＝275.484kN

正常使用极限状态

R'1＝229.68kN，R'2＝229.68kN

五、纵向转换梁计算

纵向转换梁材质及类型 工字钢 截面类型 25a号工字钢

抗弯强度设计值[f](N/mm2) 265 抗剪强度设计值[τ](N/mm2) 155

弹性模量E(N/mm2) 206000 截面抵抗矩W(cm3) 401.88

截面惯性矩I(cm4) 5023.54 门洞每侧纵向转换梁根数n 2

纵向转换梁受力不均匀系数k2 0.6 纵向转换梁外悬挑长度(mm) 400

立柱纵向间距la(mm) 2500 横梁纵向间距s(mm) 1500

计算方式 二等跨连续梁 纵向转换梁自重线荷载标准值(kN/m) 0.381

纵向转换梁自重：q=1.2×0.381=0.457kN/m

纵向转换梁所受集中荷载标准值：

F’=k2max(R’1,R’2)=0.6×max(229.68,229.68)=137.808kN

纵向转换梁所受集中荷载设计值：

F=k2max(R1,R2)=0.6×max(275.484,275.484)=165.29kN

计算简图如下：

1、抗弯验算

纵向转换梁弯矩图(kN·m)

σ=Mmax/W=79.643×106/401880=198.177N/mm2≤[f]=265N/mm2

满足要求！

2、抗剪验算

纵向转换梁剪力图(kN)

Vmax＝242.983kN

τmax=Vmax/(8Izδ)[bh02-(b-δ)h2]=242.983×1000×[116×2502-(116-8)×2242]/(8×50235400×8)＝138.38N/mm2≤[τ]=155N/mm2

满足要求！

3、挠度验算

纵向转换梁变形图(mm)

跨中νmax＝2.603mm≤[ν]=1/250=2500/250=10mm

悬挑端νmax＝1.513mm≤[ν]=21/250=2×400/250=3.2mm

满足要求！

4、支座反力计算

承载能力极限状态

Rmax＝314.065kN

正常使用极限状态

R'max＝261.847kN

六、立柱验算

立柱结构类型 型钢立柱 立柱纵向间距la(mm) 2500

型钢立柱类型 大钢管 钢材等级 Q235

立柱抗压强度设计值[f](N/mm2) 205 截面类型 Φ600×12

回转半径i(cm) 20.79 立柱截面面积(mm2) 22167

型钢立柱自重标准值gk(kN/m) 1.74 弹性模量 206000

截面抵抗矩W(cm3) 3194.72 角焊缝强度设计值ffw(N/mm2) 180

与型钢立柱连接角焊缝焊脚尺寸hf(mm) 18 焊缝长度lw(mm) 300

立柱长细比λ=h/i=14000/207.9=67.34≤[λ]=150 满足要求！

查表得φ=0.789

立柱所受横梁传递荷载N=Rmax/k2=314.065/0.6=523.442kN

立柱所受轴力F=N+1.2gk×H=523.442+1.2×1.74×14=552.674kN

强度验算：

σ=F/A=552.674×103/22167=24.932N/mm2≤[f]=205N/mm2

满足要求！

稳定性验算：

σ=F/(φA)=552.674×103/(0.789×22167)=31.6N/mm2≤[f]=205N/mm2

满足要求！

立柱连接焊缝验算：

焊缝所受压力N=523.442kN

N/(helw)=N/(0.7hflw)=523.442×103/(0.7×18×300)=138.477N/mm2≤βfffw=1.22×180=219.6N/mm2

满足要求！

七、立柱基础验算

立柱传给基础荷载F=552.674kN

立柱基础设置 混凝土基础梁板 混凝土强度等级 C30

单根立柱对应的混凝土基础面积A(m2) 3.5 混凝土抗压强度fc(N/mm2) 14.3

地基土类型 岩石 地基承载力特征值fak(kPa) 300

地基土承载力折减系数mf 0.9

混凝土基础抗压强度验算σ=F/A

=552.674×103/(3.5×106)=0.158N/mm2≤fc=14.3N/mm2

满足要求！ 立柱底面平均压力p＝F/(mfA)＝552.674/(0.9×3.5)＝175.452kPa≤fak＝300kPa

满足要求！

合集下载

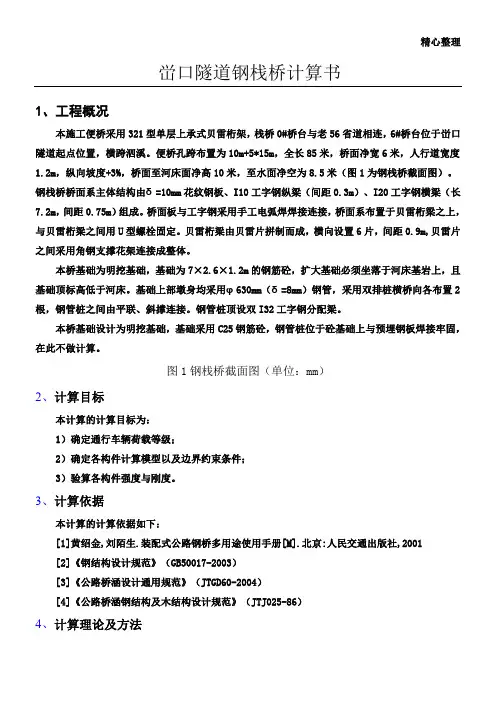

某贝雷梁钢便桥计算书 (2)
