WMZ11A 型预热启动用PTC 热敏电阻器WMZ11A TYPE PREHEAT STARTING PTC THERMISTOR产品编号产品编号（（PARTY NUMBER CODE ：）：WMZ11 A 75s HV 331 N U① ② ③ ④ ⑤①开关温度Temperature of switch ：50—50℃ 75—75℃，85—85℃，105一105℃，120—120℃ ②类型Type：HV-高压型High voltage type (ф6×5) A-基本型Basic type (ф5.5×4.5) B-加强型Strengthen type (ф8×4.5) S-微小型Small type (ф4.0×4.5)BHV-超强型Super strong type (ф8×5)③额定零功率电阻Rated zero power resistance ：331—330Ω 68R —68Ω④电阻误差Resistance tolerance：N—±30％ V—±25％ M—±20％ K—±10％ ⑤引线形状Shape 0f lead：U-In-formed 内弯S-Straight 直形A-Axis wind 轴弯外形尺寸外形尺寸（（DIMENSION ）：产品应用产品应用（（APPLACITION ）： 用于电子镇流器 /节能灯预热启动For preheating of the Ballast / CFL主要技术参数SPECIFICATION尺寸 Dimension （mm ） 规格 Part No.额定零功率电阻Rated Zero Power Resistance Rn （Ω）耐电压 BREAK Down V oltage V b （V AC ）最大工作电流 Max. Work current I max （mA ）开关温度 Switch Temp. T k （℃）Dmax TmaxdWMZ11A-50S68RNU 68±30% 360 WMZ11A-50S101NU 100±30% 400 WMZ11A-50S151NU 150±30% 400 WMZ11A-50S221NU 220±30% 500 WMZ11A-50S331NU 330±30% 500 WMZ11A-50S471NU 470±30% 600 WMZ11A-50S681NU 680±30% 600 WMZ11A-50S102NU 1000±30% 600 200WMZ11A-50S152NU 1500±30% 600 100 WMZ11A-50S222NU 2200±30% 600 100 WMZ11A-50S332NU 3300±30% 600 70 WMZ11A-50S472NU 4700±30% 600 50 50±744.50.5WMZ11A-75S68RNU 68±30% 360 WMZ11A-75S101NU 100±30% 400 WMZ11A-75S151NU 150±30% 400 WMZ11A-75S221NU 220±30% 500 WMZ11A-75S331NU 330±30% 500 WMZ11A-75S471NU 470±30% 600 WMZ11A-75S681NU 680±30% 600 WMZ11A-75S102NU 1000±30% 600 200WMZ11A-75S152NU 1500±30% 600 100 WMZ11A-75S222NU 2200±30% 600 100 WMZ11A-75S332NU 3300±30% 600 70 WMZ11A-75S472NU 4700±30% 600 50 75±744.50.5WMZ11A-105S68RNU 68±30% 360 WMZ11A-105S101NU 100±30% 400 WMZ11A-105S151NU 150±30% 400 WMZ11A-105S221NU 220±30% 500 WMZ11A-105S331NU 330±30% 500 WMZ11A-105S471NU 470±30% 500 WMZ11A-105S681NU 680±30% 600 WMZ11A-105S102NU 1000±30% 600 200WMZ11A-105S152NU 1500±30% 600 100 105±744.50.5WMZ11A-120S68RNU 68±30% 360 WMZ11A-120S101NU 100±30% 400 WMZ11A-120S151NU 150±30% 400 WMZ11A-120S221NU 220±30% 500 WMZ11A-120S331NU 330±30% 500 WMZ11A-120S471NU 470±30% 500 WMZ11A-120S681NU680±30%600200120±744.50.5尺寸 Dimension （mm ） 规格 Part No.额定零功率电阻Rated Zero Power ResistanceRn （Ω）耐电压 BREAK Down V oltage V b （V AC ）最大工作电流 Max. Work current I max （mA ）开关温度 Switch Temp. T k （℃）Dmax TmaxdWMZ11A-50S68RNU 68±30% 420 WMZ11A-50S101NU 100±30% 420 WMZ11A-50S151NU 150±30% 500 WMZ11A-50S221NU 220±30% 500 WMZ11A-50S331NU 330±30% 600 WMZ11A-50S471NU 470±30% 600 400WMZ11A-50S681NU 680±30% 600 WMZ11A-50S102NU 1000±30% 600 300 WMZ11A-50A152NU 1500±30% 600 150 WMZ11A-50A222NU 2200±30% 600 100 50±754.50.6WMZ11A-75A68RNU 68±30% 420 WMZ11A-75A101NU 100±30% 420 WMZ11A-75A151NU 150±30% 500 WMZ11A-75A221NU 220±30% 500 WMZ11A-75A331NU 330±30% 600 WMZ11A-75A471NU 470±30% 600 400WMZ11A-75A681NU 680±30% 600 WMZ11A-75A102NU 1000±30% 600 300 WMZ11A-75A152NU 1500±30% 600 150 WMZ11A-75A222NU 2200±30% 600 100 75±754.50.6WMZ11A-105A68RNU 68±30% 400 WMZ11A-105A101NU 100±30% 400 WMZ11A-105A151NU 150±30% 400 WMZ11A-105A221NU 220±30% 500 WMZ11A-105A331NU 330±30% 600 WMZ11A-105A471NU 470±30% 600 400WMZ11A-105A681NU 680±30% 600 WMZ11A-105A102NU 1000±30% 600 300 105±754.50.6WMZ11A-120A68RNU 68±30% 400 WMZ11A-120A101NU 100±30% 400 WMZ11A-120A151NU 150±30% 400 WMZ11A-120A221NU 220±30% 500 WMZ11A-120A331NU 330±30% 600 WMZ11A-120A471NU 470±30% 600 400120±754.50.6WMZ11A-50HV68RNU 68±30% 600 WMZ11A-50SHV101NU 100±30% 600 WMZ11A-50HV151NU 150±30% 750 WMZ11A-50HV221NU 220±30% 750 WMZ11A-50HV331NU 330±30% 800 WMZ11A-50HV471NU470±30%90040050±754.50.6尺寸 Dimension （mm ） 规格 Part No.额定零功率电阻Rated Zero Power Resistance Rn （Ω）耐电压 BREAK Down V oltage V b （V AC ）最大工作电流 Max. Work current I max （mA ）开关温度 Switch Temp. T k （℃）Dmax TmaxdWMZ11A-50HV681NU 680±30% 900 WMZ11A-50HV102NU 1000±30% 900 250 50±7 5 4.55 0.6WMZ11A-75HV68RNU 68±30% 600 WMZ11A-75HV101NU 100±30% 600 WMZ11A-75HV151NU 150±30% 750 WMZ11A-75HV221NU 220±30% 750 WMZ11A-75HV331NU 330±30% 800 WMZ11A-75HV471NU 470±30% 900 400WMZ11A-75HV681NU 680±30% 900 WMZ11A-75HV102NU 1000±30% 900 25075±7650.6WMZ11A-50B68RNU 68±30% 400 WMZ11A-50B101NU 100±30% 500 WMZ11A-50B151NU 150±30% 500 WMZ11A-50B221NU 220±30% 600 800WMZ11A-50B331NU 330±30% 600 600 WMZ11A-50B471NU 470±30% 600 450 WMZ11A-50B681NU 680±30% 600 300 WMZ11A-50B102NU 1000±30% 600 20050±784.50.6WMZ11A-85B68RNU 68±30% 400 WMZ11A-85B101NU 100±30% 500 WMZ11A-85B151NU 150±30% 500 WMZ11A-85B221NU 220±30% 600 800WMZ11A-85B331NU 330±30% 600 600 WMZ11A-85B471NU 470±30% 600 450 WMZ11A-85B681NU 680±30% 600 300 85±784.50.6WMZ11A-105B101NU 100±30% 500 WMZ11A-105B151NU 150±30% 500 WMZ11A-105B221NU 220±30% 500 800 WMZ11A-105B331NU 330±30% 600 600 WMZ11A-105B471NU 470±30% 600 450 WMZ11A-105B681NU 680±30% 600 300 WMZ11A-105B102NU 1000±30% 600 200105±784.50.6WMZ11A-75BHV68RNU 68±30% 600 WMZ11A-75A101NU 100±30% 600 WMZ11A-75A151NU 150±30% 750 WMZ11A-75A221NU 220±30% 900 800WMZ11A-75A331NU 330±30% 900 600 WMZ11A-75A471NU 470±30% 900 450 WMZ11A-75A681NU 680±30% 900 300 WMZ11A-75A102NU 1000±30% 900 200 WMZ11A-75A152NU1500±30%90014075±7 8 5 0.6WMZ11B 型智能PTC （热敏/压敏复合电阻器压敏复合电阻器））WMZ11B series PTC Thermistor /Varistor Complex产品简介产品简介（（GENERAL ）： WMZ11B 系列是由一个PTC 热敏电阻Rt 和一个压敏电阻Rv 串联而成的复合元件。

热敏电阻得物理特性与表示热敏电阻得物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。

1、电阻值：R〔Ω〕电阻值得近似值表示为：R2=R1exp[1/T2-1/T1]其中：R2：绝对温度为T2〔K〕时得电阻〔Ω〕R1：绝对温度为T1〔K〕时得电阻〔Ω〕B：B值〔K〕2、B值：B〔k〕B值就是电阻在两个温度之间变化得函数，表达式为：B= InR1-InR2 =2、3026(1ogR1-1ogR2) 1/T1-1/T2 1/T1-1/T2其中：B：B值〔K〕R1：绝对温度为T1〔K〕时得电阻〔Ω〕R2：绝对温度为T2〔K〕时得电阻〔Ω〕3、耗散系数：δ〔mW/℃〕耗散系数就是物体消耗得电功与相应得温升值之比。

δ= W/T-Ta = I² R/T-Ta其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗得电功〔mW〕T：达到热平衡后得温度值〔℃〕Ta：室温〔℃〕I：在温度T时加热敏电阻上得电流值〔mA〕R：在温度T时加热敏电阻上得电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成得升温。

4、热时间常数：τ〔sec、〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身得温度发生改变，当温度在初始值与最终值之间改变63、2％所需得时间就就是热时间系数τ。

5、电阻温度系数：α〔%/℃〕α就是表示热敏电阻器温度每变化1ºC，其电阻值变化程度得系数〔即变化率〕，用α=1/R·dR/dT 表示，计算式为：α = 1/R·dR/dT×100 = -B/T²×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时得电阻值〔Ω〕B：B值〔K〕PTC热敏电阻发热元件一、PTC热敏电阻得简介：PTC热敏电阻发热元件就是现代以至将来高科技尖端之产品。

它被广泛应用于轻工、住宅、交通、航天、农业、医疗、环保、采矿、民用器械等，它与镍、铬丝或远红外等发热元件相比，具有卓越得优点。

ptc热敏电阻温度系数
PTC热敏电阻的温度系数是衡量其对温度变化反应灵敏度的参数，表征了阻温特性曲线的陡峭程度。

PTC热敏电阻是一种具有正温度系数（Positive Temperature Coefficient）特性的半导体电阻器，它的电阻值会随着温度的升高而增加。

这种特性使得PTC热敏电阻在过热保护、温度传感和自我调节加热等领域有着广泛的应用。

具体来说：
1. 温度系数定义：PTC热敏电阻的温度系数α是指温度变化导致的电阻相对变化。

数学上，它可以通过以下公式计算：α= (lgR2-lgR1)/(T2-T1)，其中T1和T2分别是两个不同的温度点，R1和R2是对应温度下的电阻值。

2. 温度系数的意义：温度系数α越大，表明PTC热敏电阻对温度变化的反应越灵敏，即PTC 效应越显著。

这意味着相应的PTC热敏电阻的性能更好，使用寿命更长。

3. 居里温度：PTC热敏电阻有一个特定的温度点称为居里温度，当温度超过这个点时，电阻值会急剧增加。

这个特性使得PTC热敏电阻可以用作过温保护元件，防止电路因过热而损坏。

4. 应用范围：由于PTC热敏电阻的这些独特性质，它们常被用于限制电流、防止过热、温度传感和控制等电路中。

例如，在电源开关、马达启动和彩电消磁等领域都有应用。

综上所述，了解PTC热敏电阻的温度系数对于选择合适的PTC元件以及预测其在特定应用中的表现至关重要。

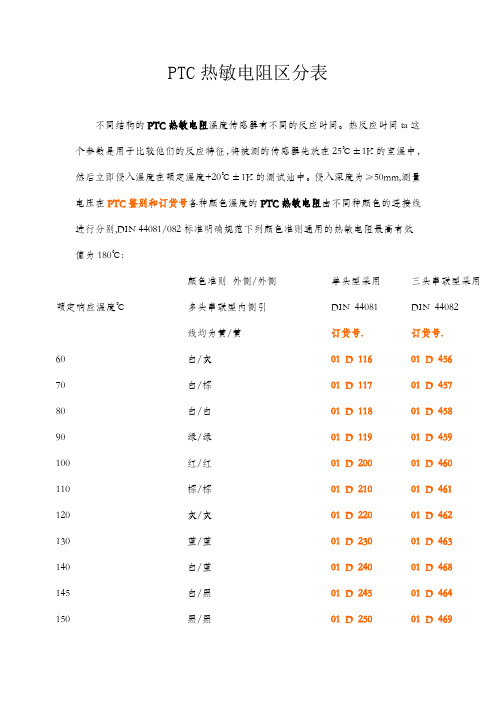

PTC热敏电阻区分表
不同结构的PTC热敏电阻温度传感器有不同的反应时间。

热反应时间ta这个参数是用于比较他们的反应特征，将被测的传感器先放在25℃±1K的室温中，然后立即侵入温度在额定温度+20℃±1K的测试油中。

侵入深度为≥50mm,测量电压在PTC鉴别和订货号各种颜色温度的PTC热敏电阻由不同种颜色的连接线进行分别,DIN 44081/082标准明确规范下列颜色准则通用的热敏电阻最高有效值为180℃:
额定响应温度℃颜色准则外侧/外侧
多头串联型内侧引
线均为黄/黄
单头型采用
DIN 44081
订货号.
三头串联型采用
DIN 44082
订货号.
60白/灰01 D 11601 D 456 70白/棕01 D 11701 D 457 80白/白01 D 11801 D 458 90绿/绿01 D 11901 D 459 100红/红01 D 20001 D 460 110棕/棕01 D 21001 D 461 120灰/灰01 D 22001 D 462 130蓝/蓝01 D 23001 D 463 140白/蓝01 D 24001 D 468 145白/黑01 D 24501 D 464 150黑/黑01 D 25001 D 469
155蓝/黑01 D 25501 D 465 160蓝/红01 D 26001 D 470 170白/绿01 D 27001 D 466 180白/红01 D 28001 D 467。

热敏电阻阻值与温度对照表
热敏电阻是一种利用陶瓷材料的导电性质变化（特别是陶瓷的热变性）来控制电阻的改变的电子元件，也叫PTC（正温度保护器）或NTC（负
温度保护器）。

热敏电阻是一种可以检测温度的非常重要的手段，它
的阻值会根据温度的不同而发生变化。

热敏电阻的阻值与温度的对应关系可以通过测量和实验得出，也可以
根据生产厂家给出的特定温度下电阻值来推测。

一般情况下，热敏电
阻的阻值随温度的升高而减小，随温度的降低而增大。

下面列出的是普通热敏电阻的阻值与温度的对应关系。

温度/华氏度（°F）阻值/欧姆（Ω）
-20 4.5K
0 2.5K
25 1.5K
50 1.0K
75 0.6K
100 0.45K
125 0.35K
150 0.3K
200 0.2K
250 0.15K
300 0.12K
350 0.1K
400 0.08K
450 0.06K
500 0.05K
以上是普通热敏电阻的阻值与温度的对应关系，实际情况中，根据不
同环境要求，也可以使用其他类型的热敏电阻，例如耐压热敏电阻。

耐压热敏电阻具有更高的耐压能力，在可接受的小温度范围内，其阻
值的变化幅度也更小，它可以提供更高的精度和稳定性。

此外，热敏电阻的精度也会随着温度精度的变化而变化，因此，为了
获得准确的测量结果，在使用热敏电阻进行测量时，应该了解其精度，确保测量的可靠性。

总之，热敏电阻是一种重要的温度检测手段，其阻值与温度之间存在
对应关系，同时，为了获得准确的测量结果，也应该注意它的精度情况。

ptc热敏电阻阻值与温度对照表
PTC热敏电阻是一种温度敏感的电阻器件，其阻值随着温度的升高而增加。

在实际应用中，我们需要了解PTC热敏电阻的阻值与温度之间的对照关系，以便正确地选择和使用该器件。

下面是一份PTC热敏电阻阻值与温度对照表，供大家参考：
温度（℃）阻值（Ω）
-40 0.5
-30 0.6
-20 0.8
-10 1.0
0 1.3
10 1.7
20 2.2
30 2.8
40 3.6
50 4.6
60 5.9
70 7.5
80 9.5
90 12.0
100 15.0
110 19.0
120 24.0
130 30.0
140 38.0
150 47.0
160 60.0
170 75.0
180 95.0
190 120.0
200 150.0
从上表可以看出，PTC热敏电阻的阻值与温度之间呈现出一种非线性的关系。

在低温下，阻值变化较小，但随着温度的升高，阻值的变化越来越大。

当温度达到一定值时，阻值急剧增加，这种现象被称为“温度开关效应”。

PTC热敏电阻的应用范围非常广泛，例如温度控制、电源保护、电路限流等。

在选择PTC热敏电阻时，需要根据具体的应用场景来确定其额定阻值和工作温度范围。

同时，还需要考虑其响应时间、稳定性、精度等因素。

PTC热敏电阻阻值与温度对照表是我们正确选择和使用该器件的重要参考依据。

在实际应用中，我们需要根据该表格中的数据来进行
计算和判断，以确保电路的正常运行。

品名最大电压(V)60℃时的不动作电流(mA)-10℃时的动作电流(mA)最大电流(A)25℃时的电阻值(ohm)居里点(℃)本体直径(Dmax)(mm)厚度(Tmax)(mm)引线间距(W)(mm)端子直径(phid)(mm)MZ8B08D80C100RN24V24 80 320 2.0 10 ±30% 80 8.0 4.0 5.0 0.6 MZ8B08D80C6R8M24V24 90 370 2.0 6.8 ±30% 80 8.0 4.0 5.0 0.6 MZ8B10D80C4R7N24V24 120 500 2.0 4.7 ±30% 80 10.0 4.0 5.0 0.6 MZ8B10D80C3R3N24V 24 140 580 2.0 3.3 ±30% 80 10.0 4.0 5.0 0.6 MZ8B10D80C2R2N24V24 180 710 2.0 2.2 ±30% 80 10.0 4.0 5.0 0.6 MZ6B06D120C13RN30V30 145 400 0.7 13 ±25% 120 6.0 4.0 5.0 0.6 MZ8B08D120C4R6N30V30 250 700 2.0 4.6 ±25% 120 8.0 4.0 5.0 0.6 MZ8B10D120C1R8N30V30 410 1120 3.0 1.8 ±25% 120 10.0 4.0 5.0 0.6 MZ8B12D120C1R2N30V30 520 1420 4.3 1.2 ±25% 120 12.0 4.0 5.0 0.6 MZ8B08D80C47RN32V32 30 140 1.5 47 ±30% 80 8.0 4.0 5.0 0.6 MZ8B08D80C33RN32V32 40 170 1.5 33 ±30% 80 8.0 4.0 5.0 0.6 MZ8B08D80C22RN32V32 45 200 1.5 22 ±30% 80 8.0 4.0 5.0 0.6 MZ8B08D80C15RN32V32 60 240 1.5 15 ±30% 80 8.0 4.0 5.0 0.6由于篇幅的限制，上表所列仅是常用型号，本公司可按客户要求提供更多不同类型的产品。

热敏电阻参‎数零功率电阻‎是指在某一‎温度下测量‎P TC热敏‎电阻值时，加在PTC‎热敏电阻上‎的功耗极低‎，低到因其功‎耗引起的P‎T C热敏电‎阻的阻值变‎化可以忽略‎不计。

额定零功率‎电阻指环境‎温度25℃条件下测得‎的零功率电‎阻值。

居里温度Tc对于PTC‎热敏电阻的‎应用来说，电阻值开始‎陡峭地增高‎时的温度是‎重要的，我们将其定‎义为居里温‎度。

居里温度对‎应的PTC‎热敏电阻的‎电阻RTc = 2*Rmin。

温度系数αPTC热敏‎电阻的温度‎系数定义为‎温度变化导‎致的电阻的‎相对变化。

温度系数越‎大，PTC 热敏‎电阻对温度‎变化的反应‎越灵敏。

α = (lgR2-lgR1)/lge(T2-T1)额定电压VN额定电压是‎在最大工作‎电压Vma‎x以下的供‎电电压。

通常Vmax = VN + 15%击穿电压VD击穿电压是‎指PTC热‎敏电阻最高‎的电压承受‎能力。

PTC热敏‎电阻在击穿‎电压以上时‎将会击穿失‎效。

表面温度 Tsurf‎表面温度T‎s urf是‎指当PTC‎热敏电阻在‎规定的电压‎下并且与周‎围环境间处‎于热平衡状‎态已达较长‎时间时，PTC热敏‎电阻表面的‎温度。

动作电流Ik流过PTC‎热敏电阻的‎电流，足以使PT‎C热敏电阻‎自热温升超‎过居里温度‎，这样的电流‎称为动作电‎流。

动作电流的‎最小值称为‎最小动作电‎流。

不动作电流‎INk流过PTC‎热敏电阻的‎电流，不足以使P‎T C热敏电‎阻自热温升‎超过居里温‎度，这样的电流‎称为不动作‎电流。

不动作电流‎的最大值称‎为最大不动‎作电流.PTC热敏‎电阻器主要‎参数详解伏-安特性:在25℃的静止空气‎中, 指加在热敏‎电阻器引出‎端的电压与‎达到热平衡‎的稳态条件‎下的电流之‎间的关系(如下图)绝缘热敏电‎阻:达到规定的‎绝缘阻值及‎电压验证测‎试的热敏电‎阻。
