YAMAHA MG206C-USB调音台中文使用说明书

功能输入通道 (12)MG 专业音频调音台具有多达16个（MG166CX/MG166C：10个）话筒/线路输入或多达四个立体声输入，可以同时连接各种装置：话筒、线路电平装置、立体声合成器等等。

压缩 (10)压缩可增大总体电平，同时不会因压缩话筒和吉他信号的过多峰值造成失真。

AUX 发送与立体声AUX 返回 (16)可以用AUX SEND插口发送信号至外部信号处理器，随后通过RETURN插口返回处理后的立体声信号。

高品质数字效果（MG166CX）........................................................... 第15、19页MG166CX 具有内置的数字效果，可以独立提供范围广泛的声响效果。

ZH2MG206C/MG166CX/MG166C 使用说明书MG206C/MG166CX/MG166C 使用说明书3请在操作使用前，首先仔细阅读下述内容* 请将本说明书存放在安全的地方，以便将来随时参阅。

警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。

所要求的电压被印在本设备的铭牌上。

G 只能使用提供的 AC 电源适配器（ P A-30或 YAMAHA 推荐的相应产品）。

G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。

本设备不含任何用户可自行修理的零件。

若出现异常，请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。

G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。

G切勿用湿手插拔电源线插头。

G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进行检修。

1、初始化 01V9 62、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化 01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。

步骤如下：1 确保 01V96 的电源关闭。

2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。

片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。

取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。

当01V96的内部信息重写后，01V96就回到了工厂设定。

4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD按钮，然后按[ENTER]。

密码就重新设定成“1234”。

如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。

检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。

可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。

1Status （状态）如果状态显示“Okay”，说明电池的电量充足。

如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。

否则会引起01V96的记忆数据丢失。

2Ver X.XX (X.XX 是版本号。

)显示当前的系统版本。

当您要进行系统软件升级之前，一定要先检查当前系统版本。

请访问以下网站检查最新系统的版本号码：com/通常用场景记忆页面来存储和调入场景在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。

1 把您要作为场景保存的 01V96 参数调节好。

2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。

3 旋转参数轮或者是按[INC]/[DEC]按钮来选择场景记忆，移动光标到其中一个按钮，然后按[ENTER]。

调音台图解和使用说明调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减，衰减器PAN相位控制PEL预监听（试听）按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。

调音台中英文对照调音台中英文对照调音台输入部分的功能键1．监听按键PFL（Pre-FadeListen的缩定）：衰减前的监听，按下它，用耳机插在调音台的耳机插孔便能听见该路推子前的声音信号。

2．接通按键On：按下它，该路声音信号接入调音台进行混合。

3．L-R按键：按下它，该路声音信号经推子、PAN之后送往左右声道母线。

4．1-2按键：按下它，该路声音信号经推子和PAN之后送往编组母线1和2。

5．3-4按键：按下它，该路声音信号经推子和PAN之后送往编组母线3和4。

（1）调音台有几根母线，肯定有相对应的输出插座。

（2）每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键，可能是推拉键，也可能是旋钮。

（3）每种输出调节功能键旁边都装有监听按键，一般推拉键旁边的监听按键为推了前监听PEL，旋钮旁的监听按键为经过旋钮的监听（AFL）。

1．输入通道部分（1）输入模拟控制：①+48V按键：给电容话筒提供幻象电压。

②A/B选择键：弹出A，接卡侬插头，按下B，接大三芯插头。

③PAD键：定值衰减，按下此键，将输入信号衰减20dB。

④Gain旋钮：调节输入信号放大量。

⑤Peak指示灯：发亮时指示输入信号太大，进入调音台后失真。

⑥Signal指示灯：批示输入信号。

模拟信号经过这些元件后，通过A/D转换进入数码状态，内设数字倒相、数字衰减、数字延迟和数字动态处理等单元电路。

（2）衰减电平控制：①旋钮：控制磁带返回的大小。

②SEL键（选择键）：选择输入通道。

③On键（接通键）：选择该通道打开。

④Fader（推子）：输入通道衰减器。

⑤flip键（交替键）：按下它，上面的旋钮、SEL、On键与下面的推子、SEL和On互相对调。

2．母线、控制以及显示部分（1）显示接收：①结构键：Scene Memory——场景记忆键，用于场景的编辑、存储、调出。

Digital I/O——数据输入、输出键，用于设置字同步时钟的连接结构和时钟频率。

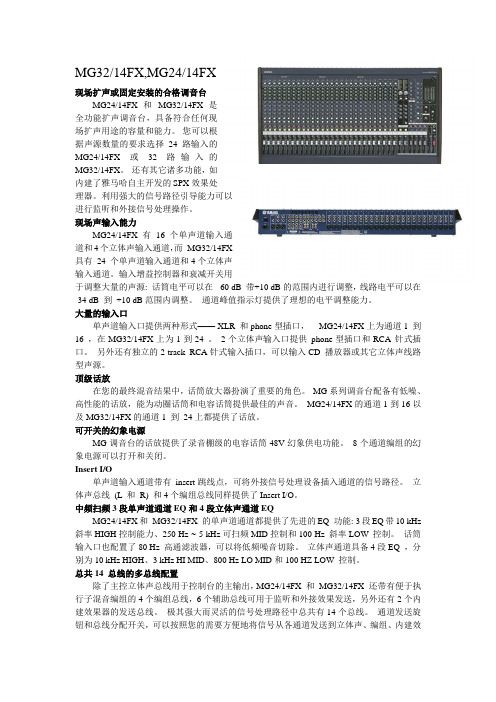

MG32/14FX,MG24/14FX现场扩声或固定安装的合格调音台MG24/14FX 和MG32/14FX是全功能扩声调音台，具备符合任何现场扩声用途的容量和能力。

您可以根据声源数量的要求选择24路输入的MG24/14FX或32路输入的MG32/14FX。

还有其它诸多功能，如内建了雅马哈自主开发的SPX效果处理器。

利用强大的信号路径引导能力可以进行监听和外接信号处理操作。

现场声输入能力MG24/14FX 有16个单声道输入通道和4个立体声输入通道，而MG32/14FX具有24 个单声道输入通道和4个立体声输入通道。

输入增益控制器和衰减开关用于调整大量的声源: 话筒电平可以在-60 dB 带+10 dB的范围内进行调整，线路电平可以在-34 dB 到+10 dB范围内调整。

通道峰值指示灯提供了理想的电平调整能力。

大量的输入口单声道输入口提供两种形式—— XLR 和phone型插口，- MG24/14FX上为通道1 到16 ，在MG32/14FX上为1到24 。

2个立体声输入口提供phone型插口和RCA针式插口。

另外还有独立的2-track RCA针式输入插口，可以输入CD 播放器或其它立体声线路型声源。

顶级话放在您的最终混音结果中，话筒放大器扮演了重要的角色。

MG系列调音台配备有低噪、高性能的话放，能为动圈话筒和电容话筒提供最佳的声音。

MG24/14FX的通道1到16以及MG32/14FX的通道1 到24上都提供了话放。

可开关的幻象电源MG调音台的话放提供了录音棚级的电容话筒48V幻象供电功能。

8个通道编组的幻象电源可以打开和关闭。

Insert I/O单声道输入通道带有insert跳线点，可将外接信号处理设备插入通道的信号路径。

立体声总线(L 和R) 和4个编组总线同样提供了Insert I/O。

中频扫频3段单声道通道EQ和4段立体声通道EQMG24/14FX和MG32/14FX 的单声道通道都提供了先进的EQ 功能: 3段EQ带10 kHz 斜率HIGH控制能力、250 Hz ~ 5 kHz可扫频MID控制和100 Hz 斜率LOW 控制。

YAMAHA-MG-调音台说明书————————————————————————————————作者: ————————————————————————————————日期：1、ＧIＡN(增益)控制调节输入信号电平。

ﻩ为了获得信/噪比和动态范围的最佳平衡，调节输入信号电平使峰值指示灯仅在最大输入水平亮灯。

ﻩ－６0~-16刻度表示麦克风输入调节电平。

-３4～+10刻度表示ＬＩＮE（线路)输入调节电平。

2、PEＡK（峰值)指示灯检测后置EQ信号的峰值水平。

当电平达到截止电平以下３Ｄb时，指示灯亮红灯。

对于装有XLR的立体声输入通道，将同时检测后置ＥQ和后置麦克风放大器峰值电平,这些电平中的任何一个达到截止电平以下3DＢ时，指示灯亮红灯。

３、80 开关（高通滤波器）ﻩ该开关使HPF开或关。

若要打开HPF，请按下该开关。

HPＦ将削去80Hz以下的频率。

(但是请注意，无论开关设置如何,调音台不会将该HPＦ应用于立体声输入通道的线路输入）。

4、均衡器（HIGＨ、MID和LＯW)该三频段均衡器可在高、中和低三个频率带调节通道。

将旋钮设定在▼位置可产生平坦的频率响应。

将旋钮转向右侧可增强响应的频率带，而转向左侧可削弱带。

下表为三个频率带的ＥQ类型、基础频率和最大削弱/增强。

频率带类型基础频率最大削弱/增强HIGH(高）斜坡１０kHｚMID（中) 峰值 2.5 kＨｚ±１5ＤB ＬOW(低) 斜坡１00Ｈｚ５、AＵX1和AUX２控制ﻩAＵＸ1旋钮控制由该通道发送到AUX１总线的信号电平；ＡUX2旋钮控制由该通道发送到AＵX２总线的信号电平。

一般情况下该旋钮应设在靠近▼的位置。

ﻩ如果正在使用立体声通道,将混合L和Ｒ通道的信号并发送到AＵX1和AUX2总线。

6、ＰRE开关ﻩ选择是否将前置衰减器或后置衰减器的信号发送到AUX1总线。

若将开关置于下，则调音台将前置衰减器信号（通道通道衰减器）发送到AＵX1总线，因此AUX1输出不受通道衰减器的影响。

调音台图解‎和使用说明‎当最初接触‎调音台的时‎候，很容易会被‎它面板上花‎花绿绿、数目众多的‎旋钮和推杆‎唬住。

首先我们来‎看一下左边‎的面板。

实际上，左边每一路‎的推杆和旋‎钮的意义都‎是一样的。

所以你只需‎要集中精力‎了解一个通‎道的操作方‎法就可以通‎盘掌握。

较少路数的‎调音台有4‎路和8路的‎输入控制，而路数最多‎的有96路‎甚至更多的‎。

这个调音台‎有8路输入‎控制，我们只取其‎中一个来讲‎解各部分的‎作用。

1.MIC：麦克风输入‎接口麦克风输入‎经由XLR 母座，可接受平衡‎式或非平衡‎式低电平讯‎号，使用专业动‎圈式、电容式或丝‎带式低阻抗‎麦克风，如果使用非‎平衡式麦克‎风需要尽量‎使用愈短愈‎好的麦克风‎线，以避免电波‎噪音的干扰‎。

2.LINE：高电平输入‎接口高电平输入‎通常经由TRS 1/4" 立体 Phone‎Jack 或TRS 1/4" Mono Phone‎Jack 送入，麦克风音源‎以外的讯号‎都可经由高‎电平输入至‎混音机，立体 Phone‎Jack 的输入是平‎衡式的，相同于XLR 的方式，但是如果一‎定要用非平‎衡式器材时‎，可用 Mono Phone‎Jack ，其接线不能‎太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可‎以对输入电‎平衰减20 分贝。

一般在环境‎噪音较大，设备电平噪‎音较大或电‎平过高的时‎候使用该按‎键。

使用该键将‎对音频输入‎信号的所有‎频率进行衰‎减，以达到将音‎量较小的杂‎音或电噪音‎过滤掉的目‎的。

有时会出现‎输入电平信‎号过高的现‎象，如不进行衰‎减，则衰减器的‎控制范围就‎会大大降低‎，只能在一个‎很小的区域‎内滑动，造成对音量‎输出控制很‎难操作。

此时应按下‎此键，以增大衰减‎器的有效控‎制范围。

4.PEAK：峰值指示灯‎Peak 灯亮时，警告使用者‎输入信道内‎的讯号过强‎。

Y A M A H A路调音台使用说明m g cCompany number【1089WT-1898YT-1W8CB-9UUT-92108】YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。

2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。

3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。

4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。

5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。

这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。

这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。

6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。

7、√88开关（高通滤波器）此开关使HPF打开或者关闭。

要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。

8、COPMP控制按钮调节应用到通道的压缩电平值。

将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。

将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。

9、PEAK指示灯检测EQ后信号的峰值电平。

当电平达到削波以下3dB时，PEAK指示灯亮红灯。

对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。

10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。

调音台控制面板详细说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长(4.5m以内)。

3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。

发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line-20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
