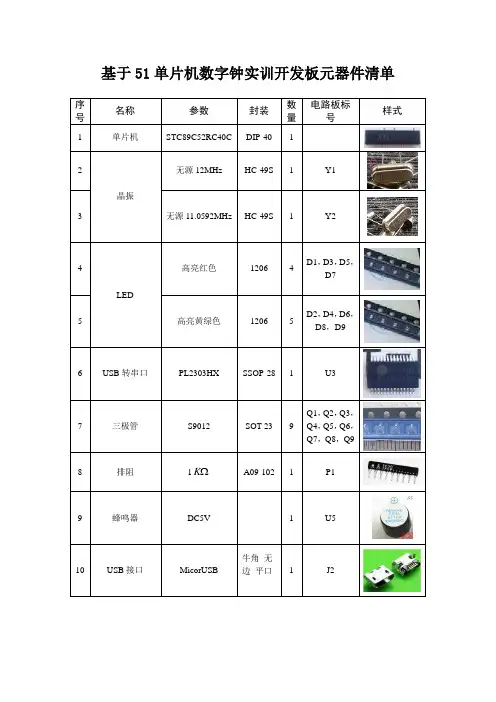

基于51单片机的数码管时钟(带闹钟调时秒表)/**************************************************************** ************ ** *********************************************************** ** * * ** * * ** * 基于51单片机的数码管时钟程序* ** ** * * ** * * *********************************************************** ** ** ************************************************************ ****************/#include<stdio.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6; //申明u1锁存器的锁存端sbit wela=P2^7; //申明u2锁存器的锁存端sbit key1=P3^0; //功能键sbit key2=P3^1;//增大键sbit key3=P3^2;//减小键sbit key4=P3^3;//秒表查看键sbit beep=P2^3;//蜂鸣端uchar num,num1,num2,numm;uchar numf,num,nums,num;uchar s,s1,f,f1,m,m1;uchar ns,ns1,nf,nf1;uchar numns,numnf;uchar dingshi;void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1);void display1(uchar nf,uchar nf1,uchar ns,uchar ns1);void key();void key1();void alram();void di();void delayms(xms);void T0_time() interrupt 1;void miaobiao();uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x77,0x7c,0x39,0x5e,0x79,0x71};/*********************************************************主函数void main()*********************************************************/int main(){TMOD=0X01;TH0=(65536-46080)/256;TL0=(65536-46080)%256;EA=1;ET0=1;TR0=1;nums=12;numf=0;num2=0;num=0;while(1){if(dingshi==0){keyscan();display(m,m1,f,f1,s,s1);alarm();}else{miaobiao();keyscan1();display1(nf,nf1,ns,ns1);}}return 0;}/********************************************************* 蜂鸣器函数di()*********************************************************/ void di(){beep=0;delayms(100);beep=1;}/********************************************************** 按键调时函数key()**********************************************************/ void keyscan(){if(key1==0){delayms(10);display(m,m1,f,f1,s,s1);}}}/********************************************** 按键设定闹钟函数keyscan1();***********************************************/ void keyscan1(){if(key1==0){delayms(10);if(key1==0){ numns++;if(numns==24);numns=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}if(key2==0){delayms(10);if(key2==0){ numnf++;if(numnf==24);numnf=0;while(!key2);di();display1(nf,nf1,ns,ns1);}}if(key3==0){delayms(10);if(key3==0){dingshi=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}}/********************************************************* 闹钟函数alram()*********************************************************/ void alram(){if((nums==numns)&&(numnf==numf))beep=0;}/*********************************************************秒表函数miaobiao()*********************************************************/ void miaobiao(){if(key4==0){delayms(100);if(key4==0){while(!key4);di();displaym(uchar m,uchar m1);}}}/********************************************************* 正常显示函数display()*********************************************************/ void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1){dula=1;P0=table[m1]//秒位第1位dula=0;PO=0xff;// 送入位选信号前关闭所有显示，防止打开位选锁存时wela=1;P0=0xef;wela=0;delayms(10);dula=1;P0=table[m]; //秒第2位dula=0;P0=0xff;wela=1;P0=0xdf;wela=0;delayms(100)dula=1;P0=table[f1]; //分第1位dula=0;P0=0xff;wela=1;P0=0xfb;wela=0;delayms(100)dula=1;P0=table[f]; //分第2位dula=0;P0=0xff;wela=1;P0=0xf7;wela=0;delayms(10)dula=1;P0=table[s1]; //时第1位dula=0;P0=0xff;wela=1;P0=0xfe;wela=0;delayms(100)dula=1;P0=table[s]; //时第2位dula=0;P0=0xff;wela=1;P0=0xfd;wela=0;delayms(10)}/********************************************************** ***调时闹钟显示函数display1()*********************************************************** **/void display1(uchar nf,uchar nf1,uchar ns,uchar ns1){nf1=numnf/10;nf=numnf%10;ns1=nums/10;ns=nums%10;dula=1;P0=table[nf1];//分第1位dula=0;P0=0xff;wela=1;P0=0xfb;//待改参数wela=0;delayms(10);dula=1;P0=table[nf];//分第2位dula=0;P0=0xff;wela=1;P0=0xf7;//待改参数wela=0;delayms(10);P0=table[ns1];//时第1位dula=0;P0=0xff;wela=1;P0=0xfe;//待改参数wela=0;delayms(10);dula=1;P0=table[ns];//时第2位dula=0;P0=0xfd;wela=1;P0=0xff;//待改参数wela=0;delayms(10);}/********************************************************** ***秒表显示函数displaym()*********************************************************** **/void displaym(uchar m,uchar m1){dula=1;P0=table[m1];//秒位第一位P0=0xff;wela=1;P0=0Xbf;wela=0;delayms(10);dula=1;P0=table[m];dula=0;P0=0xff;wela=1;P0=0X7f;wela=0;delayms(10);}/**************************************************** 中断服务函数void T0_time() interrupt 1****************************************************/ void T0_time() interrupt 1{TH0=(65536-45872)/256; //46080TL0=(65536-45872)%256;num2++;if(num2==20){num++;num2=0;m=num%10;m1=num/10;f=numf%10;f1=numf/10;s=nums%10;s1=nums/10;if(num==59){num=0;numf++;if(numf==59){numf=0;nums++;}if(nums==24)nums=0;}}}/*************************************************** 延时函数delayms()***************************************************/ void delayms(xms){uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--); }。
单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。
所以设计一个简易数字电子钟很有必要。
本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。
该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。
具有时间显示、整点报时、校正等功能。
走时准确、显示直观、运行稳定等优点。
具有极高的推广应用价值。
关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。
具有时间显示，并有时间设定，时间调整功能。
1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。
基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。
本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。
51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。
本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。
本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。
接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。
将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。
软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。
本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。
通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。
2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。
它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。
51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。
51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。
其存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。
51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。
51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。
1、电子闹钟的硬件系统框架：设计出电子闹钟的基本整体框架。
2、电子闹钟的电源设计：采用交直流供电电源。
电子钟一般采用数码管等显示介质，因而必须以交流供电为主，以直流电源为后备辅助电源。
3、电子闹钟的主机电路设计：主要有1）系统时钟电路设计：对时间要求不是很高，只要能使系统可靠起振并稳定运行就行。
2）系统复位电路设计：本系统采用的是RC复位方式3）按键与按钮电路设计：按键与按钮电路设计中关键要考虑的就是按键的去抖动问题。
本系统采用软件去抖。
考虑到对时和设定闹铃时间操作的使用频率不高，为了精简系统和降低成本，本系统只设置两个按键。
a）SET键，对应系统的不同工作状态，具有3个功能：在复位后的待机状态下，用于启动设定时间参数（对时或定闹）；在设定时间参数状态而且不是设定最低位（即分个位）的状态下，用于结束当前位的设定，当前设定位下移；在设定最低位（分个位）的状态下，用于结束本次时间设定。
b）+1键，用于对当前设定位进行加1操作。
4）闹铃声光指示电路设计：本系统采用声音指示，关键元件是蜂鸣器。
4、电子闹钟的显示电路设计：设计一个由LED数码管组成的显示电路，显示采用共阳极数码管，其目的是为了简化限流电路的设计和实现亮度可调的要求。
一功能模、设计指标：1. 显示时、分、秒。
2. 可以24小时制或12小时制。
3. 具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。
校时时钟源可以手动输入或借用电路中的时钟。
4. 具有正点报时功能，正点前10秒开始，蜂鸣器1秒响1秒停地响5次。
5. 为了保证计时准确、稳定，由晶体振荡器提供标准时间的基准信号。
二、设计要求：1. 画出总体设计框图，以说明数字钟由哪些相对独立的块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。
并以文字对原理作辅助说明。
2. 设计各个功能模块的电路图，加上原理说明。
3. 选择合适的元器件，在面包上接线验证、调试各个功能模块的电路，在接线验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的测试和故障排除。
