ZZ72002338型液压支架

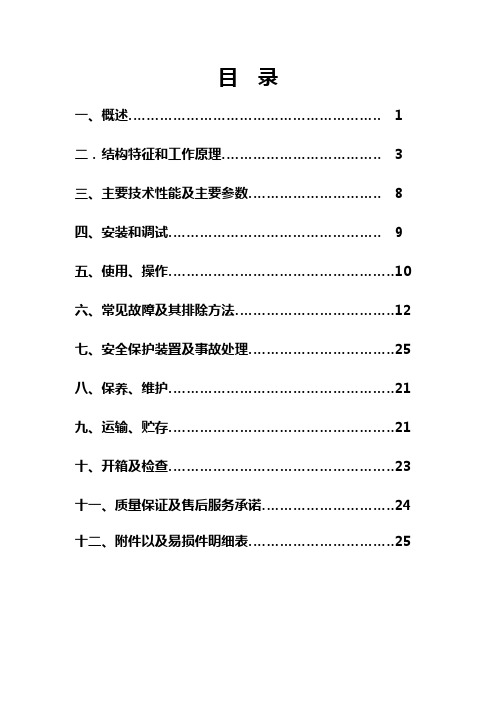

目录一、概述 (1)二．结构特征和工作原理 (3)三、主要技术性能及主要参数 (8)四、安装和调试 (9)五、使用、操作 (10)六、常见故障及其排除方法 (12)七、安全保护装臵及事故处理 (25)八、保养、维护 (21)九、运输、贮存 (21)十、开箱及检查 (23)十一、质量保证及售后服务承诺 (24)十二、附件以及易损件明细表 (25)一、概述1、产品特点ZZ7600/17.5/35型支撑掩护式液压支架其主要特点如下：1）双排立柱支撑，支撑合力距离煤壁较近，可较为有效防止端面顶板的早期离层和破坏。

2）控顶距小，对顶板的反复支撑次数少，减少了对直接顶板的破坏。

3）伸缩比较大，适应煤层厚度的变化能力强。

4）支架能经常给顶板向煤壁方向以推力，有利于维护顶板的完整性。

5）支架为双行人通道。

6）支架设有抬底装臵。

7）底座为刚性中部开挡，底座较短，稳定性较好，便于运输、安装和拆卸。

8）移架有效步距800mm。

9）支架顶梁采用刚性整体式结构，前部有护帮功能。

10）顶梁和掩护梁设计双侧活动侧护板。

因此与同类型支架相比，具有适应性强、可靠性高、调高范围大，移架速度快，工作面产量高等特点。

2、适用地质条件与配套设备2.1、适用地质条件:1）用于单一煤层开采工作面；2）适用工作面采高范围为2.0～3.2m；3）作用于每架支架上的顶板压力不能超过7600kN；4）适应煤层倾角不大于15°；2.2、配套设备1)采煤机MG200/480-WD 采煤机；2)输送机SGZ/730/320输送机；2.3、品种、规格ZZ7600/17.5/35型支撑掩护式液压支架为矿用支护设备。

规格参数详见本说明书第三部分主要技术性能及主要参数。

2.4、型号的组成及其代表意义Z Z 7600 /17.5/ 35支架最大高度35dm支架最小高17.5dm支架工作阻力7600kN支撑掩护式支架二、结构特征与工作原理1、主要结构功能与特性ZZ7600/17.5/35型支撑掩护式液压支架主要有金属结构件、液压元件两大部分组成。

郑州煤矿机械集团股份有限公司ZF7200/18/35 山西霍尔辛赫煤矿液压支架随机图册地址：郑州市华山路105号邮编：450013电话：678911762012年10月ZF7200/18/35 霍尔辛赫液压支架随机图册序号单件数量单位名称规格图号单件重量物料码1 131 架ZF7200/18/35中间支架KZF418 约24.7吨60121000027C 第页2 7 架ZFG7600/20/34过渡支架KZFG107 约27.1吨60122000041C 第页3 1 架ZTZ12400/21/34型中置式(两架一组)端头支架KFT170 约48.5吨第页郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称中间支架总图图号KZF418.00 主件号60121000027C 重量约24.7吨郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 伸缩梁KZF415.01 7011100000000542 1 前梁KZF415.02 7011090000000473 1 护帮板KZF415.03 7011110000000744 1 托梁KZF415.04 7011990000005895 1 顶梁KZF415.05 7011010000002376 1 顶梁右侧护板KZF415.06 7011070000002297 1 顶梁左侧护板KZF415.07 7011070000002308 1 掩护梁KZF418.08 7011020000001319 1 掩护梁右侧护板KZF418.09 70110800000015910 1 掩护梁左侧护板KZF418.10 70110800000016011 1 尾梁KZF418.11 70111200000008712 1 插板KZF418.12 70111200000008813 1 右前连杆KZF418.13 70110500000019314 1 左前连杆KZF418.14 70110500000019415 1 后连杆KZF418.15 70110600000015116 1 底座KZF418.16 70110300000023317 1 推移杆KZF418.17 70110400000011118 1 脚踏板KZF415.18 701113000000047 198 压板KZF415.00-52 70140000000055820 4 大弹簧ZT09-01/2 08010011221 2 挡板组件ZT00-95 9040009500000022 1 连接座KZF415.22 70119900000059023 6 弹簧导杆A KZF415.00-53 70130000000153024 2 侧推导杆KZF415.00-54 70130000000152925 2 弹簧导杆B KZF415.00-55 70130000000152826 1 液压系统KZF418.26 70150000000074927 2 伸缩梁千斤顶φ100/70*800KZF415.32 70121000100011028 1 护帮千斤顶φ100/70*470KZF415.33 70121000100010929 2 前梁千斤顶φ160/105*200KZF415.34 70121600100006933 4 立柱φ250*858*843-1328 KZF415.30 70122500200001834 2 尾梁千斤顶φ160/105*600KZF415.35 701216001000068 35 2 插板千斤顶φ80/60*650KZF415.36 701208001000059主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码36 2 销轴40*165 ZT00-02/6 9040000206002437 10 平垫圈ZT00-11/6 20040600638 2 销轴40*110 ZT00-02/6 9040000206000139 6 销轴40*125 ZT00-02/6 9040000206001640 2 销轴60*300 ZT00-02/10 9040000210005141 5 平垫圈ZT00-11/10 20040601042 2 铰接轴80*430 ZT00-05/5 9040000505004443 10 挡销10*126*120 ZT00-07/2 20050801444 2 销轴60*370 ZT00-02/10 9040000210006345 4 销轴55*330 ZT00-15/7 9040001507005746 8 销轴25*170 ZT00-02/3 9040000203002547 8 挡块ZT00-28/5 9040002800000548 2 铰接轴130*440 ZT00-30/5 9040003005004549 4 挡轴板ZT00-31/1 9040003100000150 2 挡销ZT00-07/2 20050801251 2 铰接轴130*400 ZT00-30/5 9040003005004152 1 铰接轴150*490 ZT00-30/9 9040003009005053 4 挡轴板ZT00-31/3 9040003100000354 2 铰接轴60*400 ZT00-05/3 9040000503004155 10 挡销8*100*95 ZT00-07/1 20050800256 2 铰接轴80*420 ZT00-05/5 9040000505004357 4 销轴30*110 ZT00-02/4 9040000204001458 4 平垫圈GB97-85 20040201759 2 销轴24*125 ZT00-03/1 9040000301000660 2 铰接轴60*270 ZT00-05/3 9040000503002561 2 压块60 KZF415.00-26 70140000000056362 1 销轴55*210 ZT00-15/7 9040001507003363 2 销轴24*170 ZT00-01/13 9040000113002564 1 铰接轴150*520 ZT00-30/9 9040003009005365 2 铰接轴130*405 ZT00-30/5 70130000000184966 8 销轴30*100 ZT00-01/4 9040000104001267 2 销轴24*100 ZT00-01/13 9040000113001168 2 压块70 KZF415.00-33 70140000000056469 2 销轴24*205 ZT00-01/13 9040000113003270 1 销轴40*205 ZT00-02/6 90400002060032主件名称中间支架图号ZF418.00 主件号60121000027C 重量约吨序号单件数量单位名称规格图号单件重量物料码71 1 铰接轴110*50 ZT00-04/8 70130000000184872 2 挡销10*146*140 ZT00-07/2 20050801673 2 挡轴板ZT00-31/6 9040003100000674 14 销轴30*180 ZT00-01/4 9040000104002775 11 销轴30*310 ZT00-03/2 9040000302004376 1 销轴60*275 ZT00-02/10 9040000210004677 3 侧推千斤顶Φ80/60*170 ZT/CH080f 9013490000000078 1 连接头d1=62,d2=62 KZF418.00-43 70140000000114679 1 铰接轴60*200 ZT00-05/3 9040000503001180 2 挡轴板ZT00-31/10 9040003100001081 1 后溜连接头ZT00-10/6 9040001000000682 2 销轴45*165 ZT00-02/7 9040000207002483 1 通讯装置固定板KZF418.00-48 70140000000066684 2 平垫圈ZT00-11/7 20040600785 1 链环卡KZF418.00-50 70140000000066786 1 销轴25*185 ZT00-02/3 9040000203002887 1 掩梁侧推导杆KZF415.00-56 7013000000015278889 2 开口销8*70 GB91 20060104990 36 开口销8*65 GB91 20060104891 8 开口销10*90 GB91 20060106292 30 开口销4*20 GB91 20060101093 16 开口销6.3*40 GB91 20060107894 3 侧推固定杆KZF415.00-57 70130000000152695 3 销轴30*75 ZT00-15/2 9040001502000296 3 挡圈84 ZT09-04/1 9080010004000397 1 销轴60*300 ZT00-15/8 9040001508005198 13 U型卡ZT00-75/2 08020012899 5 六角螺栓M12*40 GB5781-86 200204035 100 7 轻型弹簧垫圈12 GB859-87 200401019 101 3 六角螺母M12 GB41-86 200101008 102 8 D型卡5.6 ZT00-27/5 080200158 103 32 开口销6.3*50 GB91 200601072 104 1 标牌-ZF ZT00-96/3 90400096000003郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26(之一) 主件号701500000000749重量郑州煤矿机械集团有限责任公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26(之二) 主件号701500000000749重量郑州煤矿机械集团股份有限公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码1 1 操纵阀组KZF415.2601 7015000000007262 4 液控单向阀KJ13/16/10 FDYM480/50(KJ13/16/10)X070102133X3 4 安全阀500升/分FAD500/50(24/39)X 0701030724 4 安全阀FAD125/40 070103089XW5 1 锥面截止阀KJ25/31.5DZJF 25/31.5DX 070104033X6 1 回液三通断路阀HSHT25/B50X 0701120187 1 平面截止阀PJF13/25X 070104001X8 1 反冲洗过滤器GLFX GLFX 070111100X9 3 单向锁FDG10AX 070109010X10 4 安全阀FAD250/50(KJ13)X 070103086X11 1 喷雾阀ZPF13X 070105003X12 2 过滤器GLQ13 07011103913 1 球形截止阀FJQ13-00 07010706014 2 后喷雾装置HPW.00B(FYP-15B)07010504315 3 单向锁FDG10DX 070109009X16 1 前喷雾装置QPW.00A(FYP-15A)07010504217 1 双向锁FDSG10ADX 070110068X18 2 双针防震压力表BZY60/80(公接头) 08990115219 2 阀接板KZF415.26-1 70119800003089120 1 阀接板KZF415.26-2 70119800003089021 1 阀板KZF415.26-3 70119800003088922 1 螺纹长接头L=120(M16)ZT00B-01/1 07021000623 1 螺纹长接头L=160(M16)ZT00B-01/1 07021000924 4 螺纹长接头JT10*220(M24)ZT00B-01/1 07021041425 4 F型三通KJ13-13-13GF-13/13/13G 070204087 2610 三通KJ3-10 07020400127 2 螺纹长接头JT10*260(M24)ZT00B-01/1 07021041828 1 丝堵ZT00B-03/2 070202018 2916 六角螺栓M10*70 GB5782-86 200203014 3040 六角螺母M12 GB6170 -86 200101009 3118 六角螺栓M12*65 GB5782-86 200203031郑州煤矿机械集团有限责任公司技术文件ZF7200/18/35霍尔辛赫液压支架随机图册ZF7200/18/35霍尔辛赫液压支架随机图册主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码32 2 六角螺栓M12*110 GB5782-86 20020304033 2 六角螺栓M12*90 GB5782-86 200203036 348 六角螺栓M12*45GB5782-86 200203027 35 6 六角螺栓M10*65 GB5782-86 200203013 3612 六角螺母M10 GB6170 -86 200101007 3727 弹簧垫圈10 GB93-87 200401006 3840 弹簧垫圈12 GB93-87 200401007 39 2 F型三通KJ16-16-16GF-16/16/16G 07020408840 3 三通KJ3-13 0702040024142 4 Y型三通Y-10 07020402443 1 直通KJ2-13 07020300244 4 弯头KJ5-25 07020500945 4 弯头KJ5-16 07020500546 11 弯头KJ5-13 07020500347 23 弯头KJ5-10 07020500148 6 中间接头KJ1-16 07020100349 3 中间接头KJ1-13 07020100250 2 中间接头KJ1-10 07020100151 1 堵KJ11-25 07020200552 4 堵KJ11-16 07020200353 4 堵KJ11-13 07020200254 8 堵KJ11-10 07020200155 2 U型卡U2-50 (U2-51) 08020004056 2 U型卡U4-31.5 08020001857 14 U型卡KJ10-25 08020003158 27 U型卡KJ10-16 08020002959 70 U型卡KJ10-13 08020002660 145 U型卡KJ10-10 08020002861 4 U型卡U2-25 08020003662 4 螺纹接头(KJ13) ZT/093-3 9020009300000363 7 F型三通F-10/10/10G 07020408664 3 六角螺栓GB5782-86 200203016主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码65 2 六角螺栓GB5782-86 20020303066 2 六角螺栓GB5782-86 20020303467 4 平垫12 GB97-85 20040203068 1 阻尼接头（KJ10）ZT00E-18/2 9060090180000269 4 T型插接头KJ10-10G-10JKTC10 07020440170 4 异经弯头KJ5-10/13m 07020502671 1 反冲洗过滤器垫板KZF417.26-1 7011140000001047273 4 胶管总成KJR10-40/300 9061011003800474 6 胶管总成KJR10-40/400 9061011003800675 1 胶管总成KJR10-40/500 9061011003800876 1 胶管总成KJR10-40/550 9061011003800977 1 胶管总成KJR10-40/600 9061011003801078 2 胶管总成KJR10-40/700 9061011003801279 6 胶管总成KJR10-40/800 9061011003801480 1 胶管总成KJR10-40/900 9061011003801681 2 胶管总成KJR10-40/950 9061011003801782 2 胶管总成KJR10-40/1100 9061011003801983 2 胶管总成KJR10-40/1200 9061011003802084 2 胶管总成KJR10-40/1400 9061011003802285 2 胶管总成KJR10-40/1800 9061011003802686 4 胶管总成KJR10-40/2000 9061011003802887 1 胶管总成KJR10-40/2100 9061011003802988 3 胶管总成KJR10-40/2200 9061011003803089 1 胶管总成KJR10-40/2300 9061011003803190 1 胶管总成KJR10-40/2400 9061011003803291 1 胶管总成KJR10-40/2700 9061011003803592 1 胶管总成KJR10-40/3000 9061011003803893 2 胶管总成KJR10-40/5000 9061011003804894 2 胶管总成KJR10-40/5400 9061011003805095 2 胶管总成KJR10-40/5800 9061011003805296 4 胶管总成KJR13-32/350 9061011303200397 1 胶管总成KJR13-32/400 90610113032004主件名称液压系统布置图图号KZF418.26 主件号701500000000749重量序号单件数量单位名称规格图号单件重量物料码98 5 胶管总成KJR13-32/500 9061011303200699 1 胶管总成KJR13-32/700 90610113032010 100 1 胶管总成KJR13-32/800 90610113032012 101 1 胶管总成KJR13-32/900 90610113032014 102 1 胶管总成KJR13-32/1500 90610113032021 103 1 胶管总成KJR13-32/2200 90610113032028 104 1 胶管总成KJR13-32/2500 90610113032031 105 1 胶管总成KJR13-32/3200 90610113032037 106 1 胶管总成KJR13-32/4000 90610113032041 107 1 胶管总成KJR13-32/4800 90610113032045 108 1 胶管总成KJR16-34/700 90610116034008 109 1 胶管总成KJR16-34/900 90610116034012 110 1 胶管总成KJR16-34/1500 90610116034019 111 2 胶管总成KJR16-34/2200 90610116034026 112 1 胶管总成KJR16-34/2600 90610116034030 113 1 胶管总成KJR25-35/700 90610125035001 114 1 胶管总成KJR25-35/1000 90610125035007 115 1 胶管总成KJR25-35/2400 90610125035021 116 1 胶管总成KJR31.5D-32/2400 90610231532008 117 1 胶管总成DNR51-20/2400 90610251020008 118 2 胶管总成KJR13-32/900 90610113032014 119 1 胶管总成KJR25-35/1000 90610125035007ZF7200/18/35霍尔辛赫液压支架随机图册主件名称组合操纵阀图号KZF415.2601主件号701500000000726重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称伸缩梁图号KZF415.01主件号701110000000054重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁图号KZF415.02主件号701109000000047重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称护邦板图号KZF415.03主件号701111000000074重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称顶梁图号KZF415.05 主件号701101000000237重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称掩护梁图号KZF418.08主件号701102000000131重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁图号KZF418.11主件号701112000000087重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板图号KZF418.12主件号701112000000088重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称底座图号KZF418.16主件号701103000000233重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称推移杆图号KZF418.17 主件号701104000000111 重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称推移杆图号KZF418.17主件号701104000000111重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 前推杆KZF418.1701 7011980000390642 1 后推杆KZF415.1702 7011980000309143 2 铰接轴60*145 ZT00-05/3 7013000000018474 4 挡销8*100*95 ZT00-07/1 2005080025 4 开口销4*25 GB91 200601011ZF7200/18/35霍尔辛赫液压支架随机图册主件名称立柱图号KZF415.30主件号701225002000018重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称立柱图号KZF415.30主件号701225002000018重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体L1=1238 KZF415.3001 701225002000019 23 1 压紧螺母ZT/104-1 902001040000014 1 底阀FD(G)-00 0701060115 2 活塞导向环250/245/20 T506 26032523501016 1 活塞密封250/225/25 T730 26032523501027 2 活塞导向环180/175/20T506 26035518000118 1 活塞密封180/163/25 T730 26031811502019 1 二级缸体L9=1168 ZT/SLJ250e-02 70122500200002110 1 活柱L4=1263 ZT/SLJ250f-02 70122500200002211 1 导向套180/160 ZT/103-31 9020010300003112 1 导向套250/235 ZT/103-11 9020010300001113 1 静密封258/246.8/11.2 T155 260311230010514 2 导向环235/240/20 T506 260356235001115 1 静密封175/167/8.2 T155 260318180020316 1 杆密封235/255/16 T652 260325235010417 2 导向环160/165/20 T506 260312230010318 1 O型圈（橡胶P229）265*5.3GB3452.1-92 06010182019 4 内六角柱端螺钉M8*16 GB79-85 20031001620 1防尘圈235/255/245/10.2/18T38 260325235010521 1 杆密封160/177/16 T652 260352160001122 1 O型圈（橡胶P229）187.5*3.55GB3452.1-92 06010129423 1防尘圈160/175/167/10.2/16T38 260312230010524 1 孔用挡圈Φ72 GB893.1-86 200501041主件名称推移千斤顶图号KZF415.31主件号701216001000070重量主件名称推移千斤顶图号KZF415.31主件号701216001000070重量约吨序号单件数量单位名称规格图号单件重量物料码11缸体KZF415.3101701216001000071 21活塞160/85ZT/106-109020010600001032内六角柱端螺钉M6*20(45H)GB79-852********42活塞导向环160/155/15T5062603551600012 51活塞密封160/145/16T730260316120010161O型圈（橡胶P229）85*5.7GB1235-760601010547 2挡圈（聚四氟乙烯）85*75*2GB1235-760603010488 1导向套160/105ZT/103-4902001030000049 2导向环105/110/15T506260356105001110 1静密封154/146/8.2MJ-UR1552608241540111 1杆密封105/120/16T652260318160020312 1O型圈（橡胶P229）165*3.55GB3452.1-9206010180413 1防尘圈105/120/112/7.2/12T38260318160020714 2内六角柱端螺钉M6*12GB79-852********15 1活塞杆105*1280ZT/101-57902001010000571617主件名称护邦千斤顶图号KZF415.33 主件号701210001000109重量主件名称护邦千斤顶图号KZF415.33主件号701210001000109重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3301 7012100010001122 2 内六角柱端螺钉M6*12 GB79-85 2003100263 1 活塞100/60 ZT/106-15 902001060000154 1 活塞导向环100/95/20 T506 26031410001015 1 压盘50 ZT/004-3 902000040000036 1 活塞密封100/85/13.5 T730 26031007001037 1 O型圈（橡胶P229）60*5.7GB1235-76 0601011238 2 挡圈（聚四氟乙烯）60*50*2GB1235-76 0603011299 1 导向套100/70 ZT/016-23 9020001600002310 1 静密封100/92/8.2 T155 260353102010111 2 导向环70/75/20 T506 260356070001112 1 杆密封70/82/9.6 T652 260314100010513 1防尘圈70/82.2/76/7.2/12T38 2603141000106主件名称伸缩千斤顶图号KZF415.32主件号701210001000110重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称伸缩千斤顶图号KZF415.32主件号701210001000110 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3201 7012100010001112 2 内六角柱端螺钉M6*12GB79-85 2003100263 1 活塞100/60 ZT/106-15 902001060000154 1 活塞导向环100/95/20 T506 26031410001015 1 活塞密封100/85/13.5 T730 26031007001036 1 O型圈（橡胶P229）60*5.7GB1235-76 0601011237 2 挡圈（聚四氟乙烯）60*50*2GB1235-76 0603011298 1 导向套100/70 ZT/016-23 902000160000239 1 静密封100/92/8.2 T155 260353102010110 2 导向环70/75/20 T506 260356070001111 1 杆密封70/82/9.6 T652 260314100010512 1防尘圈70/82.2/76/7.2/12T38 260314100010613 1 活塞杆70*1071 ZT/101-39 90200101000039ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁千斤顶图号KZF415.34 主件号701216001000069重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称前梁千斤顶图号KZF415.34主件号701216001000069 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3401 7012160010000722 1 活塞160/85 ZT/106-10 902001060000103 2 内六角柱端螺钉GB79-85 2003100154 2 活塞导向环160/155/15 T506 26035516000125 1 活塞密封160/145/16 T730 26031612001016 1 O型圈（橡胶P229）85*5.7GB1235-76 0601010547 2 挡圈（聚四氟乙烯）85*75*2GB1235-76 0603010488 1 导向套160/105 ZT/103-4 902001030000049 2 导向环105/110/15 T506 260356105001110 1 静密封154/146/8.2 MJ-UR155 2608241540111 1 杆密封105/120/16 T652 260318160020312 1 O型圈（橡胶P229）165*3.55GB3452.1-92 06010180413 2 内六角柱端螺钉M6*12 GB79-85 20031002614 1防尘圈105/120/112/7.2/12T38 260318160020715 1 活塞杆105*552 KZF415.34-1 701216001000073ZF7200/18/35霍尔辛赫液压支架随机图册主件名称抬底千斤顶图号ZT/DH110a 主件号90123500000000重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称抬底千斤顶图号ZT/DH110a主件号90123500000000 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体ZT/DH110a-01 901235010000002 1 活塞杆85×574 ZT/001-70 902000017000003 1 轴用挡圈55 GB894.1-86 2005020114 1 压盘55 ZT/004-4 902000040000045 2 半环43 ZT/005-4 902000050000046 1 活塞导向环110/105/20 T506 26031411001017 1 活塞密封110/95/16 T730 26031411001028 1 O型圈（橡胶P229）55*3.5GB1235-76 0601010469 2 挡圈（聚四氟乙烯）55*49*1.5GB1235-76 06030103210 1 活塞110/55 ZT/102-6 9020010200000611 1 静密封110/102/8.2 T155 260314110010312 1 导向套110/85 ZT/016-24 9020001600002413 1 杆密封85/97/9.6 T652 260312585010114 1 导向环85/90/20 T506 260356085001115 1防尘圈85/98/92/7.5/11.5T38 2603141100108ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁千斤顶图号KZF415.35 主件号701216001000068重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称尾梁千斤顶图号KZF415.35主件号701216001000068 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.3501 7012160010000772 1 活塞160/85 ZT/106-10 902001060000103 2 内六角柱端螺钉M6*20(45H)GB79-85 2003100154 2 活塞导向环160/155/15 T506 26035516000125 1 活塞密封160/145/16 T730 26031612001016 1 O型圈（橡胶P229）85*5.7GB1235-76 0601010547 2 挡圈（聚四氟乙烯）85*75*2GB1235-76 0603010488 1 导向套160/105 ZT/103-4 902001030000049 2 导向环105/110/15 T506 260356105001110 1 静密封154/146/8.2 MJ-UR155 2608241540111 1 杆密封105/120/16 T652 260318160020312 1 O型圈（橡胶P229）165*3.55GB3452.1-92 06010180413 2 内六角柱端螺钉M6*12 GB79-85 20031002614 1防尘圈105/120/112/7.2/12T38 260318160020715 1 活塞杆105*952 KZF415.35-1 701216001000078ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板千斤顶图号KZF415.36 主件号701208001000059重量ZF7200/18/35霍尔辛赫液压支架随机图册主件名称插板千斤顶图号KZF415.36主件号701208001000059 重量约吨序号单件数量单位名称规格图号单件重量物料码1 1 缸体KZF415.36017012080010000602 1 活塞80/50 ZT/106-21 902001060000213 2 活塞导向环80/75/9.7 T506 26035508000114 2 内六角柱端螺钉M6*12 GB79-85 2003100265 1 活塞密封80/66/17 T730 26031408001026 1 O型圈（橡胶P229）50*3.5GB1235-76 0601010457 2 挡圈（聚四氟乙烯）50*44*1.5GB1235-76 0603010318 1 活塞杆60*880 KZF415.36-17012080010000619 1 导向套80/60 ZT/016-22 9020001600002210 1 O型圈69.6/5.7（90A）T001 260357069010111 1 挡圈80/70/1.9 T090 260358070010112 1 导向环60/65/20 T506 260356060001113 1 杆密封60/75/13 T652 260352060001114 1防尘圈60/70.6/63/5.3/7T38 2603540600011ZF7200/18/35霍尔辛赫液压支架随机图册主件名称移后溜千斤顶图号KZF415.37 主件号701212501000067重量郑州煤矿机械集团有限责任公司技术文件 ZF7200/18/35霍尔辛赫液压支架随机图册- 40 -ZF7200/18/35霍尔辛赫液压支架随机图册主件名称 拉后溜千斤顶图号 KZF415.37主件号 701212501000067 重量 约 吨 序号 单件数量 单位 名称规格 图号 单件重量 物料码 1 1 缸体 KZF415.3701 701212501000069 2 1 活塞125/60 ZT/106-16 90200106000016 3 1 活塞导向环125/120/20T506 2603151250301 4 2 内六角柱端螺钉M6*20(45H)GB79-85 200310015 5 1 活塞密封125/110/15.8 T730 2603131250202 6 1 O 型圈（橡胶P229）60*5.7GB1235-76 060101123 7 2 挡圈（聚四氟乙烯）60*50*2 GB1235-76 060301129 8 1 导向套125/70ZT/016-26 90200016000026 9 2 导向环70/75/20 T506 2603560700011 10 1 静密封127/119/8.2 T155 2603131250205 11 1 杆密封70/82/9.6 T652 2603141000105 12 1 防尘圈70/82.2/76/7.2/12 T38 2603141000106 13 1 活塞杆70*1195KZF415.37-1701212501000068。

Xxx煤矿机械集团股份有限公司（以下简称“郑煤机集团”）始建于1958年，是国家“一五”重点建设项目，承担国家“七五”至“十一五”时期的多个科技攻关项目，是中国第一台液压支架的诞生地。

企业占地47万平方米，总资产38亿元，拥有在岗员工4400余人，其中技术研发人员400余人，6人享受政府特殊津贴。

是目前中国最大的集煤炭综采设备（液压支架、刮板输送机等）研发、制造、销售、服务于一体的装备制造企业，拥有国内液压支架企业唯一的国家级企业技术中心、国家级博士后科研工作站，具备年产15000台（架）综采设备的生产能力，已累计生产液压支架、刮板输送机10万余架次，产品遍布全国26个产煤省的各大煤业集团，享有“中国煤机行业第一品牌”的美誉。

近年来，郑煤机集团通过坚持科技先行，推行品牌战略，营造品质差异化优势等举措，自主创新研发成功的高端产品全面打破了欧美煤机巨头对国内综采支护设备市场的垄断，并以纵深的模式向海外发展，跻身煤炭综采装备国际舞台，产品远销至俄罗斯、印度、土耳其、美国等国家。

2009年郑煤机集团实现工业总产值60.39亿元，连续第9年保持强劲增长，综合实力稳居中国煤炭机械工业50强之首，入选中国煤炭工业100强、全国机械工业企业500强。

郑煤机集团先后荣获“中国煤炭工业优秀企业”、“中国煤炭机械工业优秀企业”、“煤炭工业科技创新优秀企业”、“全国煤炭工业企业信息化管理示范企业”、“创新型试点企业”等荣誉称号，并连续两年被评为“全国煤炭工业十佳科技进步企业”。

郑煤机集团的发展得到了党和国家领导人的亲切关怀和大力支持。

2007年5月1日，中共中央总书记、国家主席、中国军委主席胡锦涛视察郑煤机集团，对企业的发展成果给予了充分肯定，并情深意切的寄以“一流的产品，一流的效益，而且还要创出世界名牌，关键是提高国际竞争力”的殷切希望，为郑煤机集团的发展增添了无穷动力。

2009年2月26日，中央政治局委员、国务院副总理、国务院安全生产委员会主任张德江冒雪视察郑煤机集团，欣慰地说；“看到你们的产品，我对煤矿安全心里就有底了”。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距 1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式中心距 1.5m支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：?125mm杆径：?70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式中心距 1.5m支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa工作阻力1319.5KN P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大)适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa初撑力3141.6KN P=25 MPa中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa工作阻力1000KN P=31.5 MPa短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa工作阻力584.67KN P=38MPa前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa拉架力384KN P=28MPa侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立) 总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa拉力485KN P＝40.6MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江) 总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度0.9-1.8m支架宽度 1.43-1.60m支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）ZF4000／17／27H综放支架(淮南机械公司潘集机厂) 总体型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度 1.43-1.60m中心距 1.5m初撑力3516.8KN P＝28MPa工作阻力4000KN P＝31.5MPa支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm重量14.93t立柱缸径Φ200mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa工作阻力1000KN P＝31.5MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力562.9KN P＝28MPa拉力364.5KN P＝28MPa数量1根尾梁千斤顶缸径Φ140mm杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力140.7KN P＝28MPa拉力61KN P＝28MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根插板千斤顶缸径Φ100mm杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa工作阻力1112KN P＝35.45MPa数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa工作阻力1472KN P＝35.45MPa数量2根推移千斤顶缸径Φ180mm杆径Φ90mm行程650mm推力799KN P＝31.4MPa拉力599KN P＝31.4MPa数量1根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa数量3根前梁千斤顶缸径Φ160mm杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa数量2根移后溜千斤顶缸径Φ125mm杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3518.6 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa工作阻力1000KN P＝31.8MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ50mm行程800mm推力141/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力140/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力82.3KN P＝28MPa拉力42.7KN P＝28MPa数量3根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力266KN P＝28MPa拉力107KN P＝28MPa数量1根ZF4000／17.5／28SL综放支架(舜立) 总体型式正四连杆结构放顶煤支撑高度 1.75-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3520 KN P＝28MPa 工作阻力4000KN P＝31.8MPa 支护强度平均0.62 MPa对底板比压平均1.3MPa适应倾角≤15°操作方式本架最小外形尺寸 6.18×1.43×1.75m重量15.57t立柱缸径Φ200mm柱径Φ185mm行程1035mm初撑力880KN P＝28MPa工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ105mm行程330mm初撑力563KN P＝28MPa工作阻力900KN P＝44.8MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ60mm行程700mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG5200／22／30H综放过渡支架(舜立) 总体支撑高度2200～3000mm支架宽度1430～1600mm支架中心距1500mm初撑力4652 KN P=28MPa工作阻力5200KN P=31.3MPa支护强度0.53MPa对底板比压 1.17MPa适应倾角≤15°操作方式本架最小外形尺寸 6.7×1.43×2.2m重量18.38t立柱缸径φ230mm杆径φ210mm行程800mm初撑力1163KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径φ180mm杆径φ140mm行程700mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根尾梁千斤顶缸径Φ200mm杆径Φ140mm行程350mm初撑力879.6KN P＝28MPa工作阻力1124KN P＝35.8MPa数量2根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm工作阻力161KN P＝32MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量4根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFS4400/17/32B综放支架(北京) 总体工作阻力4400KN泵站额定供液压力30MPa额定初撑力4154KN中心距1500mm高度1700~3200mm支护宽度1430~1600mm支护面积 6.74m2平均支护强度0.63MPa对底板平均比压 1.39MPa适应倾角≤10°操作方式本架重量18.798t立柱缸径Φ210mm柱径Φ190mm行程740+745mm初撑力1038.6KN P＝30MPa 工作阻力1100KN P＝31.8MPa 数量4根推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推力462KN P＝30MPa拉力291KN P＝30MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力602KN P＝30MPa工作阻力704KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力93KN P＝30MPa拉力45KN P＝30MPa数量3根护帮千斤顶缸径Φ80mm杆径Φ45mm行程250mm推力151/176KN P＝30/35MPa 拉力103KN P＝30MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力285KN P＝30MPa拉力115KN P＝30MPa数量1根ZF5200/18/28HL综放支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4640KN P＝28MPa工作阻力5200KN P＝31.3MPa支护强度0.66MPa对底板平均比压 1.45MPa适应倾角≤15°最小外形尺寸 6.808×1.43×1.8m操作方式本架重量18.424t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1160KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程850mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ180mm杆径Φ140mm行程375mm初撑力713KN P＝28MPa工作阻力814KN P＝32MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程850mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG6200/18/28综放过渡支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4652KN P＝28MPa工作阻力6200KN P＝31.3MPa操作方式本架重量19.76t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1163KN P＝28MPa工作阻力1550KN P＝36.1MPa数量4根推移千斤顶缸径Φ180mm杆径Φ140mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程850mm推力219KN P＝28MPa拉力112KN P＝28MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa 拉力62KN P＝28MPa数量3根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力220KN P＝28MPa 拉力141KN P＝30MPa 数量2根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa 拉力236KN P＝28MPa 数量1根前梁千斤顶缸径Φ200mm柱径Φ185mm行程140mm初撑力879.6KN P＝28MPa 工作阻力1350KN P＝43MPa 数量2根。

ZFS7200/17/29H型放顶煤工作面液压支架ZFG7200/22/30H（A）型放顶煤过渡液压支架使用说明书沈阳煤炭科学研究所2003年4月目录一、概述二、支架的组成、用途及特点三、主要技术特征四、适应条件及配套设备五、主要结构部件及作用六、液压系统七、主要液压元件八、支架的验收、运输及井下安装九、支架的使用、操作和维护十、常见故障、原因及处理一、简述ZFS7200/17/29H型放顶煤工作面液压支架ZFG7200/22/30H型放顶煤过渡液压支架是根据我国厚及特厚煤层且矿压较大的地质条件，并针对使用现场的具体使用条件和用户具体要求，在吸取国内外同类型支架优点基础上设计、制造的两种高工作阻力、高强度、大插板支撑掩护式低位放顶煤支架。

两种支架与采煤机、前、后两部输送机及端头支架配套使用，可实现水平工作面或倾角小于10 的倾斜工作面厚或特厚煤层的割煤、移架、支护、放煤和运煤机械化作业，为推进与完善我国的综放开采，增加工作面单产，提高经济效益，减轻工人劳动强度，实现安全生产，提供了两种较为理想的国内外工阻最高的综放支护设备。

两种支架均为四柱倒置四连杆支撑掩护式低位大插板放煤型式。

四根立柱支撑顶梁，主要承受顶板的垂直压力，并通过底座传递到底板上；通过布置在前、后两排立柱内的倒置宽整体四连杆与顶梁及底座铰接，使支架升降按一定的双纽线轨迹运动，并承受支架所受的水平力和侧向力；尾梁由两个内径为160mm（过渡架180mm）千斤顶支撑，内设行程800mm的大插板，用来掩护支架后部空间并放煤，顶梁和尾梁均带有固定和活动侧护板调节架间距；前梁带有伸缩梁和护帮板，使得该支架支撑能力大，切顶与防护性能好，支架纵横向稳定性较强。

ZFS7200/17/29H型放顶煤工作面支架、ZFG7200/23/32H型放顶煤过渡支架主要参数合理，结构比较完善，功能较为全面，材料及制造立足国内，拆装、检修较为方便。

液压控制元件均为择优选择的国内定型产品，操作简单，维修方便，配件供应有充分保证。

实用标准ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量 1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）实用标准数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力 2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm实用标准推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机 MG800/1880-WDMGTY750/1715-3.3D输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa实用标准适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力 2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根实用标准配套设备采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm实用标准行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程实用标准一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050实用标准ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均 0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m 操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）实用标准拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮 P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm实用标准推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）实用标准支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量 1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm实用标准行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶实用标准缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm实用标准柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量 1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机 SL-300输送机 SGZ-900/1050实用标准ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m 拆除前梁约4.68×1.43×2.1m 操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm实用标准杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm实用标准柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa实用标准支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根实用标准ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 M Pa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm实用标准推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 M Pa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa实用标准工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距 920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN实用标准数量2根推移千斤顶 (进口) 型式倒装内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)实用标准总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m实用标准中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力 P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力 P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa 工作阻力3979~4365KN P＝40.6MPa实用标准支护强度平均0.56~0.62 MPa 对底板比压平均2.12~2.16MPa 适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力 P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量 4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制。

标准ZY9200／25／50D液压支架（）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）标准工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（天安、、平阳）支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）标准数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm（注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400标准ZZ 8800／18／38液压支架（天安、大江信达）支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm标准行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程标准一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm标准推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（大江信达）支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm标准杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°标准运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）标准拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（、平阳煤机厂）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）标准杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（大江）支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t标准进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm标准初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶标准缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）输送机SGZ-800/1050ZZ 6400／15／30液压支架（天安、舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm标准初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050标准ZZ 6000／21／42液压支架（、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm标准推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa标准行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa 拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm 侧推千斤顶数量3根缸径Φ63mm 柱径Φ45mm 推力99.7KN 拉力49.8KN 行程170mm标准ZZ4400／18／38液压支架(平阳煤机厂) 总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa标准工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角标准向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa 工作阻力4000KN P＝31.83MPa标准支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.对底板比压 2.03-2.32MPa 适应顷角≤°操作方式电液控制系统压力31.5MPa标准重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱径/外径Φ360/Φ412mm缸径径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式注液径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根标准ZY5000／11／24液压支架(煤机厂、潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa 支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m 立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa标准缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(、天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°) 操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa 拉力223KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根。
