基于DSP的交流永磁同步电机伺服系统的研究的开题报告一、选题背景及研究意义随着电力电子技术的不断发展，交流永磁同步电机（PMSM）因其具有高效、高转矩密度、低噪音和高控制精度等特点而广泛应用于各种电力系统中，成为工业界研究的热点之一。
PMSM的控制系统是整个电机系统中最关键的部分，直接影响电机性能。
目前，PMSM控制系统普遍采用数字信号处理器（DSP）作为核心控制器，进行高精度的执行器位置、速度和电流控制。
因此，基于DSP的PMSM伺服系统在电力领域中具有重要的研究价值和实际应用价值。
二、研究内容和方法本研究将围绕基于DSP的PMSM伺服系统的设计和优化展开，具体内容包括以下几个方面：1. PMSM的特性分析和建模：分析PMSM的特性与动态响应特点，建立数学模型，为后续控制系统设计和仿真提供理论基础。
2. 基于DSP的数字控制系统设计：采用DSP作为核心控制器，构建PMSM的控制系统，包括执行器位置、速度和电流控制等模块，实现PMSM的高精度控制。
3. 优化控制算法研究：研究改进的控制算法，通过对DSP系统进行实时反馈控制，提高控制精度和系统动态响应特性。
4. 系统模拟和实验验证：采用MATLAB和Simulink进行系统仿真，并通过实验验证PMSM伺服系统的性能和实际控制效果。
三、预期成果和意义本研究预期达到以下成果：1. 建立PMSM的数学模型和基于DSP的数字控制系统，实现高精度的执行器位置、速度和电流控制。
2. 研究改进的控制算法，提高系统控制精度和动态响应特性。
3. 通过系统仿真和实验验证，掌握PMSM伺服系统的控制特性，为工业界实际应用提供可靠的理论指导。
本研究对于提高我国电力系统高效、低噪音、高控制精度的控制系统方面具有重要的理论和实际应用价值，具有重要的国家经济和社会发展意义。
基于DSP的永磁同步电机DTC交流伺服系统设计徐梦远;马旭东;吴航【期刊名称】《工业控制计算机》【年(卷),期】2016(029)003【摘要】In this paper,a direct torque control AC servo system based on DSP is researched and realized by combining flux model and Bang-Bang control method.The system uses TMS320F28335 as the core control circuit,the hardware struc-ture and software function modules of the system are designed and realized in this paper.%结合磁链模型和Bang－Bang控制方法，研究并实现了一种基于DSP的永磁同步电机的直接转矩控制交流伺服系统。
系统采用TMS320F28335作为核心控制电路，设计并实现了该系统的硬件结构和软件功能模块。
通过实验分析了转矩和磁链的控制效果，表明该系统在交流伺服控制中具有可行性。
【总页数】3页(P121-123)【作者】徐梦远;马旭东;吴航【作者单位】东南大学自动化学院，江苏南京 210096;东南大学自动化学院，江苏南京 210096;东南大学自动化学院，江苏南京 210096【正文语种】中文【相关文献】1.基于DSP全数字式交流伺服与交流永磁同步电机在采油井的应用研究 [J], 粟巧兰2.基于DSP的永磁同步电机交流伺服控制系统主电路的设计 [J], 刘丙友;凌有铸;赵丽;3.基于DSP的电梯永磁同步电机的DTC控制系统 [J], 刘益标;陈钧4.基于DSP的永磁同步电机交流伺服控制系统 [J], 廖富全5.基于DSP永磁同步电机交流伺服系统的研究 [J], 樊生文;陈志杰因版权原因，仅展示原文概要，查看原文内容请购买。

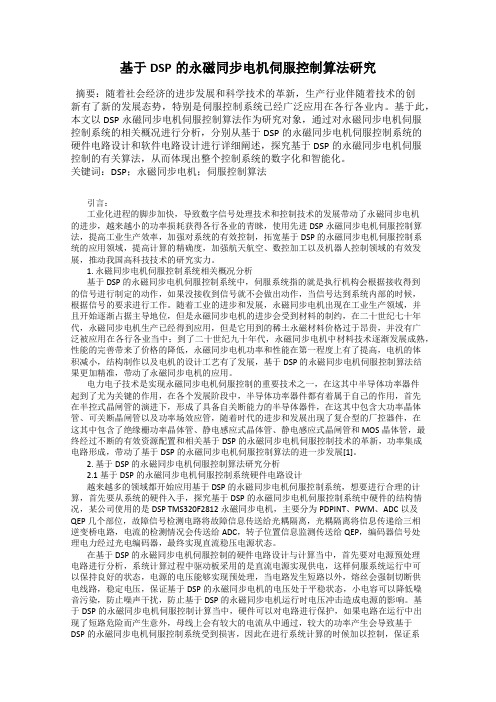

基于DSP的永磁同步电机伺服控制算法研究摘要：随着社会经济的进步发展和科学技术的革新，生产行业伴随着技术的创新有了新的发展态势，特别是伺服控制系统已经广泛应用在各行各业内。
基于此，本文以DSP永磁同步电机伺服控制算法作为研究对象，通过对永磁同步电机伺服控制系统的相关概况进行分析，分别从基于DSP的永磁同步电机伺服控制系统的硬件电路设计和软件电路设计进行详细阐述，探究基于DSP的永磁同步电机伺服控制的有关算法，从而体现出整个控制系统的数字化和智能化。
关键词：DSP；永磁同步电机；伺服控制算法引言：工业化进程的脚步加快，导致数字信号处理技术和控制技术的发展带动了永磁同步电机的进步，越来越小的功率损耗获得各行各业的青睐，使用先进DSP永磁同步电机伺服控制算法，提高工业生产效率，加强对系统的有效控制，拓宽基于DSP的永磁同步电机伺服控制系统的应用领域，提高计算的精确度，加强航天航空、数控加工以及机器人控制领域的有效发展，推动我国高科技技术的研究实力。
1. 永磁同步电机伺服控制系统相关概况分析基于DSP的永磁同步电机伺服控制系统中，伺服系统指的就是执行机构会根据接收得到的信号进行制定的动作，如果没接收到信号就不会做出动作，当信号达到系统内部的时候，根据信号的要求进行工作。
随着工业的进步和发展，永磁同步电机出现在工业生产领域，并且开始逐渐占据主导地位，但是永磁同步电机的进步会受到材料的制约，在二十世纪七十年代，永磁同步电机生产已经得到应用，但是它用到的稀土永磁材料价格过于昂贵，并没有广泛被应用在各行各业当中；到了二十世纪九十年代，永磁同步电机中材料技术逐渐发展成熟，性能的完善带来了价格的降低，永磁同步电机功率和性能在第一程度上有了提高，电机的体积减小，结构制作以及电机的设计工艺有了发展，基于DSP的永磁同步电机伺服控制算法结果更加精准，带动了永磁同步电机的应用。
电力电子技术是实现永磁同步电机伺服控制的重要技术之一，在这其中半导体功率器件起到了尤为关键的作用，在各个发展阶段中，半导体功率器件都有着属于自己的作用，首先在半控式晶闸管的演进下，形成了具备自关断能力的半导体器件，在这其中包含大功率晶体管、可关断晶闸管以及功率场效应管，随着时代的进步和发展出现了复合型的厂控器件，在这其中包含了绝缘栅功率晶体管、静电感应式晶体管、静电感应式晶闸管和MOS晶体管，最终经过不断的有效资源配置和相关基于DSP的永磁同步电机伺服控制技术的革新，功率集成电路形成，带动了基于DSP的永磁同步电机伺服控制算法的进一步发展[1]。

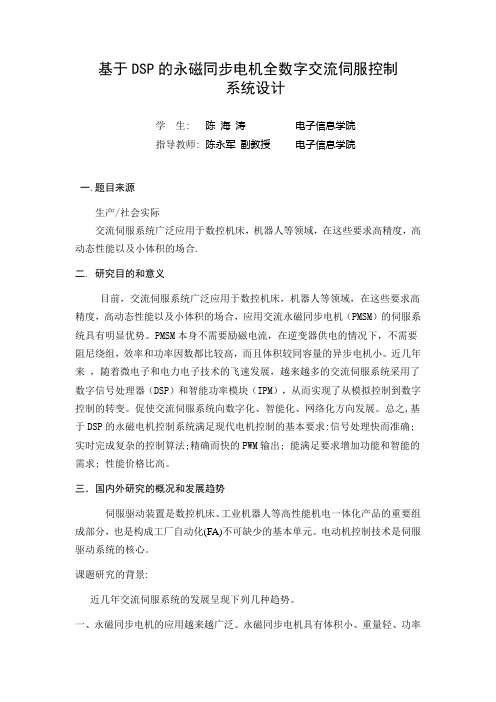

基于DSP的永磁同步电机全数字交流伺服控制系统设计学生: 陈海涛电子信息学院指导教师:陈永军副教授电子信息学院一.题目来源生产/社会实际交流伺服系统广泛应用于数控机床，机器人等领域，在这些要求高精度，高动态性能以及小体积的场合.二. 研究目的和意义目前，交流伺服系统广泛应用于数控机床，机器人等领域，在这些要求高精度，高动态性能以及小体积的场合，应用交流永磁同步电机（PMSM）的伺服系统具有明显优势。
PMSM本身不需要励磁电流，在逆变器供电的情况下，不需要阻尼绕组，效率和功率因数都比较高，而且体积较同容量的异步电机小。
近几年来，随着微电子和电力电子技术的飞速发展，越来越多的交流伺服系统采用了数字信号处理器（DSP）和智能功率模块（IPM），从而实现了从模拟控制到数字控制的转变。
促使交流伺服系统向数字化、智能化、网络化方向发展。
总之,基于DSP的永磁电机控制系统满足现代电机控制的基本要求:信号处理快而准确;实时完成复杂的控制算法;精确而快的PWM输出; 能满足要求增加功能和智能的需求; 性能价格比高。
三．国内外研究的概况和发展趋势伺服驱动装置是数控机床、工业机器人等高性能机电一体化产品的重要组成部分，也是构成工厂自动化(FA)不可缺少的基本单元。
电动机控制技术是伺服驱动系统的核心。
课题研究的背景:近几年交流伺服系统的发展呈现下列几种趋势。
一、永磁同步电机的应用越来越广泛。
永磁同步电机具有体积小、重量轻、功率密度大、效率高、转子消耗小等一系列优点，在医疗器械、仪器仪表、化工轻纺以及家用电器等方面正得到日益广泛的应用，并且成为新一代的航空，航天和航海用电机，加上我国又是永磁材料的生产大国。
所以，在我国永磁电机的应用有着广阔的发展前景。
二、高性能控制策略广泛应用于交流伺服系统。
基于常规控制理论设计的电机控制系统存在缺陷和不足:传统控制器的设计通常需要被控对象有非常精确的数学模型，而永磁电机是一个非线性多变量系统，难以精确的确定其数学模型，按照近似模型得到的最优控制在实际上往往不能保证最优，受建模动态，非线性及其他一些不可预见参数变化的影响，有时甚至会引起控制品质严重下降，鲁棒性得不到保证。

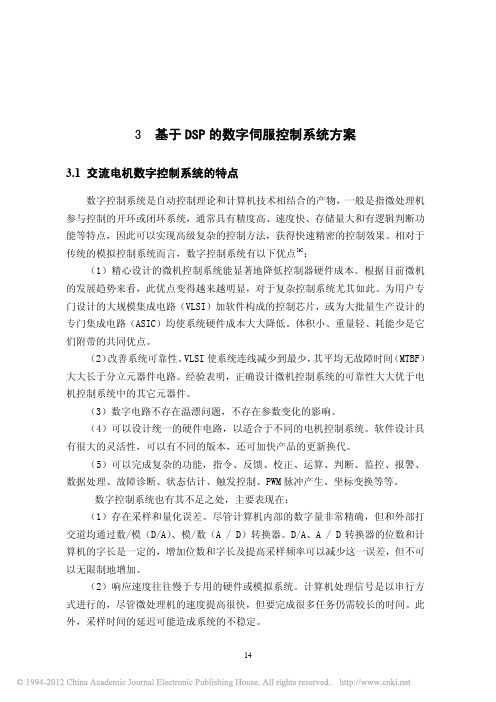

3 基于DSP的数字伺服控制系统方案3.1 交流电机数字控制系统的特点数字控制系统是自动控制理论和计算机技术相结合的产物，一般是指微处理机参与控制的开环或闭环系统，通常具有精度高、速度快、存储量大和有逻辑判断功能等特点，因此可以实现高级复杂的控制方法，获得快速精密的控制效果。
相对于传统的模拟控制系统而言，数字控制系统有以下优点[9]：（1）精心设计的微机控制系统能显著地降低控制器硬件成本。
根据目前微机的发展趋势来看，此优点变得越来越明显，对于复杂控制系统尤其如此。
为用户专门设计的大规模集成电路（VLSI）加软件构成的控制芯片，或为大批量生产设计的专门集成电路（ASIC）均使系统硬件成本大大降低。
体积小、重量轻、耗能少是它们附带的共同优点。
（2）改善系统可靠性。
VLSI使系统连线减少到最少，其平均无故障时间（MTBF）大大长于分立元器件电路。
经验表明，正确设计微机控制系统的可靠性大大优于电机控制系统中的其它元器件。
（3）数字电路不存在温漂问题，不存在参数变化的影响。
（4）可以设计统一的硬件电路，以适合于不同的电机控制系统。
软件设计具有很大的灵活性，可以有不同的版本，还可加快产品的更新换代。
（5）可以完成复杂的功能，指令、反馈、校正、运算、判断、监控、报警、数据处理、故障诊断、状态估计、触发控制、PWM脉冲产生、坐标变换等等。
数字控制系统也有其不足之处，主要表现在：（1）存在采样和量化误差。
尽管计算机内部的数字量非常精确，但和外部打交道均通过数/模（D/A）、模/数（A / D）转换器。
D/A、A / D转换器的位数和计算机的字长是一定的，增加位数和字长及提高采样频率可以减少这一误差，但不可以无限制地增加。
（2）响应速度往往慢于专用的硬件或模拟系统。
计算机处理信号是以串行方式进行的，尽管微处理机的速度提高很快，但要完成很多任务仍需较长的时间。
此外，采样时间的延迟可能造成系统的不稳定。
（3）软件人工成本较贵。
基于DSP的永磁同步电机矢量控制系统的研究一、本文概述随着科技的快速发展和工业领域的日益进步，永磁同步电机（PMSM）因其高效率、高功率密度以及良好的调速性能，在工业自动化、电动汽车、航空航天等领域得到了广泛应用。
永磁同步电机的控制策略复杂，需要精准的控制算法以实现其性能优化。
在此背景下，基于数字信号处理器（DSP）的永磁同步电机矢量控制系统成为了研究的热点。
本文旨在探讨基于DSP的永磁同步电机矢量控制系统的设计与实现。
文章将介绍永磁同步电机的基本原理和控制策略，为后续研究提供理论基础。
将详细阐述基于DSP的矢量控制系统的硬件和软件设计，包括DSP的选择、外围电路设计、控制算法的实现等。
文章还将探讨矢量控制算法的优化，以提高永磁同步电机的运行效率和稳定性。
通过本文的研究，期望能够为永磁同步电机矢量控制系统的设计与实践提供有益的参考，推动永磁同步电机在实际应用中的性能提升，为工业领域的发展做出贡献。
二、永磁同步电机的基本理论永磁同步电机（PMSM）是一种利用永磁体产生磁场的同步电机。
与传统的电励磁同步电机相比，PMSM省去了励磁线圈和相应的励磁电源，因此结构更为简单，效率更高。
PMSM的理论基础主要涉及电机学、电磁场理论和控制理论。
在电机学方面，PMSM的运行原理基于电磁感应定律和电磁力定律。
电机通过定子电流与转子永磁体产生的磁场相互作用，实现电能与机械能的转换。
定子的三相电流在电机气隙中产生旋转磁场，该磁场与转子上的永磁体磁场相互作用，从而产生转矩，驱动电机旋转。
在电磁场理论方面，PMSM的设计和优化需要考虑电磁场分布、绕组设计、磁路设计等因素。
通过合理的电磁设计，可以提高电机的效率、降低损耗、提高转矩密度和动态性能。
控制理论在PMSM的运行中起着至关重要的作用。
矢量控制（也称为场向量控制）是一种先进的控制策略，它通过独立控制电机的磁通和转矩，实现了对PMSM的高性能控制。
矢量控制将定子电流分解为励磁分量和转矩分量，通过调节这两个分量的大小和相位，可以实现对电机转速、转矩和功率的精确控制。
科技资讯科技资讯S I N &T NOL OGY I NFORM TI ON2008N O .14SCI ENC E &TEC HNO LO GY I N F O RM ATI O N工业技术伺服系统向着全数字化的方向发展,而高性能D S P 器件的出现为其奠定了坚实的基础。
从国内外最新的发展情况来看,国外很多公司都已推出了基于D S P 的成型的全数字交流伺服产品,象国内引进较多的日本松下、安川等交流伺服系统。
目前,国内的控制界也己掀起了利用D S P 来实现交流伺服系统的热潮。
本文采用电流、转速双闭环控制方式对永磁同步电动机进行速度和位置控制。
1控制系统总体硬件结构系统提供的硬件设计能满足多种控制算法及控制要求。
它是以T I 公司的T M S 320LF2407为控制核心设计的。
TM S320LF2407芯片是TM S320C2000TM 平台下有较高性能价格比的一种定点D S P 芯片。
该芯片的低成本、低功耗、高性能的处理能力对电机的数字化控制非常有效。
可以适用于多种控制策略。
我们采用了I GBT CPV363M 4K 模块组成逆变桥来实现功率主回路直流到交流的逆变。
控制系统的硬件构成见图1。
图1系统硬件结构图主要包括:1)TM S320LF2407微处理器及其外围电路,主要负责控制策略和算法的实现,产生P WM 信号、响应速度反馈等工作;2)CAN 模块负责与上位机进行通讯,通过总线接收对电机的控制信息;3)J T AG 接口电路为仿真器与微机的接口电路,便于系统进行在线调试。
此端口由仿真器直接访问并提供仿真功能;4)检测电路采用了电阻器和电磁隔离式霍尔传感器两套电路来检测永磁同步电机的相电流i a ,i b ,送入进行A /D 转换并作相应处理,实现控制算法;5)P WM 输出通过光耦传输,使得传递P WM 控制信号时控制电路与功率电路隔离;6)电源模块将开关电源提供的+5V 电压变换为+3.3V,为系统供电。
