UG机械设计试题库

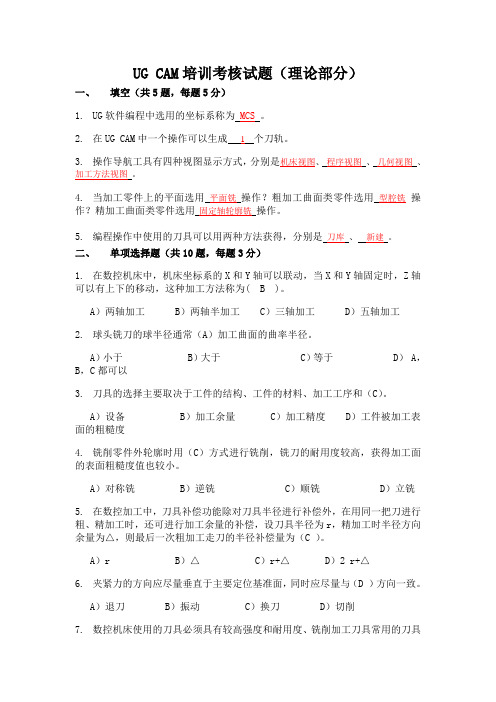

UG CAM培训考核试题（理论部分）一、填空（共5题，每题5分）1.UG软件编程中选用的坐标系称为MCS。

2.在UG CAM中一个操作可以生成1个刀轨。

3.操作导航工具有四种视图显示方式，分别是机床视图、程序视图、几何视图、加工方法视图。

4.当加工零件上的平面选用平面铣操作？粗加工曲面类零件选用型腔铣操作？精加工曲面类零件选用固定轴轮廓铣操作。

5.编程操作中使用的刀具可以用两种方法获得，分别是刀库、新建。

二、单项选择题（共10题，每题3分）1.在数控机床中，机床坐标系的X和Y轴可以联动，当X和Y轴固定时，Z轴可以有上下的移动，这种加工方法称为( B )。

A）两轴加工B）两轴半加工C）三轴加工D）五轴加工2.球头铣刀的球半径通常（A）加工曲面的曲率半径。

A）小于B）大于C）等于D） A，B，C都可以3.刀具的选择主要取决于工件的结构、工件的材料、加工工序和（C）。

A）设备 B）加工余量 C）加工精度D）工件被加工表面的粗糙度4.铣削零件外轮廓时用（C）方式进行铣削，铣刀的耐用度较高，获得加工面的表面粗糙度值也较小。

A）对称铣 B）逆铣 C）顺铣D）立铣5.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（C ）。

A）r B）△ C）r+△ D）2 r+△6.夹紧力的方向应尽量垂直于主要定位基准面，同时应尽量与（D ）方向一致。

A）退刀 B）振动 C）换刀 D）切削7.数控机床使用的刀具必须具有较高强度和耐用度、铣削加工刀具常用的刀具材料是（A）。

A）硬质合金 B）高速钢 C）工具钢 D）陶瓷刀片8.数控机床的运动配置有不同的形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用（ D）的原则编写程序。

A）刀具固定不动，工件相对移动；B）铣削加工刀具只做转动，工件移动；车削加工时刀具移动，工件转动；C）分析机床运动关系后再根据实际情况；D）工件固定不动，刀具相对移动。

UG考试试题及答案新版一、选择题1、在UG中，以下哪个选项不是布尔运算的类型？A.并集B.交集C.差集D.异或答案：D.异或解释：布尔运算的类型包括并集、交集和差集，不包括异或。

异或运算是一种逻辑运算，其结果是当两个布尔值不同时为True，相同时为False。

2、在UG中，以下哪个命令用于创建三维实体？A. LineB. CircleC. ExtrudeD. Revolve答案：C. Extrude解释：UG中的Extrude命令可以将二维图形拉伸成三维实体。

Line 命令用于创建直线，Circle命令用于创建圆，Revolve命令用于将二维图形旋转成三维实体。

3、在UG中，以下哪个参数不是创建三维实体的步骤？A.创建二维图形B.选择创建方式（拉伸、旋转等）C.定义材料属性D.进行布尔运算答案：D.进行布尔运算解释：创建三维实体的步骤包括创建二维图形、选择创建方式（如拉伸、旋转等）和定义材料属性。

进行布尔运算不是创建三维实体的步骤，而是在创建后可能需要进行的一种操作。

二、填空题1、UG是一款________软件，常用于________、________、________等领域。

答案：工程设计；机械设计；模具设计；产品设计2、在UG中，要创建一个立方体，可以使用________命令，然后输入________和________参数。

答案：Box；长度；宽度；高度3、在UG中，要进行布尔运算，可以使用________菜单中的________命令。

该命令可以对两个实体进行________、________、________操作。

答案：工具；合并/修剪/相交；合并；修剪；相交廉政考试试题及答案新版一、单项选择题1、下列哪个选项不属于我国反腐倡廉的基本要求？A.廉洁从政，秉公执法B.反对腐败，廉政建设C.节俭朴素，廉洁自律D.公正司法，以法为纲正确答案：C.节俭朴素，廉洁自律。

2、下列哪个行为属于腐败行为？A.接受礼品馈赠并收受贿赂B.挪用公款进行私人活动C.利用职权为亲友谋取私利D.贪污国家财产用于公务活动正确答案：C.利用职权为亲友谋取私利。

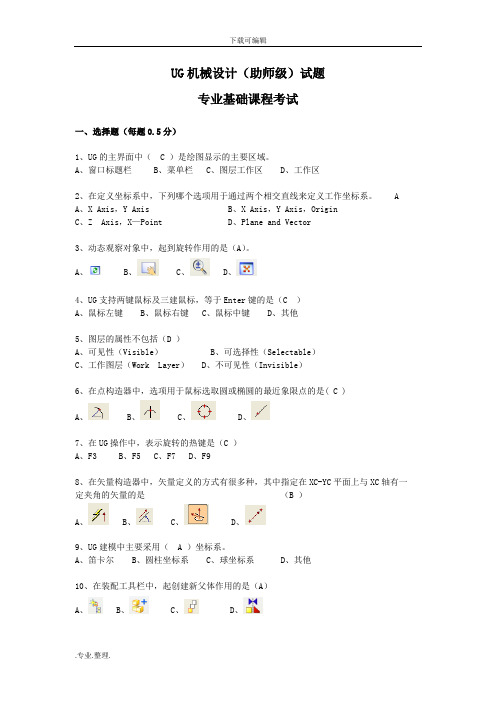

UG机械设计（助师级）试题专业基础课程考试一、选择题（每题0.5分）1、UG的主界面中（ C ）是绘图显示的主要区域。

A、窗口标题栏B、菜单栏C、图层工作区D、工作区2、在定义坐标系中，下列哪个选项用于通过两个相交直线来定义工作坐标系。

AA、X Axis，Y AxisB、X Axis，Y Axis，OriginC、Z Axis，X—PointD、Plane and Vector3、动态观察对象中，起到旋转作用的是（A）。

A、 B、 C、 D、4、UG支持两键鼠标及三建鼠标，等于Enter键的是（C ）A、鼠标左键B、鼠标右键C、鼠标中键D、其他5、图层的属性不包括（D ）A、可见性（Visible）B、可选择性（Selectable）C、工作图层（Work Layer）D、不可见性（Invisible）6、在点构造器中，选项用于鼠标选取圆或椭圆的最近象限点的是( C )A、 B、 C、 D、7、在UG操作中，表示旋转的热键是（C ）A、F3B、F5C、F7D、F98、在矢量构造器中，矢量定义的方式有很多种，其中指定在XC-YC平面上与XC轴有一定夹角的矢量的是（B ）A、 B、 C、 D、9、UG建模中主要采用（ A ）坐标系。

A、笛卡尔B、圆柱坐标系C、球坐标系D、其他10、在装配工具栏中，起创建新父体作用的是（A）A、 B、 C、 D、11、建模基准不包括（D ）A、基准坐标系B、基准面C、基准轴D、基准体12、在曲线功能中，用于绘制什么图形（ D）A、螺旋线B、规律曲线C、偏移D、投影13、在创建点集时，点集对话框一共提供了几种生成点的方式。

（C ）A、3B、5C、10D、1514、常用的装配方法有自底向上装配、自顶向下装配和（ B）等。

A、顺序装配B、混合装配C、分布式装配D、其他15、在特征操作工具栏中，用来定义（C）A、求和B、求差C、求交D、面倒圆16、在用户定义倒角命令中，提供了几种修剪方式。

UG理论试题UG试题一、填空题：（每空2分，共40分）1、草图参数设置（Sketch Preferences）对话框中的_________选项可以定义捕捉垂直、水平和正交线的角度公差。

2、可以通过导航器中的_________来观察和编辑已选定的特征的参数。

3、通过_________命令，你可以替换体和基准，还可以把独立的特征从一个体上重新依附到另一个体上。

4、在制图中，使用______尺寸标注，就可以完成大部分尺寸标注。

5、为了在一条曲线或者一个面上创建一组多重的点，可以使用_________命令。

6、在部件导航器中，通过_________操作，能暂时从零件历史记录中去除和恢复一个特征，但是一些编辑操作仍然受该特征的影响。

7、新创建的几何体放置于_________层。

8、为了知道某一个层中对象的数目，可以在层设置对话框中打开_________选项。

9、_________命令可以将首尾相连的线串创建为一条样条曲线；_________命令可以在两条曲线之间创建一条曲线；_________命令可以从一条曲线创建首尾拟合的线串。

10、输入位置数据以便工作的坐标系称为_________。

11、为了使所建立的模型随时按需要可变，应确保模型特征的_______和_______。

12、徒手画草图曲线时，画得稍微倾斜的直线，系统却自动变为垂直或水平，这是因为所画直线的斜度小于___________。

13、___________命令可以创建一个与已存在的装配结构相同的新的装配结构。

14、在草图中，允许施加周长约束（Perimeter Constraint）的曲线类型是______和______。

15、对草图进行合理的约束是实现草图参数化的关键所在，草图约束包括三种类型：______、______和定位约束。

二、选择题（20分）1. 当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?A.层移动对话框B.层复制对话框C.层设置对话框D.层组对话框2. 如果你需要在一装配中在两个平面对中一个柱面, 你可以使用那种类型配对条件?A.贴合（Mate）B.对齐（Align）C.对中（Center） (1 to 1)D.对中（Center） (2 to 1)3. 如果需要利用一已存视图去建立部件的正交视图，应该选择那一个视图去确定新视图的正交空间与对准?A.仅仅TOP 视图B.除另一正交视图外的任一视图C.除正视图外的任一视图D.任一视图4. 在建立UG新文件tool_1.prt时，在新建文件对话框中需要输入的名称是：A.tool_1B.PART\tool_1C.(tool_1.prt)D.tool_1.prt5. 在拉伸（Extrude）命令中，如果希望结果总是片体（Sheet Body），你应该使用哪种功能：A.建模预设置中设置体类型为片体B.当截面为封闭时，无论如何都产生实体C.在拉伸参数中不使用偏置选项D.建模预设置中设置体类型为片体，并在拉伸中不要使用偏置。

ug制图练习题UG制图是一种常用于工程设计和制造的软件工具，它能够帮助工程师们将设计和创意转化为具体的图纸和模型。

在学习UG制图的过程中，练习题是非常重要的，它们能够帮助我们巩固所学的知识，提高我们的技能。

下面就是一些UG制图的练习题，供大家参考和练习。

一、零件制图1. 零件1：设计一个螺旋形的齿轮，请使用UG制图软件绘制该零件的正视图、俯视图和侧视图，并标注出关键尺寸。

2. 零件2：设计一个圆柱形的凸台，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。

3. 零件3：设计一个带有孔洞的方形板，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。

二、装配图1. 装配1：设计一个简单的手动夹具，包括基座、夹持杆和夹持头。

使用UG制图软件绘制该装配图，确保夹持头和夹持杆可以自由移动，并标注出关键尺寸和装配关系。

2. 装配2：设计一个简单的链条传动系统，包括两个齿轮和一个链条。

使用UG制图软件绘制该装配图，确保链条和齿轮的位置和配合关系正确，并标注出关键尺寸和装配关系。

三、机械图1. 机械1：设计一个简单的手动工具，包括手柄、传动杆和工作头。

使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。

2. 机械2：设计一个简单的摩擦焊接机器人，包括焊接头、传动系统和控制系统。

使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。

以上是一些UG制图的练习题，通过这些练习，我们可以提高我们的UG制图技能和思维能力，为将来的工程设计和制造打下坚实的基础。

希望大家能够认真对待这些练习题，不断提高自己的技能水平。

加油！。

ug试题11.在现代设计过程中，____引⼊，将提⾼⽣产效率、提⾼产品研制成功率。

A. 概念设计B.物理样机C. 虚拟样机D.产品测试2._____⼯具可以将草图曲线按⼀定的距离向指定⽅向偏置复制出⼀条新的曲线，偏置对象为封闭的草图元素则将曲线元素放⼤或缩⼩。

A．镜像曲线B．投影曲线C．偏置曲线D．添加现有曲线3.可以使⽤______操作实现不显⽰某个特定特征。

A．删除特征B．抑制特征C. 隐藏特征D．移除特征4.进⼊草图后，通过菜单“⾸选项”|“草图”，打开“草图⾸选项”对话框，可以对草图进⾏设置。

下⾯哪个选项不属于草图⾸选项的内容( )A. 捕捉⾓B. ⽂本⾼度C. ⼩数点位数D. 尺⼨界线5.“已扫掠”命令的引导线串最多是( )A. 1条B. 2条C. 3条D. 4条6.“UG是（）公司开发的软件。

A.PTCB.MICROSOFTC.AUTOCADD.EDS7.如何⽤⿏标实现模型的平移()A.左键+中键B. 右键+中键C. 单击右键D. 单击左键8.下图中哪个图标表⽰⽤“点—点—相切”的⽅式创建圆（）A. B. C. D.9.在“实例特征”中“镜像体”只能选择( )镜像对象A. 实体表⾯B. ⽚体C. ⼩平⾯D. 基准平⾯10.在装配⽂件中，添加⼀个空部件⽂件，然后使该部件⽂件成为⼯作部件，进⾏零件设计，所设计内容将会被关联到装配⽂件中”此种装配⽅法是（）A.⾃顶向下装配B. ⾃底向上装配C. 混合装配D. 以上都不是11.关于“⽂本”的说法不正确的是（）A. 可以创建平⾯⽂本B. 可以沿着相连的曲线串创建⽂本C. 可以在多个不相连的⾯上创建⽂本D. 可以在⼀个或多个相连⾯上创建⽂本12.下图是通过哪个命令实现从曲线到实体的( )A. 直纹B. 通过曲线组C. 通过曲线⽹格D. 已扫掠13.UG软件提供了（）个图层供⽤户使⽤，⽤户可以设置图层的名称、分类、属性和状态等，还可以进⾏有关图层的⼀些编辑操作。

下载可编写UG机械设计〔助师级〕试题专业基础课程考试一、选择题〔每题0.5 分〕1、 UG的主界面中〔C〕是绘图显示的主要地域。

A、窗口标题栏B、菜单栏 C 、图层工作区D、工作区2、在定义坐标系中，以下哪个选项用于经过两个订交直线来定义工作坐标系。

AA、 X Axis ， Y AxisB、X Axis，Y Axis，OriginC、 Z Axis，X—PointD、Plane and Vector3、动向观察对象中，起到旋转作用的是〔A〕。

A、B、C、D、4、 UG支持两键鼠标及三建鼠标，等于Enter 键的是〔 C〕A、鼠标左键B、鼠标右键 C 、鼠标中键D、其他5、图层的属性不包括〔 D 〕A、可见性〔 Visible〕B、可选择性〔Selectable〕C、工作图层〔Work Layer〕D、不能见性〔Invisible〕6、在点构造器中，选项用于鼠标采用圆或椭圆的近来象限点的是( C )A、 B 、 C 、D、7、在 UG操作中，表示旋转的热键是〔 C 〕A、F3B、F5 C 、F7 D、 F98、在矢量构造器中，矢量定义的方式有好多种，其中指定在XC-YC平面上与 XC轴有一定夹角的矢量的是〔 B 〕A、 B 、 C 、D、9、 UG建模中主要采用〔 A 〕坐标系。

A、笛卡尔 B 、圆柱坐标系 C 、球坐标系D、其他10、在装置工具栏中，起创立新父体作用的是〔A〕A、B、C、D、11、建模基准不包括〔 D 〕A、基准坐标系 B 、基准面 C 、基准轴D、基准体12、在曲线功能中，用于绘制什么图形〔 D 〕A、螺旋线B、规律曲线C、偏移D、投影13、在创立点集时，点集对话框一共供应了几种生成点的方式。

〔C 〕A、3 B 、5 C 、10 D 、1514、常用的装置方法有自底向上装置、自顶向下装置和〔 B 〕等。

A、序次装置 B 、混杂装置 C 、分布式装置D、其他15、在特点操作工具栏中，用来定义〔 C〕A、求和B、求差C、求交 D 、面倒圆16、在用户定义倒角命令中，供应了几种修剪方式。

UG试题1．UG NX以基本特征操作作为交互操作的基础单位，可在更⾼层次上进⾏产品设计. .数控加⼯编程和⼯程分析。

2．模块提供了⼀个并⾏的⾃顶向下的产品开发⽅法，允许对总装配进⾏上下⽂中设计和编辑操作，从⽽使组件能够灵活地配对或定位。

3．在建模过程中，最常⽤的是坐标系，它可以根据实际需要进⾏构造.偏置.变换⽅向等操作。

4．草图对象指的是构成草图的创建好草图平⾯后，可以利⽤⼯具栏中的⼯具在草图平⾯上建⽴草图对象。

5．创建直线的模式有和【参数模式】两种。

6.草图约束分为尺⼨约束和。

前者控制草图对象的，后者控制草图对象的⼏何关系。

7.草图定位指的是草图在上的位置的准确。

8. 是指给定⼀组控制点⽽得到⼀条光滑曲线，曲线的⼤致形状由这些点控制。

9.在拉伸特征命令中，如果拉伸截⾯为⾮封闭曲线，则拉伸所得为；如果拉伸截⾯为封闭曲线，则拉伸所得为。

10. 操作与拉伸操作类似，不同点是该操作将草图截⾯或曲线等⼆维对象相对于旋转中⼼旋转⽽⽣成的实体模型。

11.扫描特征是⼀种通过⼆维图形⽣成三维实体的⽅法，包括4种类型：拉伸.回转.扫掠和。

12.边倒圆是根据指定的半径值对进⾏倒圆⾓操作，⽤户可根据设计需要设置固定半径倒圆或变半径倒圆。

13.⾯倒圆和软倒圆的区别之⼀在于前者可⽤条曲线做相切控制线，⽽后者可⽤条曲线做相切控制线。

14. 是按照指定厚度将实体模型挖空形成⼀个内孔的腔体，或者包围实体模型成为壳体。

15.直纹曲⾯是通过⽣成直纹⽚体或实体，主要表现为线性过渡的两个截⾯之间创建的曲⾯。

16.如果组件全部⾃由度被限制，称为，在图形窗⼝中看不到约束符号；如果组件有⾃由度没被限制，则称为，在装配中允许有存在。

17.在UG NX装配后，可以对新建的爆炸⽂件进⾏爆炸的⽅式为，该⽅式是基于组件之间保持关联条件，沿表⾯的正交⽅向爆炸组件。

18.在【插⼊图纸页】对话框中，系统提供的投影⾓度有和第三象限⾓投影。

19.在⼯程图的绘制过程中，如果原图纸的规格.⽐例等参数不能满⾜要求，可以对已有的⼯程图参数进⾏。

UG复习题一、单项选择题1、UG是（ D ）公司开发的三维设计软件。

A、PTCB、MicrosoftC、AUTOCADD、EDS2、UG建立实体模型时，以下描叙正确的是(D ）A、基于特征建立模型B、参数化驱动C、全数据相关D、以上都对3、UG草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的（ C )使草图恢复到正视状态。

A、捕捉到栅格B、锁定已修改的尺寸C、转到草图的视图方向D、定点4、在草图中关于直线和构造线说法正确的是（ C ）A、构造线是无穷长的B、直线不可以转换为构造线C、直线可以和构造线互相转换D、构造线不可以转换成直线5、在草图中的可以直接画直线和圆弧的命令是（A ）。

A.、轮廓线B。

、直线C、圆弧D、长方形6、在对圆的直径进行标注时应该首先选择尺寸标注工具，再做（ B )操作。

A、在圆上单击鼠标中键B、选择圆,再单击鼠标左键C、双击圆D、以上都不对7、对草绘对象标注尺寸时有时会发生约束冲突，这时可以尝试将其中一个尺寸转换成（A )来解决问题。

A、参照尺寸B、基线尺寸C、强尺寸D、垂直尺寸8、下列选项中,对于拉伸特征的说法正确的是( B ）。

A、对于拉伸特征，草绘截面必须是封闭的B、对于拉伸特征，草绘截面可以是封闭的也可以是开放的C、对于拉伸特征，草绘截面可以是封闭的也可以是开放的D、拉伸的方向只能垂直于草图平面9、下列选项中，不属于拉伸深度定义形式的一项是（C )A、方向和距离B、裁剪至面C、裁剪至体D、裁剪至点10、基准面的作用是（D ）A、作为草图的放置面B、作为定位基准C、可减少特征间父子关系D、以上都对11、关于图层论述正确的是（ D )A、ug中可以有65536个图层B、图层可以任意的命名C、缺省时图层都是可见的D、图层的作用是便于管理图形对象12、下面表达式不正确的是( B )A、a＝3B、P2=P2+1C、P1=length(41）D、P2＝abs（—20）13、关于工程特征下面讲述正确的是：（C ）A、孔特征可以放在实体任意表面上B、特征在定位的时候不能选择子特征作为定位参照C、槽特征建立通槽时是将放置面的法线方向的材料都去除D、沟槽能放在一个长方体上14、关于装配中下列叙述正确的是（ D ）BA、装配中将要装配的零、部件数据都放在装配文件中B、装配中只引入零、部件的位置信息和约束关系到装配文件中。
