下载文档原格式
《Fe-Cr-C堆焊合金组织演变及M7C3结构与细化机制计算》篇一一、引言Fe-Cr-C堆焊合金作为工业制造中常见的合金材料，具有高硬度、良好的耐磨性以及耐腐蚀性等特点，被广泛应用于重工业领域。
合金的组成和组织结构直接决定了其性能和用途。
因此，研究Fe-Cr-C堆焊合金的组织演变以及其内部M7C3结构的细化机制，对于优化合金性能、提高其使用效率具有重要意义。
本文将详细探讨Fe-Cr-C堆焊合金的组织演变过程，并深入分析M7C3结构的形成与细化机制。
二、Fe-Cr-C堆焊合金的组织演变Fe-Cr-C堆焊合金的组织演变是一个复杂的过程，涉及到多种元素之间的相互作用和相变过程。
在堆焊过程中，合金的组织结构会随着温度、时间和成分的变化而发生改变。
首先，在高温熔化阶段，合金中的各元素将充分混合并形成液态。
随着温度的降低，液态合金开始凝固，形成初生相。
初生相的形态和结构将直接影响后续的组织演变。
其次，在固态相变阶段，合金中的元素将进一步扩散和重组，形成新的相。
这些新的相具有不同的晶体结构和性能，对合金的整体性能产生重要影响。
此外，合金的组织演变还受到其他因素的影响，如冷却速度、杂质含量等。
冷却速度的增加会导致合金中形成更多的细小组织，提高其硬度和耐磨性；而杂质含量的增加则可能对组织演变产生不利影响，降低合金的性能。
三、M7C3结构的形成与细化机制M7C3是Fe-Cr-C堆焊合金中常见的碳化物结构。
其形成与细化机制与合金的成分和组织演变密切相关。
首先，M7C3结构的形成主要受到碳元素和铬元素的影响。
在高温熔化阶段，碳和铬元素将充分混合并形成M7C3型碳化物。
这种碳化物具有较高的硬度和稳定性，对提高合金的耐磨性和耐腐蚀性具有重要意义。
其次，M7C3结构的细化机制主要包括晶界强化和元素扩散。
在固态相变阶段，晶界处的原子将重新排列和扩散，使得M7C3结构得以细化并均匀分布。
此外，其他元素的加入也可以起到细化M7C3结构的作用。

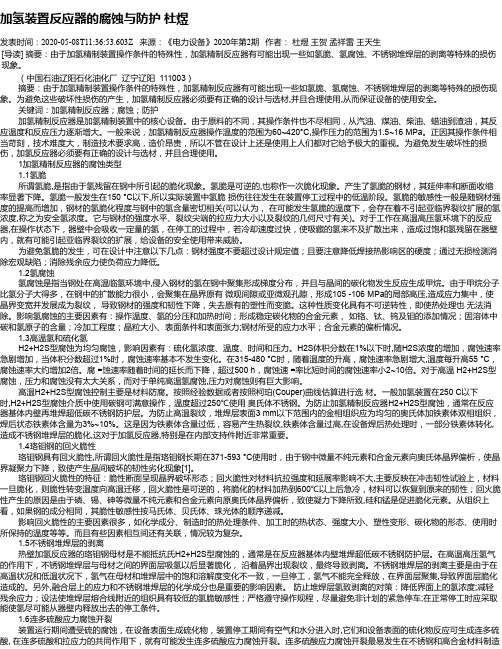

加氢装置反应器的腐蚀与防护杜煜发表时间：2020-05-08T11:36:53.603Z 来源：《电力设备》2020年第2期作者：杜煜王贺孟祥雷王天生[导读] 摘要：由于加氢精制装置操作条件的特殊性，加氢精制反应器有可能出现一些如氢脆、氢腐蚀、不锈钢堆焊层的剥离等特殊的损伤现象。
（中国石油辽阳石化油化厂辽宁辽阳 111003）摘要：由于加氢精制装置操作条件的特殊性，加氢精制反应器有可能出现一些如氢脆、氢腐蚀、不锈钢堆焊层的剥离等特殊的损伤现象。
为避免这些破坏性损伤的产生，加氢精制反应器必须要有正确的设计与选材,并且合理使用,从而保证设备的使用安全。
关键词：加氢精制反应器；腐蚀；防护加氢精制反应器是加氢精制装置中的核心设备。
由于原料的不同，其操作条件也不尽相同，从汽油、煤油、柴油、蜡油到渣油，其反应温度和反应压力逐渐增大。
一般来说，加氢精制反应器操作温度的范围为60~420°C,操作压力的范围为1.5~16 MPa。
正因其操作条件相当苛刻，技术难度大，制造技术要求高，造价昂贵，所以不管在设计上还是使用上人们都对它给予极大的重视。
为避免发生破坏性的损伤，加氢反应器必须要有正确的设计与选材，并且合理使用。
1加氢精制反应器的腐蚀类型1.1氢脆所谓氢脆,是指由于氢残留在钢中所引起的脆化现象。
氢脆是可逆的,也称作一次脆化现象。
产生了氢脆的钢材，其延伸率和断面收缩率显著下降。
氢脆一般发生在150 °C以下,所以实际装置中氢脆损伤往往发生在装置停工过程中的低温阶段。
氢脆的敏感性一般是随钢材强度的提高而增加，钢材的氢脆化程度与钢中的氢含量密切相关(可以认为，在可能发生氢脆的温度下，会存在着不引起亚临界裂纹扩展的氢浓度,称之为安全氢浓度。
它与钢材的强度水平、裂纹尖端的拉应力大小以及裂纹的几何尺寸有关)。
对于工作在高温高压氢环境下的反应器,在操作状态下，器壁中会吸收一定量的氢，在停工的过程中，若冷却速度过快，使吸藏的氢来不及扩散出来，造成过饱和氢残留在器壁内，就有可能引起亚临界裂纹的扩展，给设备的安全使用带来威胁。
第2讲 焊接裂纹1、焊接时的温度循环图图1 焊接温度循环图2、焊接接头中的裂纹肉眼或≤6:1的放大镜能够识别 借助V ＞6:1的显微焊接接头中的缺裂纹宏观裂微观裂冷裂裂纹形晶间裂穿晶裂裂纹形成的原热裂固 化 状 硬 致 效 出 化缩口热 （两种形成均3、接头中裂纹的形态和分布1 焊缝中纵向裂纹（多为结晶裂纹）2 焊缝中横向裂纹（多为延迟裂纹）3熔合区横向裂纹（多为延迟裂纹）4焊缝根部裂纹（延迟、热应力裂纹）5 HAZ根部裂纹（延迟裂纹）6焊趾纵向裂纹（延迟裂纹）7焊趾纵向裂纹（液化、再热裂纹）8焊道下裂纹（延迟、液化、再热裂纹）9层状撕裂10弧坑裂纹（纵向、横向、星形）图2 焊接接头中的裂纹4、热裂纹及形成机理热裂纹是在焊接时高温下产生的，特征是沿晶界开裂。
*结晶（凝固）裂纹是在焊缝结晶过程中，在固相线附近温度，由于凝固金属的收缩，残余液体金属不足而产生；主要产生在含杂质较多的碳钢、低合金钢和单相奥氏体钢焊缝中。
*高温液化裂纹是在焊接热循环峰值温度作用下，在近缝区或多层焊的层间部位低熔共晶被重新熔化，在拉伸应力作用下开裂；主要发生在铬镍高强钢、奥氏体钢中，母材和焊丝中S、P、Si、C偏高时液化裂纹倾向严重。
*多边化裂纹是在焊缝或近缝区，在固相线稍下温度的高温区，刚凝固的金属中存在晶格缺陷（形成多边化边界），使强度和塑性很差，在很小的拉伸应力下开裂；多发生在纯金属或单相奥氏体合金中。
*高温低塑性裂纹是冷却到一定高温范围时，应变与冶金元素交互作用引起塑性低落，沿晶界开裂。
*再热裂纹是在消除应力热处理或在服役过程中，在热影响区粗晶部位发生的；多发生在低合金高强钢、奥氏体钢中。
4.1凝固裂纹（结晶裂纹）焊缝上凝固裂纹（结晶裂纹）的形成：在焊缝冷却过程中，先结晶的金属较纯，后结晶的金属含杂质较多，并富集在晶界，所形成的共晶都具有较低熔点（如FeS与Fe共晶温度988℃）。
在液相线和固相线之间凝固区是一个非常关键的区域，此时在熔池中长大的柱状晶要联接在一起，结晶后期，已经长大的晶粒阻碍了尚存在的液态金属的流动，低熔共晶物被排挤在柱状晶交遇的中心部位，形成“液态薄膜”，同时由于收缩受到了拉伸应力，可能会在这个薄弱地带开裂。
