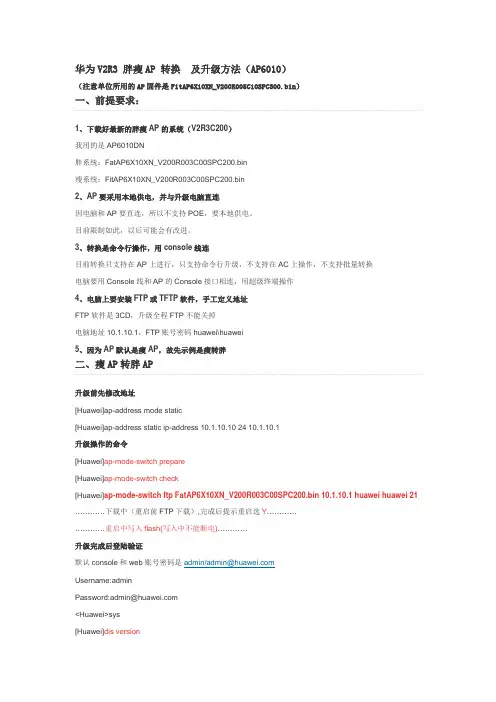

胖瘦AP之间的转换文档

升级前先修改地址[Huawei]ap-address mode static[Huawei]ap-address static ip-address 10.1.10.10 24 10.1.10.1升级操作的命令[Huawei]ap-mode-switch prepare[Huawei]ap-mode-switch check[Huawei]ap-mode-switch ftp FatAP6X10XN_V200R003C00SPC200.bin 10.1.10.1 huawei huawei 21…………下载中（重启前FTP下载）,完成后提示重启选Y……………………重启中写入flash(写入中不能断电)…………升级完成后登陆验证默认console和web账号密码是admin/****************Username:adminPassword:****************<Huawei>sys[Huawei]dis versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.130 (AP6010DN FAT V200R003C00SPC200)Copyright (C) 2011-2013 HUAWEI TECH CO., LTDHuawei AP6010DN Router uptime is 0 week, 0 day, 0 hour, 0 minuteMPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 0 minuteSDRAM Memory Size : 128 M bytesFlash Memory Size : 32 M bytesMPU version information :1. PCB Version : H86D2TD1D200 VER.C2. MAB Version : 03. Board Type : AP6010DN4. BootROM Version : 78升级前要修改地址因AP初始后IP是169.254.1.1和FTP不在同一网段，所以要修改地址，记得保存<Huawei> system-view[Huawei]inter vlan 1[Huawei-Vlanif1]ip add 10.1.10.10 24[Huawei-Vlanif1]quit[Huawei]quit<Huawei>save[Huawei]ap-mode-switch prepare[Huawei]ap-mode-switch check[Huawei]ap-mode-switch ftp FitAP6X10XN_V200R003C00SPC200.bin 10.1.10.1 huawei huawei 21…………提示重启，选Y……………………下载中，写入flash(重启后FTP下载，写入时不能断电)…………升级完成后登陆验证Username:adminPassword:****************<Huawei>sys[Huawei]dis imageImage Status Version==============================================================Image A (Active) AP6X10XN\AP5X10XN\AP3X10XN V200R003C00SPC200B065Image B (Backup) upgrade-assistant-package 003==============================================================[Huawei]dis ver[Huawei]dis versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.130 (AP6010DN FIT V200R003C00SPC200)Copyright (C) 2011-2013 HUAWEI TECH CO., LTDHuawei AP6010DN Router uptime is 0 week, 0 day, 0 hour, 0 minuteMPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 0 minuteSDRAM Memory Size : 128 M bytesFlash Memory Size : 32 M bytesMPU version information :1. PCB Version : H86D2TD1D200 VER.C2. MAB Version : 03. Board Type : AP6010DN4. BootROM Version : 78命令行升级AP用户可以通过命令行的方式来升级固件文件。

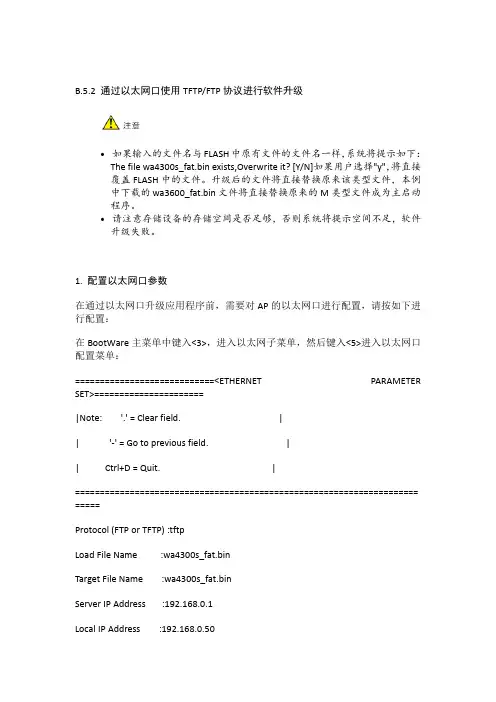

B.5.2 通过以太网口使用TFTP/FTP协议进行软件升级∙如果输入的文件名与FLASH中原有文件的文件名一样，系统将提示如下：The file wa4300s_fat.bin exists,Overwrite it? [Y/N]如果用户选择"y"，将直接覆盖FLASH中的文件。

升级后的文件将直接替换原来该类型文件，本例中下载的wa3600_fat.bin文件将直接替换原来的M类型文件成为主启动程序。

∙请注意存储设备的存储空间是否足够，否则系统将提示空间不足，软件升级失败。

1. 配置以太网口参数在通过以太网口升级应用程序前，需要对AP的以太网口进行配置，请按如下进行配置：在BootWare主菜单中键入<3>，进入以太网子菜单，然后键入<5>进入以太网口配置菜单：============================<ETHERNET PARAMETER SET>======================|Note: '.' = Clear field. || '-' = Go to previous field. || Ctrl+D = Quit. |===================================================================== =====Protocol (FTP or TFTP) :tftpLoad File Name :wa4300s_fat.binTarget File Name :wa4300s_fat.binServer IP Address :192.168.0.1Local IP Address :192.168.0.50Gateway IP Address :FTP User Name :FTP User Password :表9 以太网参数设置说明2. 升级应用程序以上配置均完成后，在BootWare主菜单下键入<3>进入以太网子菜单。

图 2-2 定义黑白名名单
（2）启用接入控制 如图 2-3 所示，在对应 wifi 中，启用黑白名单。 注意：①当启用白名单时，仅允许白名单内的用户接入该无线网络 ②当启用黑名单时，仅限制黑名单内的用户接入该无线网络
图 2-3 启用黑白名单认证
8
2.1.3 隐藏 SSID
基于安全性考虑，在实际运用过程中，可能需要将 wifi 隐藏。APF1.0 支持 隐藏 SSID 功能。如图 2-4 所示，启用隐藏 SSID，确认生效后，该 wifi 对终端不 可见。
如图 1-5 所示，默认 DHCP 地址池为 192.168.100.2/24-192.168.100.254/24， 根据实际情况更改当前配置。 地址池网关为 LAN 口地址， 且不分配。 默认 DHCP 地支持仅分配给无线终端。
图 1-5 DHCP 配置
5
1.5 创建 WIFI
如图 1-6 所示，点击【网络配置】【无线网络】 ，点击【新增】 。创建 SSID、 选择认证方式，点击保存。 注意：认证方式的选择详见功能配置。
2015 年 9 月 28 日
目录
1 上网设置 ............................................................................................................3 1.1 登陆 AP ....................................................................................................3 1.2 设置 WAN ................................................................................................4 1.3 设置 LAN .................................................................................................5 1.4 设置 DHCP ..............................................................................................5 1.5 创建 WIFI ................................................................................................6 1.6 关闭管理 wifi ...........................................................................................6 2 功能配置 ............................................................................................................7 2.1 网络安全 ..................................................................................................7 2.2 无线设置 ..................................................................................................9 2.3 射频优化 ................................................................................................10 2.4 流控设置 ................................................................................................12 3 系统维护 ..........................................................................................................14 3.1 管理员设置 ............................................................................................14 3.2 胖瘦切换 ................................................................................................14 3.3 版本升级 ................................................................................................14

瘦切胖
实验说明：以WA2620i-ANG为例，把瘦版本切为胖版本
1.先在官网的服务支持-----软件下载----无线----找到相应型号的软件版本，下载到桌面
后把.bin的文件重新命名为wa2600a_fat.bin
2.连接好网线配置线，给电脑配置ip地址，在网上下载3CD软件搭建TPTP服务器。

3.上电启动的过程中一直按Ctrl+B 进入bootrom界面
4.先把里边的瘦版本删除（过程比较慢请等待）
5.查看之后确认删除，按0重新返回主菜单
6.点开3CD软件，指定版本文件存放的路径
7.
上边的相关参数的含义：
Protocol:TFTP 选择上传的方法是tftp
Load file name: 指定上传的文件名（这个文件名一定要跟在桌面上存的文件名是一样的）Taget file name:指定上传到设备上的文件名
Server ip address: 指定服务器的ip地址（电脑的ip）
下边的参数默认就可以了
8.（上传版本，上传完之后按0返回主菜单）
9. (指定主启动文件)
10.指定完成之后按下边提示重启设备
11. 等5分钟之后设备启动完成，查看版本：
确实是胖版本，切换成功。

12.如果是胖切瘦，在与AC控制器相连，且控制器里有相应的瘦版本时直接用：ap-mode fit，后等待一段时间就会自动在AC上下载瘦版本，完成切换并注册到AC 。
