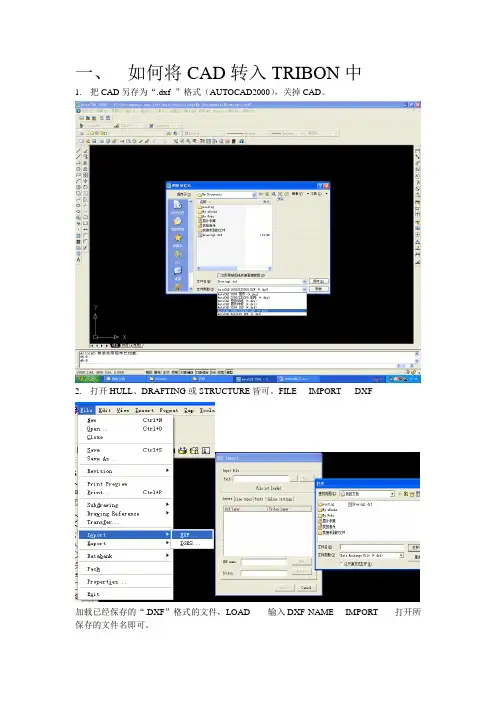

1.在CAD中，将CAD图纸转换成DXF格式，然后通过PU命令将CAD清理一下。
保存成2000/2004版本。
最后一个对话框点否。
2.在TRIBON中，所有的模块通过FILE下的IMPORT对话框。
输入DXF文件的路径，最好放在中文操作系统的非C盘。
点击LOAD,然后点IMPORT,就好了！
还有个问题要注意的就是，因为TRIBON中的字库和CAD不一样，但是如果CAD图纸中有汉字的，会有一堆代码出现，因为系统默认的字体是TBSYSTEMFONT0。
为了将汉字显示出来，给你个建议：通过FORMAT下的DEFAULTS的对话框将TEXT_FONT修改为"宋体",然后点击OK 即可。
1
评分人数。
将AUTOCAD格式2D图纸导入CATIA中方法1、转换AUTOCAD格式在与AUTOCAD软件对接兼容方面，因为CATIA V5 R16软件的兼容模式只有dxf格式，见图1。
我们在把AUTOCAD文件转换成CATIA格式时，须先将AUTOCAD格式另存为dxf格式。
AUTOCAD转换成dxf格式时提供了三个版本，分别是2000版、2004版和2007版，三个版本都可以兼容到CATIA软件中，2000版本的dxf文件的文字能被CATIA的工程图模块识别，其他两个版本不能别识别。
图12、打开dxf文件打开CATIA任何一个模块（零件、曲面等），在工具栏点开“文件”，打开需要编辑的dxf文件，如图2。
打开dxf文件后，被打开的文件会被默认在CATIA的工程图模块里，其中2000版本的dxf文件的文字能被CATIA的工程图模块识别，其他两个版本不能别识别。
图3是以6DCT布置图为例的打开情况。
图2图33、编辑文件我们可以编辑在CA TIA中打开的dxf格式图纸，把图纸放在我们想要的位置，角度等。
图4以“移动”命令为例说明图纸移动。
先点击“移动”命令，在框选需要移动的视图移动即可。
图44、把CATIA工程图转变成可编辑的三维图将导入CATIA中的工程图全部选中，然后复制，如图5。
再在CATIA任一模块(零件、曲面等)进入草绘，将上述复制的图形直接粘贴（ctrl+v）即可，见图6。
完成后可以通过“移动”命令来改变视图的位置，可以把视图移到坐标原点，图7，（我电脑太慢了，移动到原点的那张图做不了，卡死了，自己试试吧）。
最终完成的效果如图8。
我们即可在图中编辑三维数模等工作。
图5图6 图7图8。
CAD图形导入与导出：与其他软件的兼容性设置CAD软件是工程设计中最常用的工具之一。
在设计过程中，往往需要与其他软件进行交互，比如将CAD图形导入到其他软件中进行进一步的处理，或者将其他软件中的图形导入到CAD软件中进行编辑和设计。
然而，不同的软件之间存在着不同的图形格式和数据结构，因此在进行图形导入和导出的过程中，需要进行一些兼容性设置才能确保数据的正确传递和处理。
本文将介绍一些CAD软件中的兼容性设置和技巧，帮助用户顺利进行CAD图形的导入和导出。
首先，我们来介绍CAD图形导入的兼容性设置。
在将其他软件中的图形导入到CAD软件中时，首先要了解其他软件所支持的图形格式。
常见的图形格式包括DXF（Drawing Exchange Format）和DWG （Drawing）等，这些格式不仅被CAD软件广泛支持，而且可以保留图形对象的详细信息和属性。
在导入过程中，用户可以根据需要选择导入的图形格式，同时还可以设置导入选项来确保数据的完整性和准确性。
比如，用户可以选择是否导入图层信息、块定义和属性等，以及是否保留原始坐标系和单位等。
通过设置这些选项，可以更好地控制导入图形的效果和结果。
另外，CAD软件中还提供了一些兼容性设置，用于自动检测和解决导入图形中可能存在的兼容性问题。
比如，在导入DWG图形时，CAD软件可以自动识别和解决图形版本不一致的问题，从而确保导入图形的兼容性和正确性。
此外，CAD软件还支持对导入图形进行一些后处理操作，比如修复损坏的图形对象、合并重叠的图形元素和清除冗余的数据等，以提高导入图形的质量和可用性。
除了图形导入，CAD软件还支持将CAD图形导出到其他软件中进行进一步处理。
在进行图形导出前，用户需要了解目标软件所支持的图形格式和要求。
通常情况下，DXF和DWG格式都是与CAD软件兼容性较好的格式，可以保留图形的详细信息和属性。
在导出过程中，用户可以根据需要选择导出的图形格式，以及设置导出选项来确保数据的完整性和准确性。
CAD材质和贴图的导入与编辑方法CAD建模软件在工程设计中扮演着重要的角色，而材质和贴图又是增加建模逼真度的重要组成部分。
本文将介绍CAD软件中如何导入和编辑材质和贴图，以帮助你更好地完成建模任务。
首先，我们来了解一下如何导入材质和贴图。
大多数CAD软件支持导入各种格式的材质和贴图文件，如JPEG、PNG、BMP等。
在软件中打开你的项目文件，并切换到材质和贴图导入界面。
通常，这个界面可以通过选择“导入”或“添加材质/贴图”等选项来找到。
接下来，选择你想要导入的文件，点击“打开”按钮，软件将会自动将文件导入到项目中。
导入材质和贴图后，你可能需要对其进行进一步的编辑和调整。
在CAD软件中，你可以选择需要编辑的材质或贴图对象，并使用编辑工具进行修改。
常见的编辑工具包括缩放、旋转、平移和变形等。
通过这些工具，你可以根据需要调整材质或贴图的大小、方向和位置，使其更好地适应建模需求。
另外，CAD软件也提供了一些高级的编辑功能，如修改材质的透明度、反射和折射等属性。
通过调整这些属性，可以使材质更加逼真，增强建模作品的真实感。
在编辑界面中，你可以找到这些属性的调整选项，并根据需要进行修改。
此外，在CAD软件中，你还可以使用图像编辑工具对导入的材质和贴图进行进一步编辑。
通过这些工具，你可以对图片的亮度、对比度、色调和饱和度等进行调整，以达到更好的视觉效果。
这些工具通常在软件的编辑菜单中可以找到，包括亮度/对比度、色相/饱和度和色调/曝光等选项。
最后，值得一提的是，CAD软件中还提供了一些预设的材质和贴图库，你可以直接从中选择和应用到你的建模作品中。
这些库中包含了各种常见的材质和贴图，如金属、木材、玻璃等，可以快速帮助你完成建模。
你只需要在软件中打开材质库或贴图库，然后选择你需要的材质或贴图即可。
总结起来，CAD软件中导入和编辑材质和贴图是非常重要的一步，可以提高建模作品的真实感和艺术效果。
通过了解软件的相关功能和操作方法，你可以轻松地导入和编辑材质和贴图，并根据需求调整其大小、方向、位置，甚至修改其属性和进行进一步的图像编辑。
