重力式挡土墙在土木工程领域，重力式挡土墙是一种常见且重要的结构，它在维持土体稳定、防止滑坡和保护建筑物等方面发挥着关键作用。

重力式挡土墙，顾名思义，主要依靠自身的重力来抵抗土体的压力，保持边坡的稳定。

这种挡土墙通常由石块、混凝土或砖块等材料砌成，具有结构简单、施工方便、成本较低等优点。

重力式挡土墙的工作原理其实并不复杂。

当土体对挡土墙施加压力时，挡土墙依靠自身的重量和与地基之间的摩擦力，将压力传递到地基深处，从而达到平衡和稳定的状态。

为了增加挡土墙的稳定性，其底部通常会加宽，形成一个较大的基础。

在设计重力式挡土墙时，需要考虑多个因素。

首先是土体的性质，包括土体的类型、密度、内摩擦角和黏聚力等。

不同类型的土体对挡土墙的压力是不同的，因此需要准确了解土体的特性，以便进行合理的设计。

其次是挡土墙的高度和坡度。

较高的挡土墙需要更大的自重和更稳固的基础来抵抗压力。

坡度的选择也会影响挡土墙的稳定性和经济性。

此外，还需要考虑环境因素，如地震、地下水、气候条件等。

在地震多发地区，挡土墙的设计需要考虑抗震性能；地下水的存在可能会影响地基的承载力和挡土墙的稳定性，需要采取相应的排水措施；气候条件则可能会对挡土墙的材料产生影响，如寒冷地区需要考虑材料的抗冻性能。

重力式挡土墙的施工过程也有一定的讲究。

首先要进行地基处理，确保地基具有足够的承载力和稳定性。

然后按照设计要求进行砌石或浇筑混凝土，施工过程中要保证材料的质量和施工工艺的规范性。

在砌石时，石块之间要紧密咬合，砂浆要饱满；浇筑混凝土时，要保证混凝土的配合比和振捣质量。

同时，要设置排水设施，及时排除墙后的积水，减少水压力对挡土墙的影响。

重力式挡土墙在实际工程中有广泛的应用。

在道路工程中，它可以用于填方路段的边坡支护，防止土体滑坡和坍塌，保障道路的安全；在水利工程中，可用于河堤、渠道的护坡，保护水利设施的稳定；在建筑工程中，可用于地下室的外墙、边坡的支护等。

然而，重力式挡土墙也并非完美无缺。

重力式挡土墙(中国目前常用的挡土墙)范本一：一：挡土墙的定义1.1 重力式挡土墙的概念1.2 重力式挡土墙的作用二：挡土墙的分类2.1 按结构形式分类2.1.1 垂直挡土墙2.1.2 傾斜挡土墙2.2 按材料分类2.2.1 砂石挡土墙2.2.2 混凝土挡土墙2.2.3 钢挡土墙2.3 按施工方式分类2.3.1 预制挡土墙2.3.2 现浇挡土墙三：重力式挡土墙的构造与构件3.1 底座3.2 墙体3.2.1 背填土3.2.2 导水系统3.2.3 防滑层3.2.4 过滤材料3.3 顶部结构3.3.1 排水系统3.3.2 防护层四：重力式挡土墙的施工工序4.1 基坑开挖与处理4.2 底底铺垫层施工4.3 重力式挡土墙墙体施工4.4 导水系统的施工4.5 防滑层的施工4.6 过滤材料的铺设4.7 顶部结构的施工4.8 挡土墙的背填土施工五：常见问题与解决方法5.1 坡顶起翘问题的解决5.2 土体渗透问题的解决5.3 挡土墙倒塌问题的解决六：挡土墙的维护与保养6.1 挡土墙日常维护6.2 挡土墙定期检查6.3 挡土墙的处理与修复七：附件：1. 施工图纸2. 相关规范标准3. 施工工程量清单八：法律名词及注释：1. 土地管理法：土地管理法，即中华人民共和国土地管理法2. 城市规划法：城市规划法，即中华人民共和国城市规划法3. 建筑法：建筑法，即中华人民共和国建筑法范本二：一：国内重力式挡土墙的概述1.1 挡土墙的概念和作用1.2 国内重力式挡土墙的应用场景二：重力式挡土墙的结构与设计2.1 挡土墙的主要构件2.2 挡土墙结构的力学特性2.3 重力式挡土墙的设计考虑因素三：重力式挡土墙的材料与施工方法3.1 主要材料的选择3.2 重力式挡土墙的施工过程3.3 施工中的注意事项四：重力式挡土墙的安全性评估与监测4.1 安全性评估的主要内容4.2 挡土墙的监测方法及数据分析4.3 常见问题及解决方法五：重力式挡土墙的维护与修复5.1 日常维护措施5.2 损坏或倾斜挡土墙的修复方法六：附件：1. 施工图纸和技术规范2. 监测数据记录表格3. 工程量清单七：法律名词及注释：1. 《土地管理法》：中华人民共和国土地管理法，法律编号：2007年修订版2. 《建筑法》：中华人民共和国建筑法，法律编号：2014年修订版3. 《土石方工程施工与验收规范》：GB 50089-2015。

重力式挡土墙在我们的日常生活和工程建设中，常常会看到一种重要的结构——重力式挡土墙。

它就像一位默默坚守的卫士，稳定着土地，保护着我们的道路、建筑和各种设施。

重力式挡土墙，顾名思义，是依靠自身的重力来抵抗土体侧压力的一种挡土结构。

它通常由块石、片石、混凝土预制块等材料建成，具有结构简单、施工方便、成本较低等优点。

从外观上看，重力式挡土墙就像一堵厚实的墙。

它的形状可能是直立的，也可能有一定的倾斜度。

这种形状的设计可不是随意为之，而是经过精心计算和考量的。

直立的墙可以节省空间，但对墙体自身的强度要求较高；倾斜的墙则能更好地分散土体的压力，增加稳定性，但会占用更多的土地。

重力式挡土墙的工作原理其实并不复杂。

当土体在其一侧堆积时，会产生一个侧向的压力，试图推动墙体。

而重力式挡土墙凭借自身的重量，以及与土体之间的摩擦力和粘聚力，来抵抗这个侧向压力，从而保持土体的稳定，防止滑坡、坍塌等危险情况的发生。

在实际应用中，重力式挡土墙的适用范围相当广泛。

比如说，在道路工程中，当道路需要经过山坡或者填方地段时，为了防止土体滑落影响道路安全，常常会修建重力式挡土墙。

在水利工程中，水库、堤坝等周边也可能会用到它，以保证岸坡的稳定。

在建筑工程中，如果建筑物周边的土体高差较大，也会通过建造重力式挡土墙来保障建筑物的安全。

然而，要想建造一座坚固可靠的重力式挡土墙，可不是一件简单的事情。

在设计和施工过程中，需要考虑众多的因素。

首先是地质条件。

不同的地质情况对挡土墙的稳定性有着重要影响。

如果地基软弱，就需要采取加固措施，比如打桩、换填等，以确保墙体有足够的支撑力。

其次是墙体的高度和坡度。

墙体越高，所承受的土体压力就越大，对墙体的强度要求也就越高。

坡度的选择也需要综合考虑稳定性和占地面积等因素。

再者是排水问题。

如果墙后的土体积水过多，水压力会增大，从而降低挡土墙的稳定性。

因此，在设计中必须合理设置排水设施，如排水孔、排水沟等，及时将水排出。

重力式挡土墙类型重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，在工程建设中应用广泛。

它主要用于支挡土体或岩石，防止其坍塌或滑移，以保证边坡的稳定性和周边建筑物的安全。

重力式挡土墙的类型多样，每种类型都有其独特的特点和适用范围。

一、按照墙背倾斜方式分类（一）仰斜式重力挡土墙仰斜式重力挡土墙的墙背向上倾斜，墙背与竖直面的夹角小于 90 度。

这种类型的挡土墙土压力较小，对墙身的稳定性有利。

由于墙背倾斜，填土容易夯实，能够有效地提高填土的质量和稳定性。

然而，其施工相对较为复杂，需要精确控制墙背的倾斜角度。

（二）直立式重力挡土墙直立式重力挡土墙的墙背垂直于地面。

其结构简单，施工方便，常用于地面较为平坦的场地。

但直立式挡土墙所受的土压力较大，对墙身的强度和稳定性要求较高。

（三）俯斜式重力挡土墙俯斜式重力挡土墙的墙背向下倾斜，墙背与竖直面的夹角大于 90 度。

这种挡土墙承受的土压力较大，需要更坚固的墙体结构。

不过，在地形较为陡峭的情况下，俯斜式挡土墙能够更好地适应地形条件。

二、按照建筑材料分类（一）砖砌重力式挡土墙砖砌重力式挡土墙是使用砖块和砂浆砌筑而成。

砖块具有一定的抗压强度，施工相对简便，但整体的抗剪和抗拉能力较弱。

因此，这种类型的挡土墙适用于小型工程和低压力的环境。

（二）毛石重力式挡土墙毛石重力式挡土墙采用未经加工的大块石料砌筑。

毛石的抗压强度较高，能够承受较大的土压力。

但由于毛石形状不规则，施工时需要较高的砌筑技巧。

（三）混凝土重力式挡土墙混凝土重力式挡土墙由混凝土浇筑而成，具有较高的强度和稳定性。

混凝土可以根据需要配置不同的强度等级，以适应不同的工程要求。

这种类型的挡土墙在大型工程中应用广泛。

三、按照墙身断面形式分类（一）矩形重力式挡土墙矩形重力式挡土墙的墙身断面为矩形，结构简单，施工方便。

但其稳定性相对较弱，通常用于高度较低的挡土墙工程。

（二）梯形重力式挡土墙梯形重力式挡土墙的墙身断面为梯形，底部较宽，顶部较窄。

重力式挡土墙简介重力式挡土墙构造介绍范本1: 重力式挡土墙简介一、引言重力式挡土墙是一种常见的挡土结构，常用于道路、铁路、水利工程等领域。

本文将对重力式挡土墙的概念、工作原理及其优缺点进行详细介绍。

二、重力式挡土墙的定义重力式挡土墙是利用自身重量来抵抗土体压力的一种挡土结构。

它通过墙体的自重使土体受到一定的压实，从而达到稳定土体的目的。

三、重力式挡土墙的构造1. 墙体材料：一般使用混凝土或砌块作为挡土墙的墙体材料，具有足够的抗压强度和稳定性。

2. 墙体形状：重力式挡土墙的墙体通常为倒梯形或楔形，以增加墙体的稳定性。

3. 墙体厚度：根据土体的性质和高度来确定墙体的厚度，以确保挡土墙的稳定性和安全性。

4. 墙体排水系统：重力式挡土墙需要设计合理的排水系统，以防止土体中的水分对墙体稳定性的影响。

四、重力式挡土墙的优缺点1. 优点：重力式挡土墙施工简便，成本较低，适用于中小规模的挡土工程。

同时，重力式挡土墙的稳定性较高，抗震性能好。

2. 缺点：重力式挡土墙对地基的要求较高，地基承载力不足时需要采取加固措施。

此外，重力式挡土墙高度有限，不适用于超高挡土工程。

五、附件本文档涉及的附件包括重力式挡土墙的示意图和施工图纸，可供读者参考。

六、法律名词及注释1. 挡土墙：一种用于抵御土体压力的土木工程结构。

2. 抗压强度：材料抵抗压力的能力。

3. 稳定性：结构在各种力的作用下不发生破坏的能力。

范本2: 重力式挡土墙构造介绍一、引言本文将对重力式挡土墙的构造进行详细介绍。

重力式挡土墙作为一种常见的挡土结构，其构造设计对于工程的稳定性和安全性至关重要。

二、重力式挡土墙的基本构造1. 挡土墙的墙体材料：一般使用混凝土或砌块作为重力式挡土墙的墙体材料。

混凝土具有良好的抗压强度和稳定性，砌块墙体则相对较轻便。

2. 挡土墙的墙体形状：为了增加挡土墙的稳定性，其墙体通常采用倒梯形或楔形结构。

这种形状能够有效分散土体压力并增加墙体的抗倾覆能力。

重力式挡土墙设计在土木工程领域，重力式挡土墙是一种常见且重要的结构，用于支撑土体、防止土体坍塌或滑坡，保障工程的稳定性和安全性。

接下来，让我们深入了解一下重力式挡土墙的设计。

重力式挡土墙主要依靠自身的重量来抵抗土压力，维持稳定。

其通常由墙身、基础、排水设施和伸缩缝等部分组成。

在设计重力式挡土墙时，首先要考虑的是墙后土体的性质和压力分布。

土体的类型、重度、内摩擦角和黏聚力等参数都会影响土压力的大小和分布。

根据不同的情况，可以采用库仑土压力理论或朗肯土压力理论来计算土压力。

墙身的设计是重力式挡土墙的核心部分。

墙身的高度和厚度需要根据土压力的大小、墙体材料的强度以及稳定性要求来确定。

一般来说，墙身越高，所需的厚度就越大，以保证足够的自重来抵抗土压力。

同时，墙身的形状也会对其稳定性产生影响。

常见的墙身形状有直线形、折线形和仰斜形等。

仰斜形墙身由于墙背土压力较小，在工程中应用较为广泛。

基础的设计对于重力式挡土墙的稳定性至关重要。

基础需要承受墙体的自重和土压力，并将其传递到地基上。

基础的埋置深度应根据地基的承载能力、冻胀深度和水流冲刷等因素来确定。

一般来说，基础应埋置于地面以下一定的深度，以保证其稳定性和避免受到外界因素的影响。

在软弱地基上，可能需要采用加固措施，如换填、桩基等，来提高地基的承载能力。

排水设施是重力式挡土墙设计中不可忽视的一部分。

如果墙后土体中的水不能及时排出，会增加土压力，降低墙体的稳定性。

因此，通常会在墙身设置排水孔，在墙后设置排水层和盲沟，将水迅速排出。

伸缩缝的设置则是为了防止墙体因温度变化、地基不均匀沉降等原因而产生裂缝。

伸缩缝的间距应根据墙体的长度、材料和施工条件等因素来确定。

在材料选择方面，重力式挡土墙可以采用砖石、混凝土或毛石混凝土等材料。

不同的材料具有不同的强度和经济性，需要根据工程的具体情况进行选择。

设计过程中，还需要进行稳定性验算。

包括抗滑移稳定性验算和抗倾覆稳定性验算。

1103 第3章重力式挡土墙悬臂式挡土墙在土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止其坍塌或滑坡，以保持土体的稳定性。

其中，重力式挡土墙和悬臂式挡土墙是两种应用较为广泛的类型。

重力式挡土墙主要依靠自身的重量来抵抗土体的侧压力。

它通常由块石、片石、混凝土或混凝土预制块等材料砌成。

重力式挡土墙的优点是结构简单、施工方便、造价较低。

由于其依靠自身重力来维持稳定，所以墙体体积较大，对地基承载力的要求相对较高。

在设计重力式挡土墙时，需要考虑多个因素。

首先是墙体的高度和坡度。

墙体高度越高，所需的墙体厚度就越大，以保证足够的稳定性。

坡度的选择则需要综合考虑土体的性质、墙后填土的情况以及施工条件等。

其次是墙身材料的选择。

不同的材料具有不同的强度和耐久性，需要根据工程的具体要求和环境条件来确定。

再者是排水设计。

良好的排水系统能够有效地减少墙后水压力，提高墙体的稳定性。

如果排水不畅，墙后积水会增加土体的侧压力，导致墙体失稳。

重力式挡土墙在实际工程中有广泛的应用。

例如，在道路工程中，它可以用于支撑道路边坡，防止土体滑坡影响道路的正常使用；在水利工程中，可以用于河岸的防护，抵御水流的冲刷；在建筑工程中，可用于地下室的侧墙，保证建筑物的安全。

与重力式挡土墙不同，悬臂式挡土墙则是一种轻型的挡土墙结构。

它由立壁、趾板和踵板三部分组成。

立壁是挡土的主要部分，承受墙后土体的侧压力；趾板位于墙的前端，增加墙体的抗倾覆稳定性；踵板位于墙的后端，增加墙体的抗滑移稳定性。

悬臂式挡土墙的设计需要精确的计算和分析。

其中，墙体的内力计算是关键。

通过对墙体所受的土压力、水压力等进行分析，计算出墙体各部分的弯矩和剪力，从而确定墙体的配筋和尺寸。

此外，悬臂式挡土墙的稳定性验算也非常重要，包括抗倾覆稳定性、抗滑移稳定性和地基承载力验算等。

只有在各项验算都满足要求的情况下，墙体才能保证安全可靠。

悬臂式挡土墙的优点是结构轻巧、美观，对地基承载力的要求相对较低。

重力式挡土墙重力式挡土墙是一种常见的土木工程结构，被广泛应用于公路、铁路、堤坝、隧道和水利工程等领域。

它的主要功能是抵抗土壤侧向压力，确保土坡或土堆的稳定性。

本文将介绍重力式挡土墙的定义、特点、施工要点以及应用领域。

一、定义重力式挡土墙是一种通过自身重力阻止土壤侧向位移的土木结构。

它依靠自身重量与土壤的摩擦力来提供抵抗侧向压力的稳定性。

与其他类型的挡土墙相比，重力式挡土墙不需要附加支撑结构或锚杆，从而简化了施工程序。

二、特点1. 稳定性强：重力式挡土墙通过自身重量来抵抗土壤的侧向压力，稳定性较高，特别适用于较小的土坡或土堆。

2. 施工简便：由于无需额外的支撑结构或锚杆，重力式挡土墙的施工程序相对简单，成本较低。

3. 环境友好：重力式挡土墙通常采用天然石材、混凝土或钢筋混凝土等材料，具有良好的环境适应性和耐久性。

4. 美观性好：重力式挡土墙可以通过选择合适的材料和细节设计，使其与周围环境和谐统一，提升景观价值。

三、施工要点1. 壁面坡度：重力式挡土墙的壁面坡度应根据土壤类型、倾斜度和保持原始地貌等因素确定，通常为1:1.5至1:2。

2. 地基处理：为确保挡土墙的稳定性，应对地基进行充分的处理，如清理杂物、浸湿或固化松软土壤。

3. 材料选择：挡土墙的材料应选择符合设计要求的天然石材、混凝土或钢筋混凝土等材料，并严格按照规范进行施工。

4. 排水系统：合理的排水系统是重力式挡土墙的关键，应通过设置排水管、过滤层和防渗布等设施，确保土壤的排水畅通。

四、应用领域重力式挡土墙广泛应用于以下领域：1. 公路和铁路工程：用于边坡护坡、桥梁基础和路堤防护等；2. 水利工程：用于堤坝、水坝、河道修整等；3. 城市建设：用于城市河道治理、地铁隧道出口、市政设施建设等。

总结：重力式挡土墙是一种简洁高效的土木工程结构，在工程实践中具有广泛的应用。

它通过自身重量来抵抗土壤侧向压力，具有稳定性强、施工简便、环境友好和美观性好等特点。

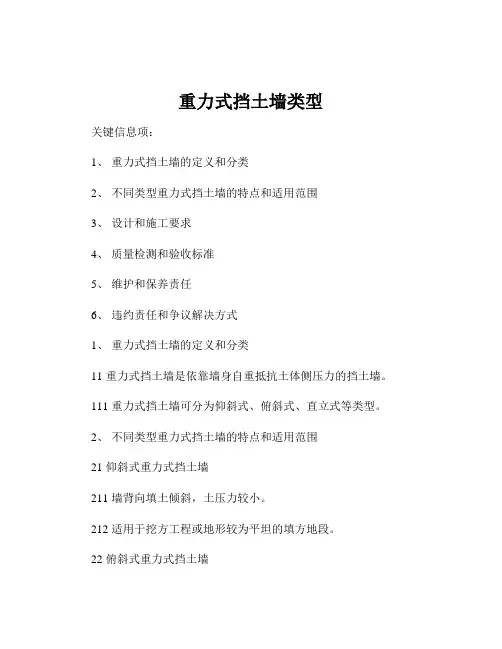

重力式挡土墙类型关键信息项：1、重力式挡土墙的定义和分类2、不同类型重力式挡土墙的特点和适用范围3、设计和施工要求4、质量检测和验收标准5、维护和保养责任6、违约责任和争议解决方式1、重力式挡土墙的定义和分类11 重力式挡土墙是依靠墙身自重抵抗土体侧压力的挡土墙。

111 重力式挡土墙可分为仰斜式、俯斜式、直立式等类型。

2、不同类型重力式挡土墙的特点和适用范围21 仰斜式重力式挡土墙211 墙背向填土倾斜，土压力较小。

212 适用于挖方工程或地形较为平坦的填方地段。

22 俯斜式重力式挡土墙221 墙背向填土倾斜，土压力较大。

222 常用于填方工程，可利用填土重力增加墙体稳定性。

23 直立式重力式挡土墙231 墙背垂直于填土，土压力介于仰斜式和俯斜式之间。

232 适用于地形较为陡峭或对空间要求较高的地段。

3、设计和施工要求31 设计要求311 应根据工程地质条件、填土性质、墙高和墙后填土高度等因素进行设计计算。

312 确定墙体的尺寸、材料强度等参数。

32 施工要求321 基础施工应符合设计要求，保证基础的承载力和稳定性。

322 墙体砌筑应采用合格的材料，保证砌筑质量。

323 墙后填土应分层压实，确保填土的密实度。

4、质量检测和验收标准41 质量检测411 对墙体的尺寸、平整度、垂直度等进行检测。

412 检测材料的强度和质量。

42 验收标准421 墙体应符合设计要求和相关规范的规定。

422 填土的压实度应达到设计要求。

5、维护和保养责任51 施工方在质保期内负责对重力式挡土墙的质量问题进行维修和处理。

52 业主方应定期对挡土墙进行检查和维护，发现问题及时通知施工方。

53 因不可抗力等因素造成的损坏，双方应根据具体情况协商解决维修责任。

6、违约责任和争议解决方式61 违约责任611 若施工方未按照协议要求进行施工，导致工程质量不合格，应承担返工费用和相应的损失。

612 若业主方未按时支付工程款，应按照约定支付违约金。

重力式挡土墙设计范例一、工程背景假设我们要在一个坡度较陡的山坡上修建一条道路，为了保证道路的稳定性和安全性，需要在道路一侧设置重力式挡土墙。

该山坡的土体主要为粉质黏土，重度为 18kN/m³，内摩擦角为 20°，粘聚力为15kPa。

道路的设计荷载为公路I 级。

二、设计要求1、挡土墙高度：根据地形和道路设计要求，确定挡土墙的高度为5m。

2、稳定性要求：挡土墙在自重、土压力和其他荷载作用下，应满足抗滑移和抗倾覆稳定性要求。

3、基底应力要求：基底平均应力不应超过地基承载力，且最大应力与最小应力之比不应超过规定值。

三、设计参数1、墙身材料：采用浆砌片石，重度为 22kN/m³，抗压强度为30MPa。

2、基础材料：采用混凝土基础，重度为 25kN/m³，抗压强度为25MPa。

四、土压力计算1、主动土压力系数：根据库仑土压力理论，计算主动土压力系数Ka。

Ka ＝ tan²(45° 20°／2) ＝ 0492、土压力分布：土压力呈三角形分布，顶部土压力为零，底部土压力强度为：e ＝Ka × γ × h ＝ 049 × 18 × 5 ＝ 441kN/m3、土压力合力：土压力合力 Ea 为土压力分布图形的面积，即：Ea ＝ 05 × 441 × 5 ＝ 11025kN4、土压力作用点位置：距墙底的距离为 h/3 ＝ 5/3 ＝ 167m。

五、稳定性验算1、抗滑移稳定性验算：抗滑移稳定性系数 Ks ＝（W ＋Ey)μ ／ Ex其中，W 为挡土墙自重，Ey 为墙后土压力的水平分力，Ex 为墙后土压力的水平分力，μ 为基底摩擦系数。

挡土墙自重 W ＝ 05 × 5 ×（22 18) × 5 ＋ 5 × 18 ＝ 275kNEy ＝Ea × cos(α δ) ＝ 11025 × cos(0 10°）＝ 1081kN （假设墙背与填土之间的摩擦角δ ＝ 10°）Ex ＝Ea × sin(α δ) ＝ 11025 × sin(0 10°）＝－191kN基底摩擦系数μ 取 04，则：Ks ＝（275 ＋ 1081) × 04 ／ 191 ＝ 78 ＞ 13 （满足要求）2、抗倾覆稳定性验算：抗倾覆稳定性系数 Kt ＝（G × x0 ＋ Ey × zy) ／（Ex × zx)其中，G 为挡土墙自重，x0 为挡土墙重心到墙趾的水平距离，zy 为 Ey 作用点到墙趾的距离，zx 为 Ex 作用点到墙趾的距离。

五种常见挡土墙类型在建筑和土木工程领域，挡土墙是一种重要的结构，用于支撑和防止土体或岩石的坍塌，保持边坡的稳定性。

下面就为您介绍五种常见的挡土墙类型。

一、重力式挡土墙重力式挡土墙是依靠自身的重力来抵抗土压力的。

它通常由块石、混凝土或毛石等材料砌筑而成。

这种挡土墙的优点是结构简单、施工方便、成本较低。

由于其依靠自身重量维持稳定，所以体积相对较大，适用于地基承载力较好、墙高不大且石料丰富的地区。

重力式挡土墙的墙面可以是直立的，也可以是倾斜的。

直立式墙面节省用地，但土压力较大；倾斜式墙面则能减小土压力，但占地面积会相应增加。

在设计重力式挡土墙时，需要考虑墙体的稳定性、基底的承载力以及墙身的强度等因素。

二、悬臂式挡土墙悬臂式挡土墙由立壁、趾板和踵板三个部分组成，就像一个伸出的悬臂。

立壁承受土压力，趾板和踵板则分别位于墙的前端和后端，起到平衡和稳定的作用。

这种挡土墙的优点是结构轻巧、截面尺寸小，能够节省材料。

但它对钢筋和混凝土的用量要求较高，施工难度相对较大。

悬臂式挡土墙适用于墙高较大、地基承载力较低的情况。

在设计悬臂式挡土墙时，要精确计算立壁和底板的内力，合理配置钢筋，以确保墙体的强度和稳定性。

三、扶壁式挡土墙扶壁式挡土墙可以看作是悬臂式挡土墙的改进型，它在悬臂式挡土墙的基础上，每隔一定距离增设扶壁，以增强墙体的稳定性和抗变形能力。

扶壁式挡土墙的优点是能够承受较大的土压力，适用于更高的墙体。

由于扶壁的存在，墙体的整体性更好，但其施工工艺相对复杂，成本也较高。

在实际工程中，扶壁式挡土墙常用于填方路段、高填方桥台等部位。

四、锚杆式挡土墙锚杆式挡土墙是由锚杆、肋柱和挡板组成的支挡结构。

锚杆锚固在稳定的地层中，通过锚杆的抗拔力来平衡土压力，肋柱和挡板则起到支撑和防护的作用。

这种挡土墙的优点是结构自重轻、节约占地、施工方便，能够适应各种复杂的地形和地质条件。

但锚杆的施工质量要求较高，需要专业的设备和技术。

锚杆式挡土墙适用于高陡边坡、岩石地层等情况，常用于公路、铁路的边坡防护工程。

重力式挡土墙设计在土木工程领域中，重力式挡土墙是一种常见且重要的结构，它被广泛应用于道路、桥梁、水利等工程中，用于支撑土体、保持边坡稳定以及防止土体滑坡等。

重力式挡土墙的设计需要综合考虑多个因素，包括地质条件、墙高、墙后填土性质、荷载情况等，以确保其安全性、稳定性和经济性。

一、重力式挡土墙的工作原理重力式挡土墙主要依靠自身的重力来抵抗墙后土体的推力，从而保持墙身的稳定。

当墙后土体产生水平推力时，挡土墙通过墙身的重力和墙底与地基之间的摩擦力来平衡这一推力。

同时，墙身的重力还可以产生一个抗倾覆力矩，以防止挡土墙发生倾覆破坏。

二、重力式挡土墙的类型重力式挡土墙根据其墙背的倾斜情况可以分为仰斜式、垂直式和俯斜式三种类型。

仰斜式挡土墙的墙背向上倾斜，其土压力相对较小，适用于墙高较大且墙后填土为砂土等排水良好的情况。

垂直式挡土墙的墙背垂直，其土压力介于仰斜式和俯斜式之间，适用于墙高不大且地形较为平坦的情况。

俯斜式挡土墙的墙背向下倾斜，其土压力较大，但施工较为方便，适用于墙高不大且墙后填土为黏性土等排水不良的情况。

三、重力式挡土墙的设计要点1、墙身材料的选择重力式挡土墙的墙身材料通常采用浆砌片石、混凝土或毛石混凝土等。

材料的选择应根据工程的具体情况和当地的材料供应情况来确定，同时要考虑材料的强度、耐久性和经济性。

2、墙身尺寸的确定墙身尺寸的确定是重力式挡土墙设计的关键。

墙高、墙顶宽度、墙底宽度等尺寸应根据墙后土体的性质、墙身材料的强度、地基承载力以及稳定性验算等因素来确定。

一般来说，墙高越高，墙顶宽度和墙底宽度应越大，以保证挡土墙的稳定性。

3、排水设计排水设计对于重力式挡土墙的稳定性至关重要。

墙身应设置排水孔，以排除墙后土体中的水分，减小水压力对挡土墙的影响。

排水孔的间距、孔径和布置方式应根据墙后土体的渗透性和排水量来确定。

同时，墙后应设置排水盲沟或反滤层，以防止排水孔堵塞和土体流失。

4、地基处理重力式挡土墙的地基应具有足够的承载力和稳定性。

重力式挡土墙验算一、重力式挡土墙的工作原理重力式挡土墙主要依靠自身的重力来抵抗墙后土压力。

当土体作用在挡土墙上时，会产生水平和垂直的分力。

重力式挡土墙通过其自身的重量和墙底与地基之间的摩擦力，来平衡这些土压力，从而保持稳定。

二、重力式挡土墙验算的主要内容1、抗滑移稳定性验算抗滑移稳定性是指挡土墙在土压力作用下，沿基底不会发生滑移的能力。

其验算公式为：Ks ＝（G ＋ Ean）μ ／ Eax其中，Ks 为抗滑移稳定安全系数；G 为挡土墙自重；Ean 为墙后土压力的垂直分力；μ 为基底摩擦系数；Eax 为墙后土压力的水平分力。

一般要求 Ks 大于规定的安全系数。

2、抗倾覆稳定性验算抗倾覆稳定性是指挡土墙在土压力作用下，绕墙趾不会发生倾覆的能力。

其验算公式为：Kt ＝（Gx0 ＋ Eazxf）／（Eaxxf）其中，Kt 为抗倾覆稳定安全系数；x0 为挡土墙重心至墙趾的水平距离；xf 为土压力作用点至墙趾的水平距离；Eaz 为墙后土压力的竖向分力。

通常 Kt 也需要大于规定的安全系数。

3、基底应力验算基底应力验算主要是检查基底的最大和最小应力是否超过地基的承载能力。

基底应力分布应满足以下条件：σmax ≤ 12fσmin ≥ 0其中，σmax 为基底最大应力；σmin 为基底最小应力；f 为地基承载力特征值。

4、墙身强度验算墙身强度验算包括抗压强度验算和抗剪强度验算。

根据挡土墙的材料和受力情况，计算墙身所承受的压力和剪力，并与材料的强度指标进行比较，确保墙身不会发生破坏。

三、验算所需的参数确定1、土压力计算土压力的计算方法有多种，常见的有库仑土压力理论和朗肯土压力理论。

根据实际情况选择合适的理论，并确定土的物理力学参数，如内摩擦角、粘聚力、重度等。

2、挡土墙几何尺寸包括墙高、墙顶宽度、墙底宽度、墙背坡度等。

这些尺寸的确定需要综合考虑工程要求、地形条件、地基情况等因素。

3、材料参数如挡土墙所用材料的重度、抗压强度、抗剪强度等。

重力式挡土墙设计重力式挡土墙是一种依靠自身重力来维持稳定的挡土结构，广泛应用于土木工程中，如道路、桥梁、水利等工程。

它具有结构简单、施工方便、造价低廉等优点。

接下来，让我们深入了解一下重力式挡土墙的设计。

一、重力式挡土墙的类型重力式挡土墙根据墙背的倾斜情况，可分为仰斜式、直立式和俯斜式三种。

仰斜式挡土墙的墙背向填土一侧倾斜，土压力较小，适用于挖方工程。

直立式挡土墙的墙背垂直，施工较为方便，常用于填方工程。

俯斜式挡土墙的墙背向填土一侧倾斜，土压力较大，但可利用墙背填土的重力来增加稳定性。

二、重力式挡土墙的设计原则1、稳定性稳定性是重力式挡土墙设计的首要原则。

挡土墙应在各种荷载作用下，包括土压力、水压力、地震力等，保持自身的稳定，不发生滑移、倾覆或过大的沉降。

2、强度挡土墙的墙体和基础应具有足够的强度，能够承受各种外力的作用，不发生破坏。

3、经济性在满足稳定性和强度要求的前提下，应尽量降低工程造价，选择合适的材料和结构形式。

4、美观性在一些对景观要求较高的工程中，还应考虑挡土墙的外观美观，使其与周围环境相协调。

三、重力式挡土墙的设计参数1、墙高墙高是重力式挡土墙设计的重要参数之一，它取决于填土的高度和工程的需要。

2、墙顶宽度墙顶宽度应根据墙体的稳定性和施工要求确定，一般不宜小于 05 米。

3、墙底宽度墙底宽度是保证挡土墙稳定性的关键参数，通常根据土压力的大小、墙体材料的重度和地基承载力等因素计算确定。

4、墙面坡度墙面坡度的选择应考虑土压力的分布和墙体的稳定性，一般仰斜式墙面坡度为 1:025 至 1:04，直立式墙面坡度为 1:0，俯斜式墙面坡度为1:025 至 1:04。

5、基础埋深基础埋深应根据地基的性质、冻胀深度和水流冲刷等因素确定，一般应在天然地面以下不小于 05 米。

四、土压力计算土压力是重力式挡土墙设计的主要荷载，其计算方法主要有库仑土压力理论和朗肯土压力理论。

库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论适用于墙背垂直、光滑，填土表面水平的情况。

重力式挡土墙施工方案一、工程概述重力式挡土墙通常依靠自身重力来维持稳定，用于支挡土体或防止土体滑坡。

本次施工的重力式挡土墙位于_____地段，总长度为_____米，高度在_____米至_____米之间。

其主要作用是保护周边道路及建筑物的安全，防止山体滑坡等地质灾害的发生。

二、施工准备1、技术准备熟悉施工图纸，了解设计意图，进行技术交底。

编制施工组织设计和施工方案，明确施工流程和质量控制要点。

进行测量放线，确定挡土墙的位置和高程。

2、材料准备选用质地坚硬、无风化、无裂缝的石料，其强度应符合设计要求。

准备好水泥、砂、碎石等原材料，确保其质量符合相关标准。

准备好模板、脚手架等施工辅助材料。

3、机械设备准备配备挖掘机、装载机、搅拌机、振捣器等施工机械设备。

对机械设备进行调试和维护，确保其性能良好。

4、现场准备清理施工现场的障碍物，平整场地。

修筑施工便道，确保材料运输和施工车辆通行顺畅。

三、施工工艺流程1、基础开挖根据测量放线的结果，采用挖掘机进行基础开挖。

开挖过程中要注意控制基底标高和边坡坡度，避免超挖和欠挖。

如遇地质不良情况，应及时采取加固措施。

2、基础处理基础开挖完成后，对基底进行平整和夯实。

如基底为软弱土层，应进行换填处理，换填材料应符合设计要求。

3、模板安装基础模板采用钢模板或木模板，安装时要保证模板的平整度和垂直度。

模板之间的接缝要严密，防止漏浆。

采用对拉螺栓和支撑体系固定模板，确保模板的稳定性。

4、钢筋绑扎如设计有钢筋，应按照设计要求进行钢筋的加工和绑扎。

钢筋的规格、型号、数量和间距应符合设计要求。

钢筋的接头应采用焊接或机械连接，接头质量应符合相关标准。

5、混凝土浇筑基础混凝土采用商品混凝土或自拌混凝土，浇筑时要分层振捣密实。

混凝土的坍落度应符合设计要求，浇筑过程中要注意防止混凝土离析。

混凝土浇筑完成后，要及时进行养护，养护时间不少于 7 天。

6、墙身砌筑基础混凝土达到一定强度后，开始进行墙身砌筑。
