微机保护整定计算原则

  • 格式：doc
  • 大小：67.50 KB
  • 文档页数：22

微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV得线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸与后加速保护以及过负荷保护,每个保护通过控制字可投入与退出。

为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。

在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。

其中各段电流保护得电压元件与方向元件通过控制字可投入与退出。

(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护得最大短路电流整定,时限一般取0～0、1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1、2～1、3;I max为线路末端故障时得最大短路电流;E P 为系统电压;Z P min为最大运行方式下得系统等效阻抗;Z1为线路单位长度得正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护得电流定值I dzⅡ应对本线路末端故障时有不小于1、3～1、5得灵敏度整定,并与相邻线路得电流速断保护配合,时限一般取0、5秒,写成表达式为:I dz、Ⅱ=KI dzⅠ、2式中:K为可靠系数,一般取1、1～1、2;I dzⅠ、2为相邻线路速断保护得电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路得延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz、Ⅲ=K max｛I dzⅡ、2 ,I L｝式中:K为可靠系数,一般取1、1～1、2;I dzⅡ、2为相邻线路延时段保护得电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障就是不利得。

为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。

反时限过电流保护得电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1、5得灵敏系数,相邻线路末端短路时,灵敏系数不小于1、2,同时还要校核与相邻上下一级保护得配合情况。

选择哪一条反时限特性曲线完全取决于负荷特性与与其她相邻继电保护相配合。

反时限特性特别适用于保护直配线、变压器、电动机以及低压配电线路,尤其就是在线路有分支线,且分支线用高压熔断器保护时具有更优秀得保护特性。

(五)电压闭锁得电流保护一般情况下,电压元件作闭锁元件,电流元件作测量元件。

对Ⅰ、Ⅱ电流保护,电压元件应保证线路末端故障有足够得灵敏度。

对Ⅲ电流保护,电压元件应躲过保护安装处得最低运行电压。

低电压闭锁元件引入电流保护,可提高电流保护得工作可靠性,也可提高电流保护得灵敏度。

低电压元件得动作电压一般取60%～70%得额定电压。

(六)低周减载为防止重合闸期间,低周减载误动作,一般设置低电压、低电流以及滑差闭锁元件。

低电压元件得动作值取65%～70%得额定电压,低电流元件得动作值取10%得额定电流,滑差闭锁元件取3Hz/S。

为防止暂态误动作,设置0、3～1秒得延时。

(七)低压减载电力系统有时会出现有功功率与无功功率缺额得情况。

无功功率缺额会带来电压得降低,从而导致有功功率负荷降低,这样系统频率可能降低很少或不降低。

在这种情况下,借助低周减载来保证系统稳定运行就是不够得,这时还需装设低压减负荷装置,即低压减载。

按动力负荷得允许临界电压为65%～75%Ue,也可根据小系统无功平衡情况取70%～80% Ue,动作时间一般取1～2秒。

二、变压器主保护装置(一)差动电流速断保护定值差动电流速断保护定值应躲过外部故障得最大不平衡电流与空投变压器时得初始励磁涌流,表达式为:I sd =max｛K1Ie,K2I bp、max｝式中:K1为倍数,视变压器容量与系统电抗大小而定,一般变压器容量在6、3MV A以下,K=7～12;6、3～31、5MV A,K=4、5～7;40～120MV A, K=3～6;120MV A以上, K=2～5I e为变压器额定电流;K2为可靠系数,取1、3～1、5;I bp、max为外部故障时得最大不平衡电流,I bp、max由下面得表达式确定:I bp、max=(K1K2K3+△U+△m)I K、max式中:K1为同型系数,型号相同时取0、5,不同时取1;K2为非周期分量系数,一般取1、5～2;K3为电流互感器变比误差引起得不平衡电流系数,一般取K3=10%;△U为偏离额定电压最大得调压百分比,如调压抽头为±2×2、5%时,则△U=5%;△m为保护装置电流平衡调整不连续引起得不平衡电流系数,一般取0、05;I K、max为外部故障时通过变压器基本侧得最大短路电流。

(二)比率差动保护定值本装置采用两折线比率制动特性,需确定得参数就是最小动作电流I bl,拐点电流I b以及比率制动系数K bl。

1、最小动作电流I bl最小动作电流应躲过外部故障切除时差动回路得不平衡电流,即I bl=KI bp式中:K为可靠系数,对双绕组变压器取1、2～1、3,对三绕组变压器取1、4～1、5,对谐波较为严重得场合应适当增加;I bp为变压器正常运行时差动回路得不平衡电流,可认为变压器处在额定运行状况,I bp由下面表达式确定:I bp=(K1K2K3+△U+△m)I e式中:I e为变压器基本侧得额定电流,其她参数同上面外部故障时得最大不平衡电流表达式中得意义相同。

一般取I bl=(0、2～0、5)I e。

2、拐点电流I b比率差动元件得拐点电流I b一般取0、5～1、0倍得额定电流,以保证匝间短路在制动电流小于额定电流即Izd＜Ie时,没有制动作用。

3、制动系数K bl制动系数K bl得整定可按下式整定:K bl=(KI bp、max-I bl)/(I zd、max-I b)式中:K为可靠系数,取1、3～1、5;I bp、max为外部故障时得最大不平衡电流,同上;I zd、max为最大制动电流,考虑到区外故障时得制动电流均就是通过变压器得短路电流,即I zd、max=I K、max 制动系数K bl一般取0、3～0、7。

4、CT断线闭锁正常情况下判别CT断线就是通过检查高、中、低三侧电流,如果其中某侧有一相无流,即认为该相CT断线。

为防止变压器故障时CT断线误闭锁,装置设置了一门槛电流I CT,只有所有电流小于ICT时才开放CT断线检查。

I CT按最大负荷电流整定。

三、变压器后备保护测控装置(一)带复合电压闭锁得电流保护为了防止变压器外部故障引起得过电流及作为变压器得后备保护,应装设带复合电压闭锁得过电流保护。

变压器过电流保护得装设可按以下原则确定:（1）对于单侧电源得变压器。

后备保护装设于电源侧,作为差动保护、瓦斯保护或相邻元件得后备。

（2）对于多侧电源得变压器,后备保护应装设于变压器各侧,其作用为:a.作为变压器差动保护得后备,要求动作后起动总出口继电器。

b.变压器各侧装设得后备保护,主要作为各侧母线与线路得后备保护,要求只动作于跳开本侧得短路器。

c.作为变压器短路器与其电流互感器之间死区故障得后备保护。

1、电流定值a、按躲过变压器最大负荷电流整定,即I dz =KI L、max式中:K为可靠系数,取1、1～1、2;I L、max为变压器得最大负荷电流b、按与相邻保护配合整定。

当变压器低压侧具有出线保护时,应与其配合,即I dz =KI dz、L式中:K为可靠系数,取1、2～1、5;I dz、L为变压器低压出线电流保护定值,应取各出线中得最大值。

2、时间定值a、单侧电源变压器动作时间t应与负荷侧出线保护动作时间t l相配合,即t=t l+△t;b、多侧电源变压器各侧得后备保护动作时间与各侧出线动作时间相配合,动作后跳三侧短路器得保护段得动作时间应能与各侧得保护动作时间相配合。

3、复合电压定值a、低电压定值当低电压元件取之于变压器低压侧电压互感器时,应躲过正常运行时可能出现得最低电压,一般取0、6～0、8U e 。

当低电压元件取之于变压器高压侧电压互感器时,一般取0、7U e 。

对发电厂得升压变压器,当低电压元件取发电机侧电压互感器时,应躲过发电机失磁运行得最低电压,一般取0、5～0、6U e 。

b、负序电压定值负序电压定值得整定按躲过正常运行时得最大不平衡电压整定,一般负序电压取0、06～0、08U e。

(二)变压器得零序保护对于中性点直接接地电网中得变压器,应装设零序(接地)保护,作为变压器与相邻元件(包括母线)接地故障得后备保护。

在变压器得零序电流保护中,只有在低压侧绕组零序等值电抗不为零且高压侧与中压侧中性点均接地得三绕组变压器以及自耦变压器上,才需零序方向元件。

对普通得三绕组变压器与双绕组变压器得零序电流保护,不需零序方向元件。

当变压器中性点不接地运行时,采用零序过电压元件与间隙零序电流来构成变压器得零序保护。

1、零序电流Ⅰ段定值零序电流Ⅰ段整定电流与相邻线路得零序过流保护Ⅰ段配合,即I01、dz=KC0I01、L式中,K为可靠系数,取1、1;C0为零序电流分配系数,等于流过本保护得零序电流与流过线路零序电流之比;I01、L为与之配合得相邻线路零序电流保护得定值。

零序Ⅰ段保护设两个时限t1与t2,t1与相邻零序电流保护Ⅰ段配合,取t1=0、5～1s,动作于母线解列或跳分段断路器,以缩小故障影响范围;t2=t1+△t跳开变压器高压侧断路器。

2、零序电流Ⅱ段定值零序电流Ⅱ段整定电流与相邻线路得零序过流保护后备段配合,即I02、dz=KC0I02、L式中,K为可靠系数,取1、1;C0为零序电流分配系数,等于流过本保护得零序电流与流过线路零序电流之比;I02、L为与之配合得相邻线路零序电流保护后备段得定值。

零序Ⅱ段保护设两个时限t3与t4,t3=t max+△t,其中t max为相邻线路零序电流保护后备段得最大动作时限,t3动作于母线解列或跳分段断路器;t4=t3+△t跳开变压器高压侧断路器。

3、间隙零序电流保护对中性点装设放电间隙得分级绝缘变压器,当变压器中性点不接地运行时,投入间隙零序电流保护与零序电压保护,作为变压器中性点不接地运行时得零序保护。

电网内发生一点接地故障,若变压器零序后备保护动作,则首先切除其她中性点直接接地运行得变压器。

倘若故障点仍然存在,变压器中性点电位升高,放电间隙击穿,间隙零序电流保护动作,经短延时(0～0、1s)将母联解列,经稍长延时(0、3～0、5s)切除不接地运行得变压器。

间隙零序电流保护一次动作值通常取100A。

4、零序电压保护零序电压保护定值应躲过电网存在中性点情况下单相接地时开口三角侧得最大零序电压,一般取180V。

(四)过负荷过负荷保护安装地点,要能反映变压器所有绕组得过负荷情况。

合集下载

供配电微机常用保护整定计算

供配电微机常用保护整定计算

筑龙网w ww .z hu lo ng .c om供配电微机常用保护整定计算摘 要 本文根据对供配电微机综合保护控制装置的实验摸索和理论研究，结合目前国内外常用微机综合保护控制装置的特点，简化了供配电设备微机常用保护的整定计算方法，给出了实用的计算数据。

关键词 供配电，微机保护，综合保护，整定计算1 引言随着微计算机技术的发展，微机综合保护控制装置（以下简称微机保护）将在供配电系统保护中获得广泛的应用。

如何将微机保护设置的恰到好处是摆在每个微机保护应用人员的重要任务。

微机保护装置的各种保护功能通常具有4~6段，每段保护既可选定时限也可为反时限，如将定时限动作时间设为0即成为速断保护，而且还可以通过编程自定义您所需要的各种保护和控制的新功能组合，再将多种保护和控制功能组成保护控制功能组，多组保护控制功能组之间可根据输入状态自动转换。

考虑经济和安装等问题而不必装设的机电式保护功能在微机保护中已变的非常容易实现。

2 微机保护整定计算基础由于互感器、断路器等测量和执行元件及微机保护自身性能的提高，以及利用微计算机对多个供配电所或大型供配电系统的全部微机保护进行整定计算的需要，用于机电式保护继电器的部分整定计算方法已不能适应其要求，应给予修正。

2.1 互感器变比在微机保护整定计算中，为了适应互感器二次数值的不同，不是采用互感器变比参与计算，用物理量作为整定值，而是用互感器的一次值作为计算参数，采用相对值作为整定数据。

2.2 接线系数由于机电式继电器的电流输入可为单相也可为两相差接，因此在整定计算时必须采用接线系数加以区分，而微机保护装置是同时输入三相数据，如仅有两相输入源也可由这两相输入源之和取反的方式作为第三相输入源，据此，在微机保护整定计算时已不需考虑接线系数。

2.3 返回系数微机保护不必因接点压力问题考虑返回系数，通常过量动作返回系数K re 大于0.95，欠量动作K re 小于1.05，一些微机保护甚至达到0.98或1.02。

变压器微机保护整定计算

变压器微机保护整定计算

变压器微机保护整定计算变压器是电力系统中常用的电气设备之一，其作用是将高电压变换为低电压，或者低电压变换为高电压。

在变压器运行的过程中，由于外界原因或者内部故障，有时候会出现过载、短路、过电压等问题，这是对变压器的安全运行造成了威胁。

为了保证变压器的安全运行，我们一般都会对变压器进行微机保护的整定计算。

本文将详细介绍变压器微机保护的整定计算方法。

过载是变压器运行中最常见的故障之一，当变压器长时间工作在额定负荷以上，会导致变压器的温升过高，甚至烧坏变压器。

为了保护变压器不被过载损坏，我们需要进行过载保护的整定计算。

过载保护的整定计算主要有以下几个步骤：1）确定过载保护的额定电流Ir。

Ir=牵引负荷电流+30%的发电机电流2）计算负载电流Il。

Il=变压器额定容量/（根号3×变压器额定电压）3）计算过载比例Ir/Il。

4）根据变压器的额定载流量和过载比例，查表得到整定系数。

5）根据整定系数计算过载保护的整定电流。

短路是变压器运行中较为严重的故障之一，当变压器的绕组短路时，会导致瞬时电流急剧增大，电压下降，进而引起设备的损坏。

为了防止短路故障对变压器的损害，我们需要进行短路保护的整定计算。

短路保护的整定计算主要有以下几个步骤：1）确定短路保护的额定电流Ik。

Ik=变压器额定容量/（根号3×变压器额定电压）2）计算短路电流Is。

Is=Ik×变压器的短路阻抗3）根据变压器的额定容量和短路电流，查表得到整定系数。

4）根据整定系数计算短路保护的整定电流。

过电压是变压器运行中常见的故障之一，主要是由于外界原因或者系统自身故障引起的电压突然升高。

过电压的存在会对变压器的绝缘性能造成严重的威胁，所以需要进行过电压保护的整定计算。

过电压保护的整定计算主要有以下几个步骤：1）确定过电压保护的额定电压Ub。

Ub=变压器额定电压×（1+5%）2）确定变压器的耐受电压Ud。

Ud=变压器的绝缘耐压水平×1.53）确定整定系数K。

微机过电流保护课设整定计算

微机过电流保护课设整定计算

不满足要求
4、保护2电流Ⅰ段整定计算。
（1）动作电流 。按躲过最大运行方式下本线路末端（即d2点）三相短路时流过保护的最大短路电流来整定，即
(2)动作时限。
第Ⅰ段为电流速断，动作时间为保护装置的固有动作时间，即 。
（3）灵敏系数校验。
在最大运行方式下发生三相短路时的保护范围为：
则 满足要求
在最小运行方式下是保护范围为
则 满足要求
综上，保护1只有Ⅰ、Ⅱ段保护，即电流速断保护、限时电流Ⅱ段动作电流为1.0A 动作时间为0.5s.
保护2装设电流速断保护，动作电流为0.85A 动作时间为0s.
线路末端（d3点）短路时，要求保护3动作，而保护1、保护2不动作，所以保护3动作电流整定为0.7A，动作时间0s.
在最小运行方式下是保护范围为
则 满足要求
2、保护Ⅰ的Ⅱ段整定计算。
（1）动作电流 按与相邻线路保护Ⅰ段动作电流相配合的原则来整定，即
（2）动作时限。应比相邻线路保护Ⅰ段动作时限高一个时限级差 ,即
（3）灵敏系数校验。利用最小运行方式下本线路末端发生两相金属性短路时流过保护的电流来校验灵敏系数，即
满足要求
3、保护1电流Ⅲ段整定计算。
（1）动作电流 。按躲过本线路可能流过的最大负荷电流来整定，即
(2)灵敏系数校验。
作近后备保护时，利用最小运行方式下本线路末端（d1点）发生两相金属性短路时流过保护装置的电流来校验灵敏系数，即
不满足要求
作远后备保护时，利用最小运行方式下相邻线路末端（d2点）发生两相金属性短路时流过保护装置的电流来校验灵敏系数，即

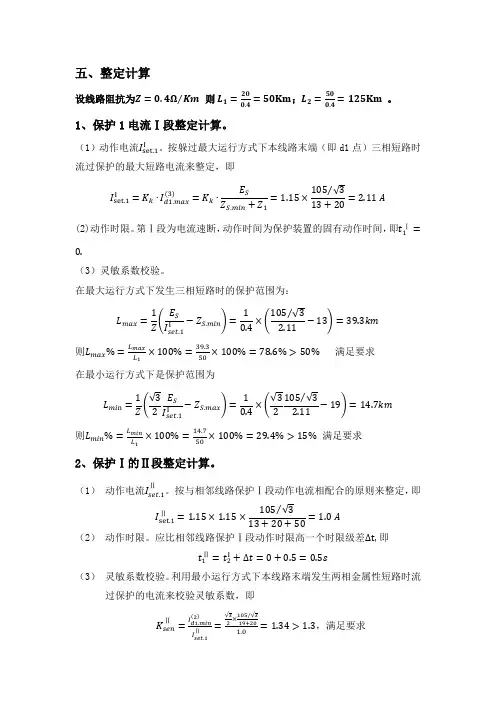

五、整定计算
