染料敏化太阳能电池物理科学与技术学院化学物理学交叉培养班张玲玲 2011213434 摘要染料敏化太阳电池主要是模仿光合作用原理，研制出来的一种新型太阳电池，其主要优势是原材料丰富、成本低、工艺技术相对简单，在大面积工业化生产中具有较大的优势，同时所有原材料和生产工艺都是无毒、无污染的，部分材料可以得到充分的回收，对保护人类环境具有重要的意义。
本文主要从染料敏化太阳能电池的原理和电解质来进行介绍。
关键词染料敏化太阳能电池原理制备一、染料敏化太阳能电池的基本结构染料敏化太阳能电池主要由纳米多孔半导体薄膜、染料敏化剂、氧化还原电解质、电极和导电基底等几部分组成。
纳米多孔半导体薄膜通常为金属氧化物（TiO2、SnO2、ZnO等），聚集在有透明导电膜的玻璃板上作为染料敏化太阳能电池的负极。
对电极作为还原催化剂，通常在带有透明导电膜的玻璃上镀上铂。
敏化染料吸附在纳米多孔二氧化钛膜面上。
正负极间填充的是含有氧化还原电对的电解质，最常用的是I3/I-。

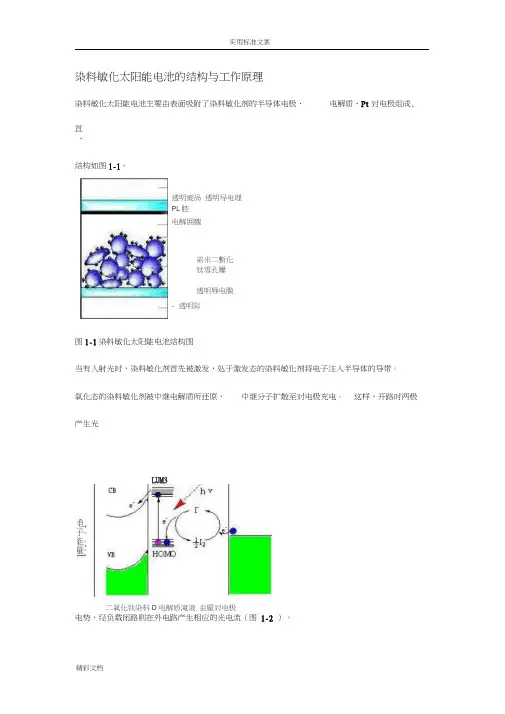

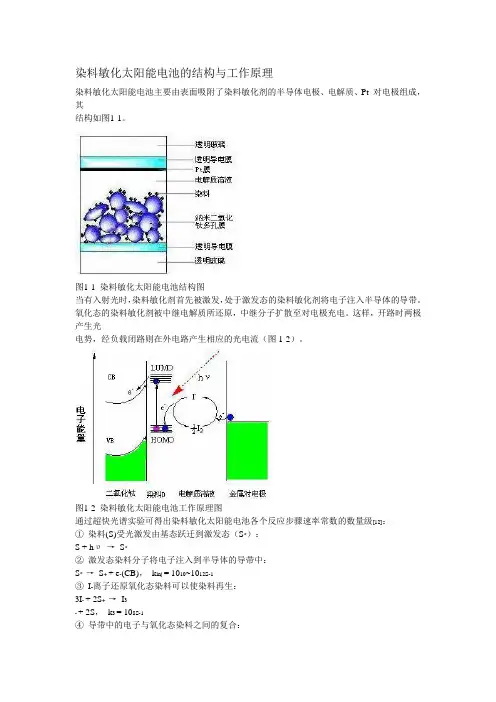

图1染料敏化太阳能电池的基本结构二、染料敏化太阳能电池的工作原理当太阳光照射在染料敏化太阳能电池上，染料分子中基态电子被激发，激发态染料分子将电子注入到纳米多孔半导体的导带中，注入到导带中的电子迅速富集到导电玻璃面上，传向外电路，并最终回到对电极上。
而由于染料的氧化还原电位高于氧化还原电解质电对的电位，这时处于氧化态的染料分子随即被还原态的电解质还原。
然后氧化态的电解质扩散到对电极上得到电子再生，如此循环，即产生电流。
电池的最大电压由氧化物半导体的费米能级和氧化还原电解质电对的电位决定。
图2 染料敏化太阳能电池的工作原理示意图2.1纳米晶多孔薄膜作为太阳能电池半导体材料，首要条件为光照下性能稳定。
考虑到只有禁带宽度Eg ﹥ 3eV 的宽带隙半导体才满足这一条件，因此可以用作DSC 半导体材料的禁带宽度必须大于3eV 。
TiO2禁带宽度为3. 2eV ，是性能最优、使用最广泛的DSC 半导体电极材料。
染料敏化太阳能电池和有机太阳能电池染料敏化太阳能电池和有机太阳能电池是目前新型太阳能电池技术中具有重要研究价值的两种类型。
两者在实现清洁能源利用方面都有着重要的意义。
首先，本文将分别介绍两种太阳能电池的工作原理和结构特点，然后比较两者的优缺点以及在未来应用前景方面的展望。
最后，将对两种太阳能电池的未来发展提出一些展望和建议。
染料敏化太阳能电池（DSSC）工作原理是利用染料敏化半导体膜，通过光生电子－空穴对，产生一个电子被注入导电材料的过程，从而产生电流。
DSSC的结构是由玻璃基底、导电玻璃、阳极（TiO2薄膜）、电解质、阴极（Pt）等组成的。
这种太阳能电池因其低成本、易制备、高转换效率等特点而备受关注。
有机太阳能电池（OPV）又称为塑料太阳能电池，其工作原理是利用有机半导体材料吸收光子后产生电子-空穴对，将电子注入到电极上，从而产生电流。
OPV的结构包括有机半导体薄膜、透明导电层、金属导电层等。
有机太阳能电池因其轻薄、柔性、低成本等特点，被认为是未来太阳能电池领域的发展方向。
两种太阳能电池在光电转换效率、稳定性、生产成本、材料寿命、材料丰富度等方面都有所不同。
DSSC的光电转换效率较高，但在稳定性和材料寿命方面存在一定的问题；而OPV在生产成本和可塑性方面具有优势，但转换效率较低。
两者的未来应用前景也不尽相同，DSSC适用于建筑一体化等大型应用领域，而OPV则适用于轻便、柔性的便携式设备。
未来，DSSC可以通过材料改性、器件结构优化等技术手段提高其稳定性和寿命，同时更多地探索高效、廉价的染料和电解质。
而OPV可以通过材料设计合成、工艺工程实现将提高转换效率，并提高大规模生产的制备技术。
在应用方面，两者可以通过与其他新能源技术相结合，拓展多种应用场景。
总体来说，两种太阳能电池技术在未来都具有重要的发展潜力。
需要深入研究其中的物理和化学机制，并通过工程技术手段来优化器件性能，同时也需要加强两者之间的技术对接和协同创新。
染料敏化太阳能电池的基本结构和工作原理基本结构：1. 导电玻璃衬底：通常使用透明导电玻璃作为衬底材料，如ITO (indium tin oxide)。
2.透明导电层：透明导电层用于增加电池电子传导性能，并使阳光可以透过它进入电池。
通常使用氧化铟锡（ITO）作为透明导电层。
3.染料敏化薄膜：染料敏化薄膜是DSSC中的核心组件。
这层薄膜涂覆在导电玻璃衬底上，包含一种染料分子，其结构类似于天然叶绿素。
染料分子吸收阳光中的光子并将其转化为电子。
4.电解质：电解质是DSSC中一个重要的组成部分，通常采用液态电解质或固态电解质。
电解质滋润染料敏化薄膜，并在阳光下接受电子并形成离子。
5.对电极：对电极通常是以可导电的材料如铂、碳黑等制成，用于接收电子并将其导出电池。
工作原理：DSSC的工作原理基于光电化学。
首先，太阳光通过透明导电层进入染料敏化薄膜。
染料分子吸收阳光中的光子，并将这些光子的能量转化为电子激发。
这些激发的电子通过导电材料（电解质）传输到对电极上，并导出电池，形成电流。
在染料吸收光子后，电解质中的电子会被阳光中的光子激发并形成离子。
这些离子通过电解质传导到对电极，与来自导电玻璃衬底的电子相结合。
在对电极上，电子于阳离子结合，形成阳极回路，提供了闭合电路以供电子流动。
同时，通过导电玻璃衬底将电子从太阳能电池接出。
由于染料敏化太阳能电池使用廉价材料和简单的制备工艺，具有较低的制造成本。
此外，它还具有较高的光电转换效率，特别是在低光条件下的效果更突出。
然而，由于染料的稳定性及透明导电层的薄膜性能等问题，目前仍需进一步研究和改进。
染料敏化太阳能电池的研究与应用染料敏化太阳能电池，又称为Grätzel电池，是一种新型的太阳能电池，它采用了新型的敏化物质，能够将太阳能转化成电能，并且具有透明、柔性、低成本等优点。
近年来，染料敏化太阳能电池在绿色能源领域受到了广泛关注和研究。
本文将从染料敏化太阳能电池的原理、研究进展和应用前景三个方面进行探讨。
一、染料敏化太阳能电池的原理染料敏化太阳能电池是一种基于光电化学原理的能量转化装置。
它将太阳辐射吸收并转化为电能，使之成为一种更加可用的能源形式。
该电池的基本结构由透明导电玻璃、染料敏化剂、电解质、对电极和光敏电极组成。
其中，染料敏化剂是关键的能量转化介质，其作用是：吸收太阳光，在激发状态下电子跃迁至导电材料上，从而形成电荷的分离和运输。
电解液则提供了离子的传输通道，以维持电荷平衡。
光敏电极和对电极分别接受电荷，建立电势差，形成电流。
并且，由于特殊的电极材料和导电液体，这种电池可以向两个方向输出电流，进而光伏效率得到提高。
二、染料敏化太阳能电池的研究进展染料敏化太阳能电池由于其结构简单、成本低廉、灵活透明等优点受到了广泛关注。
自1972年O'Regan和Grätzel教授首次提出Grätzel电池后，研究者们对它的改进和优化不断进行，目前已经取得了较为丰富的研究成果：1、液态电解质Grätzel电池。
1985年，Tennakone等人利用溶于有机溶剂中的银离子/亚铁氰酸盐作为电解质，制备出稳定的液态Grätzel电池。
分别于对电极和光敏电极上采用铂和钾硝酸，其效率可达到5.2%。
2、固态电解质Grätzel电池。
为了克服液态电解质Grätzel电池中电解液泄漏的问题，研究者们又发展出了固态电解质Grätzel电池。
2000年，Zakeeruddin等人在TiO2纳米晶膜上涂覆了含PbI2等离子体和2,2',7,7'-四-(甲基丙烯酸乙酯)氧合物作为电解质的Grätzel电池，其效率高达7.2%。

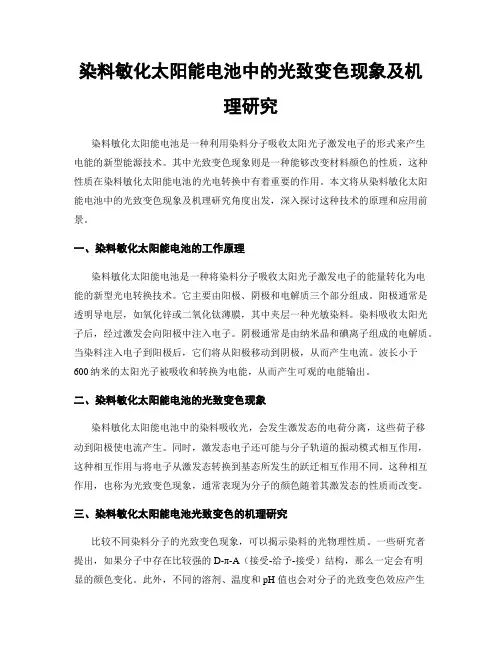

染料敏化太阳能电池中的光致变色现象及机理研究染料敏化太阳能电池是一种利用染料分子吸收太阳光子激发电子的形式来产生电能的新型能源技术。
其中光致变色现象则是一种能够改变材料颜色的性质，这种性质在染料敏化太阳能电池的光电转换中有着重要的作用。
本文将从染料敏化太阳能电池中的光致变色现象及机理研究角度出发，深入探讨这种技术的原理和应用前景。
一、染料敏化太阳能电池的工作原理染料敏化太阳能电池是一种将染料分子吸收太阳光子激发电子的能量转化为电能的新型光电转换技术。
它主要由阳极、阴极和电解质三个部分组成。
阳极通常是透明导电层，如氧化锌或二氧化钛薄膜，其中夹层一种光敏染料。
染料吸收太阳光子后，经过激发会向阳极中注入电子。
阴极通常是由纳米晶和碘离子组成的电解质。
当染料注入电子到阳极后，它们将从阳极移动到阴极，从而产生电流。
波长小于600纳米的太阳光子被吸收和转换为电能，从而产生可观的电能输出。
二、染料敏化太阳能电池的光致变色现象染料敏化太阳能电池中的染料吸收光，会发生激发态的电荷分离，这些荷子移动到阳极使电流产生。
同时，激发态电子还可能与分子轨道的振动模式相互作用，这种相互作用与将电子从激发态转换到基态所发生的跃迁相互作用不同。
这种相互作用，也称为光致变色现象，通常表现为分子的颜色随着其激发态的性质而改变。
三、染料敏化太阳能电池光致变色的机理研究比较不同染料分子的光致变色现象，可以揭示染料的光物理性质。
一些研究者提出，如果分子中存在比较强的D-π-A（接受-给予-接受）结构，那么一定会有明显的颜色变化。
此外，不同的溶剂、温度和 pH 值也会对分子的光致变色效应产生影响。
因此，深入研究这种现象对于设计、合成和优化染料能够用于染料敏化太阳能电池中是非常重要的。
四、染料敏化太阳能电池的应用前景目前，染料敏化太阳能电池虽然存在一些问题，如稳定性不佳、复杂的分子设计和昂贵的生产成本等，但是其优点也是非常明显的。
染料敏化太阳能电池具有良好的光吸收性能、高电荷分离效率、低成本、轻量化、透明等特点，是一种制造成本低，面积和重量小的太阳能转换设备。
染料敏化太阳能电池的设计与制备染料敏化太阳能电池是一种利用染料敏化的半导体材料转化太阳能到电能的装置。
其优点在于其制备简便，成本低，可在多种表面上实现太阳电池的制备。
本文将从染料敏化太阳能电池的原理、设计、制备及应用等几个方面进行论述，以期对染料敏化太阳能电池有更深入的了解。
一、染料敏化太阳能电池的原理染料敏化太阳能电池的原理是，在太阳辐射下，染料分子激发后吸收光子能量，其电子达到激发态，从而迅速注入到相邻的半导体TiO2导电带上形成电荷对，并在半导体中进行电荷传递，最终到达电极。
“染料敏化太阳电池”的光电转换过程主要包括两个步骤：光吸收步骤和载流子分离步骤。
图1：染料敏化太阳能电池的示意图二、染料敏化太阳能电池的设计在染料敏化太阳能电池的设计中，主要分为染料的选择、电解质的选择、半导体的选择以及电极的选择等几个方面。
1. 染料的选择：染料是染料敏化太阳能电池中最为关键的组件。
选择染料时，需要考虑染料的吸收光谱、光敏剂量、稳定性等因素。
2. 电解质的选择：电解质是染料敏化太阳能电池中最重要的组成部分。
它的选择会影响染料的导电性和稳定性，从而影响染料的性能表现。
3. 半导体的选择：染料敏化太阳能电池的半导体是主要的光电转换器件。
选择半导体时，需要考虑半导体的能带结构、光电转换效率、稳定性及成本等因素。
4. 电极的选择：染料敏化太阳能电池电极是连接半导体和外部电路的组成部分。
以透明的锡氧化物(TO)和金属的铂(Pt)为电极为例，TO电极的主要作用是保证半导体吸收到光线，而Pt电极的主要作用是在电荷分离后收集电荷。
染料敏化太阳能电池的制备方法主要有槽状、卷状、网状、量子点等多种结构。
1. 槽状染料敏化太阳能电池是通过在导电玻璃基板上涂覆TiO2粉末，然后通过浸泡法，向TiO2表面吸附染料，最后在半导体表面涂覆Pt电极的制备方法。
2. 卷状染料敏化太阳能电池是通过在铝箔上涂覆TiO2粉末，然后通过浸泡法，向TiO2表面吸附染料，并在TiO2表面涂覆Pt 电极后，将铝箔卷成螺旋形电极的制备方法。
染料敏化太阳能电池原理染料敏化太阳能电池原理近年来，随着能源危机的加剧以及环境问题的日益凸显，人们对可再生能源的需求逐渐上升。
在各种可再生能源技术中，太阳能电池因其可用性广泛且环保的特点备受关注。
然而，传统的硅太阳能电池存在高成本、制造复杂等问题。
染料敏化太阳能电池作为太阳能电池的一种新型形式，凭借其材料简单、制造成本低廉、能量转换效率高等优势，成为了备受研究关注的领域。
染料敏化太阳能电池原理是基于半导体材料、染料分子和电解质溶液相互协作的。
它采用了一种光敏染料来吸收太阳光的能量，并将其转换成电能。
整个染料敏化太阳能电池可以分为三个主要部分：敏化层、电解质层和光电转换层。
1. 敏化层：染料敏化太阳能电池的核心是敏化剂，它承担着吸收光能并将其转换成电子的重要任务。
敏化剂通常是一种有机染料分子，它能够吸收不同波长范围内的阳光。
一旦光束通过透明导电电极进入敏化层，染料分子吸收光能并将其转化为电子激发态。
这些激发态的电子将被输运到电解质层。
2. 电解质层：电解质层在染料敏化太阳能电池中起着电子输运和离子传输的关键作用。
它一般由一种电子导电和离子传输的材料组成，常见的是有机盐或其它电解质。
当电子通过敏化剂激发并进入电解质层时，电解质中的离子会移动以供给电子输运路径。
这个过程形成了一个电化学势差，使电子从敏化剂转移到电解质，从而形成了一个电流。
3. 光电转换层：光电转换层一般由电子导电材料和电子传输路径组成。
常用的电子导电材料有纳米金属氧化物，如二氧化钛。
光电转换层的主要作用是接收电解质层中输送过来的电子，并将其输送到下一个电子传输路径。
在这个过程中，光电转换层会起到催化剂的作用，促进电流的传输和提高电池的效率。
总结起来，染料敏化太阳能电池的原理是基于染料分子对光能的吸收和电子转移。
光能经过敏化剂吸收并激发电子，然后电子在电解质层中移动并离子进行传输，最终通过光电转换层形成电流。
这个过程充分利用了染料分子的吸光特性和电解质的电化学特性，实现了太阳能的高效转换。
染料敏化太阳能电池原理1.光吸收：染料敏化太阳能电池利用染料吸收光线，将光子能量转化为电子激发。
染料通常由具有较高光吸收率的有机分子组成，可以吸收一定波长范围内的光线。
2.电荷分离：吸收光线后，染料分子激发产生电子-空穴对。
电子被激发到染料分子的共轭π电子体系中，形成激发态染料阴离子；空穴则留在染料分子上。
激发态染料阴离子具有较长的寿命，可以脱离染料，游离到电解质中。
3.电流输出：电子从染料分子的共轭π电子体系中传输到电解质溶液中的I3-离子上，生成I-离子。
在电解质中增加了I-离子的浓度，促进了电荷传输。
电子从I-离子上传输到导电玻璃（如氧化锡涂层的导电玻璃）上，形成电流。
这个过程是由电解质中的氧化还原反应实现的。
染料敏化太阳能电池的整体结构包括透明导电玻璃、电解质、染料敏化薄膜和反电极。
透明导电玻璃通常是氧化锡涂层的导电玻璃，用于收集电池输出的电流。
电解质提供了离子的传输路径，并进行电子传输和电荷均衡。
染料敏化薄膜涂覆在电解质上，用于吸收光线并产生电子激发。
反电极位于染料敏化薄膜的另一侧，通过电解质与导电玻璃相连接，形成电池的闭路。
整个过程涉及到光吸收、光电转换、电荷分离、电荷传输和电流输出等多个物理和化学过程。
染料敏化太阳能电池的优势是可以利用广谱的光线，包括可见光和红外光，以及光的反射和散射，提高光的利用率。
此外，染料敏化太阳能电池可以通过调整染料的吸收谱来适应不同光照条件，具有较高的光电转换效率。
总结起来，染料敏化太阳能电池依靠染料吸收光线，并利用电解质和导电玻璃之间的氧化还原反应，将光能转化为电能。
它具有许多优点，可以成为太阳能电池技术的发展方向之一。
浅析染料敏化纳米晶太阳能电池的结构及工作原理
摘要：人类的生存和社会经济的发展离不开能源，新能源尤其是可以再生的绿色能源的开发与利用是关系一个国家生死存亡的重大问题，太阳能是一种无污染并且取之不尽的能源，每年向地球辐照的能量大约是5.4×1024J，是人类每年消耗总能量的几万倍，如何有效利用太阳能成为解决能源危机和环境污染的焦点。
太阳能电池也随着全世界的研究快速出现，目前使用最多的太阳能电池都是采用二氧化钛作为光阳极，由于氧化锌具有和二氧化钛几乎相同的带隙和相似的导带能级，被认为是最有可能超越二氧化钛取得更高转化效率的光阳极材料。
本文以二氧化钛纳米晶粉体材料为例，详细介绍太阳能电池的结构和工作原理，染料敏化剂对太阳能电池的重要性进行详细分析。
关键词：太阳能电池；二氧化钛；染料敏化纳米晶
引言
太阳能的变换和存储的重点研究对象之一是太阳能电池。
和普通电池不同的是，太阳能电池是一个把“太阳光的能量转化成电能的机器”。
1991年，瑞士科学家Gratzel等人首次利用纳米技术将染料敏化太阳能电池的转化效率提高到7%。
由于生产过程中没有高真空等高能耗环节，氧化锌和二氧化钛等原材料易得，发电成本比其它电池更低。
不会造成严重的环境污染。
因此，在过去的二十年中，染料敏化纳米晶太阳能电池（即Gratzel电池）在世界范围内得到广泛研究，并取得了一系列的突破，为染料敏化太阳能电池的实用化打下了坚实的基础。
本文就染料敏化太阳能电池的结构及工作原理做一个简要的介绍。
一、太阳能电池的结构
染料敏化纳米晶太阳能电池的结构可分为三部分：工作电极、电解质和对电极。
在透明导电基底上制备一层纳米多孔半导体薄膜，然后再将染料分子吸附在多孔膜的表面，这样就构成工作电极，通常称为光阳极。
由于光阳极输出的是电子，从电源的角度看，光阳极其实是电源的负极，对电极才是电源的正极。
对电极一般是镀有一层铂的导电玻璃，当然也可以用碳或其他它金属代替铂，不过电池转化效果最好的还是铂。
在完成本文的工作中都是采用热分解沉铂的导电玻璃（（FTO）作为对电极。
工作电极和对电极之间充满电解质，电解质可以是液态的，也可以是准固态或固态的。
二、工作原理
在光电流产生过程中，电子通常经历以下七个过程：
①染料受光激发由基态（D）变为激发态（D*），电子从最高己占据分子轨道（简称Homo）跃迁到最低未占据分子轨道（简称Lumo）：D+hv→D*
②处于激发态的染料分子将电子注入到半导体的导带中（电子注入速率常数为kinj）：
D*→D++e-(CB)
③导带（简称CB）中的电子在纳米晶网络中传输到后接触面（back contact，用BC表示）然后流入到外电路中：e-(CB)→e-(BC)
④电子和I-3离子结合生成I-离子，相当于电子进入电解液：I-3 + 2e-(CE)→ 3I-
⑤I-离子还原氧化态染料使染料得到再生：3 I- + 2D+→I-3+ D
⑥在纳米晶膜中传输的电子在表面上与进入二氧化钛薄膜孔洞中的I-3离子复合（主要的暗电流通道，速率常数用ket表示）：I-3+ 2e-(CB)→3I-
⑦半导体导带中的电子与处于氧化态的染料之间的复合（次要的暗电流通道，电子回传速率常数为kb）：D+ + e-(CB)→D
染料激发态的寿命越长，越有利于电子的注入，当激发态的电子寿命太短时，处于激发态的分子有可能来不及将电子注入到半导体的导带中就己经通过非辐射衰减而跃迁到基态。
②、⑦两步为决定电子注入效率的关键步骤。
电子注入速率常数（（kinj）与逆反应速率常数（kb）之比越大（一般大于3个数量级），电荷复合的机会越小，电子注入的效率就越高。
I-离子还原氧化态染料可以使染料得到再生，从而使染料能够不断地将电子注入到二氧化钛的导带中。
I-离子还原氧化态染料的速率越大，电子回传被抑制的程度越大，这样相当于I-离子对电子的回传进行了拦截（interception）。
步骤⑥是造成电流损失的主要原因，电子在纳米晶网络中的传输速度（步骤③）越大，而且电子与I-3离子复合的速率常数ket越小，电流损失就会越小，光生电流就会越大。
步骤⑤生成的I-3离子扩散到对电极上得到电子后变成I 离子（步骤④），从而使I 离子得到再生并完成电流的循环。
在常规半导体太阳能电池（如硅光伏电池）中，半导体同时起到两种作用：一为捕获入射光；二为传输光生载流子。
但是，在染料敏化太阳能电池中，这两种作用是分别由不同的物质执行的。
光的捕获由光的敏化剂（即染料）完成，受光激发后，染料分子从基态跃迁到激发态，实现电子与空穴的分离。
若染料分子的激发态能级高于半导体的导带底能级，且二者能级匹配，那么处于激发态的染料分子就会将电子注入到半导体的导带中。
注入到导带中的电子在半导体薄膜中的传输非常迅速，可以瞬间（<1ms到达薄膜与导电玻璃的后接触面（back contact）而进入外电路中。
除了负载敏化剂以外，半导体的另一项主要功能就是电子的收集和输运。
理论上，电池的开路电压为光照时半导体的准费米能级与电解质溶液中氧化
还原电对的能斯特电位（Nernstian potetial，EN）之差：V oc=EF-EN
三、染料敏化剂对太阳能电池的重要性
染料敏化剂是染料敏化太阳能电池的重要组成部分。
它的作用是吸收太阳光后，基态电子受激发跃迁到激发态，然后再转移到半导体的导带上。
作为光敏化剂的染料必须具备几个基本条件：（1）在半导体纳米晶薄膜电极表面具有良好的吸附性，能够很快达到吸附平衡，且不易脱附；（2）在可见光区域要有较强较宽的吸收带；（3）其氧化态和激发态要有较高的稳定性；（4）激发态的寿命足够长，且有很高的电荷转移效率；（5）具有足够负的激发态氧化还原电势以保证处于激发态的电子能够有效注入半导体的导带；（6）在氧化还原过程中，要有相对低的势垒以便在初级和次级电子转移中的自由能损耗最小。
目前已经报道的染料的种类繁多，但可以分为有无机染料、有机染料和无机量子点三大类。
无机染料中以含钌染料的转化效率为最高，最典型的代表是N3，N719、黑染料（Black dye）和2907。
单从转化效率上看，用N3，N719敏化的二氧化钛纳米晶电池，己经达到和非晶硅薄膜电池相比拟的转化效率（大于10%），但是由于钉是稀有金属，总量有限，极大地限制了含钌染料的大规模使用。
有机染料的种类繁多，报道最多的有各种嘿吟、香豆素、胡萝卜素和叶绿素等。
有机染料敏化的电池转化效率差别很大，有高达7.3%的，但绝大部分电池的转化效率都在2%以下。
虽然有机染料合成比较容易，但有机染料易光解，导致电池的稳定性不够，目前看来实用性可能较小。
无机量子点是最近几年发展起来的新型“染料”，当纳米晶的尺寸大小不同时，对光的吸收会有不同的选择，利用这一特点能够制出吸收范围超宽的量子点。
虽然理论上讲量子点有望成为最好的光捕获剂，基于量子点的电池可能具有最高的转化效率。
但是目前制造量子点的技术还处于探索阶段，己经报道最好的基于量子点为光捕获剂的电池，最高转化效率只有约2%。
在本文工作中只涉及到钌配合物染料中的N3和N719，它们同属于羧酸多吡啶钌染料。
综上，二氧化钦纳米晶染料敏化太阳能电池是最早被研究的，己经报道的转化效最高的染料敏化太阳能电池也是在单分散纳米晶电池上获得的。
由于氧化锌和氧化锡的良好电子传输本领，基于氧化锌和氧化锡的电极能够迅速地把注入电子传输到收集电极，并因此减小电子在传输过程中的复合损失，有利于电池电流的增加和转化效率的提升。
尤其是氧化锌，具有和二氧化钦相同的带隙，其导带能级位置和二氧化钦极为相似，近年来也得到广泛的研究。
参考文献
[1].戴松元.染料敏化纳米薄膜太阳电池实验研究[J].物理学报，2005, 54(4): 1919-1926.
[2].戴松元，孔凡太.染料敏化纳米薄膜太阳电池实验研究[J].物理学报，2005,54(4):1919-1926.
[3].盛显良.基于ZnO光阳极的染料敏化太阳电池[J].化学进展，2007, 19(1): 59-65。
