UML中的活动图和状态图的区别与实际应用案例解析UML(Unified Modeling Language)是一种用于软件系统建模的标准化语言,它提供了一套丰富的图形符号和规范,帮助开发人员更好地理解和设计软件系统。

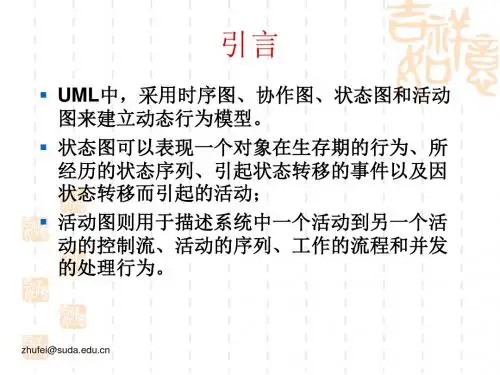

在UML中,活动图和状态图是两种常用的图形表示方式,用于描述系统中的活动流程和对象状态。
本文将探讨这两种图形的区别,并通过实际应用案例来解析它们的具体应用。
活动图是一种用于描述系统中活动流程的图形表示方式。
它主要由活动(Action)、控制流(Control Flow)和决策节点(Decision Node)等元素组成。
活动图可以清晰地展示系统中的各种活动以及它们之间的关系和顺序。
活动图通常用于描述业务流程、系统交互和软件系统中的算法等。
例如,在一个在线购物系统中,我们可以使用活动图来描述用户选择商品、添加到购物车、填写订单信息、确认支付等流程。
通过活动图,我们可以更好地理解和设计系统中的各个步骤,从而提高系统的可靠性和可维护性。
与活动图相比,状态图主要用于描述系统中对象的状态和状态之间的转换。
状态图由状态(State)、转移(Transition)和事件(Event)等元素组成。
状态图可以清晰地展示对象在不同状态之间的转换和触发条件。
状态图通常用于描述系统中的状态机、对象的生命周期和系统中的并发操作等。
例如,在一个自动售货机系统中,我们可以使用状态图来描述售货机的工作状态,如待机状态、售货状态和故障状态等。
通过状态图,我们可以更好地理解和设计系统中对象的状态变化,从而提高系统的可靠性和性能。
活动图和状态图在应用上有一些区别。
活动图主要用于描述系统中的活动流程,强调活动之间的顺序和关系。
它更适合于描述系统中的业务流程和交互流程等。
而状态图主要用于描述系统中对象的状态和状态之间的转换,强调对象状态的变化和触发条件。
它更适合于描述系统中的状态机和对象的行为。
下面通过一个实际应用案例来进一步解析活动图和状态图的具体应用。
UML中的状态图绘制指南和使用技巧UML(Unified Modeling Language)是一种用于软件系统建模的标准化语言,它提供了一套丰富的图形符号和规范,方便开发人员进行系统设计和分析。
在UML中,状态图是一种常用的建模工具,用于描述对象在不同状态之间的转换和行为。
本文将为您介绍UML中的状态图绘制指南和使用技巧。
1. 状态图的基本概念在绘制状态图之前,我们首先需要了解状态图的基本概念。
在UML中,状态图由状态(State)、转换(Transition)、事件(Event)和动作(Action)等元素构成。
状态是指对象所处的特定情况或条件,它可以是一个简单的状态,也可以是一个复杂的状态集合。
状态之间通过转换来连接,转换表示对象在不同状态之间的切换。
转换可以由事件触发,事件是导致状态转换的原因或条件。
转换发生时,可以执行相应的动作。
2. 绘制状态图的步骤在绘制状态图时,我们可以按照以下步骤进行:(1)确定对象:首先确定需要建模的对象,这可以是一个系统、一个组件或者一个类等。
(2)确定状态:根据对象的特性和需求,确定对象的状态。
状态应该具有明确的含义和可辨识性。
(3)确定事件和转换:确定导致状态转换的事件,并将其与相应的转换关联起来。
事件可以是外部的,也可以是内部的。
(4)确定动作:对于每个状态转换,确定需要执行的动作。
动作可以是简单的操作,也可以是复杂的行为。
(5)绘制状态图:根据以上确定的元素,使用UML提供的符号和规范进行绘制。
状态图应该清晰明了,易于理解和沟通。
3. 使用技巧在绘制状态图时,我们可以采用一些技巧来提高建模效果和可读性。
(1)合理使用分区:状态图可以使用分区来组织和分组状态,提高可读性。
可以根据功能、角色或者其他特性进行分区。
(2)使用注释和说明:在状态图中,可以使用注释和说明来解释状态、转换和动作的含义和目的。
这有助于其他人理解和使用状态图。
(3)避免过多细节:状态图应该关注对象的状态和转换,而不是过多的细节。
