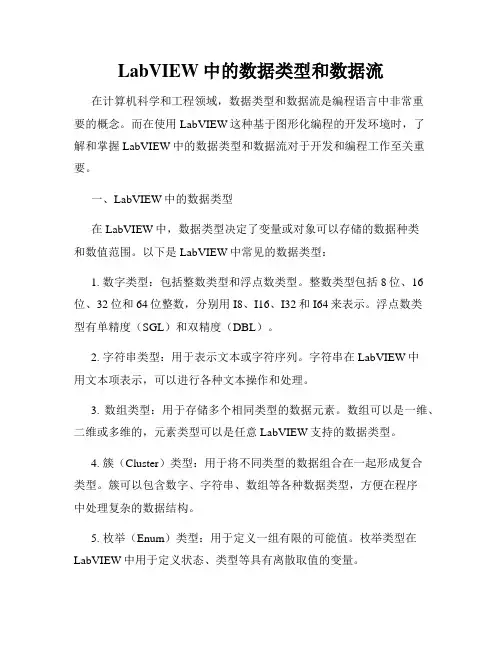

LabVIEW中的数据类型和数据流在计算机科学和工程领域，数据类型和数据流是编程语言中非常重要的概念。
而在使用LabVIEW这种基于图形化编程的开发环境时，了解和掌握LabVIEW中的数据类型和数据流对于开发和编程工作至关重要。
一、LabVIEW中的数据类型在LabVIEW中，数据类型决定了变量或对象可以存储的数据种类和数值范围。
以下是LabVIEW中常见的数据类型：1. 数字类型：包括整数类型和浮点数类型。
整数类型包括8位、16位、32位和64位整数，分别用I8、I16、I32和I64来表示。
浮点数类型有单精度（SGL）和双精度（DBL）。
2. 字符串类型：用于表示文本或字符序列。
字符串在LabVIEW中用文本项表示，可以进行各种文本操作和处理。
3. 数组类型：用于存储多个相同类型的数据元素。
数组可以是一维、二维或多维的，元素类型可以是任意LabVIEW支持的数据类型。
4. 簇（Cluster）类型：用于将不同类型的数据组合在一起形成复合类型。
簇可以包含数字、字符串、数组等各种数据类型，方便在程序中处理复杂的数据结构。
5. 枚举（Enum）类型：用于定义一组有限的可能值。
枚举类型在LabVIEW中用于定义状态、类型等具有离散取值的变量。
二、LabVIEW中的数据流在LabVIEW中，数据流是指程序中数据变量的传输和处理过程。
LabVIEW使用数据流来描述程序中不同任务和模块之间的数据传输关系，从而构成一个基于数据流的图形化程序。
1. 数据流图（Dataflow Diagram）：LabVIEW的程序主要以数据流图的形式展示，数据流图由各种节点和线组成。
每个节点代表一个任务或功能模块，而线表示数据的传输路径。
2. 数据流控制：数据流控制是指确定数据在节点之间的传输顺序和方式。
在LabVIEW中，数据以数据流的形式从一个节点传输到另一个节点，通过控制数据流的传输顺序和方式，可以实现数据的同步和异步传输。

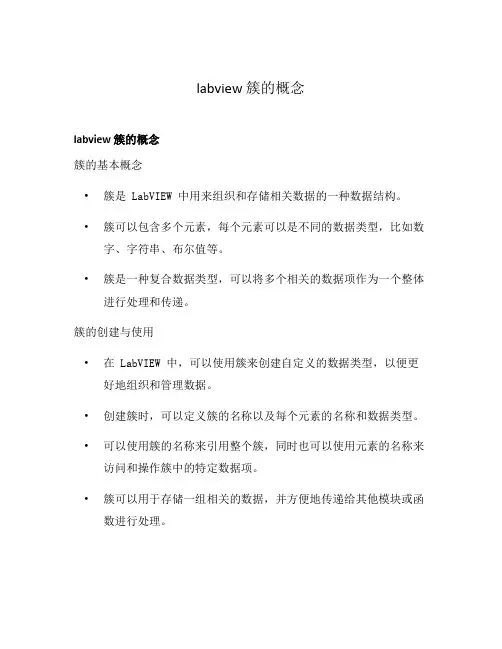

labview 簇的概念labview 簇的概念簇的基本概念•簇是 LabVIEW 中用来组织和存储相关数据的一种数据结构。
•簇可以包含多个元素，每个元素可以是不同的数据类型，比如数字、字符串、布尔值等。
•簇是一种复合数据类型，可以将多个相关的数据项作为一个整体进行处理和传递。
簇的创建与使用•在 LabVIEW 中，可以使用簇来创建自定义的数据类型，以便更好地组织和管理数据。
•创建簇时，可以定义簇的名称以及每个元素的名称和数据类型。
•可以使用簇的名称来引用整个簇，同时也可以使用元素的名称来访问和操作簇中的特定数据项。
•簇可以用于存储一组相关的数据，并方便地传递给其他模块或函数进行处理。
簇的特点与应用场景•簇可以提高代码的可读性和可维护性，特别适用于处理复杂的数据结构。
•使用簇可以将多个相关的变量组合成一个整体，更方便地传递给其他模块进行处理，减少传递大量参数的复杂性。
•簇可以用于表示一组传感器数据、配置信息、图形界面控件状态等，使代码更加清晰、模块化。
•在面向对象的编程中，簇的概念类似于类，在实现封装、继承和多态等特性时，簇可以发挥重要作用。
簇的操作和扩展•可以使用簇的元素名称来获取或设置对应元素的值。
•可以使用簇的索引来获取或设置对应位置的元素的值。
•簇可以进行扩展，可以在不改变已有簇元素的情况下，添加新的元素。
•扩展簇时，可以选择将新元素插入到簇的开头、结尾或指定位置。
总结簇是 LabVIEW 中用于组织和存储相关数据的一种数据结构，具有将多个数据项作为一个整体进行处理和传递的特点。
使用簇可以提高代码的可读性和可维护性，适用于处理复杂的数据结构和传递多个相关的变量的场景。
同时，可以使用簇的元素名称或索引来访问和操作簇中的数据项，还可以通过扩展簇来添加新的元素。
簇在 LabVIEW 中发挥重要作用，帮助开发者更好地组织和管理数据。

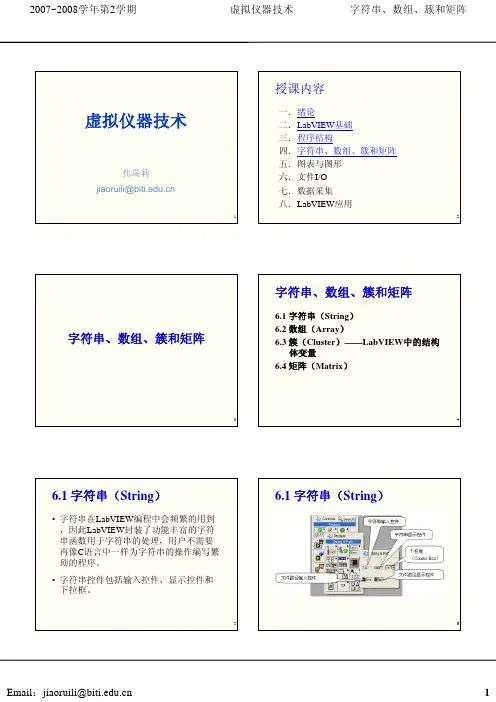

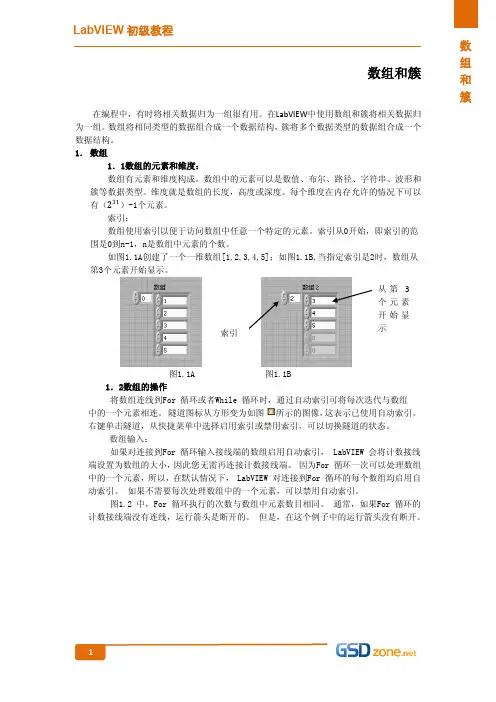

数据类型：数组、簇和波形．１概述数组是同类型元素的集合。
一个数组可以是一维或者多维，如果必要，每维最多可有231－1个元素。
可以通过数组索引访问其中的每个元素。
索引的范围是0到n – 1，其中n是数组中元素的个数。
图３－１所显示的是由数值构成的一维数组。
注意第一个元素的索引号为0，第二个是1，依此类推。
数组的元素可以是数据、字符串等，但所有元素的数据类型必须一致。
图３－１数组示意图簇（Cluster）是另一种数据类型，它的元素可以是不同类型的数据。
它类似于C语言中的stuct。
使用簇可以把分布在流程图中各个位置的数据元素组合起来，这样可以减少连线的拥挤程度。
减少子VI的连接端子的数量。
波形（Waveform）可以理解为一种簇的变形，它不能算是一种有普遍意义的数据类型，但非常实用。
３．２数组的创建及自动索引３．２．１创建数组一般说来，创建一个数组有两件事要做，首先要建一个数组的“壳”（shell），然后在这个壳中置入数组元素（如果需要用一个数组作为程序的数据源，可以选择Functions»Array»Array Constant，将它放置在流程图中。
然后再在数组框中放置数值常量、布尔数还是字符串常量。
下图显示了在数组框放入字符串常量数组的例子。
左边是一个数组壳，中间的图上已经置入了字符串元素，右边的图反映了数组的第０个元素为：”ABC”，后两个元素均为空。
图３－１数组的创建在前面板中创建数组的方法是，从Controls模板中选择Array & Cluster，把数组放置在前面板中，然后选择一个对象（例如数值常量）插入到数组框中。
这样就创建了一个数值数组。
也可以直接在前面板中创建数组和相应的控制对象，然它们复制或者拖曳到流程图中，创建对应的常数。
还有很多在流程图中创建和初始化数组的方法，有些功能函数也可以生成数组。
３．２．２数组控制对象、常数对象和显示对象通过把数组与数值、布尔数、字符串或者簇组合在一起，可以在前面板和流程图中创建任何一种控制对象、常数对象和显示对象。
【LabVIEW】数组与簇的使⽤
获取未知⼆维数组的⾏数：
⼆、簇
簇控件在LabVIEW 中的作⽤就类似于C语⾔中的结构体变量。
它能包含任意数⽬任意类型的元素，甚⾄包括数组和簇。
簇可以同时包含多种不同类型的元素，⽽且簇中的元素控件的位置可以随意独⽴地通过拖动改变。
1、按名称解除绑定函数
功能：返回指定名称的簇元素。
连线簇⾄该函数后，可在函数中选择单独的元素。
该函数可以根据名称有选择地输出簇内部元素。
其中元素名称就是指元素的标签。
注意：如果有事件结构，解绑簇时簇的局部变量要放在事件结构⾥才有效。
2、按名称捆绑函数
功能：该函数通过簇内部元素名称来给簇内部元素陚值，因此参考族（输⼊簇）是必须的。
该函数通过参考簇来获得元素名称。
参考簇必须与输出的簇完全相同，可以直接右击需要陚值的簇，选择 “创建”——>“常量” 选项来创建⼀个与输出簇完全相同的常量簇作为参考簇。
3、获取簇中的控件引⽤
编程--应⽤程序控制--Vi服务器引⽤--到-程序框图；
右击本VI——链接⾄——窗格——簇——选要添加引⽤的控件
4、按名称捆绑时，连接到显⽰簇后提⽰错误：已连接两个包含不同内容的簇
1、右击显⽰簇——创建——常量，创建参考簇；
2、把⾃动产⽣的显⽰簇到参考簇的连接线删掉；
3、拖⼊捆绑函数；
4、从参考簇引出接线到捆绑函数（如果是从捆绑函数引出接线到参考簇就报错！⽆语⼦）
5、从捆绑函数引出接线到显⽰簇上。
此时接线正确，可以看到函数⾥正确显⽰出元素名称。

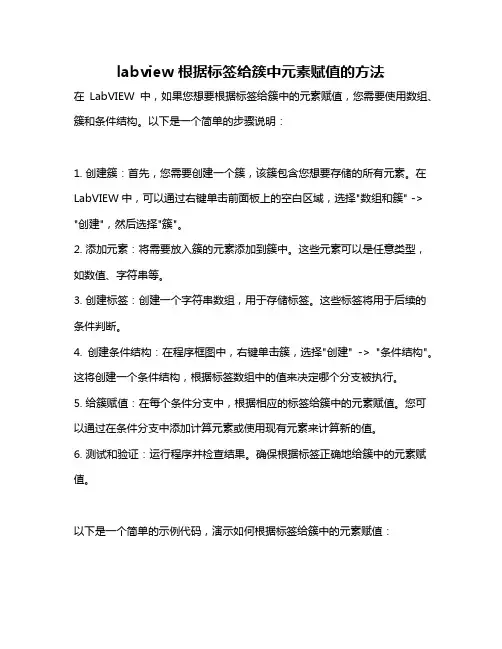

labview 根据标签给簇中元素赋值的方法在LabVIEW中，如果您想要根据标签给簇中的元素赋值，您需要使用数组、簇和条件结构。
以下是一个简单的步骤说明：1. 创建簇：首先，您需要创建一个簇，该簇包含您想要存储的所有元素。
在LabVIEW中，可以通过右键单击前面板上的空白区域，选择"数组和簇" -> "创建"，然后选择"簇"。
2. 添加元素：将需要放入簇的元素添加到簇中。
这些元素可以是任意类型，如数值、字符串等。
3. 创建标签：创建一个字符串数组，用于存储标签。
这些标签将用于后续的条件判断。
4. 创建条件结构：在程序框图中，右键单击簇，选择"创建" -> "条件结构"。
这将创建一个条件结构，根据标签数组中的值来决定哪个分支被执行。
5. 给簇赋值：在每个条件分支中，根据相应的标签给簇中的元素赋值。
您可以通过在条件分支中添加计算元素或使用现有元素来计算新的值。
6. 测试和验证：运行程序并检查结果。
确保根据标签正确地给簇中的元素赋值。
以下是一个简单的示例代码，演示如何根据标签给簇中的元素赋值：```labview// 创建簇和标签簇 myCluster;字符串数组 myTags;// 创建条件结构条件结构 myCondition;// 添加条件分支和给簇赋值在条件分支1中:= 10; // 根据标签给簇中的元素赋值myTags[0] = "branch1";在条件分支2中:= 20; // 根据另一个标签给簇中的另一个元素赋值myTags[1] = "branch2";// 运行程序并检查结果簇的结果 = myCondition(myTags, myCluster); // 根据标签数组决定哪个分支被执行，并返回相应的簇```请注意，这只是一个简单的示例，实际情况可能更加复杂。
![[姓名-班级]实验三LabVIEW的数组和簇](https://img.taocdn.com/s1/m/223f6adfd15abe23482f4dc2.png)
LabVIEW（⼗）：数组和簇★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★⼀、数组1、创建数组（1）、前⾯板右键>“数组、矩阵与簇”>数组。
（2）、前⾯板右键>(选择要添加的数组数据类型，⽐如创建数值数组)数值>将“数值输⼊控件”拖⼊数组中。
（3）、选中数组右键>表⽰法>”DBL(双精度)”或“I32(长整型)”等，根据需要修改。
2、查看数组⼤⼩：（前⽂已有赘述）选中索引框右键>⾼级>显⽰最后元素3、改变数组的维度选中索引框>“添加维度”或“删除维度”4、数组的初始化将数组的“数值输⼊控件”往下拖拉以显⽰更多元素，在输⼊控件中填⼊数值。
初始化完毕。
5、“数组⼤⼩”函数：返回数组每个维度中元素的个数程序框图右键>数组>数组⼤⼩>为“数组⼤⼩”创建显⽰控件>连接需要获得数组⼤⼩的数组。
6、“创建数组”函数：连接多个数组或向N维数组添加元素。
（1）、程序框图右键>数组>创建数组（2）、将“创建数组”向上/下拖动可显⽰更多输⼊端。
也即：选中“创建数组”右键>”添加输⼊”或”删除输⼊”。
（3）、可输⼊单个“数值输⼊控件”（在前⾯板中添加），也可以输⼊数组。
7、添加的数组：“创建数组”创建的显⽰控件。
（1）、选中“创建数组”右键>（勾选）连接输⼊：两个N维的数组连接之后仍是N维数组。
（2）、选中“创建数组”右键>（未勾选）连接输⼊：两个N维的数组连接之后是2N维数组。
8、“数组插⼊”函数：在n维数组中索引指定的位置插⼊元素或⼦数组。
（1）、程序框图右键>数组>数组插⼊。
（2）、将“数组插⼊”向上/下拖动可显⽰更多输⼊端。
但不像创建数组那样有快捷菜单。
（3）、要添加索引的位置：“数组插⼊”右键>创建>常量。
可省略此项，省略该项则添加到数组末尾。
一、实验目的
1、掌握创建和使用数组的方法
2、能够使用多种数组内部函数
3、掌握簇的创建和使用方法
4、学会使用内部函数处理簇
二、实验内容
1、字符串函数练习：如字符串的拆分、字符长度的计算、字符串的拼接、替换字符串和搜索字符串等；
2、计算一组随机数的最大值和最小值
提示：在程序框图中，放置一个For循环，设置循环次数为10次。
单击边框选择添加两个移位寄存器，分别初始化为0和1。
新建一个VI，在前面板上放置一个波形图标，用它来记录产生的随机数。
同时在前面板上放置两个数值显示控件“最大值”和“最小值”，用来显示随机数中的最大值和最小值。
放置随机数函数和最大最小值函数与程序框图中，其中最大最小值函数位于编程→比较→最大值与最小值。
然后连线。
3、构建VI，输出一个10行5列的二维数组。
第1行包含0～1范围内的5个随机数，第2行包含1~2范围内的随机数，以此类推，直到第10行包含9～10范围内的5个随机数。
4、设计VI，根据输入的3个考试成绩数组，计算得到一个簇数组包括平均成绩、成绩等级和班级排名。
每次的考试成绩对应一个数组，平均成绩是这样定义的：第一次考试占30％，第二次考试成绩占30％，期末考试占40％。
成绩等级按照平均成绩，以下表列出的标准来确定。
（提示：在确定成绩等级的时候用Case结构将会很方便。
）
平均成绩标准
三、实验结论及分析
1.。
实验二LabVIEW程序结构、数组、簇和字符串一、实验目的（1）掌握LabVIEW的程序结构；（2）掌握建立数组控件的方法；（3）掌握常用的数组函数；（4）掌握簇的建立方法；（5）掌握常用的字符串函数。
二、实验工具（1）PC（2）LabVIEW 7.1三、实验内容略四、实验记录实验：（1）创建一个VI，命名为“2-1.vi”，使用Case结构，实现：Case 0，VI进行两个数的加法运算并输出结果；Case 1，VI进行两个数的减法运算并输出结果。
使用Text Ring控制型控件（在控件模板中的Ring&Enum子模板中）来切换加减法；步骤记录：（1）在前面板放置两个数值控制型控件、一个数值指示型控件和一个Text Ring控制性控件。
在修改Text Ring控件的值为0和1；（2）切换至程序框图，放置case结构，连线；（3）选择default 0，放入加法器，连线；切换至1，放入减法器，连线；（4）保存文件。
实验：（4）创建一个VI，命名为“2-4.vi”，建立一个5秒的超时事件和一个“OK Button”开关值发生变化的事件。
具体要求为：①使用Event结构；②由不同的框图程序响应不同的事件，显示出对话框显示“超时5秒”或显示“单击了OK按钮”。
步骤记录：（1）在前面板窗口插入OK button按钮控件（2）切换至程序框图，放置Event结构（3）放置数值为5000的控件，连线，分别设置超时事件发生和单击OK Button（4）保存文件实验：（6）将一个VI程序中旋钮Knob的数值和开关Horizontal Toggle Switch状态，传递到另一个VI程序中的仪表（Meter）控件和方形LED（Square Led控件）显示。
具体要求为：①创建1个VI程序，命名为“2-6-1.vi”，其前面板放置旋钮和一个布尔型开关；②创建1个VI程序，命名为“2-6-2.vi”，其前面板放置一个meter控件和一个Square Led控件；③将①VI程序中的旋钮和开关的值分别传送给②中VI程序中的Meter和Square LED控件，通过全局变量传送可实现。
