高墩大跨连续刚构桥线形控制实用方法
- 格式:pdf
- 大小:201.58 KB
- 文档页数:3

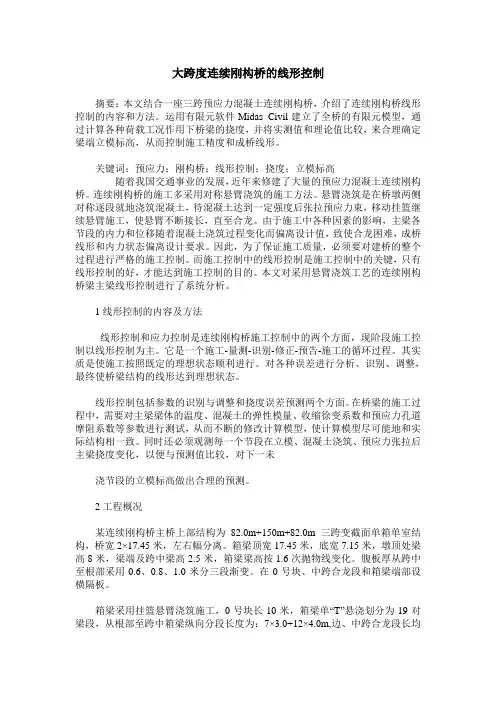

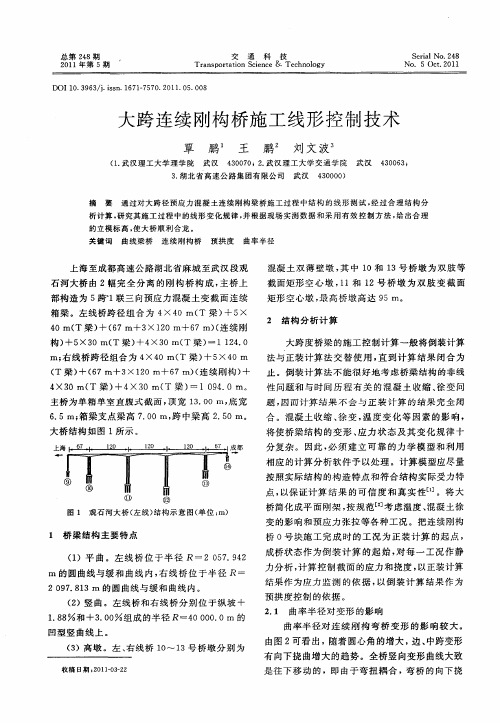

大跨度连续刚构桥的线形控制摘要:本文结合一座三跨预应力混凝土连续刚构桥,介绍了连续刚构桥线形控制的内容和方法。
运用有限元软件Midas Civil建立了全桥的有限元模型,通过计算各种荷载工况作用下桥梁的挠度,并将实测值和理论值比较,来合理确定梁端立模标高,从而控制施工精度和成桥线形。
关键词:预应力;刚构桥;线形控制;挠度;立模标高随着我国交通事业的发展,近年来修建了大量的预应力混凝土连续刚构桥。
连续刚构桥的施工多采用对称悬臂浇筑的施工方法。
悬臂浇筑是在桥墩两侧对称逐段就地浇筑混凝土,待混凝土达到一定强度后张拉预应力束,移动挂篮继续悬臂施工,使悬臂不断接长,直至合龙。
由于施工中各种因素的影响,主梁各节段的内力和位移随着混凝土浇筑过程变化而偏离设计值,致使合龙困难,成桥线形和内力状态偏离设计要求。
因此,为了保证施工质量,必须要对建桥的整个过程进行严格的施工控制。
而施工控制中的线形控制是施工控制中的关键,只有线形控制的好,才能达到施工控制的目的。
本文对采用悬臂浇筑工艺的连续刚构桥梁主梁线形控制进行了系统分析。
1线形控制的内容及方法线形控制和应力控制是连续刚构桥施工控制中的两个方面,现阶段施工控制以线形控制为主。
它是一个施工-量测-识别-修正-预告-施工的循环过程。
其实质是使施工按照既定的理想状态顺利进行。
对各种误差进行分析、识别、调整,最终使桥梁结构的线形达到理想状态。
线形控制包括参数的识别与调整和挠度误差预测两个方面。
在桥梁的施工过程中,需要对主梁梁体的温度、混凝土的弹性模量、收缩徐变系数和预应力孔道摩阻系数等参数进行测试,从而不断的修改计算模型,使计算模型尽可能地和实际结构相一致。
同时还必须观测每一个节段在立模、混凝土浇筑、预应力张拉后主梁挠度变化,以便与预测值比较,对下一未浇节段的立模标高做出合理的预测。
2工程概况某连续刚构桥主桥上部结构为82.0m+150m+82.0m三跨变截面单箱单室结构,桥宽2×17.45米,左右幅分离。

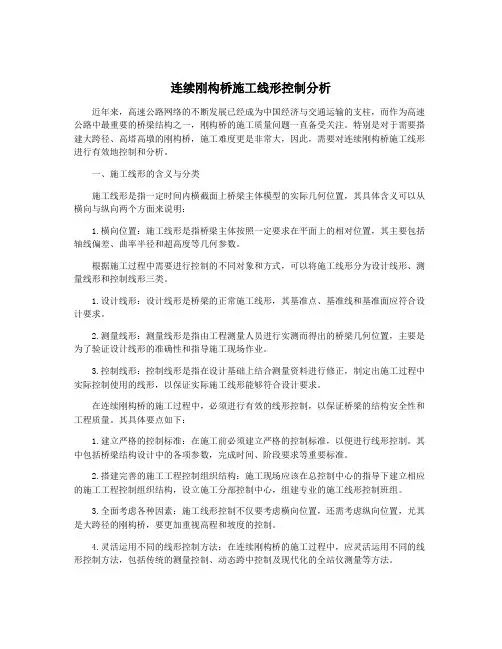

连续刚构桥施工线形控制分析近年来,高速公路网络的不断发展已经成为中国经济与交通运输的支柱,而作为高速公路中最重要的桥梁结构之一,刚构桥的施工质量问题一直备受关注。
特别是对于需要搭建大跨径、高塔高墩的刚构桥,施工难度更是非常大,因此,需要对连续刚构桥施工线形进行有效地控制和分析。
一、施工线形的含义与分类施工线形是指一定时间内横截面上桥梁主体模型的实际几何位置,其具体含义可以从横向与纵向两个方面来说明:1.横向位置:施工线形是指桥梁主体按照一定要求在平面上的相对位置,其主要包括轴线偏差、曲率半径和超高度等几何参数。
根据施工过程中需要进行控制的不同对象和方式,可以将施工线形分为设计线形、测量线形和控制线形三类。
1.设计线形:设计线形是桥梁的正常施工线形,其基准点、基准线和基准面应符合设计要求。
2.测量线形:测量线形是指由工程测量人员进行实测而得出的桥梁几何位置,主要是为了验证设计线形的准确性和指导施工现场作业。
3.控制线形:控制线形是指在设计基础上结合测量资料进行修正,制定出施工过程中实际控制使用的线形,以保证实际施工线形能够符合设计要求。
在连续刚构桥的施工过程中,必须进行有效的线形控制,以保证桥梁的结构安全性和工程质量。
其具体要点如下:1.建立严格的控制标准:在施工前必须建立严格的控制标准,以便进行线形控制。
其中包括桥梁结构设计中的各项参数,完成时间、阶段要求等重要标准。
2.搭建完善的施工工程控制组织结构:施工现场应该在总控制中心的指导下建立相应的施工工程控制组织结构,设立施工分部控制中心,组建专业的施工线形控制班组。
3.全面考虑各种因素:施工线形控制不仅要考虑横向位置,还需考虑纵向位置,尤其是大跨径的刚构桥,要更加重视高程和坡度的控制。
4.灵活运用不同的线形控制方法:在连续刚构桥的施工过程中,应灵活运用不同的线形控制方法,包括传统的测量控制、动态跨中控制及现代化的全站仪测量等方法。
5.不断进行调整和修正:在实际的桥梁施工过程中,由于种种原因,实际线形往往与设计要求存在细微的差距,因此,应不断进行线形的调整和修正,以保证桥梁的施工质量。
超高墩大跨径悬臂浇筑连续梁/刚构桥的线形控制施工工法超高墩大跨径悬臂浇筑连续梁/刚构桥的线形控制施工工法一、前言随着交通运输业的发展,对跨越河流、山谷等地形的桥梁需求不断增加。
超高墩大跨径悬臂浇筑连续梁/刚构桥作为一种经济高效的桥梁结构,逐渐得到了广泛应用。
其施工工法的规范、安全性与质量控制对于工程的成功也至关重要。
二、工法特点该工法的主要特点是采用悬臂浇筑技术,将预制的连续梁或刚构桥从一个墩台巧妙地推出,直至两端连通。
其特点如下:1. 施工快速:采用了预制构件,减少现场施工时间,提高施工效率。
2. 成本节约:整体悬挂浇筑,减少悬吊设备及导线等的投资,降低了成本。
3. 结构合理:适应长跨度、高墩、多孔径的结构设计要求。
4. 安全可控:通过合理设计和严格的施工监控,确保施工过程的安全性。
三、适应范围该工法适用于长跨度、大断面的桥梁,特别是具有河流、山谷等地势复杂情况下的桥梁建设。
其施工过程要求施工现场要有足够的空间容纳悬臂浇筑作业,且需要足够强度的施工平台。
四、工艺原理该工法的施工工艺原理主要基于以下几个方面:1. 线形控制:通过精确的线形控制和机械设备操作,保证悬臂浇筑过程中的准确性和稳定性。
2. 段数控制:通过合理划分工程段落,控制连续梁/刚构桥的浇筑长度,避免出现过长的悬臂浇筑,影响施工效率。
3. 超高墩的施工:对于超高墩的施工,采用多段浇筑的方式,通过穿孔系统进行钢筋的连接,确保超高墩的整体性和稳定性。
五、施工工艺1. 模块制造:在现浇的墩台上进行连续梁/刚构桥的预制模块制造,并进行强度检测。
2. 浇筑准备:根据预制模块的尺寸和结构要求,搭设悬挂导向轨,确保浇筑时的准确性。
3. 悬挂推出:通过悬挂装置和液压系统,将预制模块从墩台上进行推出,并与下一模块衔接。
4. 旋转调整:根据设计要求,通过旋转调整预制模块的位置和角度,确保连续梁/刚构桥的线形正确。
5. 浇筑施工:通过混凝土泵进行浇筑,确保混凝土的均匀性和密实性。

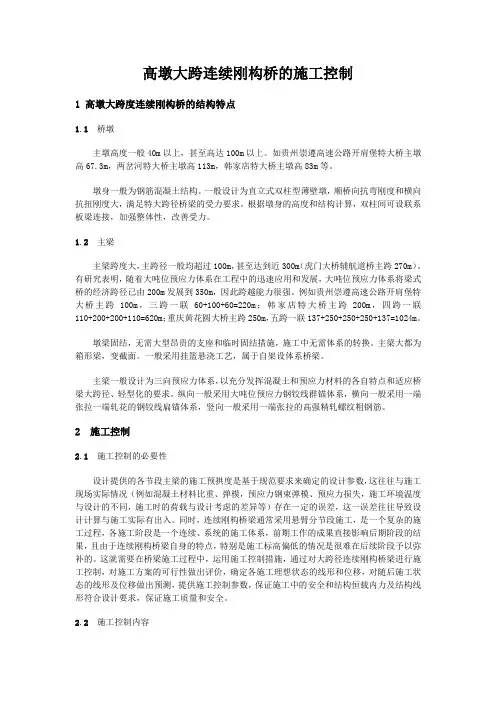

高墩大跨预应力混凝土连续刚构桥梁施工控制摘要:预应力混凝土连续刚构桥具有跨越能力强、线形平顺、行车舒适等优点,而被广泛应用于高速铁路.目前,连续刚桥多以悬臂浇筑进行施工,对于多跨连续刚构桥,其合龙时的合龙段的位移差将对成桥线形、行车舒适等起决定作用,但是由于施工中各种不确定因素的影响,桥梁合龙后的线形并不能达到设计要求。
基于此,本篇文章对高墩大跨预应力混凝土连续刚构桥梁施工控制进行研究,以供参考。
关键词:高墩大跨;连续刚构桥梁;施工控制;引言我国桥梁建设技术不断发展,建设高度以及跨度不断打破记录。
其中,连续刚构桥梁在连续梁桥的基础上得到进一步发展,其T形刚构体系除具备较为平缓的曲线之外,还确保了桥梁的整体性以及更大的结构刚度。
在桥梁不断朝向高墩大跨的方向发展时,薄壁高墩的结构备受青睐,相比于实心墩而言,薄壁高墩具有更大的柔度,受环境变化以及动荷载的影响较小,但其有较高的施工精度要求,因此其施工控制成为施工关键。
1高墩大跨连续刚构桥随着交通现代化进程的日益加快和重大水电工程的实施,越来越多的公路、桥梁需要跨越高山、峡谷、河流、库区等。
而连续刚构桥是一种跨越能力强、经济且行车舒适的桥梁形式,该类桥梁特别适合于跨越深谷、大河或急流。
因此,我国西南部地区多山、谷深,修建桥梁时多采用连续刚构形式,因地形要求,往往墩身高度非常高且跨度也很大。
2连续刚构桥箱梁结构分析桥墩和主梁是连续刚构桥最核心的构成部分,主要发挥结构支撑作用。
从受力状态下支撑结构的角度分析,以薄壁柔性柱墩为核心支撑构件。
与大跨径桥梁结构相比,连续刚构桥墩顶部位截面弯矩作用力相对较小。
同时,在满足桥梁结构固定作用的前提下,可通过控制桥梁跨中区域高度的方式,达到缩小截面面积的目的。
受到这一因素的影响,桥梁横向载荷作用力会呈现出下降趋势,从而增加主跨桥径,提高其承载力水平,并最大限度保证桥梁结构的稳定性。
3大跨度预应力混凝土连续刚构桥常见问题3.1裂缝问题桥梁结构裂缝往往存在于:边孔近现浇段及中孔1/4L~3/4L段的主箱梁腹板部位处,箱梁较长悬臂翼缘板的跨中顶板及顶板悬臂根部位处,主箱梁底板跨中部。

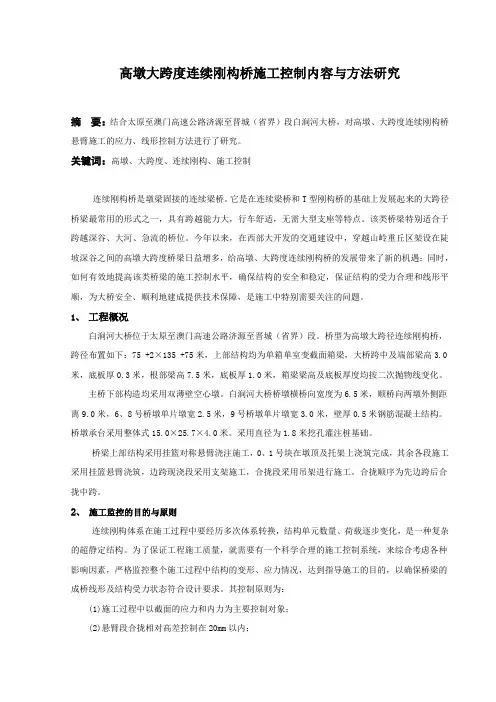

高墩大跨度连续刚构桥施工控制内容与方法研究摘要:结合太原至澳门高速公路济源至晋城(省界)段白涧河大桥,对高墩、大跨度连续刚构桥悬臂施工的应力、线形控制方法进行了研究。
关键词:高墩、大跨度、连续刚构、施工控制连续刚构桥是墩梁固接的连续梁桥。
它是在连续梁桥和T型刚构桥的基础上发展起来的大跨径桥梁最常用的形式之一,具有跨越能力大,行车舒适,无需大型支座等特点。
该类桥梁特别适合于跨越深谷、大河、急流的桥位。
今年以来,在西部大开发的交通建设中,穿越山岭重丘区架设在陡坡深谷之间的高墩大跨度桥梁日益增多,给高墩、大跨度连续刚构桥的发展带来了新的机遇;同时,如何有效地提高该类桥梁的施工控制水平,确保结构的安全和稳定,保证结构的受力合理和线形平顺,为大桥安全、顺利地建成提供技术保障,是施工中特别需要关注的问题。
1、工程概况白涧河大桥位于太原至澳门高速公路济源至晋城(省界)段。
桥型为高墩大跨径连续刚构桥,跨径布置如下:75 +2×135 +75米,上部结构均为单箱单室变截面箱梁,大桥跨中及端部梁高3.0米,底板厚0.3米,根部梁高7.5米,底板厚1.0米,箱梁梁高及底板厚度均按二次抛物线变化。
主桥下部构造均采用双薄壁空心墩。
白涧河大桥桥墩横桥向宽度为6.5米,顺桥向两墩外侧距离9.0米,6、8号桥墩单片墩宽2.5米,9号桥墩单片墩宽3.0米,壁厚0.5米钢筋混凝土结构。
桥墩承台采用整体式15.0×25.7×4.0米。
采用直径为1.8米挖孔灌注桩基础。
桥梁上部结构采用挂篮对称悬臂浇注施工,0、1号块在墩顶及托架上浇筑完成,其余各段施工采用挂篮悬臂浇筑,边跨现浇段采用支架施工,合拢段采用吊架进行施工。
合拢顺序为先边跨后合拢中跨。
2、施工监控的目的与原则连续刚构体系在施工过程中要经历多次体系转换,结构单元数量、荷载逐步变化,是一种复杂的超静定结构。
为了保证工程施工质量,就需要有一个科学合理的施工控制系统,来综合考虑各种影响因素,严格监控整个施工过程中结构的变形、应力情况,达到指导施工的目的,以确保桥梁的成桥线形及结构受力状态符合设计要求。

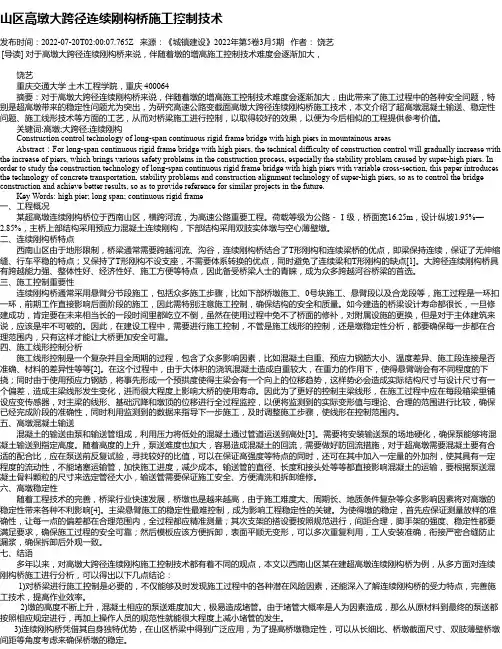

山区高墩大跨径连续刚构桥施工控制技术发布时间:2022-07-20T02:00:07.765Z 来源:《城镇建设》2022年第5卷3月5期作者:饶艺[导读] 对于高墩大跨径连续刚构桥来说,伴随着墩的增高施工控制技术难度会逐渐加大,饶艺重庆交通大学土木工程学院,重庆 400064 摘要:对于高墩大跨径连续刚构桥来说,伴随着墩的增高施工控制技术难度会逐渐加大,由此带来了施工过程中的各种安全问题,特别是超高墩带来的稳定性问题尤为突出,为研究高速公路变截面高墩大跨径连续刚构桥施工技术,本文介绍了超高墩混凝土输送、稳定性问题、施工线形技术等方面的工艺,从而对桥梁施工进行控制,以取得较好的效果,以便为今后相似的工程提供参考价值。
关键词:高墩;大跨径;连续刚构 Construction control technology of long-span continuous rigid frame bridge with high piers in mountainous areas Abstract:For long-span continuous rigid frame bridge with high piers, the technical difficulty of construction control will gradually increase with the increase of piers, which brings various safety problems in the construction process, especially the stability problem caused by super-high piers. In order to study the construction technology of long-span continuous rigid frame bridge with high piers with variable cross-section, this paper introduces the technology of concrete transportation, stability problems and construction alignment technology of super-high piers, so as to control the bridge construction and achieve better results, so as to provide reference for similar projects in the future. Key Words: high pier; long span; continuous rigid frame 一、工程概况某超高墩连续刚构桥位于西南山区,横跨河流,为高速公路重要工程。
王艳:高墩大跨连续刚构桥线形控制实用方法高墩大跨连续刚构桥线形控制实用方法王艳(甘肃省交通规划勘察设计院有限责任公司,兰州730030)【摘要】桥梁施工控制是确保桥梁施工宏观质量的关键。
衡量一座桥梁的施工宏观质量标准就是其成桥状态的线形以及受力情况符合设计要求。
本文提出了基于桥梁博士作为结构分析软件的实用标高计算公式,总结出影响结构变形的主要因素并作适当误差分析,对高墩大跨连续刚构桥的施工监控具有一定的指导作用。
【关键词】高墩大跨连续刚构桥;控制;标高;误差调整【中图分类号】TU375【文献标识码】B【文章编号】1001-6864(2012)11-0079-03随着交通事业发展的需要,大量的公路需要建设,这其中必然产生大量的大跨度桥梁。
大跨度桥梁作为一个系统工程,不仅设计的难度大,受各种因素的影响,施工期间的风险也是不可预见的,很难实现结构的实际状态与结构理想状态一致,甚至会出现难以接受的事故,给社会造成经济和人员损失。
为了确保桥梁施工期间结构的状态与理想状态的误差在可控范围内,避免不可预见的悲剧发生,需对桥梁施工阶段的变形、应力进行监控并适时调整可能出现的误差,以实现桥梁的顺利竣工。
1线形控制大跨径连续刚构桥悬臂浇筑施工中挠度控制至关重要,而施工挠度受梁体自重、预应力、混凝土徐变、施工荷载、温度等诸多因素影响,精确计算施工挠度是非常困难的。
目前梁桥结构分析计算通常采用平面杆系程序(如桥梁博士),该类分析软件用于连续梁、连续刚构桥整体计算无疑是一种简单而有效的方法。
以桥梁博士作为结构分析软件对连续刚构桥的施工过程进行模拟,各梁段立模高程主要按下式确定:H1=H+f1+f2+f3+f4+f5-f6+T(q)(1)式中,H1为待浇箱梁段前端顶面立模标高;H为待浇箱梁段前端顶面设计标高;f1为考虑经历10年收缩徐变,由永久作用,可变作用产生的累计效应值;f2为桥墩变形的修正值;f3为挂篮弹性变形对该施工段的影响值;f4为节段自重产生的挠度影响值;f5为附加预拱度(由经验确定);f6为节段预应力影响值;T(q)为前一节段标高误差调整值;T为误差调整函数。
箱梁阶段施工需进行立模、混凝土浇筑前后、钢筋张拉前后的标高测量,测量应选择在一天之中温度比较稳定的时刻进行,以日出前为宜。
各阶段的标高计算应根据立模标高进行推算,张拉后的目标标高可以用下式进行计算:H=H1-f2-f3-f4+f6-T(q)(2)式中,H为节段张拉后前端顶面标高目标值(没考虑节段混凝土收缩徐变短期效应及温度变化影响)。
在施工过程中,采用高程跟踪测量管理,应用高程逼近法来控制各段的标高,并结合设计部门提供的理论数据及以往修建大桥积累的经验,比较恰当地控制最后合拢时两侧梁体相对高差及成桥后的标高。
为了最大限度的减小合龙高差和使成桥后的标高与理想线形逼近,就必须对引起标高误差的因素进行分析。
2误差分析误差被认为是实测变形与理论变形的差值,受理论计算、施工技术、温度及混凝土物理力学性能参数等因素的影响,确定误差大小及其产生原因是施工监控的难点,下面将影响结构变形的一些主要误差、误差的严重程度以及解决方法分析如下。
(1)理论计算误差。
仿真分析是施工监控的必备手段,通过施工阶段的正装、倒装分析能够获得各种工况下的理想状态。
施工挠度的计算与荷载P、结构刚度EI直接相关,如何考虑混凝土的物理力学性能参数、长索预应力效应、及温度场的模拟问题等均会使计算产生误差,同时还应考虑环境等外部因素的影响。
通过合理选取仿真模型物理、几何、环境参数可使理论计算误差减小到能接受的范围,并适时根据施工条件变化进行参数修正,并把参数的影响结果作为修正值对结构下一阶段的状态进行调整。
(2)施工误差。
受施工技术、管理水平的限制,施工过程中结构变形会产生偏离理论变形的误差,导致误差的原因包括结构尺寸偏差、临时荷载影响、挂篮及模板定位及变形误差、预应力钢束张拉等方面。
结构尺寸偏差直接影响结构的刚度和自重,进而影响结构的变形;临时荷载包括施工垃圾、临时设备、材料等,因在结构上作用的时间较短,会对结构某一个或几个阶段的结构变形产生影响,可将其影响的结果算出,作为修正值在现场对结构的状态进行调整。
对于宽桥时,挂蓝的横向变形可能引起较大的误97低温建筑技术2012年第11期(总第173期)差,必须增加挂蓝的刚度,来减小由于刚度不均引起的变形差异;挂蓝的弹性变形在挂蓝试验时能得到一些特定荷载下的弹性变形值,但是几乎所用的节段荷载工况下,挂蓝的弹性变形值都要靠监控人员的经验来估算,挂篮非弹性变形在挂蓝荷载试验时即可消除。
一些情况下,挂蓝的紧扣件由于没有扣紧,会引起较大的误差,必须加强对一些容易引起意外变形的部位加强检查。
通过加强施工管理及提升施工人员的素质能有效的减小施工误差的影响,及时清除施工垃圾,对于临时设备及材料应尽可能在桥面上均衡放置,以保持桥面荷载的平衡性,尤其对于长悬臂工况。
(3)其它误差。
施工状态由施工初始状态和施工工作状态两部分组成。
初始状态误差主要是结构计算图示简化挠度误差,包括建立理论模型时的一些参数的取值精确性、挂篮弹性变形的取值及环境因素的影响;施工工作状态误差除了上面已经介绍的,还有就是测量误差;有时风的影响也是比较显著的,必须予以考虑;此外,桥墩受到撞击,不正常的气候、地震等其它因素影响产生的误差也应考虑。
3误差调整上述偏差必然造成结构的实际变形与理想状态存在差异,从而导致结构应力超限、合拢困难等问题。
因此必须根据施工状态的改变,随时调整理论计算模型以适应现场施工情况的变化,进而指导下一阶段的施工,经过误差调整使已经出现的误差重新向理想状态回归,达到施工线形控制目的。
理想状态时,根据公式(1)(去除T(q)项)计算得第i号梁段和第i+1号梁段的立模标高分别为H i立模i和H i+1立模i+1,其中:H i立模i =Y(H,f1,f2,…)(3)H i+1立模i =Y(H,f1,f2,…)(4)当发现第i号梁段的理论挠度与实测值有偏差q 时,如果模型参数没有改变,只需调整q,则:H'i+1立模i =Y(H,f1,f2,…)+T(q)(5)否则,需调整f1,f2,f3…为f'1,f'2,f'3…,重新计算第i+1梁段的立模标高H'i+1立模i+1为:H'i+1立模i+1=Y(H,f1,f2,…)+T(q,f'1,f'2,…)(6)受误差调整项T(q,f'1,f'2,…)的影响,i号与i+1号梁段的衔接不再平顺,而出现了折角。
为保证桥梁线型的平顺与美观,将此高差T(q,f'1,f'2,…)分设在后续的2 3个节段中,以减小突变,保持良好的线型。
4工程实例本文以某高速公路跨径(110+200+110)m连续刚构桥为依托工程,主桥总长度为420m,边跨与主跨比值为L1/L=0.55。
主桥全部位于纵坡为-1.1%的单向坡内。
箱梁跨中梁高4.0m,墩顶根部梁高11.0m,单“T”箱梁梁高从中跨跨中至箱梁根部,箱高以半立方抛物线变化。
箱梁0号梁段长14m(包括桥墩两侧悬臂各2m),每个“T”构纵桥向划分为15个对称梁段,梁段数及梁段长度从根部至跨中分别为4ˑ3.5m、7ˑ4m和10ˑ5m,累计悬臂总长92m。
全桥合计共有3个合拢段,分别是2个边跨和1个中跨合拢段,合拢段长度均为2m,每个边跨现浇段长8.76m。
本工程采用了前进分析法,利用桥梁博士软件建立了各种参数与实际相符合的理论模型进行内力和变形分析,并适时根据外界环境的变化调整模型环境参数,以获取各施工阶段结构的理论状态。
全桥主梁共划分122个单元,123 188号单元为桥墩单元(图1)。
全桥共分90个施工阶段,每一梁段施工均包含混凝土浇筑、预应力钢束张拉、移动挂篮三个工况。
施工以控制竣工标高为依据,经各阶段对箱梁变形的观测,并与预测值进行分析比较,对出现的误差进行分析,为下阶段状态修正提供依据,各阶段施工偏差基本上控制在2cm以内,线形控制良好,见图2,达到了施工监控的预期目标,全桥顺利实现了合拢。
5结语本文结合工程实例详细阐述了影响高墩大跨连续刚构桥成桥线形的主要偏差因素及偏差调整办法,为桥梁的顺利合拢提供了可靠的理论支撑。
但在具体应用过程仍然需要注意:①必须适时根据施工进度调整模型中的时间参数和环境参数;②为减少日照温差对悬臂梁挠度的影响,挠度测量和校正挂篮立模标高的工作都应该在日出前进行。
08徐松芝等:钢框架带缝钢板剪力墙抗震性能分析欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁欁参考文献[1]葛耀英主编.分段施工控制与分析[M].北京:人民交通出版社,2003.[2]顾安邦,张永水编著.桥梁施工监测与控制[M].北京:机械工业出版社,2005.[3]戴良军.大跨径PC梁桥悬浇挂蓝施工误差分类分析[J].筑路机械与施工机械化,1999,16(83):33-36.[4]林智敏.大跨径预应力混凝土连续刚构桥施工控制研究[D].成都:西南交通大学,2005.[5]向中富.桥梁施工控制技术[M].北京:人民交通出版社,2001:41-116.[6]于长官.现代控制理论[M].黑龙江:哈尔滨工业大学出版社,1988.[7]Au F T K,Wang J J,Liu G D.Control of reinforced concrete arch bridges[J].Journal of Bridge Engineering ASCE,2003,8(1):39-45.[8]张治成,叶贵如,陈衡治,徐兴.大跨度桥梁施工控制结构分析计算方法[J].浙江大学学报(工学版),2004,38(2):210.[9]张永水.大跨度预应力混凝土连续钢构桥施工误差调整的Kalman滤波法[J].重庆交通工程学院学报,2000,19(3):13.[10]朱伯芳.有限元法原理与应用[M].北京:中国水利水电出版社,1998:349-351.[收稿日期]2012-06-05[作者简介]王艳(1976-),女,江苏赣榆人,工程师,从事公路工程试验检测、桥梁检测等工作。
