对烟用醋酸纤维丝束测试未卷曲能、断裂强度可靠性的探讨

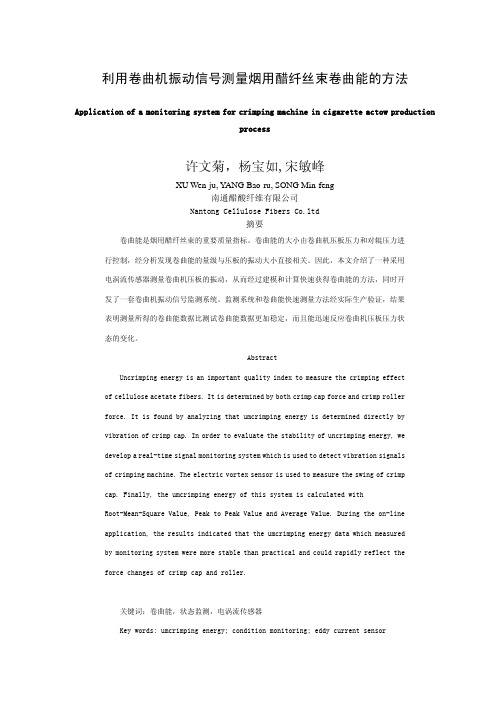

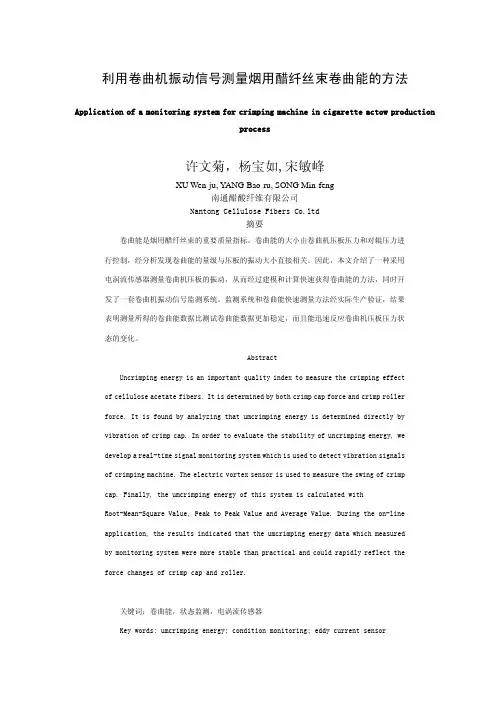

利用卷曲机振动信号测量烟用醋纤丝束卷曲能的方法Application of a monitoring system for crimping machine in cigarette actow productionprocess许文菊，杨宝如,宋敏峰XU Wen-ju, YANG Bao-ru, SONG Min-feng南通醋酸纤维有限公司Nantong Cellulose Fibers Co.ltd摘要卷曲能是烟用醋纤丝束的重要质量指标。

卷曲能的大小由卷曲机压板压力和对辊压力进行控制，经分析发现卷曲能的量级与压板的振动大小直接相关。

因此，本文介绍了一种采用电涡流传感器测量卷曲机压板的振动，从而经过建模和计算快速获得卷曲能的方法，同时开发了一套卷曲机振动信号监测系统。

监测系统和卷曲能快速测量方法经实际生产验证，结果表明测量所得的卷曲能数据比测试卷曲能数据更加稳定，而且能迅速反应卷曲机压板压力状态的变化。

AbstractUncrimping energy is an important quality index to measure the crimping effect of cellulose acetate fibers. It is determined by both crimp cap force and crimp rollerforce. It is found by analyzing that umcrimping energy is determined directly byvibration of crimp cap. In order to evaluate the stability of uncrimping energy, wedevelop a real-time signal monitoring system which is used to detect vibration signalsof crimping machine. The electric vortex sensor is used to measure the swing of crimpcap. Finally, the umcrimping energy of this system is calculated withRoot-Mean-Square Value, Peak to Peak Value and Average Value.During the on-lineapplication, the results indicated that the umcrimping energy data which measuredby monitoring system were more stable than practical and could rapidly reflect theforce changes of crimp cap and roller.关键词：卷曲能，状态监测，电涡流传感器Key words: umcrimping energy; condition monitoring; eddy current sensor1. 引言烟用二醋酸纤维丝束的卷曲能及其稳定性是影响滤棒过滤性能和吸阻稳定性的重要因素之一。

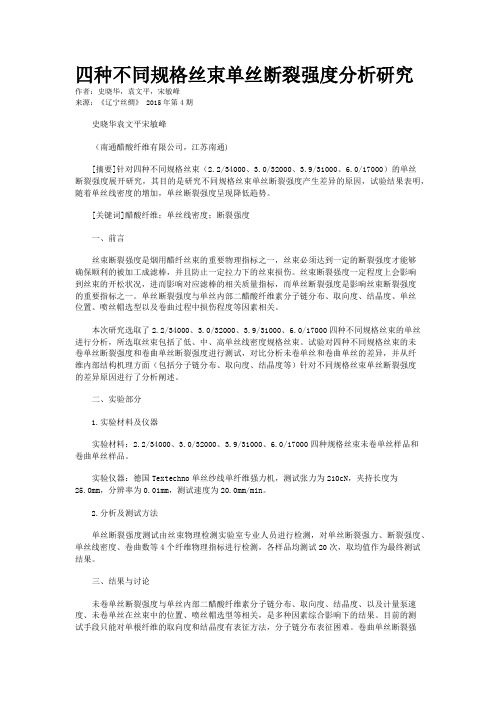

四种不同规格丝束单丝断裂强度分析研究作者：史晓华，袁文平，宋敏峰来源：《辽宁丝绸》 2015年第4期史晓华袁文平宋敏峰（南通醋酸纤维有限公司，江苏南通)[摘要]针对四种不同规格丝束（2.2/34000、3.0/32000、3.9/31000、6.0/17000）的单丝断裂强度展开研究，其目的是研究不同规格丝束单丝断裂强度产生差异的原因，试验结果表明，随着单丝线密度的增加，单丝断裂强度呈现降低趋势。

[关键词]醋酸纤维；单丝线密度；断裂强度一、前言丝束断裂强度是烟用醋纤丝束的重要物理指标之一，丝束必须达到一定的断裂强度才能够确保顺利的被加工成滤棒，并且防止一定拉力下的丝束损伤。

丝束断裂强度一定程度上会影响到丝束的开松状况，进而影响对应滤棒的相关质量指标，而单丝断裂强度是影响丝束断裂强度的重要指标之一。

单丝断裂强度与单丝内部二醋酸纤维素分子链分布、取向度、结晶度、单丝位置、喷丝帽选型以及卷曲过程中损伤程度等因素相关。

本次研究选取了2.2/34000、3.0/32000、3.9/31000、6.0/17000四种不同规格丝束的单丝进行分析，所选取丝束包括了低、中、高单丝线密度规格丝束。

试验对四种不同规格丝束的未卷单丝断裂强度和卷曲单丝断裂强度进行测试，对比分析未卷单丝和卷曲单丝的差异，并从纤维内部结构机理方面（包括分子链分布、取向度、结晶度等）针对不同规格丝束单丝断裂强度的差异原因进行了分析阐述。

二、实验部分1.实验材料及仪器实验材料：2.2/34000、3.0/32000、3.9/31000、6.0/17000四种规格丝束未卷单丝样品和卷曲单丝样品。

实验仪器：德国Textechno单丝纱线单纤维强力机，测试张力为210cN，夹持长度为25.0mm，分辨率为0.01mm，测试速度为20.0mm/min。

2.分析及测试方法单丝断裂强度测试由丝束物理检测实验室专业人员进行检测，对单丝断裂强力、断裂强度、单丝线密度、卷曲数等4个纤维物理指标进行检测，各样品均测试20次，取均值作为最终测试结果。

细支卷烟用二醋酸纤维素丝束的应用性能高明奇;杨帆;周成喜;曹建华;李明哲;马宇平;顾亮;冯晓民;田海英;张展;纪朋;董艳娟;杨金初【摘要】为给细支卷烟(φ=5.4mm)滤棒设计开发提供更多参考,选取5种细支滤棒用二醋酸纤维素丝束规格,评价不同规格二醋酸纤维素丝束的成型能力,绘制二醋酸纤维素丝束成型能力特性曲线.将不同规格二醋酸纤维素丝束成型为不同压降细支滤棒,卷接为细支卷烟,以烟碱为目标物,考察不同规格二醋酸纤维素丝束细支滤棒的过滤能力.结果表明:①不同规格的二醋酸纤维素丝束成型能力特性曲线存在明显差异,所选取的5种规格二醋酸纤维素丝束覆盖压降范围从1850Pa到7250Pa,且总趋势为单旦增加、总旦降低的二醋酸纤维素丝束适宜成型低压降细支滤棒;②将所成型的不同压降滤棒卷接为卷烟样品,滤嘴对烟气烟碱过滤效率为11.9%~23.5%,在试验范围内,对于同一规格二醋酸纤维素丝束,随着滤棒压降升高,滤嘴对卷烟主流烟气烟碱的过滤效率升高;对于不同规格二醋酸纤维素丝束而言,总趋势为丝束单旦增加、总旦降低,所成型的细支滤棒对主流烟气的过滤效率降低.可根据细支卷烟设计目标,选择不同规格丝束成型适宜压降滤棒,获得满意的卷烟感官质量和适宜的主流烟气.%In order to provide references for slim cigarette (φ=5.4 mm) design, cellulose acetate tow items for slim filter rod of five specifications were tested in terms of their characteristics in filter rod making and corresponding tow characterization graphs. Filter rods with different pressure drop were made and filter cigarettes prepared. The nicotine removal efficiencies of the filters were investigated. The results showed that:1) Obvious differences were found between the characterization curves of tow items of different specifications, thepressure drop ranged from 1 850 to 7 250 Pa, and low total denier and high denier per filament (dpf) were more suitable for forming slim filter rod with low pressure drop. 2) The nicotine removal efficiencies ranged from 11.9% to 23.5%. Within the test range, for the tow items of the same specifications, the nicotine removal efficiency of filter increased with the increase of pressure drop of filter rod; for the tow items of different specifications, the smoke removal efficiency of filter rod decreased with the increase of dpf and the decrease of total denier. According to the design target of slim cigarette, cigarette with satisfied sensory quality and appropriate mainstream cigarette smoke could be obtained by selecting cellulose acetate tows of different specifications to form filter rods with suitable pressure drop.【期刊名称】《烟草科技》【年(卷),期】2017(050)011【总页数】6页(P75-80)【关键词】细支卷烟;二醋酸纤维素丝束;丝束规格;成型能力;过滤效率;烟碱【作者】高明奇;杨帆;周成喜;曹建华;李明哲;马宇平;顾亮;冯晓民;田海英;张展;纪朋;董艳娟;杨金初【作者单位】河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号450000;南通烟滤嘴有限责任公司,江苏省南通市崇川区孩儿巷北路73号 226001;南通醋酸纤维有限公司,江苏省南通市钟秀东路27号 226008;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号 450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号450000;河南中烟工业有限责任公司技术中心,郑州市管城区陇海东路72号450000【正文语种】中文【中图分类】TS457在众多低焦油卷烟类型中，细支卷烟（φ=5.4 mm）以其外观新颖别致、焦油释放量低得到了卷烟消费者的喜爱［1］。

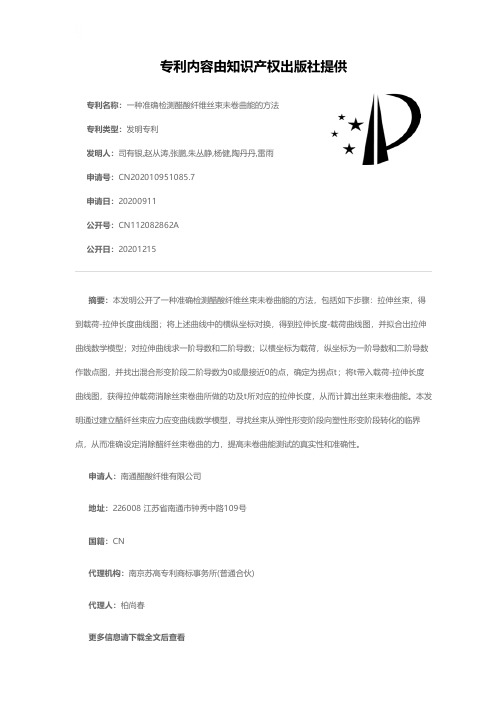

专利名称：一种准确检测醋酸纤维丝束未卷曲能的方法专利类型：发明专利
发明人：司有银,赵从涛,张鹏,朱丛静,杨健,陶丹丹,雷雨申请号：CN202010951085.7
申请日：20200911
公开号：CN112082862A
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本发明公开了一种准确检测醋酸纤维丝束未卷曲能的方法，包括如下步骤：拉伸丝束，得到载荷‑拉伸长度曲线图；将上述曲线中的横纵坐标对换，得到拉伸长度‑载荷曲线图，并拟合出拉伸曲线数学模型；对拉伸曲线求一阶导数和二阶导数；以横坐标为载荷，纵坐标为一阶导数和二阶导数作散点图，并找出混合形变阶段二阶导数为0或最接近0的点，确定为拐点t；将t带入载荷‑拉伸长度曲线图，获得拉伸载荷消除丝束卷曲所做的功及t所对应的拉伸长度，从而计算出丝束未卷曲能。

本发明通过建立醋纤丝束应力应变曲线数学模型，寻找丝束从弹性形变阶段向塑性形变阶段转化的临界点，从而准确设定消除醋纤丝束卷曲的力，提高未卷曲能测试的真实性和准确性。

申请人：南通醋酸纤维有限公司
地址：226008 江苏省南通市钟秀中路109号
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：柏尚春
更多信息请下载全文后查看。

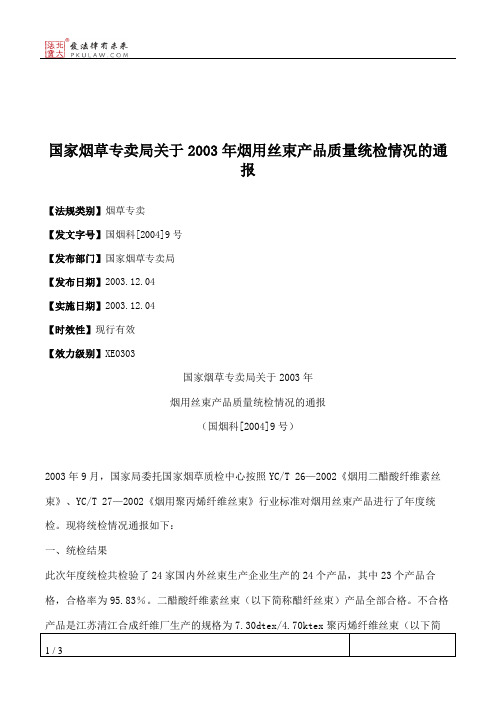

国家烟草专卖局关于2003年烟用丝束产品质量统检情况的通报【法规类别】烟草专卖【发文字号】国烟科[2004]9号【发布部门】国家烟草专卖局【发布日期】2003.12.04【实施日期】2003.12.04【时效性】现行有效【效力级别】XE0303国家烟草专卖局关于2003年烟用丝束产品质量统检情况的通报（国烟科[2004]9号）2003年9月，国家局委托国家烟草质检中心按照YC/T 26—2002《烟用二醋酸纤维素丝束》、YC/T 27—2002《烟用聚丙烯纤维丝束》行业标准对烟用丝束产品进行了年度统检。

现将统检情况通报如下：一、统检结果此次年度统检共检验了24家国内外丝束生产企业生产的24个产品，其中23个产品合格，合格率为95.83％。

二醋酸纤维素丝束（以下简称醋纤丝束）产品全部合格。

不合格产品是江苏清江合成纤维厂生产的规格为7.30dtex/4.70ktex聚丙烯纤维丝束（以下简称丙纤丝束）。

二、统检结果分析1、醋纤丝束此次共检验醋纤丝束产品10个，其中有4个国产醋纤丝束产品、6个进口醋纤丝束产品，统检全部合格，合格率为100.00％。

（表1：见附件1）今年统检的产品中，全部符合新标准所要求的指标。

三年的统计数据（表1）显示，醋纤丝束的质量是稳定的，说明各生产企业不断加强质量管理，努力达到了新标准中新增指标（如丝束线密度变异系数）规定的要求。

2、丙纤丝束此次统检的14个丙纤丝束产品中，13个产品合格，合格率92.86％。

不合格产品在丝束线密度变异系数、卷曲指数及卷曲弹性回复率等三项指标上达不到要求。

今年统检各项指标数据统计如下：（1）卷曲数主要分布在21－30个/25mm之间。

（2）回潮率主要分布在0.08％－0.15％之间。

（3）单丝线密度主要分布在2.88－7.70dtex，单项合格率为71.43％，比2002年度下降了18.04个百分点。

（4）丝束卷曲指数分布在0.58－0.89之间，单项合格率64.29％，远低于2002年100.00％的单项合格率。

细支卷烟用R型截面二醋酸纤维素丝束的应用性能崔春;高明奇;冯晓民;田海英;纪朋;孟祥士;楚文娟;胡少东;顾亮;李明哲【摘要】为进一步拓宽细支卷烟(φ=5.4mm)滤棒设计思路,设计开发细支滤棒用规格为8.6R13000的R型截面二醋酸纤维素丝束,绘制其成型特性曲线,评价其成型能力.将8.6R13000规格二醋酸纤维素丝束成型为不同压降细支滤棒,并以Y型截面醋纤丝束(6.0Y17000、8.0Y15000)为对照,卷接为细支卷烟,考察不同截面丝束、不同压降细支滤棒的烟碱过滤效率.结果表明:(1)与Y型截面二醋酸纤维素丝束相比,R型截面二醋酸纤维素丝束成型特性曲线存在显著差异,8.6R13000规格二醋酸纤维素丝束覆盖压降范围从1447Pa到6428Pa,覆盖范围明显增大,且适用于更低压降细支滤棒;(2)R型截面二醋酸纤维素丝束滤嘴对烟气烟碱过滤效率为13.8％到17.6％,随着滤棒压降升高,烟碱过滤效率升高,且与Y型截面二醋酸纤维素丝束相比,R型丝束的过滤效率明显偏低.本文设计开发了细支卷烟用R型截面二醋酸纤维素丝束,并对其应用性能进行了评价,为不同风格细支卷烟开发提供了参考.【期刊名称】《中国烟草学报》【年(卷),期】2019(025)003【总页数】6页(P17-22)【关键词】细支卷烟;R型截面;二醋酸纤维素丝束;成型能力;过滤效率;烟碱【作者】崔春;高明奇;冯晓民;田海英;纪朋;孟祥士;楚文娟;胡少东;顾亮;李明哲【作者单位】河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000;河南中烟工业有限责任公司技术中心,河南郑州经开区第三大街8号450000【正文语种】中文细支卷烟具有节约资源、低焦低害的优势，近年来，细支卷烟已逐渐成为烟草行业新的增长极，在常规卷烟销量增长乏力的情况下，细支卷烟仍保持逆势高速增长。

国家烟草专卖局关于烟用醋纤丝束规格表示方法的通
知
文章属性
•【制定机关】国家烟草专卖局
•【公布日期】2004.03.08
•【文号】国烟科监[2004]11号
•【施行日期】2004.03.08
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】专卖、专营
正文
国家烟草专卖局关于烟用醋纤丝束规格表示方法的通知
（国烟科监[2004]11号）
行业各直属单位烟草物资主管部门、各卷烟厂、烟用醋纤丝束生产企业、国家烟草质检中心、各省级烟草质检站：
为规范烟用醋纤丝束规格的标注，现将有关要求通知如下：
一、依据YC/T26-2002《烟用二醋酸纤维素丝束》标准，烟用醋纤丝束规格的标注应一律表示为单丝线密度/丝束线密度，即分特(dtex)/千特（ktex）。

考虑到行业的习惯用法，可根据需要在此线密度标注后，用“相当于：旦尼尔（denier）值”备注。

推算公式为：1旦尼尔（d）＝1/9特科斯（tex）＝10/9分特（dtex），1千特（ktex）＝1000特科斯(tex)。

以下为三种常用丝束规格表示法举例。

3.33dtex/3.89 ktex（相当于：3.0/35000d）
3.00dtex/3.89 ktex（相当于：2.7/35000d）
3.33dtex/
4.11 ktex（相当于：3.0/37000d）
二、行业产品质量监督检查以仍线密度，即分特(dtex)/千特（ktex）表示值为准。

二00四年三月八日。

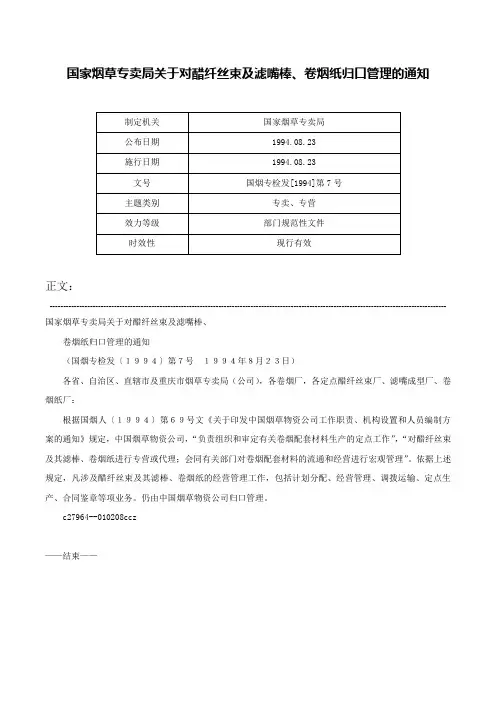

国家烟草专卖局关于对醋纤丝束及滤嘴棒、卷烟纸归口管理的通知
正文：
---------------------------------------------------------------------------------------------------------------------------------------------------- 国家烟草专卖局关于对醋纤丝束及滤嘴棒、
卷烟纸归口管理的通知
（国烟专检发〔１９９４〕第７号１９９４年８月２３日）
各省、自治区、直辖市及重庆市烟草专卖局（公司），各卷烟厂，各定点醋纤丝束厂、滤嘴成型厂、卷烟纸厂：
根据国烟人〔１９９４〕第６９号文《关于印发中国烟草物资公司工作职责、机构设置和人员编制方案的通知》规定，中国烟草物资公司，“负责组织和审定有关卷烟配套材料生产的定点工作”，“对醋纤丝束及其滤棒、卷烟纸进行专营或代理；会同有关部门对卷烟配套材料的流通和经营进行宏观管理”。

依据上述规定，凡涉及醋纤丝束及其滤棒、卷烟纸的经营管理工作，包括计划分配、经营管理、调拨运输、定点生产、合同鉴章等项业务。

仍由中国烟草物资公司归口管理。

c27964--010208ccz
——结束——。

烟用二醋酸纤维素丝束使用过程常见问题的处理方法探析[摘要]：本文针对烟用二醋酸纤维素丝束进行了简要介绍，对在成型机使用过程中出现的几种常见问题进行了概述，并结合自身经验，总结分析了丝束使用过程中飞花高、滤棒压降稳定性差、滤棒缩头三种常见问题的处理方法，对提升滤棒产品品质起到了较好的指导与帮助作用。

关键词：烟用二醋酸纤维素丝束、飞花、滤棒压降、缩头一、烟用二醋酸纤维素丝束的定义二醋酸纤维素丝束是以天然木浆为原料，经醋化处理成二醋酸纤维素片，通过溶解、过滤、纺丝、卷曲、干燥等生产工艺加工而成，是一种精密过滤材料，主要用于制作香烟滤嘴。

二、烟用二醋酸纤维素丝束使用过程中常见的几种问题（一）丝束飞花高丝束飞花通常是指丝束在滤棒成型加工过程中，受外力作用而脱落出的一种短纤维或纤维屑。

“飞花”对滤嘴棒的质量及机械运动部件、电气线路和生产现场、操作人员的劳动保护等方向都有一定的影响。

所以，控制和减少丝束使用过程中产生的飞花量，已经成为丝束生产企业和滤棒生产企业共同努力解决的重要工作。

产生飞花的因素有很多，包括醋酸纤维丝束单纤维断裂强度弱、丝束生产过程中产生的断丝、储存期丝束含水量、滤嘴棒成型机的滚筒 F2/F1的速比、车间温湿度等。

飞花对滤棒产品质量有较大影响，在滤嘴棒生产过程中，因飞花本身单位面积尺寸微小，它在丝束喷上三醋酸甘油脂(增塑剂)。

飞花吸收增塑剂，吸收量相对多或吸收量达到“溶化”的临界点，从而首先发生“微溶化”溶点，随着飞花相对量聚集，“微溶化”面积增大，最终导致滤嘴棒出现“溶化”现象。

丝束飞花高应对措施：1、适当降低成型机开松比(KDF2 成型机可降至1.35左右，KDF4成型机可降至1.30左右)；2.环境相对湿度控制在60%左右；3.对损伤部件进行维护或更换。

（二）滤棒压降稳定性差滤棒压降是指在标准条件下，当一个标准的稳定气流流经滤棒时，其两端产生的压力差。

滤棒压降是滤棒的关键质量指标，其稳定性波动将对卷烟的卷接质量和抽吸品质产生直接影响。

烟用醋酸纤维丝束的品质控制作者：容秀英来源：《科技视界》2015年第08期【摘要】本文利用多种仪器和检测手段对烟用醋酸纤维素丝束进行了表征，从微观结构方面对丝束的品质控制进行了探讨。

【关键词】醋酸纤维丝束；品质控制；微观结构醋酸纤维，是由木材、棉花、亚麻等植物中含有的纤维素分子，用醋酸酯化后得到的一种化学改性的天然高聚物，是人类最早发明的一种人造纤维，其性能取决于乙酰化程度。

不同酯化度的醋酸纤维有着不同的性能，如吸附性、耐冲击、耐油、不带静电等，因此在不同的领域有着重要的应用，其中，平均酯化度约2.4的二醋酸纤维具有良好的过滤效果，应用在香烟过滤嘴上有明显的降低焦油和除去有害物质的作用。

截至2007年，烟用醋酸纤维丝束全球的的年供应量已达75.8万吨，占全球过滤嘴卷烟市场的95%，远远超过了其它种类的过滤材料，并一直处于主导地位。

烟用二醋酸纤维素丝束的品质控制，取决于二醋酸纤维素自身的分子结构和丝束的生产过程控制，丝束的理化性能包括：丝束线密度、单丝线密度、卷曲数、断裂强度、截面形状、水分含量、残余丙酮含量等，丝束的各项技术指标对滤棒成型加工和滤棒产品的质量有着不同的影响。

二醋酸纤维素丝束的生产过程中，由于纤维素存在着复杂的晶态结构，因此在纤维素乙酰化和水解反应过程中，乙酰基在纤维素分子主链上和分子间的分布不均匀，可导致形成部分不溶区而形成微凝胶物质，从而对二醋酸纤维素的溶解和生产应用造成一定的影响。

因此，对二醋酸纤维素丝束微观结构的表征，对于二醋酸纤维素丝束的品质控制，改进二醋酸纤维素丝束的生产工艺和指导二醋酸纤维素丝束的应用，具有一定的意义。

1 二醋酸纤维素丝束的电镜表征图1为二醋酸纤维素丝束制得的滤嘴横截面的扫描隧道显微镜图，图2为滤嘴纵截面的电镜图，可见丝束具有分布均匀、纵横交错的立体结构，这种结构保证了丝束具有较好的蓬松性和较大的比表面积，从而使得滤嘴对烟气中的有害成分具有较好的吸附与截留作用。
