磁共振成像原理及结构

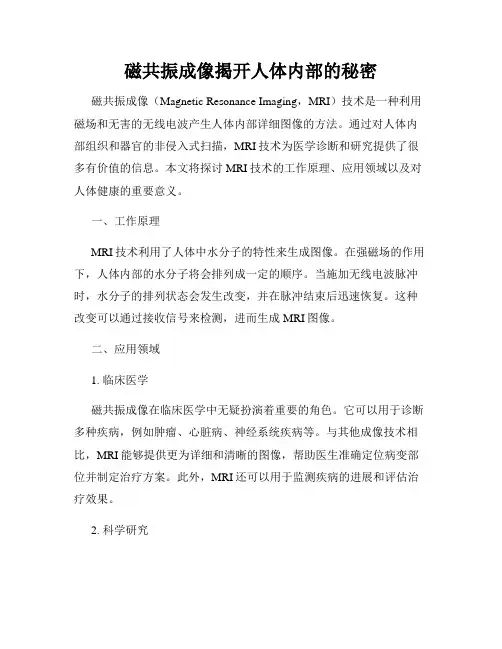

磁共振成像揭开人体内部的秘密磁共振成像（Magnetic Resonance Imaging，MRI）技术是一种利用磁场和无害的无线电波产生人体内部详细图像的方法。

通过对人体内部组织和器官的非侵入式扫描，MRI技术为医学诊断和研究提供了很多有价值的信息。

本文将探讨MRI技术的工作原理、应用领域以及对人体健康的重要意义。

一、工作原理MRI技术利用了人体中水分子的特性来生成图像。

在强磁场的作用下，人体内部的水分子将会排列成一定的顺序。

当施加无线电波脉冲时，水分子的排列状态会发生改变，并在脉冲结束后迅速恢复。

这种改变可以通过接收信号来检测，进而生成MRI图像。

二、应用领域1. 临床医学磁共振成像在临床医学中无疑扮演着重要的角色。

它可以用于诊断多种疾病，例如肿瘤、心脏病、神经系统疾病等。

与其他成像技术相比，MRI能够提供更为详细和清晰的图像，帮助医生准确定位病变部位并制定治疗方案。

此外，MRI还可以用于监测疾病的进展和评估治疗效果。

2. 科学研究MRI技术在科学研究中也有广泛的应用。

它可以用于研究人体脑部的结构和功能，通过对脑活动的监测和分析，深入了解思维、情绪和认知等与脑相关的过程。

此外，MRI还可以应用于其他器官和组织的研究，为科学家提供更多关于人体生理和病理的信息。

三、对人体健康的重要意义1. 无创性MRI技术是无创性的，与传统的X射线成像技术相比，它不会对人体产生辐射危害。

这意味着，人们可以多次接受MRI检查而不会产生任何健康风险。

因此，MRI成像成为了一种通常安全且可重复使用的临床工具。

2. 高分辨率MRI技术提供了高分辨率的图像，能够显示人体细微结构和病变。

这对医生来说至关重要，他们可以更准确地诊断疾病并采取相应的治疗措施。

同时，由于MRI可以提供较为清晰的图像，有助于减少误诊和漏诊的概率。

3. 多组织对比度与其他成像技术相比，MRI具有更好的多组织对比度。

这意味着在一张MRI图像上，医生可以同时观察到不同组织和器官，准确判断它们的变化情况。

磁共振知识点总结一、磁共振成像（MRI）基本原理。

1. 原子核特性。

- 许多原子核都具有自旋特性，例如氢原子核（单个质子）。

当置于外磁场中时，这些自旋的原子核会发生能级分裂，产生两种不同的能量状态（平行和反平行于外磁场方向）。

- 两种状态的能量差与外磁场强度成正比，公式为Δ E = γℏ B_0，其中γ是旋磁比（不同原子核有不同的旋磁比），ℏ是约化普朗克常数，B_0是外磁场强度。

2. 射频脉冲（RF）的作用。

- 当施加一个频率与原子核进动频率相同（拉莫尔频率，ω_0=γ B_0）的射频脉冲时，原子核会吸收能量，从低能级跃迁到高能级，处于激发态。

- 射频脉冲停止后，原子核会释放能量回到低能级，这个过程产生磁共振信号。

3. 弛豫过程。

- 纵向弛豫（T1弛豫）- 也称为自旋 - 晶格弛豫。

是指处于激发态的原子核将能量传递给周围晶格（分子环境），恢复到纵向平衡状态的过程。

- T1值反映了组织纵向弛豫的快慢，不同组织的T1值不同。

例如，脂肪组织的T1值较短，水的T1值较长。

- 横向弛豫（T2弛豫）- 也称为自旋 - 自旋弛豫。

是指激发态的原子核之间相互作用，导致横向磁化矢量衰减的过程。

- T2值反映了组织横向弛豫的快慢，一般来说，纯水的T2值较长，固体组织的T2值较短。

二、MRI设备组成。

1. 磁体系统。

- 主磁体。

- 产生强大而均匀的外磁场B_0，是MRI设备的核心部件。

常见的磁体类型有永磁体、常导磁体和超导磁体。

- 永磁体：不需要电源，磁场强度相对较低（一般小于0.5T），维护成本低，但重量大。

- 常导磁体：通过电流产生磁场，磁场强度一般在0.2 - 0.5T，需要大量电力供应，产生热量多。

- 超导磁体：利用超导材料在超导状态下的零电阻特性，通过强大电流产生高磁场（1.5T、3.0T甚至更高），磁场均匀性好，但需要液氦冷却，设备成本和维护成本高。

- 梯度磁场系统。

- 由X、Y、Z三个方向的梯度线圈组成，用于在主磁场基础上产生线性变化的梯度磁场。

磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象获取人体内部组织结构和功能信息的医学成像技术。

它通过利用强磁场、射频脉冲以及梯度线圈的作用，产生影响生物体内原子核的局部磁场，并探测其信号来生成图像。

下面将详细介绍磁共振成像的原理。

一、原子核的核磁共振现象核磁共振现象是指当原子核处于强磁场中时，其核自旋会与外界磁场发生共振，进而产生一种特殊的电磁辐射现象。

核磁共振现象的产生基于原子核自旋角动量与外部磁场相互作用的量子力学效应。

在强磁场中，原子核自旋的辐射频率与外部磁场强度成正比。

当外部射频脉冲的频率与原子核自旋的共振频率相同时，原子核将吸收能量并处于激发态，随后通过释放能量回到基态。

这种吸收和释放能量的过程被称为共振现象，也是磁共振成像的基础。

二、强磁场的建立磁共振成像使用强磁场来激发和探测被成像物体内部原子核的信号。

强磁场的建立是磁共振成像的第一步。

在MRI设备中，使用超导磁体来产生一个稳定而均匀的强静态磁场。

超导磁体内部通入液氦使其冷却到超导状态，从而消除了电阻，使得磁场可以持续很长时间。

这样的超导磁体可以产生高达1.5特斯拉至3特斯拉的强磁场。

稳定的强磁场将所有原子核的自旋定向在同一个方向，并使其具有较大的自旋角动量，为之后的成像提供了条件。

三、射频脉冲的应用在磁共振成像中，射频脉冲用于激发原子核自旋，以实现信号的产生和增强。

使用射频线圈产生与特定谐振频率相匹配的射频脉冲，将其传输到成像区域。

当脉冲的频率与原子核自旋的共振频率相同时，能量被吸收，原子核进入激发态。

此时，通过改变射频脉冲的参数，比如脉冲强度和脉冲宽度，可以控制原子核的激发程度。

四、梯度线圈的作用梯度线圈在磁共振成像中起到了定位和空间编码的作用。

梯度线圈是位于主磁场中的一组线圈，产生额外的磁场，其方向和强度可以根据需要进行调节。

梯度线圈通过在不同时间点产生不同强度的磁场，使得成像区域内的原子核处于不同的共振频率状态。

MRI磁共振成像基本原理及读片MRI（磁共振成像）是一种医学影像技术，利用磁共振原理来获得身体内部的高分辨率图像。

本文将详细介绍MRI的基本原理及读片过程。

一、MRI的基本原理1.磁共振现象：MRI利用磁共振现象来获得图像。

人体组织主要由氢原子构成，而氢原子含有一个质子，质子带有正电荷。

在强磁场的作用下，质子将朝向磁场的方向旋转。

质子的旋转频率与外部磁场的强度成正比。

2.弹性波：磁共振装置内的一套辅助磁场可以加入特定的辅助磁场，这些辅助磁场将会给氢原子的原子核一个脉冲的影响，并造成它们间接或直接在周围的分子上加入一个特定的力，这个力的效应可以用声音形容，并且它的效应在短时间之内会消失。

3.回弹：当辅助磁场停止作用时，氢原子的原子核会回到基本对齐的状态。

在这个过程中，它们会向周围发出信号，被称为MR信号或回声。

回声信号会被感应线圈捕获并送到计算机中进行处理和图像重建。

4.信号解析：计算机将回声信号解析为图像。

这里有几种常用的重建方法，包括傅立叶变换、快速傅立叶变换和回声信号积分。

二、MRI读片过程1.图像质量评估：在开始读片之前，需要对图像质量进行评估。

评估因素包括图像分辨率、对比度、噪声、伪影等。

图像质量好与否对于正确认识病灶和提供准确诊断至关重要。

2.解剖结构分析：先观察解剖结构，包括脑、脊髓、血管、骨骼等。

通过比较对称性、大小、形态等，可以初步判断是否存在异常。

3.病灶检测与定位：在观察解剖结构的基础上，进行病灶的检测与定位。

常见的病灶包括肿瘤、脑梗死、脑出血等。

通过对信号强度、位置、边界特征等进行分析，可以初步判断病灶的类型和范围。

4.强度与序列分析：MRI图像的信号强度与脉冲序列有关。

不同的脉冲序列可以提供不同的对比度和重建方式。

通过比较不同脉冲序列的信号强度变化，可以更好地分析病灶的性质，并提供更准确的诊断依据。

5.影像报告编写：根据对图像的分析和判断，编写MRI影像报告。

报告通常包括病人基本信息、病灶的位置、大小、特征、诊断意见等。

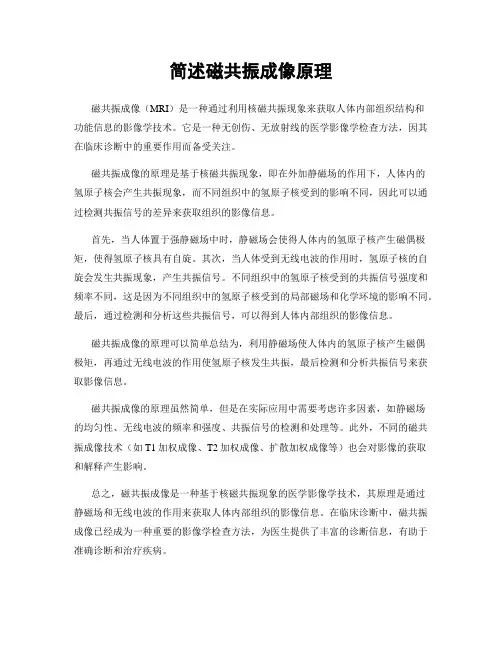

简述磁共振成像原理
磁共振成像（MRI）是一种通过利用核磁共振现象来获取人体内部组织结构和
功能信息的影像学技术。

它是一种无创伤、无放射线的医学影像学检查方法，因其在临床诊断中的重要作用而备受关注。

磁共振成像的原理是基于核磁共振现象，即在外加静磁场的作用下，人体内的
氢原子核会产生共振现象，而不同组织中的氢原子核受到的影响不同，因此可以通过检测共振信号的差异来获取组织的影像信息。

首先，当人体置于强静磁场中时，静磁场会使得人体内的氢原子核产生磁偶极矩，使得氢原子核具有自旋。

其次，当人体受到无线电波的作用时，氢原子核的自旋会发生共振现象，产生共振信号。

不同组织中的氢原子核受到的共振信号强度和频率不同，这是因为不同组织中的氢原子核受到的局部磁场和化学环境的影响不同。

最后，通过检测和分析这些共振信号，可以得到人体内部组织的影像信息。

磁共振成像的原理可以简单总结为，利用静磁场使人体内的氢原子核产生磁偶
极矩，再通过无线电波的作用使氢原子核发生共振，最后检测和分析共振信号来获取影像信息。

磁共振成像的原理虽然简单，但是在实际应用中需要考虑许多因素，如静磁场
的均匀性、无线电波的频率和强度、共振信号的检测和处理等。

此外，不同的磁共振成像技术（如T1加权成像、T2加权成像、扩散加权成像等）也会对影像的获取
和解释产生影响。

总之，磁共振成像是一种基于核磁共振现象的医学影像学技术，其原理是通过
静磁场和无线电波的作用来获取人体内部组织的影像信息。

在临床诊断中，磁共振成像已经成为一种重要的影像学检查方法，为医生提供了丰富的诊断信息，有助于准确诊断和治疗疾病。

核磁共振成像原理及图像重建方法核磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用磁场和无害的无线电波产生高分辨率、高对比度、三维解剖图像的医学影像技术。

它通过探测人体内的核磁共振信号，生成具有空间分辨能力的图像，为医生提供可视化的解剖结构和生理功能信息。

本篇文章将介绍MRI的原理及图像重建方法，以帮助读者深入了解MRI技术的基本原理和应用。

MRI的原理基于原子核的磁共振现象。

原子核具有自旋运动和相应的磁矩，在外加静磁场的作用下，原子核的磁矩会沿着静磁场方向取向。

当施加一弱的高斯磁场同时加上垂直于静磁场的无线电频率脉冲，原子核的磁矩会被扰动，其取向会发生变化。

一旦取消无线电频率脉冲，原子核的磁矩将重新恢复到原来的取向。

这种恢复会产生电磁感应信号，被称为自发发射信号。

这个信号随时间演化，可以记录下来并用于重建图像。

MRI图像的重建是通过对磁共振信号的采集、处理和分析来实现的。

首先，需要提供一个均匀的静态磁场，通常使用超导磁体来产生高强度的匀强磁场。

其次，在静磁场中放置患者，使其体内的原子核磁矩取向与静磁场一致。

然后，通过使用线圈发射脉冲磁场，使原子核的磁矩发生扰动，并记录自发发射信号。

图像重建的第一步是对采集的原始数据进行采样。

MRI使用一组线圈阵列来接收磁共振信号，这些信号代表了人体各个位置的原子核磁矩的状态。

采样过程中需要考虑空间分辨率和信噪比的平衡。

较高的空间分辨率可以提供详细的解剖信息，但信噪比可能较低；而较高的信噪比可以提高图像质量，但空间分辨率可能降低。

在数据采样后，需要对采集到的信号进行图像重建。

图像重建的关键是解决逆问题，即从有限的采样点恢复出连续的图像。

常见的图像重建方法包括快速傅里叶变换、滤波和插值技术。

其中，快速傅里叶变换是一种将信号从时域转换到频域的方法，可以在频域上对信号进行分析和处理。

滤波技术可以通过去除高频噪声和增强图像细节来提高图像质量。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用于医学诊断的非侵入性扫描技术，它利用磁共振原理，通过对人体组织的磁性物质的成像进行分析，得出病灶位置和病理变化的信息。

下面将详细介绍MRI设备的工作原理。

MRI设备主要由主磁场系统、梯度线圈系统、射频系统和计算机系统组成。

1. 主磁场系统主磁场系统是MRI设备的核心组成部分，它由一个超导磁体构成。

这个超导磁体能产生一个稳定的高强度磁场，通常是1.5T或3T。

这个磁场可以将人体内的水和脂肪等有机分子的原子核（如氢核、氧核等）原子核自旋取向，从而为后续成像提供必要的条件。

2. 梯度线圈系统梯度线圈系统由三个互相垂直的线圈组成，即横向、纵向和轴向梯度线圈。

这些线圈的作用是产生稳定强度和变化频率的梯度磁场，用于在空间上定位图像中不同的区域。

梯度线圈系统的变化频率决定了成像的分辨率，变化强度决定了成像的对比度。

3. 射频系统射频系统由发射线圈和接收线圈组成，它的作用是产生高频电磁场和接收返回的信号。

在成像过程中，射频系统会向人体内部提供一个高频脉冲电磁场，导致人体内的原子核自旋发生能级跃迁。

原子核回到基态时，会发送出一个特定的信号，通过接收线圈接收并传回计算机系统进行处理。

4. 计算机系统计算机系统是MRI设备的控制中心，它负责控制整个设备的运行、数据采集、图像重建和存储。

在成像过程中，计算机会通过梯度线圈和射频线圈产生的信号，对人体内部的原子核进行测量和记录。

然后利用这些数据，通过复杂的数学计算和图像处理算法，生成最终的MRI图像。

具体工作流程如下：1. 开始扫描前，患者需要去除身上的金属物品，因为磁场会对金属产生吸引力和磁化。

2. 患者躺在MRI设备的扫描床上，床会进入主磁场系统中央，电脑通过脚踏开关控制床的位置。

3. 当主磁场系统通电后，会产生一个均匀的磁场。

此时，射频系统会向人体内部发送射频脉冲，使原子核自旋发生能级跃迁。

磁共振基本原理第一章主要讲述电荷、电流、电磁、磁感应方面的基本概念。

这里将介绍余下章节中将提到的大量的词汇。

你可以快速复习这些概念，但是要注意关键定义和一些重要的概念，因为这些概念有可能在考试中出现。

同时也包括一些对向量和复数关系的解释。

如果你有工程师的背景就请略过这些章节，否则请多花些时间研究2D、3D向量，振幅和相位、矢量和复数方面的知识。

矢量在MRI中有极其重要的作用，因此现在多花些时间学习是值得的。

静电学研究的是静止的电荷，在MRI中几乎没有太大意义。

我们以此作为开场白主要是因为电学和磁学之间有密切的关系。

静电学与静磁场非常相似。

最小的电荷存在于质子(正)和电子(负)中，集中在很小的一团或以量子形式存在。

虽然质子比电子重1840倍，但是他们有同样幅度的电荷。

电荷的单位是库仑，是6.24*1018个电子的总和,这是一个非常大的数量。

一道闪电包含10到50个库仑。

一个电子或质子的电荷为±1.6*10-19库仑。

与一个粒子所拥有的分离的电荷不同，电场是连续的。

关键的概念是相同的电荷相互排斥，不同的电荷相互吸引。

同时，你应该知道电场强度与电荷呈线形变化，和电荷的距离的平方成反比。

换句话说，如果总的电荷数增加，电场的强度也会增加，与电荷的距离越远，电场强度越弱。

将相同的电荷拉近，或将不同的电荷分开都需要能量。

当出现这种情况时，粒子就有做功的势能。

就象拉开或压缩一个弹簧一样。

这种做功的势能叫电动力（emf）。

当一个电荷被移动，并做功时，势能可以转化成动能。

每单位电荷的势能称电势能，它是电荷相对于电场的位置的函数（1/d2）。

电荷位于周边，它尽量要处于一个舒服的位置，但这也不是一件容易做到的事。

它不断地运动、做功。

运动的电荷越多，每个电荷做功越多，总功越大。

运动的电荷叫做电流。

电流的测量单位为安培（A）。

第一个电流图描绘的是电池产生直流电（DC）。

电厂里的发电机产生的是变化的电压，也称为交流电（AC）。

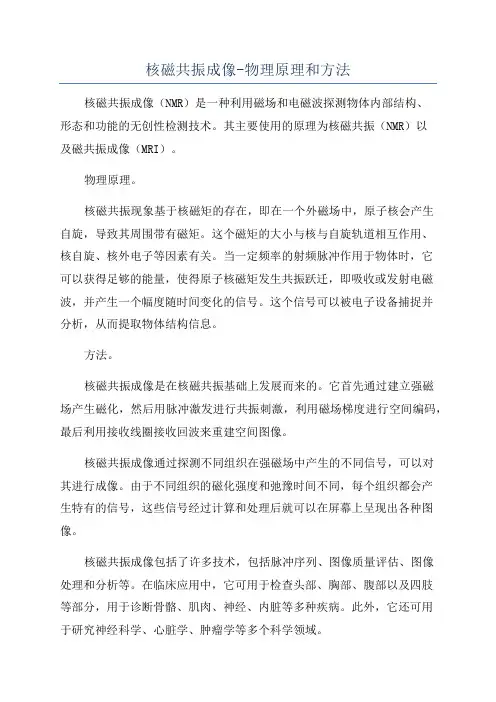

核磁共振成像-物理原理和方法
核磁共振成像（NMR）是一种利用磁场和电磁波探测物体内部结构、
形态和功能的无创性检测技术。

其主要使用的原理为核磁共振（NMR）以
及磁共振成像（MRI）。

物理原理。

核磁共振现象基于核磁矩的存在，即在一个外磁场中，原子核会产生
自旋，导致其周围带有磁矩。

这个磁矩的大小与核与自旋轨道相互作用、
核自旋、核外电子等因素有关。

当一定频率的射频脉冲作用于物体时，它
可以获得足够的能量，使得原子核磁矩发生共振跃迁，即吸收或发射电磁波，并产生一个幅度随时间变化的信号。

这个信号可以被电子设备捕捉并
分析，从而提取物体结构信息。

方法。

核磁共振成像是在核磁共振基础上发展而来的。

它首先通过建立强磁
场产生磁化，然后用脉冲激发进行共振刺激，利用磁场梯度进行空间编码，最后利用接收线圈接收回波来重建空间图像。

核磁共振成像通过探测不同组织在强磁场中产生的不同信号，可以对
其进行成像。

由于不同组织的磁化强度和弛豫时间不同，每个组织都会产
生特有的信号，这些信号经过计算和处理后就可以在屏幕上呈现出各种图像。

核磁共振成像包括了许多技术，包括脉冲序列、图像质量评估、图像
处理和分析等。

在临床应用中，它可用于检查头部、胸部、腹部以及四肢
等部分，用于诊断骨骼、肌肉、神经、内脏等多种疾病。

此外，它还可用
于研究神经科学、心脏学、肿瘤学等多个科学领域。

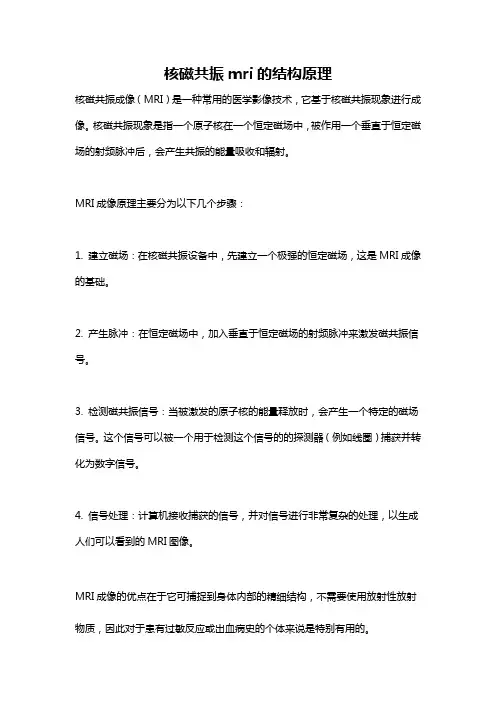

核磁共振mri的结构原理
核磁共振成像（MRI）是一种常用的医学影像技术，它基于核磁共振现象进行成像。

核磁共振现象是指一个原子核在一个恒定磁场中，被作用一个垂直于恒定磁场的射频脉冲后，会产生共振的能量吸收和辐射。

MRI成像原理主要分为以下几个步骤：
1. 建立磁场：在核磁共振设备中，先建立一个极强的恒定磁场，这是MRI成像的基础。

2. 产生脉冲：在恒定磁场中，加入垂直于恒定磁场的射频脉冲来激发磁共振信号。

3. 检测磁共振信号：当被激发的原子核的能量释放时，会产生一个特定的磁场信号。

这个信号可以被一个用于检测这个信号的的探测器（例如线圈）捕获并转化为数字信号。

4. 信号处理：计算机接收捕获的信号，并对信号进行非常复杂的处理，以生成人们可以看到的MRI图像。

MRI成像的优点在于它可捕捉到身体内部的精细结构，不需要使用放射性放射物质，因此对于患有过敏反应或出血病史的个体来说是特别有用的。

简述磁共振成像的基本原理及应用基本原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象进行成像的非侵入性医学影像技术。

其基本原理如下：1.磁场梯度：在MRI中，人体被置于强大的静态磁场中，通常为1.5或3.0特斯拉。

静态磁场的存在使得水和其他组织中的原子核具有旋磁性。

为了增加成像的精度，还需要在这个主磁场的基础上建立磁感应梯度，它们可以使不同位置的原子核在频率上有所区别。

2.平行放射磁场：在强大的静态磁场中所产生的射频激励场通过放射磁场线圈，使静态磁场与梯度场之间形成垂直的旋转磁场。

这个旋转磁场的频率与静态磁场的拉比频率一致，从而实现了核磁共振。

3.磁共振信号：当原子核受到平行放射磁场的激励后，它们会产生共振信号。

这些信号通过射频线圈和梯度线圈接收，并转化为电信号进行分析和处理。

4.影像重建：通过将接收到的信号进行编码和处理，可以重建出人体内部的结构图像。

具体的图像重建算法包括Fourier变换和反射变换等。

应用领域磁共振成像技术在医学领域有着广泛的应用，以下是几个常见的应用领域：1.神经科学：MRI可以用于研究人脑的结构和功能。

通过对脑部进行扫描，可以观察到不同脑区的活动情况，进而了解大脑的功能区域和脑网络连接。

2.肿瘤诊断：MRI可以通过扫描人体内部的软组织，帮助医生检测和诊断肿瘤。

与其他成像技术相比，MRI在肿瘤检测方面更具优势，因为它能够提供更详细的图像信息。

3.心血管疾病：MRI可以用来评估心脏和血管的结构和功能。

它可以检测心脏瓣膜功能异常、心脏肌肉的供血情况以及动脉硬化等心血管疾病。

4.骨骼和关节疾病：MRI可用于检测骨骼和关节疾病，如骨折、骨关节炎等。

它能提供高分辨率的图像，准确地显示骨骼和关节的结构和损伤程度。

5.妇科疾病：MRI可以帮助医生检测和诊断妇科疾病，如子宫肌瘤、卵巢肿瘤等。

它能提供清晰的图像，帮助医生确定病变的位置、大小和性质。

磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，通过利用原子核磁共振现象，产生清晰的人体内部结构图像。

本文将介绍磁共振成像的原理及其在医学领域中的应用。

一、磁共振成像原理概述磁共振成像原理是基于原子核的磁共振现象，该现象主要表现在原子核具有自旋（Spin）和磁矩（Magnetic Moment）。

当原子核处于外加磁场中时，它们的自旋会朝向最低能级，产生一个宏观磁矩。

当外加的磁场不再作用时，原子核磁矩会根据其特定旋转频率在射频场的作用下发生共振。

二、磁共振成像过程1. 磁共振成像设备磁共振成像设备由主磁场、梯度磁场和射频场等部分组成。

主磁场是指静态磁场，它的方向对应于人体内的磁场方向，梯度磁场是为了获取不同位置信号的，而射频场则用于激发和探测信号。

2. 激发信号激发信号是指通过射频场作用于人体，导致原子核产生能量吸收，从而进入共振状态。

射频场的频率与原子核的共振频率非常接近，当它们在相同频率附近时，就会激发共振信号。

3. 探测信号在激发信号的作用下，原子核进入共振状态后，会释放出一部分能量。

这些能量通过射频场感应，转化为电信号传送到计算机中进行处理。

计算机将这些信号整理并还原成人体内部的结构图像。

三、磁共振成像的医学应用1. 诊断功能磁共振成像技术在医学领域有着广泛的应用。

它可以用于检测各种疾病，如脑部肿瘤、心脏病、骨关节疾病等，帮助医生确定病变的范围和性质。

相比其他成像技术，MRI对软组织的分辨率更高，能够提供更准确的诊断结果。

2. 研究作用除了临床医学应用外，磁共振成像技术在医学研究中也发挥着重要的作用。

通过对神经系统、心脑血管等重要器官进行研究，人们可以了解这些器官的结构与功能，进一步推动相关领域的科学发展。

3. 应用领域的拓展随着技术的不断发展，磁共振成像的应用领域也在不断拓展。

例如，磁共振成像技术已经开始用于研究人的情绪、记忆和认知功能等心理学领域。
