核磁共振工作原理核磁共振（Nuclear Magnetic Resonance，简称NMR）是一种重要的分析技术和研究手段。
它基于原子核之间的电磁相互作用，通过利用核自旋在外加磁场和射频场作用下的共振吸收现象，实现对样品的结构和性质的分析。
本文将详细介绍核磁共振的工作原理。
一、基本原理核磁共振技术的核心是核磁共振现象。
当一个样品置于磁场中时，其核自旋将受到外加磁场的影响，导致核自旋的量子态能级发生分裂。
此时，如果给样品施加一个与能级间距相符的射频波，将出现共振吸收现象。
这种共振现象的产生是由于外加磁场与样品中核自旋的磁矩相互作用所致。
二、共振条件核磁共振的共振条件可以用以下公式表示：ω = γB0其中，ω表示射频波的角频率，γ是核磁矩的旋磁比，B0是外加磁场的大小。
根据这个公式可知，当外加磁场的强度发生变化时，共振条件也会相应改变。
三、工作步骤核磁共振的工作原理可以分为以下几个步骤：1. 加样处理：样品通常会进行处理，以提高信噪比和磁场均匀性。
处理包括稀释、混合、旋转等。
2. 形成磁场：通过磁铁产生一个强大的静态磁场，这是核磁共振实验的基础条件。
3. 校准射频场：根据样品的特性和实验需求，校准出一个合适的射频场。
4. 施加射频激发信号：给样品施加一个与共振频率匹配的射频激发信号，使样品中的核自旋从基态跃迁到激发态。
5. 探测共振信号：探测样品中的共振信号，记录共振频率和共振幅度。
6. 数据处理和分析：对探测到的共振信号进行处理和分析，提取样品的结构和性质信息。
四、应用领域核磁共振技术在许多领域都有广泛的应用，包括化学、物理、生物、医学等。
在化学领域，核磁共振可以用于分析有机物的结构、鉴定化合物的纯度等。
在物理领域，核磁共振可以用于研究材料的磁性、超导性等性质。
在生物领域，核磁共振可以应用于蛋白质结构研究、DNA解旋等。
在医学领域，核磁共振成像（MRI）可以用于人体各类组织和器官的诊断。
综上所述，核磁共振工作原理是基于核自旋共振现象的。
磁共振成像过程及原理
磁共振成像（MRI）是一种非常先进，非侵入性的影像技术，通过
利用强大的磁场、射频脉冲和计算机技术来获取高分辨率、三维和非
侵入性的人体或动物组织结构的图像。
MRI的原理主要基于原子核在强磁场下的行为。
原子核具有自旋角动量，自旋角动量可以看作是原子核本身围绕自身轴线旋转的一种运
动形式。
在强磁场下，几乎所有原子核都会对齐，而且有些原子核在
外加射频电磁波的作用下，会进入高能激发态，这就是核磁共振现象。
在MRI扫描中，人体或动物被放置在一个强磁场中心的区域内。
这个强磁场会使原子核的自旋角动量趋向于沿着磁场方向和反磁场方
向一一对齐。
此时，外加的射频信号会让原子核进入激发态，当磁场
到达恒定状态时（平衡状态），将准备好的强磁场中心向患者的身体
部位引领一个小的旋转力向量，获取正负磁场相互作用中的信息。
其次是接下来的退相干和重建阶段。
在射频信号发出后，系统会
使原子核自旋恢复到原来的位置，在此过程中，控制磁场的脉冲会间
歇性的修改。
然后再次向患者的身体部位加入射频信号，重复上一步操作，重复修改脉冲参数，直到整个图像数据被成功完成。
最后，将收集到的信号传输到计算机中进行处理。
利用计算机对接收到的NMR信号进行数学分析，计算机会利用专用算法对各种谱和图像进行处理和可视化，以生成体部分的详细图像。
MRI的成像分辨率极高，可提供几乎所有生物组织的图像，并且不需要265 X光辐射及其他有害的放射线，所以常用于体检和临床诊断及手术规划操作。

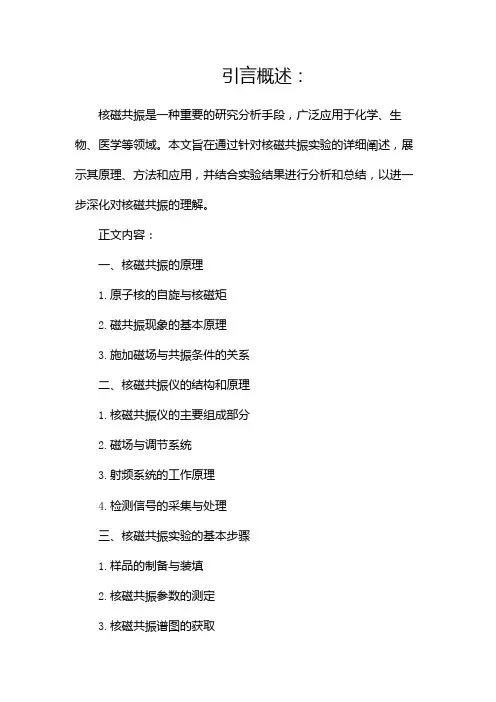

引言概述：
核磁共振是一种重要的研究分析手段，广泛应用于化学、生物、医学等领域。
本文旨在通过针对核磁共振实验的详细阐述，展示其原理、方法和应用，并结合实验结果进行分析和总结，以进一步深化对核磁共振的理解。
正文内容：
一、核磁共振的原理
1.原子核的自旋与核磁矩
2.磁共振现象的基本原理
3.施加磁场与共振条件的关系
二、核磁共振仪的结构和原理
1.核磁共振仪的主要组成部分
2.磁场与调节系统
3.射频系统的工作原理
4.检测信号的采集与处理
三、核磁共振实验的基本步骤
1.样品的制备与装填
2.核磁共振参数的测定
3.核磁共振谱图的获取
4.核磁共振谱图的解析
5.参数的计算与分析
四、核磁共振在化学分析中的应用
1.核磁共振谱图的解析与结构鉴定
2.化学位移与电子环境的关系
3.倍分辨核磁共振技术的应用
4.核磁共振在反应动力学研究中的应用
5.核磁共振在质子化学位移的定量分析中的应用
五、核磁共振在生物医学中的应用
1.核磁共振成像原理与技术
2.核磁共振成像与疾病诊断
3.核磁共振成像在器官显影中的应用
4.动态核磁共振技术在生物医学中的应用
5.核磁共振在药物研发中的应用
总结：
通过本文对核磁共振实验的详细阐述，我们对核磁共振的原理、方法和应用有了更深入的了解。
核磁共振作为一种重要的分析手段，在化学、生物、医学等领域发挥着重要作用。
根据实验结果分析和总结，我们可以得出核磁共振在化学分析和生物医学领域的
广泛应用前景，并提出进一步探索和研究的方向，以推动核磁共振技术的发展和应用。
核磁共振的工作原理
核磁共振是一种基于原子核内部自旋特性的物理现象，用于分析和探测样品的结构和性质。
核磁共振扫描的工作原理基于以下几个步骤：
1. 构建磁场：在核磁共振设备中，需要建立一个恒定强度的磁场，通常使用超导磁体来产生高强度磁场。
2. 激发核自旋：将待测样品置于恒定磁场中，样品中的原子核具有自旋，这些原子核呈不同的能级分布。
通过施加特定功率的高频射频脉冲电磁波，可以使部分原子核自旋向上或向下翻转，从而达到激发的状态。
3. 自旋弛豫：激发后的原子核自旋会在一段时间内返回到平衡状态，这个过程称为自旋弛豫。
不同原子核的自旋弛豫时间和方式与样品的物理化学性质相关。
4. 探测信号：在自旋弛豫过程中，原子核向外释放能量，称为自旋-晶格弛豫或自旋-自旋弛豫。
这些能量以形式的方式被检测器检测到，产生电信号。
5. 数据处理：通过对探测到的信号进行处理和分析，可以获取关于样品分子结构、组成和相互作用的信息。
这些信息可以转化为图谱或图像，供进一步分析和解读。
总之，核磁共振利用原子核自旋特性的激发和松弛过程，通过
探测在样品中的信号来获取样品的信息。
这种技术广泛应用于生物化学、医学、材料科学等领域，为分析和研究提供了强大的工具。
磁共振知识点总结一、磁共振成像（MRI）基本原理。
1. 原子核特性。
- 许多原子核都具有自旋特性，例如氢原子核（单个质子）。
当置于外磁场中时，这些自旋的原子核会发生能级分裂，产生两种不同的能量状态（平行和反平行于外磁场方向）。
- 两种状态的能量差与外磁场强度成正比，公式为Δ E = γℏ B_0，其中γ是旋磁比（不同原子核有不同的旋磁比），ℏ是约化普朗克常数，B_0是外磁场强度。
2. 射频脉冲（RF）的作用。
- 当施加一个频率与原子核进动频率相同（拉莫尔频率，ω_0=γ B_0）的射频脉冲时，原子核会吸收能量，从低能级跃迁到高能级，处于激发态。
- 射频脉冲停止后，原子核会释放能量回到低能级，这个过程产生磁共振信号。
3. 弛豫过程。
- 纵向弛豫（T1弛豫）- 也称为自旋 - 晶格弛豫。
是指处于激发态的原子核将能量传递给周围晶格（分子环境），恢复到纵向平衡状态的过程。
- T1值反映了组织纵向弛豫的快慢，不同组织的T1值不同。
例如，脂肪组织的T1值较短，水的T1值较长。
- 横向弛豫（T2弛豫）- 也称为自旋 - 自旋弛豫。
是指激发态的原子核之间相互作用，导致横向磁化矢量衰减的过程。
- T2值反映了组织横向弛豫的快慢，一般来说，纯水的T2值较长，固体组织的T2值较短。
二、MRI设备组成。
1. 磁体系统。
- 主磁体。
- 产生强大而均匀的外磁场B_0，是MRI设备的核心部件。
常见的磁体类型有永磁体、常导磁体和超导磁体。
- 永磁体：不需要电源，磁场强度相对较低（一般小于0.5T），维护成本低，但重量大。
- 常导磁体：通过电流产生磁场，磁场强度一般在0.2 - 0.5T，需要大量电力供应，产生热量多。
- 超导磁体：利用超导材料在超导状态下的零电阻特性，通过强大电流产生高磁场（1.5T、3.0T甚至更高），磁场均匀性好，但需要液氦冷却，设备成本和维护成本高。
- 梯度磁场系统。
- 由X、Y、Z三个方向的梯度线圈组成，用于在主磁场基础上产生线性变化的梯度磁场。
磁共振成像技术的基本原理随着现代医学的不断发展，磁共振成像技术（magnetic resonance imaging，MRI）已成为常见的医学检查手段之一。
MRI以非侵入性的方式生成高质量二维或三维影像，被广泛用于诊断和研究许多疾病。
但是，对于很多人来说，MRI技术完全是个谜。
那么，让我们来探究一下MRI的基本原理。
1. 原子核的自旋MRI的基本原理涉及原子核自旋。
所有物质都由原子构成，而原子又是由正电荷的质子和带有负电荷的电子组成的。
质子有一个内部旋转运动，也称为自旋。
尽管这个过程非常微小，但因为质子是正电荷，所以原子的自旋具有电磁性质。
2. 磁场与磁共振MRI使用强大的磁场来测量原子核的自旋。
磁场是一种可感知的物理力，即使在不接触或触摸其表面的情况下也能对物质进行作用。
在MRI中，磁体产生磁场，将磁性物质中的质子排列到一个方向上，使其形成磁性形状。
这个方向比起自然环境下，使围绕原子核的电子更倾向于朝向一个方向。
当质子处于磁化状态时，可以通过引入一个短暂的无线电波来激发它们。
这个过程称为共振，也就是磁共振。
已经激发的质子被称为横向磁化，它们在磁场中环绕的平面上旋转。
这些状态的运动不会持续太久，大约在几毫秒后，它们会返回到磁化的状态，发出另一种电磁波，可以被接收到并用于图像生成。
3. 磁共振成像的图像识别MRI利用计算机技术对这些信号进行处理和分类，生成高质量的图像。
不同类型的组织对信号有不同的响应，这种差异在MRI图像中呈现出不同的亮度。
对具有磁性质的组织如髓鞘、血管和软骨等能够被MRI扫描显示，而对于其他组织如软组织，MRI图像显示的更为详细。
综上所述，MRI是一种先进的医学诊断技术，它利用原子核磁性及与其自旋状态有关的参数来产生具有丰富生物学信息的图像。
MRI图像构建需要经过信号采集、信号处理、图像重建和图像分析4个过程，而MRI图像的表现形式是结构与连接。
MRI技术的优点在于对人体没有明显的损伤和创伤，同时也不具有放射性；涉及到的磁场力度强，因此患者应该遵守特定的MRI安全规定才能进行检查，有一定的禁忌要求。

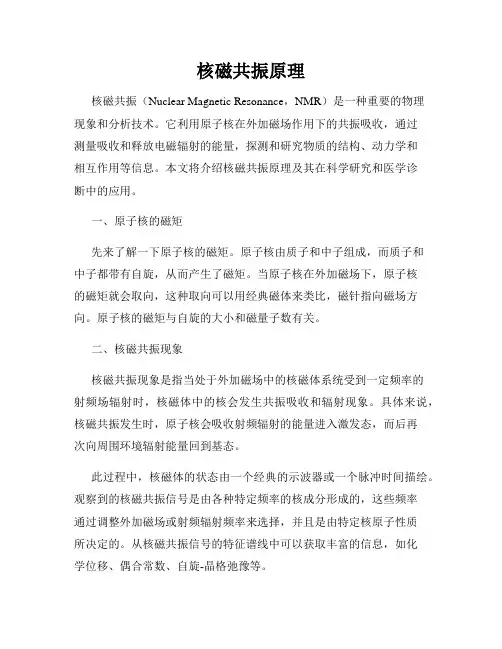

核磁共振原理核磁共振（Nuclear Magnetic Resonance，NMR）是一种重要的物理现象和分析技术。
它利用原子核在外加磁场作用下的共振吸收，通过测量吸收和释放电磁辐射的能量，探测和研究物质的结构、动力学和相互作用等信息。
本文将介绍核磁共振原理及其在科学研究和医学诊断中的应用。
一、原子核的磁矩先来了解一下原子核的磁矩。
原子核由质子和中子组成，而质子和中子都带有自旋，从而产生了磁矩。
当原子核在外加磁场下，原子核的磁矩就会取向，这种取向可以用经典磁体来类比，磁针指向磁场方向。
原子核的磁矩与自旋的大小和磁量子数有关。
二、核磁共振现象核磁共振现象是指当处于外加磁场中的核磁体系统受到一定频率的射频场辐射时，核磁体中的核会发生共振吸收和辐射现象。
具体来说，核磁共振发生时，原子核会吸收射频辐射的能量进入激发态，而后再次向周围环境辐射能量回到基态。
此过程中，核磁体的状态由一个经典的示波器或一个脉冲时间描绘。
观察到的核磁共振信号是由各种特定频率的核成分形成的，这些频率通过调整外加磁场或射频辐射频率来选择，并且是由特定核原子性质所决定的。
从核磁共振信号的特征谱线中可以获取丰富的信息，如化学位移、偶合常数、自旋-晶格弛豫等。
三、核磁共振的应用核磁共振在化学、物理、生物、材料科学等领域得到广泛应用。
其中，核磁共振谱学是研究有机分子结构的重要手段之一。
通过核磁共振谱学，可以确定化合物的分子结构、官能团及其相对位置，同时可以测定与化学位移、耦合常数等相关的物理化学参数。
在医学领域，核磁共振成像技术（Magnetic Resonance Imaging，MRI）是一种无创的影像诊断手段，常被用于人体内部器官结构的观察和病变的检测。
核磁共振成像利用原子核的磁共振信号来得到影像信息，并通过计算机处理得出组织结构、代谢情况等高分辨率的图像。
此外，核磁共振还可应用于核磁共振光谱分析、核磁共振动力学、核磁共振等离子体诊断等领域。
核磁共振工作原理
核磁共振（NMR）是一种利用原子核的磁性来研究物质结构和性质的物理学和化学技术。
核磁共振成像（MRI）则是将核磁共振技术应用于医学影像学中，用来检查人体内部组织和器官的非侵入性成像技术。
核磁共振的原理基于原子核的磁性。
原子核带有电荷，因此在运动过程中会产生磁场，即磁矩。
当这些原子核置于外部磁场中时，它们会对外部磁场发生作用，使得原子核的磁矩方向发生改变，这种现象被称为磁共振。
核磁共振的工作原理可以简单地描述如下：
1. 样品置于外部强磁场中：将要研究的物质（比如水、蛋白质等）置于强磁场中，这个磁场通常是由大型超导磁体产生的。
2. 加入辅助磁场：在强磁场中加入一个辅助磁场，这个辅助磁场可以是一系列的脉冲磁场，它们的方向和大小可以控制，通过改变脉冲磁场的参数，可以控制样品内部原子核的磁矩方向和大小，使其发生磁共振。
3. 探测信号：当样品内部原子核发生磁共振时，会产生一个高频信号，这个信号可以被外部探测器（如射频线圈）接收并转换成电信号。
4. 数据处理：通过对接收到的信号进行处理，可以获得物质结构和性质的信息。
核磁共振技术广泛应用于物理学、化学、生物学、医学等领域，可以用于分析物质的分子结构、动力学过程、疾病诊断、治疗监测等。
