【精选】九年级物理全册15.4电阻的串联和并联同步练习1新版沪科版

第四节电阻的串联和并联精选练习考点一、电阻的串联和并联1.（2018•山西）两根长度相同，粗细不同的锰铜丝，把它们串联在电路中（）A.粗的电流大，且电压也大B.细的电流大，且电压也大C.粗的、细的电流一样大，但细的电压大D.粗的、细的电流一样大，但粗的电压大【答案】C【解析】由题意知，这两个电阻丝是串联的，由于串联电路各处的电流都相等，所以通过粗锰铜丝的电流和细的锰铜丝的电流是相等的。

在材料和长度都相同时，导线粗的电阻小，所以细锰铜丝的电阻比粗锰铜丝的电阻大。

根据U=IR可知，在电流相同的情况下，电阻大的两端分得的电压多。

2.（2017•临沂中考）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。

当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移动中点时，电压表示数为2V D．当滑片移到a端时，电流表示数为0.2A【答案】B【解析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流。

（1）当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的总电阻减小，由I=U/R可知，电路中的电流增大，由U=IR可知，电压表的示数增大，故A错误；因电压表示数与电流表示数的比值等于定值电阻的阻值，所以，电压表示数与电流表示数的比值不变，故B正确；（2）当滑片移动中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：6V =0.3A 11102022==+Ω+⨯ΩU I R R 滑，则电压表的示数：UR=IR=0.3A×10Ω=3V，故C 错误； （3）当滑片移到a 端时，电路为定值电阻的简单电路，电流表测电路中的电流，则电流表的示数：6V =0.6A 10'==ΩU I R ，故D 错误。

3.（2018•河北）如图所示电路电源电压不变，当开关S 从闭合到断开时（）A ．电流表A 1和电压表V 的示数都不变B ．电流表A 和电流表A 1的示数都变小C ．电流表A 和电压表V 的示数都不变D ．电流表A 1和电流表A 的示数都变大【答案】A【解析】当开关S 闭合时，电流表A 1测通过R 2的电流，R 1与R 2并联，当开关S 断开时，R 2两端电压依旧等于电源电压，其电阻值也不变，由欧姆定律可知，通过其电流不变，所以电流表A 1示数不变。

*第四节电阻的串联和并联1.图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器.闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U I关系图像正确的是( A )2.如图所示,R1与R2并联在电源电压为3 V的电路中.只闭合开关S1时,电流表的示数为0.3 A;同时闭合开关S1和S2,电流表的示数为0.5 A.则( B )A.R1的阻值为60 ΩB.R2的阻值为15 ΩC.通过R1的电流是0.5 AD.通过R2的电流是0.3 A3.如图为灯L 1,L2的U I图像,根据图像可知( C )A.通过L2的电流为0.2 A时,L2两端的电压为100 VB.电压为160 V时,通过L1的电流较大C.电压为160 V时,L1的电阻较大D.把两灯并联接入220 V的电路中,L1较亮4.如图所示的电路中,开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度变暗(选填“变亮”或“变暗”),电压表的示数将增大(选填“增大”或“减小”).5.如图是灯L和电阻R的电流随电压变化图像,电阻R的阻值为20 Ω,若将它们串联接在电压为2.5 V的电源两端,则电路中灯此时的电阻为 5 Ω.6.如图是甲、乙两导体的电流与电压的关系图像,由图可知,甲的电阻是 10 Ω.若将甲和乙并联接在电路中,通过它们的电流之比I甲∶I乙= 2∶1 .7.如图所示电路中,电源电压恒定,电阻R的阻值为20 Ω.(1)闭合开关S2时,R和L是并联的;(2)在对S1和S2进行闭合或断开的各种操作中,电流表可读得0.5 A和0.3 A两个值,那么电源电压U= 6 V,灯泡电阻R L= 30 Ω(灯泡电阻不随温度变化).8.在如图所示的电路中,电源电压保持不变.电阻R1的阻值为20 Ω,现将两个电流表A1,A2分别串接在电路中,向左移动滑动变阻器R2的滑片P,每次移动滑片P,均使变阻器R2连入电路的电阻减少相同的阻值,两个电流表的示数如下表所示.(2)若变阻器R2连入电路中的阻值为50 Ω时,求干路的电流I;(3)请通过计算说明电流表A2串接在电路中的位置.解析:(1)滑片滑动的过程中,电流表A1的示数不变,可知电流表A1与R1串联,电源电压为U=I1R1=0.6 A×20 Ω=12 V;(2)变阻器R2连入电路中的阻值为50 Ω时,则I2===0.24 A,干路电流I=I1+I2=0.6 A+0.24 A=0.84 A;(3)电流表A2的示数总比A1的示数大,且A2的示数减去A1的示数分别为0.3 A,0.4 A,0.6 A 和1.2 A,对应的R2分别为R2==均为等间隔电流表A2测支路I2则不符合.答案:(1)12 V (2)0.84 A (3)见解析9.如图所示,R1是0～20 Ω的滑动变阻器,闭合开关S后,电压表示数为6 V,电流表A1的示数是1.5 A,电流表A2的示数是0.5 A,求:(1)R2的阻值和变阻器R1接入电路的电阻;(2)电流表A1的量程是0～3 A,电流表A2的量程是0～0.6 A,为使电表不损坏,滑动变阻器接入电路的电阻值至少要多大?解析:(1)R2的阻值为R2===12 Ω,I1=I-I2=1.5 A-0.5 A=1.0 A,此时变阻器R1接入电路的电阻为R1===6 Ω;(2)若电流表A1满偏,则电流表A2一定为0.5 A,I1′=I总-I2=3 A-0.5 A=2.5 A,R1滑===2.4 Ω滑动变阻器连入电路的阻值至少要2.4 Ω.答案:(1)12 Ω 6 Ω(2)2.4 Ω中考回顾:(遵义中考)如图所示,电源电压恒定不变,当开关S接a时,电流表A1与A2的示数之比为3∶5;当开关S接b时,电流表A1与A2的示数之比为2∶3,则R2与R3的电阻之比为( D )A.9∶10B.4∶3C.5∶2D.3∶4。

沪科版物理九年级15.4《电阻的串联和并联》同步精选一、选择题1.下列四组电阻，并联后总电阻最小的是（）A.10Ω、10ΩB.12Ω、8ΩC.15Ω、5ΩD.18Ω、2Ω2.小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数3.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。

先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。

接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V。

但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V。

对此现象，下列分析正确的是（）A.15Ω电阻太小，换一个更大的定值电阻，继续实验B.将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象C.将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验D.在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验4.一个滑动变阻器标有“1.5A 50Ω”的字样，当它与一个阻值为30Ω的电阻串联接入电路时，整个电路总电阻的变化范围为（）A.30-80ΩB.0-80ΩC.0-50ΩD.0-30Ω5.小华同学想设计一个测量握力的电路，他利用压敏电阻装在握力计手把处，测试时压敏电阻会受到压力。

压敏电阻R t的阻值是随所受压力的增大而减小的。

要求压力增大时电表示数增大，以下图5所示的电路符合要求的是( )6.小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。

根据图象，下列说法错误的是（）A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A。

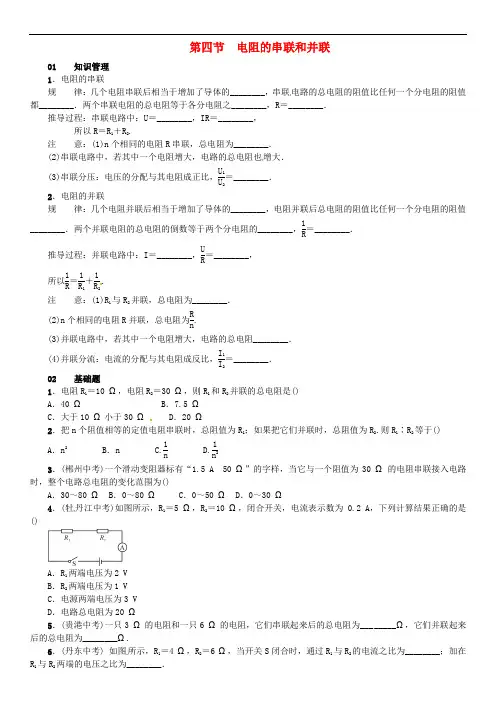

第四节 电阻的串联和并联01 知识管理 1．电阻的串联规 律：几个电阻串联后相当于增加了导体的________，串联电路的总电阻的阻值比任何一个分电阻的阻值都________．两个串联电阻的总电阻等于各分电阻之________，R ＝________．推导过程：串联电路中：U ＝________，IR ＝________， 所以R ＝R 1＋R 2.注 意：(1)n 个相同的电阻R 串联，总电阻为________． (2)串联电路中，若其中一个电阻增大，电路的总电阻也增大．(3)串联分压：电压的分配与其电阻成正比，U 1U 2＝________．2．电阻的并联规 律：几个电阻并联后相当于增加了导体的________，电阻并联后总电阻的阻值比任何一个分电阻的阻值________．两个并联电阻的总电阻的倒数等于两个分电阻的________，1R＝________．推导过程：并联电路中：I ＝________，UR ＝________，所以1R ＝1R 1＋1R 2.注 意：(1)R 1与R 2并联，总电阻为________． (2)n 个相同的电阻R 并联，总电阻为Rn.(3)并联电路中，若其中一个电阻增大，电路的总电阻________． (4)并联分流：电流的分配与其电阻成反比，I 1I 2＝________．02 基础题1．电阻R 1＝10 Ω，电阻R 2＝30 Ω，则R 1和R 2并联的总电阻是() A ．40 Ω B ．7.5 Ω C ．大于10 Ω小于30 Ω D ．20 Ω2．把n 个阻值相等的定值电阻串联时，总阻值为R 1；如果把它们并联时，总阻值为R 2.则R 1∶R 2等于() A ．n 2B ．n C.1n D.1n23．(郴州中考)一个滑动变阻器标有“1.5 A 50 Ω”的字样，当它与一个阻值为30 Ω的电阻串联接入电路时，整个电路总电阻的变化范围为()A ．30～80 ΩB ．0～80 ΩC ．0～50 ΩD ．0～30 Ω4．(牡丹江中考)如图所示，R 1＝5 Ω，R 2＝10 Ω，闭合开关，电流表示数为0.2 A ，下列计算结果正确的是()A ．R 1两端电压为2 VB ．R 2两端电压为1 VC ．电源两端电压为3 VD ．电路总电阻为20 Ω5．(贵港中考)一只3 Ω的电阻和一只6 Ω的电阻，它们串联起来后的总电阻为________Ω，它们并联起来后的总电阻为________Ω.6．(丹东中考) 如图所示，R 1＝4 Ω，R 2＝6 Ω，当开关S 闭合时，通过R 1与R 2的电流之比为________；加在R 1与R 2两端的电压之比为________．7．如图所示，电源电压为15 V，R1为40 Ω；开关S闭合后，电流表A的示数为0.5 A．求：(1)R1、R2并联后的总电阻多大？(2)R2是多大？03 中档题8．(黔西南中考) 如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1的电流为)1，通过R2的电流为)2，则()A．I1∶I2＝2∶5B．I1∶I2＝3∶5C．R1∶R2＝3∶2D．R1∶R2＝2∶39．(十堰中考)如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V，且保持不变，电压表量程为0～3 V，R0是300欧的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S()A．环境温度为40℃时，热敏电阻阻值是150欧B．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5 VD．此电路允许的最高环境温度为60 ℃10．(营口中考)如图所示的电路，电源电压恒定，已知R0＝40 Ω、R＝5 Ω，S1、S2都闭合时，电压表示数为9 V；若只闭合S1时，电压表示数为________V，通过R的电流是________A.11．(盘锦中考)在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲∶U乙＝5∶4，则R1∶R2＝________；当开关S断开，甲、乙为电流表时，两表示数之比是I甲∶I乙＝________．12．图甲的电路中，电源电压恒为12 V，滑动变阻器的铭牌上标有“100 Ω0.5 A”字样，图乙为R1的)－U 图像，R1的阻值为________Ω.当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为________Ω.为了不损坏滑动变阻器，R2接入电路的阻值应不小于________Ω.04 拓展题13．(厦门中考)如图1所示，电源电压保持不变，R1＝10 Ω.当闭合开关S，滑动变阻器滑片P从a端移到b 端，两电表示数变化关系用图2线段AB表示．求：(1)电源电压；(2)滑片P滑到ab中点时电压表的示数．第四节电阻的串联和并联知识管理1．长度 大 和 R 1＋R 2 U 1＋U 2 IR 1＋IR 2 (1)nR (3)R 1R 2 2.横截面积 小 倒数之和 1R 1＋1R 2 I 1＋I 2UR 1＋U R 2 R 1R 2R 1＋R 2 增大 R 2R 1基础题1．B 2.A 3.A 4.C 5.9 2 6.1∶1 2∶3 7.(1)根据欧姆定律可求得并联电路的总电阻为R ＝U I ＝15 V 0.5 A ＝30 Ω (2)根据并联电路的电阻规律1R 并＝1R 1＋1R 2可知130 Ω＝140 Ω＋1R 2，可求得R 2＝120 Ω 中档题8．D 9.D 10.1 0.2 11.1∶4 1∶5 12.20 40 4 拓展题13．(1)由图示电路图可知，当滑片在b 端时只有R 1接入电路，此时电路电流最大，由U －I 图像可知，电路最大电流为0.6 A ，由I ＝UR 可知，电源电压：U ＝U 1＝IR 1＝0.6 A×10 Ω＝6 V (2)由图示电路图可知，滑片在a 端时，滑动变阻器值全部接入电路，由U －I 图像可知，此时电路电流I ＝0.2 A ，滑动变阻器两端电压U 滑＝4 V ，由I ＝U R 可知，滑动变阻器最大阻值：R 2＝U 2I′＝4 V 0.2 A ＝20 Ω，滑片在ab 中点时电路电流：I″＝UR 1＋12R 2＝ 6 V10 Ω＋12×20 Ω＝0.3 A ，由I ＝U R 可知，电压表示数：UV ＝U 2′＝I″×12R 2＝0.3 A×12×20 Ω＝3 V。
