BA系统介绍BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心，由符合工业标准的网络，对分布于监控现场的区域智能分站(即DDC)进行连接，通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。
BA系统的工作原理BA系统主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。
通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
BA系统监控对象空调及通风系统风机控制：风机由RTU系统按每天预先编排的时间及需求来控制风机的启停并记录运行时间累积。
在配电回路故障条件下禁止开机。
温度控制：根据测量的回风温度与设定值的偏差，进行计算，经比例积分微分(PID)规律控制水调节阀，在夏季工况下，温度高于设定温度时开大水阀，温度低于设定温度时关小水阀，使送风温度维持在设定的范围内。
风门控制：根据测量到的室内外温度,进行计算比较，采用经济运行方式，在满足卫生许可条件下，尽量采用最小新风比例，充分利用室内回风，过渡季节充分利用室外空气的自然调节能力，以达到节省冷量的消耗，同时满足空调的要求。
压差报警：进行过滤网压差检测与阻塞报警。
联动控制：风机、水阀、风门联动控制，在关闭风机时关闭水阀和风门。
检测：回风温度，室外温度，风机状态，手自动状态。
报警：设备故障报警。
故障报警同时打印维修派工单，及在上位机反映。
中央监控显示打印：参数，状态，报警，动态流程图（设定值、测量值、状态等）新风机组风机控制：风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。

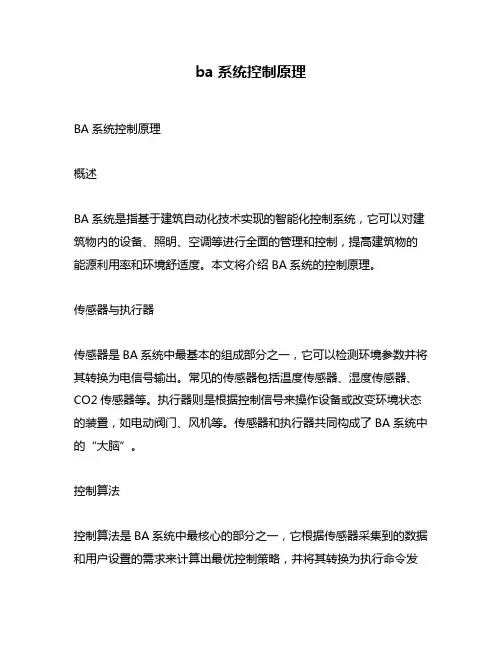

ba系统控制原理BA系统控制原理概述BA系统是指基于建筑自动化技术实现的智能化控制系统，它可以对建筑物内的设备、照明、空调等进行全面的管理和控制，提高建筑物的能源利用率和环境舒适度。
本文将介绍BA系统的控制原理。
传感器与执行器传感器是BA系统中最基本的组成部分之一，它可以检测环境参数并将其转换为电信号输出。
常见的传感器包括温度传感器、湿度传感器、CO2传感器等。
执行器则是根据控制信号来操作设备或改变环境状态的装置，如电动阀门、风机等。
传感器和执行器共同构成了BA系统中的“大脑”。
控制算法控制算法是BA系统中最核心的部分之一，它根据传感器采集到的数据和用户设置的需求来计算出最优控制策略，并将其转换为执行命令发送给执行器。
常见的控制算法包括PID算法、模糊逻辑算法等。
PID算法是一种经典的反馈控制算法，它通过计算误差（即目标值与实际值之差）来调整控制量，使误差趋近于零。
PID算法包括比例控制、积分控制和微分控制三个部分，它们分别对应了系统的稳态响应、静态误差和动态响应。
模糊逻辑算法是一种基于模糊数学理论的控制算法，它可以处理非线性系统和模糊信息。
模糊逻辑算法将输入信号（如温度、湿度等）进行模糊化处理，然后根据一定的规则来计算输出信号（如加热、降温等）。
模糊逻辑算法具有较强的自适应能力和容错能力。
通讯协议BA系统中的各个设备之间需要进行数据交换和通讯，因此需要采用一种规范的通讯协议来实现。
常见的通讯协议包括BACnet、LonWorks 等。
BACnet是一种开放式的通讯协议，它可以实现不同厂家生产的设备之间互相通讯。
BACnet支持多种物理层接口（如RS-485、Ethernet 等），并提供了标准化的数据类型和对象类型。
BACnet还支持远程监控和管理功能，方便用户对整个系统进行远程控制和维护。
LonWorks是一种基于局域网的通讯协议，它采用了分布式控制技术，可以实现设备之间的快速响应和高效通讯。
霍尼韦尔BA知识点-HBS郑文轩总结3A:BA、OA、CA 。
5A：BA、OA、CA、FA、SA。
TCP/IP：Transmission Control Protocol/Internet Protocol ，一种通讯协议。
（传输控制协议/网际协议）是互联网中的基本通信语言或协议。
它被用作通信协议。
BACnet：由美国采暖、制冷和空调工程师协会（ASHRAE）于1987年成立了由国际楼宇自控行业专家、学者组成的135P标准项目委员会，经过9年时间认真细致和广泛严谨的论证，ASHRAE于1995年正式制定和发布了世界上第一个楼宇自动控制技术标准文件——“A Data Communication Protocol for Building Automation and Control Networks”。
BACnet已成为楼宇自控领域现场总线的国际标准。
ASHRAE：American Society of Heating，Refrigerating and Air-Conditioning Engineers，Inc.；美国采暖、制冷与空调工程学会。
OLE：Object Linking and Embedding，对象连接与嵌入，简称OLE。
OLE 不仅是桌面应用程序集成，而且还定义和实现了一种允许应用程序作为软件“对象”(数据集合和操作数据的函数)彼此进行“连接”的机制，这种连接机制和协议称为部件对象模型。
OPC：OLE for Process Control。
一种过程控制的通讯协议。
MODBUS：Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
ODBC：Open Database Connectivity，开放数据库互连，一种开放型的通讯协议，是微软公司开放服务结构中有关数据库的一个组成。

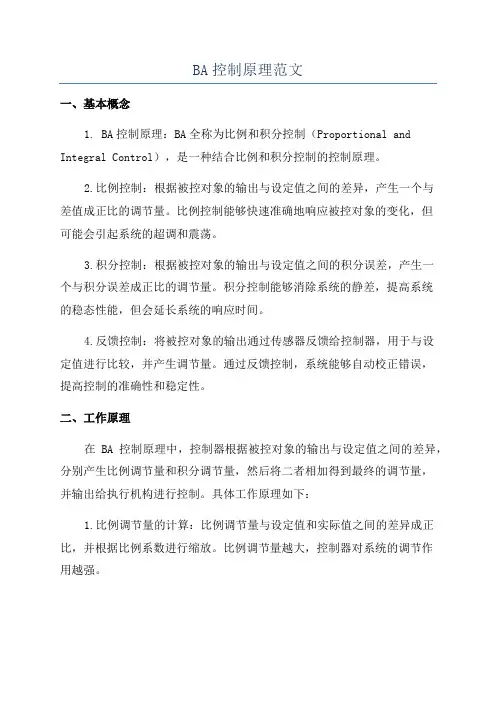

BA控制原理范文一、基本概念1. BA控制原理：BA全称为比例和积分控制（Proportional and Integral Control），是一种结合比例和积分控制的控制原理。
2.比例控制：根据被控对象的输出与设定值之间的差异，产生一个与差值成正比的调节量。
比例控制能够快速准确地响应被控对象的变化，但可能会引起系统的超调和震荡。
3.积分控制：根据被控对象的输出与设定值之间的积分误差，产生一个与积分误差成正比的调节量。
积分控制能够消除系统的静差，提高系统的稳态性能，但会延长系统的响应时间。
4.反馈控制：将被控对象的输出通过传感器反馈给控制器，用于与设定值进行比较，并产生调节量。
通过反馈控制，系统能够自动校正错误，提高控制的准确性和稳定性。
二、工作原理在BA控制原理中，控制器根据被控对象的输出与设定值之间的差异，分别产生比例调节量和积分调节量，然后将二者相加得到最终的调节量，并输出给执行机构进行控制。
具体工作原理如下：1.比例调节量的计算：比例调节量与设定值和实际值之间的差异成正比，并根据比例系数进行缩放。
比例调节量越大，控制器对系统的调节作用越强。
2.积分调节量的计算：积分调节量与设定值和实际值之间的积分误差成正比，并根据积分时间进行缩放。
积分调节量能够校正系统的静差，使得系统达到稳态。
3.最终调节量的计算：将比例调节量和积分调节量相加，得到最终的调节量。
最终调节量的大小反映了控制器对系统的整体调节作用。
三、应用范围1.温度控制：BA控制原理被广泛应用于温度控制系统中，用于调节和稳定温度。
2.液位控制：BA控制原理可用于控制液位的高低，使之保持在设定范围内。
3.速度控制：BA控制原理可用于调节机械或电动机的速度，以满足实际需求。
4.压力控制：BA控制原理可用于控制压力参数，以保持系统的稳态和安全性。
5.流量控制：BA控制原理可用于调节液体或气体的流量，以满足生产和工艺需求。
总结：BA控制原理是一种常用的控制方法，结合了比例和积分控制的特点。
BA群控控制方式：(1) 一次泵及冷水机组1) 冷冻水系统一次泵回路中各设备及附件的启停应进行电气联锁，系统启动时电动水阀、冷却水泵、冷却塔风机与供水阀应先于冷水机组启动。
系统停车时，上述顺序相反，水冷离心式冷冻机组的冷却水系统应按厂家要求延长运行一段时间。
（具体延长的时间由离心式冷冻机组提供）；2) 一次泵、每组冷却塔与制冷机组一一对应设置，即启动一台制冷机组，相应的一台冷却水泵、一组冷却塔、一台冷冻水一次泵均启动。
3) 一次泵与制冷机组投入与退出采用流量盈亏控制，即通过集水器与分水器之间的双向流量计来控制，当旁通管盈余流量超过单台水泵流量（单台水泵的流量由厂家提供）的110%时，停一组制冷机、一次水泵、冷却泵和一组冷却塔；4) 制冷机正常启动顺序（停机顺序相反）：先开离心式冷冻机组，后开水冷螺杆式冷冻机组，同类机组按运行时数控制开停，运行时数少的机组优先投运。
允许人为指定开停任一台制冷机；5) 一次泵与备用泵之间的切换：故障切换优先，均无故障时，按水泵的运行时数控制开停，运行时数少的水泵优先投运。
(2) 空调用冷却水系统的控制要求1) 冷却水泵、冷却塔应与冷水机组同步运行，开启顺序见冷水机组的控制要求；2) 冷却水泵应先于冷却塔的风机运行；3) 冷却水的出水温度（进入冷水机组的水温）小于18℃时，关闭冷却塔风机。
(3) 冷却塔补水泵冷却塔补水泵采用定压变频方式（由设备厂家提供），BA系统只监不控；(4) 一次泵及热交换器1) 一次泵、出水阀与换热器一一对应设置，即启动一台换热器，相应的换热器出水阀、空调热水一次泵均启动。
各备用泵的切换按运行时数少的泵的优先投运；2) 空调热水一次泵与换热器投入与退出采用流量盈亏控制，即通过集水器与分水器之间的双向流量计来控制，当旁通管盈余流量超过单台水泵流量（单台水泵的流量由厂家提供）的110%时，停一组换热器、空调热水一次水泵；3) 空调热水一次泵与备用泵之间的切换：故障切换优先，均无故障时，按水泵的运行时数控制开停，运行时数少的水泵优先投运。
BA系统监控介绍在当今的智能化建筑和工业环境中，BA 系统监控扮演着至关重要的角色。
它就像是一个默默守护的“智能管家”，时刻关注着各种设备和系统的运行状况，确保一切都能高效、稳定地运转。
那么，BA 系统监控到底是什么呢？让我们一起来深入了解一下。
BA 系统监控，全称为“Building Automation System Monitoring”，即建筑自动化系统监控。
简单来说，它是通过一系列的传感器、控制器和软件，对建筑物内的各种设备和系统进行实时监测、控制和管理。
这些设备和系统包括但不限于暖通空调系统（HVAC）、照明系统、电力系统、给排水系统等等。
想象一下一个大型的商业办公楼，如果没有 BA 系统监控，管理人员可能需要逐个房间去检查温度是否合适，灯光是否正常开启和关闭，电梯是否运行顺畅。
这不仅费时费力，而且很难做到及时发现问题和解决问题。
而有了 BA 系统监控，这一切都变得轻松高效。
BA 系统监控的工作原理其实并不复杂。
首先，通过在各个设备和关键点上安装传感器，这些传感器会收集各种数据，比如温度、湿度、压力、电流、电压等等。
这些数据会被实时传输到中央控制器或者服务器上。
然后，监控软件会对这些数据进行分析和处理。
如果数据超出了预设的正常范围，系统就会发出警报，通知相关人员进行处理。
同时，系统还可以根据预设的策略和算法，自动对设备进行控制和调节。
以暖通空调系统为例，BA 系统监控可以根据室内外的温度、湿度以及人员的活动情况，自动调节空调的温度、风速和运行模式，以达到节能和舒适的双重目的。
对于照明系统，它可以根据室内的光线强度和人员的分布情况，自动开启或关闭灯光，或者调节灯光的亮度，既节省了能源，又提供了舒适的照明环境。
BA 系统监控的优势是显而易见的。
首先，它提高了设备的运行效率和可靠性。
通过实时监测和及时维护，可以减少设备的故障发生率，延长设备的使用寿命。
其次，它实现了能源的优化管理。
根据实际需求精确控制设备的运行，避免了能源的浪费，降低了运营成本。
BA群控控制方式：(1) 一次泵及冷水机组1) 冷冻水系统一次泵回路中各设备及附件的启停应进行电气联锁，系统启动时电动水阀、冷却水泵、冷却塔风机与供水阀应先于冷水机组启动。
系统停车时，上述顺序相反，水冷离心式冷冻机组的冷却水系统应按厂家要求延长运行一段时间。
（具体延长的时间由离心式冷冻机组提供）；2) 一次泵、每组冷却塔与制冷机组一一对应设置，即启动一台制冷机组，相应的一台冷却水泵、一组冷却塔、一台冷冻水一次泵均启动。
3) 一次泵与制冷机组投入与退出采用流量盈亏控制，即通过集水器与分水器之间的双向流量计来控制，当旁通管盈余流量超过单台水泵流量（单台水泵的流量由厂家提供）的110%时，停一组制冷机、一次水泵、冷却泵和一组冷却塔；4) 制冷机正常启动顺序（停机顺序相反）：先开离心式冷冻机组，后开水冷螺杆式冷冻机组，同类机组按运行时数控制开停，运行时数少的机组优先投运。
允许人为指定开停任一台制冷机；5) 一次泵与备用泵之间的切换：故障切换优先，均无故障时，按水泵的运行时数控制开停，运行时数少的水泵优先投运。
(2) 空调用冷却水系统的控制要求1) 冷却水泵、冷却塔应与冷水机组同步运行，开启顺序见冷水机组的控制要求；2) 冷却水泵应先于冷却塔的风机运行；3) 冷却水的出水温度（进入冷水机组的水温）小于18℃时，关闭冷却塔风机。
(3) 冷却塔补水泵冷却塔补水泵采用定压变频方式（由设备厂家提供），BA系统只监不控；(4) 一次泵及热交换器1) 一次泵、出水阀与换热器一一对应设置，即启动一台换热器，相应的换热器出水阀、空调热水一次泵均启动。
各备用泵的切换按运行时数少的泵的优先投运；2) 空调热水一次泵与换热器投入与退出采用流量盈亏控制，即通过集水器与分水器之间的双向流量计来控制，当旁通管盈余流量超过单台水泵流量（单台水泵的流量由厂家提供）的110%时，停一组换热器、空调热水一次水泵；3) 空调热水一次泵与备用泵之间的切换：故障切换优先，均无故障时，按水泵的运行时数控制开停，运行时数少的水泵优先投运。
